P2759: Shift solenoid valve SLU/Range check

Required sensors/Components

Shift solenoid valve SLU

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs are not present

None

Solenoid current cut status

Not cut

Battery voltage

11 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

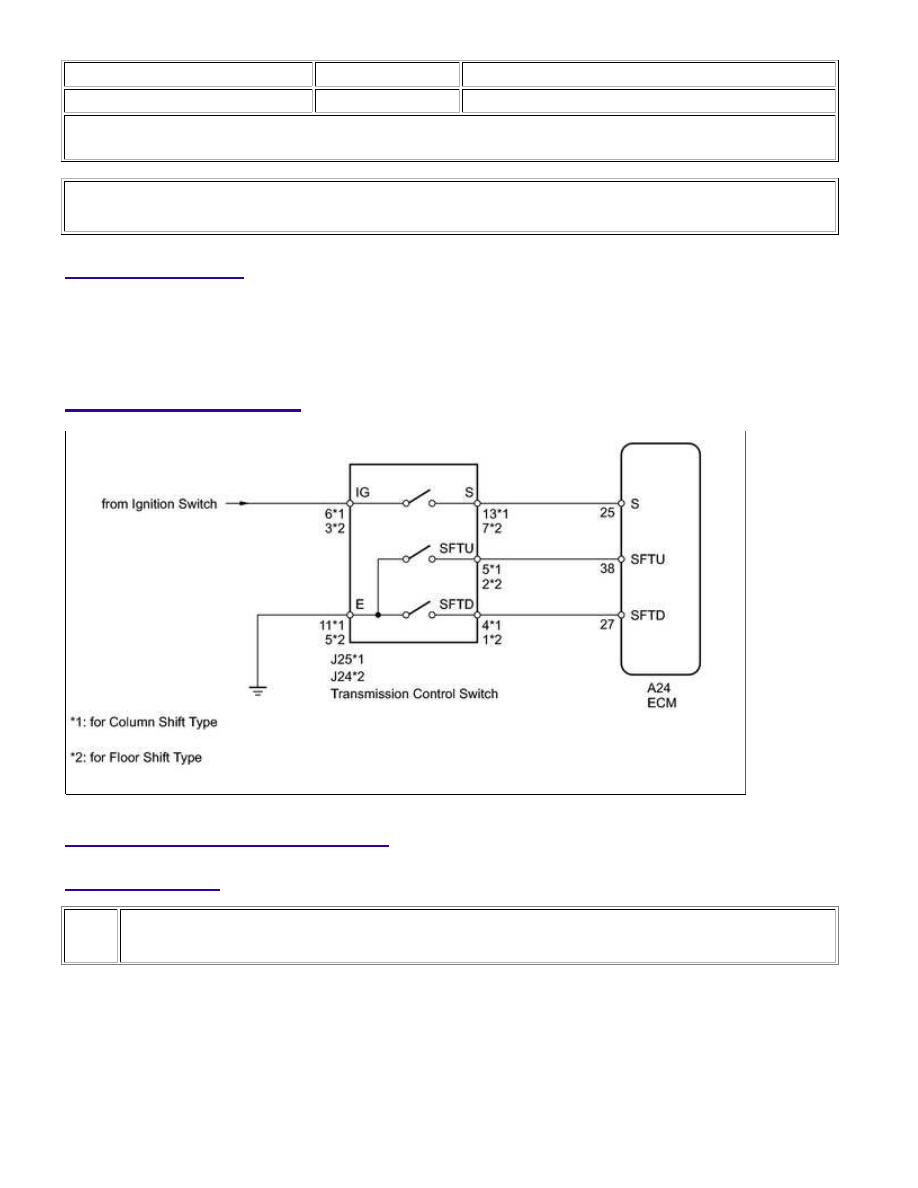

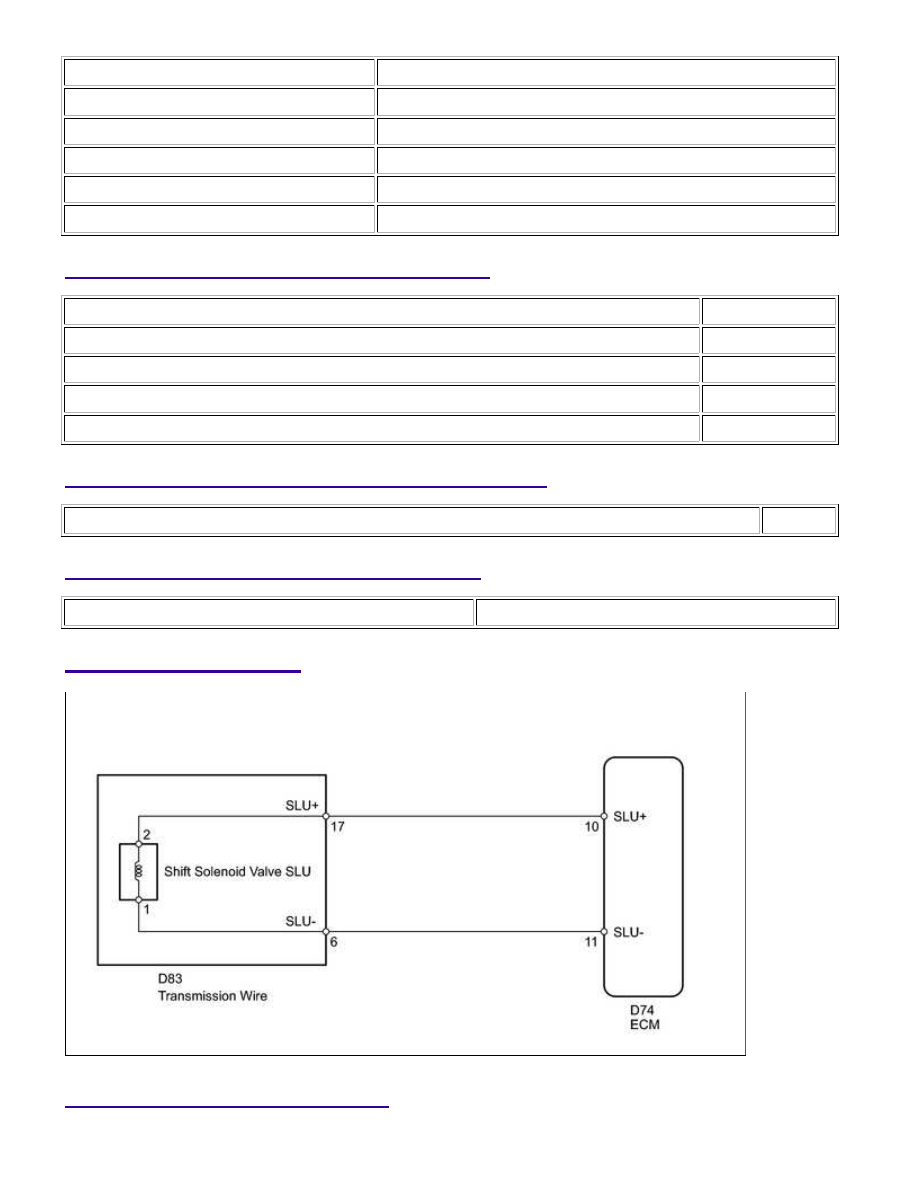

WIRING DIAGRAM

INSPECTION PROCEDURE

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

INSPECT TRANSMISSION WIRE (SHIFT SOLENOID VALVE SLU)

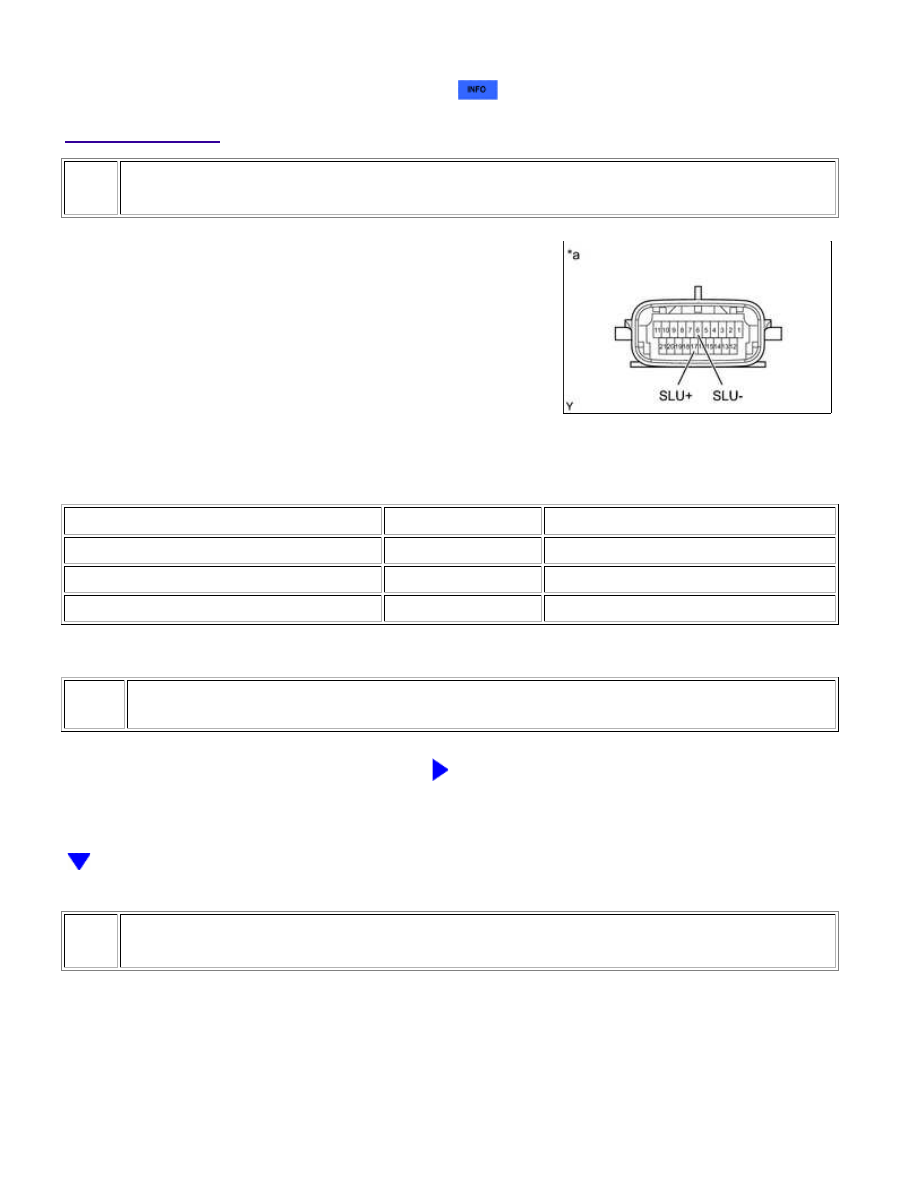

(a) Disconnect the D83 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

17 (SLU+) - 6 (SLU-)

20°C (68°F)

5.0 to 5.6 Ω

17 (SLU+) - Body ground

Always

10 kΩ or higher

6 (SLU-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

Component without harness connected

(Transmission Wire)

NG

GO TO STEP 3

2.

CHECK HARNESS AND CONNECTOR (TRANSMISSION WIRE - ECM)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

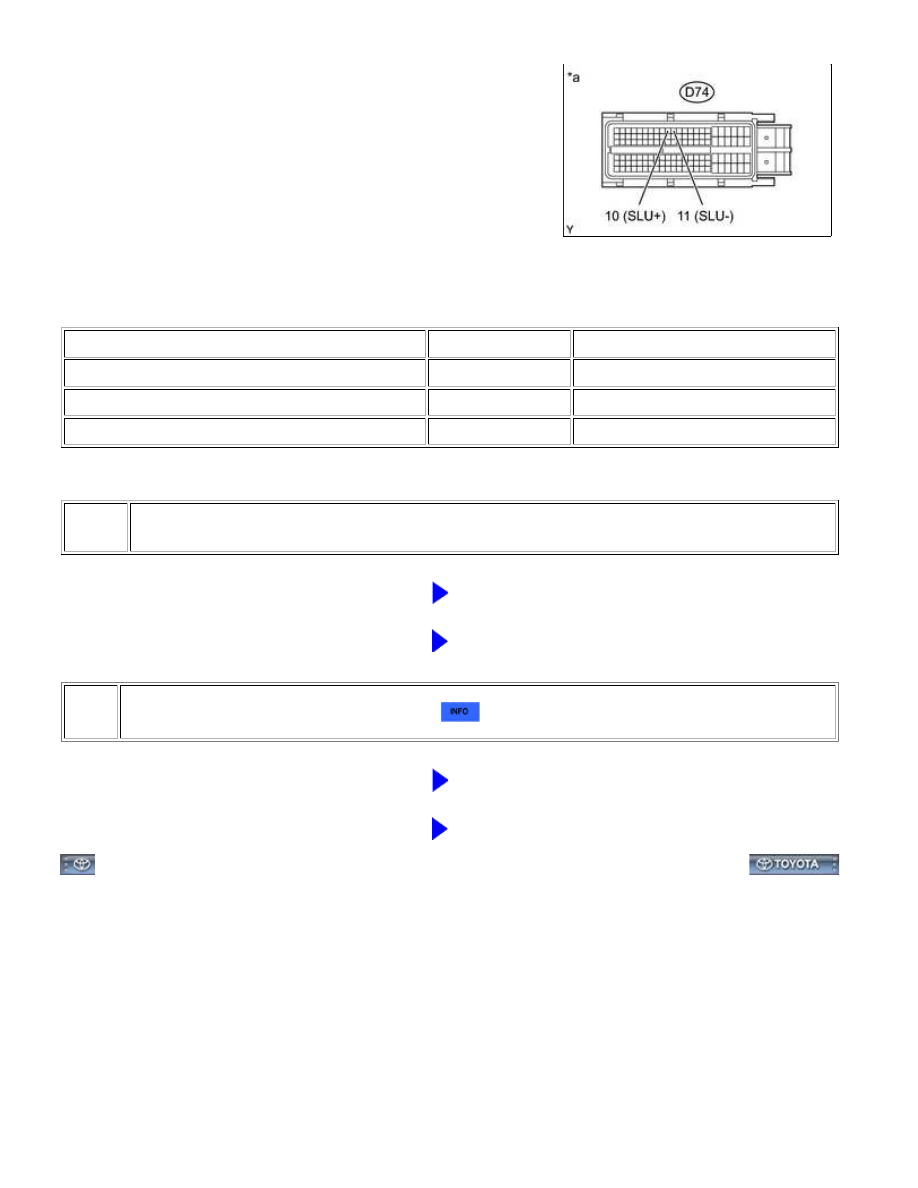

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-10 (SLU+) - D74-11 (SLU-)

20°C (68°F)

5.0 to 5.6 Ω

D74-10 (SLU+) - Body ground

Always

10 kΩ or higher

D74-11 (SLU-) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3.

INSPECT SHIFT SOLENOID VALVE SLU

NG

REPLACE SHIFT SOLENOID VALVE SLU

OK

REPAIR OR REPLACE TRANSMISSION WIRE

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000WP10I8X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: Transmission Control Switch

Circuit; 2015 MY Tundra [08/2014 -        ]

Transmission Control Switch Circuit

DESCRIPTION

After moving the shift lever to S, it is possible to switch the shift range between "1" (S1 range) and "6" (S6

range) using the transmission control switch.

Shifting to "+" once raises the shift range by one, and shifting to "-" once lowers the shift range by one.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT TRANSMISSION CONTROL SWITCH

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
