6.6 C

Doc ID: RM000000W830N6X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0894,P2714; Transmission

Component Slipping; 2015 MY Tundra [08/2014 -        ]

DTC

P0894

Transmission Component Slipping

DTC

P2714

Pressure Control Solenoid "D" Performance (Shift Solenoid Valve SLT)

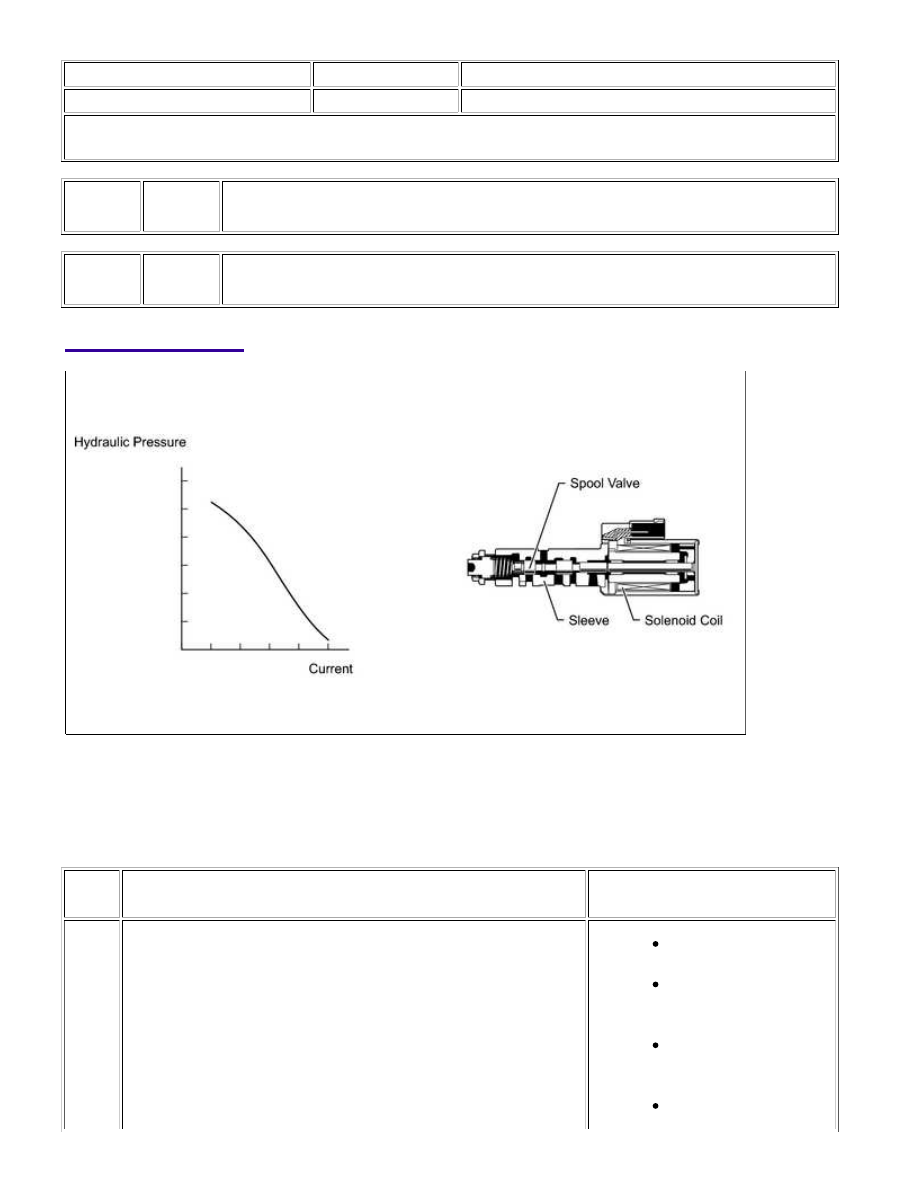

DESCRIPTION

Shift solenoid valve SLT controls the transmission line pressure for smooth transmission operation based on

signals from the throttle position sensor and vehicle speed sensor. The ECM adjusts the current to shift solenoid

valve SLT to control the hydraulic line pressure coming from the primary regulator valve.

Appropriate line pressure assures smooth shifting with varying engine outputs.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0894

The ECM detects a malfunction in shift solenoid valve SLT, S1, S2,

S3, S4 or SL2, or the 1-2 shift valve, or an incorrect gear 6 ratio

Shift solenoid valve SLT

remains open or closed

Shift solenoid valve S1,

S2, S3, S4 or SL2

remains open or closed

Gear 6 incorrect ratio

(sequence valve) or 1-2

shift valve is stuck

Valve body is blocked

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

Automatic transmission

(clutch, brake, gear,

etc.)

P2714

The ECM detects a malfunction in shift solenoid valve SLT (ON

Shift solenoid valve SLT

remains open or closed

Shift solenoid valve S1,

S2, S3, S4 or SL2

remains open or closed

Gear 6 incorrect ratio

(sequence valve) or 1-2

shift valve is stuck

Valve body is blocked

Automatic transmission

(clutch, brake, gear,

etc.)

MONITOR DESCRIPTION

When the shift solenoid valve SLT remains ON, oil pressure decreases, which causes the clutch

engagement force to decrease.

When a shift solenoid valve remains ON or OFF, the gear position commanded by the ECM and the

actual gear position are not the same.

NOTICE:

If you continue driving under these conditions, the clutch will burn out and the vehicle will no longer be

drivable.

MONITOR STRATEGY

Related DTCs

P0894: Automatic transmission slip malfunction

P2714: Shift solenoid valve SLT/Functional check

Required sensors/Components

Shift solenoid valve SLT

Duration

P0894 ON malfunction (A): Immediately

P0894 ON malfunction (B): 0.4 seconds

P2714: Immediately

MIL operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

All

The monitor will run whenever the following DTCs

are not present

P0717 (Turbine speed sensor circuit)

P0500 (Output speed sensor circuit)

P0712, P0713 (ATF temperature sensor circuit)

P0327, P0328, P032C, P032D, P0332, P0333, P033C, P033D

(KCS sensor circuit)

Shift solenoid valve S1 circuit

Not circuit malfunction

Shift solenoid valve S2 circuit

Not circuit malfunction

Shift solenoid valve S3 circuit

Not circuit malfunction

Shift solenoid valve S4 circuit

Not circuit malfunction

Shift solenoid valve SR circuit

Not circuit malfunction

Shift solenoid valve SL1 circuit

Not circuit malfunction

Shift solenoid valve SL2 circuit

Not circuit malfunction

Shift solenoid valve SLT circuit

Not circuit malfunction

ECT (Engine Coolant Temperature) sensor circuit

Not circuit malfunction

ETCS (Electric Throttle Control System)

Not system down

Transmission position

"D"

Duration time from shifting "N" to "D"

4 seconds or more

ECT

40°C (104°F) or higher

Spark advance from max. retard timing by KCS

control

0° crankshaft angle or more

Engine

Starting

TYPICAL MALFUNCTION THRESHOLDS

[P0894: ON malfunction]

When either condition below is met: ON malfunction (A) or (B)

ON Malfunction (A)

ON Malfunction (B)

Actual gear for SLT failure judgment

Not determined

[P2714: ON malfunction]

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

ON Malfunction (B)

Shift solenoid valve S1 OFF malfunction

Detected

ON Malfunction (C)

Shift solenoid valve S2 OFF malfunction

Detected

ON Malfunction (D)

Shift solenoid valve S3 ON malfunction

Detected

ON Malfunction (E)

Shift solenoid valve S4 OFF malfunction

Detected

ON Malfunction (F)

1-2 shift valve malfunction

Detected

ON Malfunction (G)

Reverse sequence valve malfunction

Detected

ON Malfunction (H)

Shift solenoid valve SL2 ON malfunction

Detected

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTCS P0894 AND P2714)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO
