OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

MQ1-1 (BCR-) - MQ1-2 (BCR+)

Always

Below 1 Ω

(i) Disconnect the service wire from connector B.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

MQ1-1 (BCR-) - MQ1-2 (BCR+)

Always

1 MΩ or higher

MQ1-1 (BCR-) - Body ground

MQ1-2 (BCR+) - Body ground

NG

REPLACE NO. 2 FLOOR WIRE

OK

REPLACE DOOR WIRE RH

12.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and side airbag

sensor LH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

13.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and side airbag sensor LH.

(b) Check that the connectors (on the center airbag sensor side and side airbag sensor LH side) are

not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE FLOOR WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

OK

14.

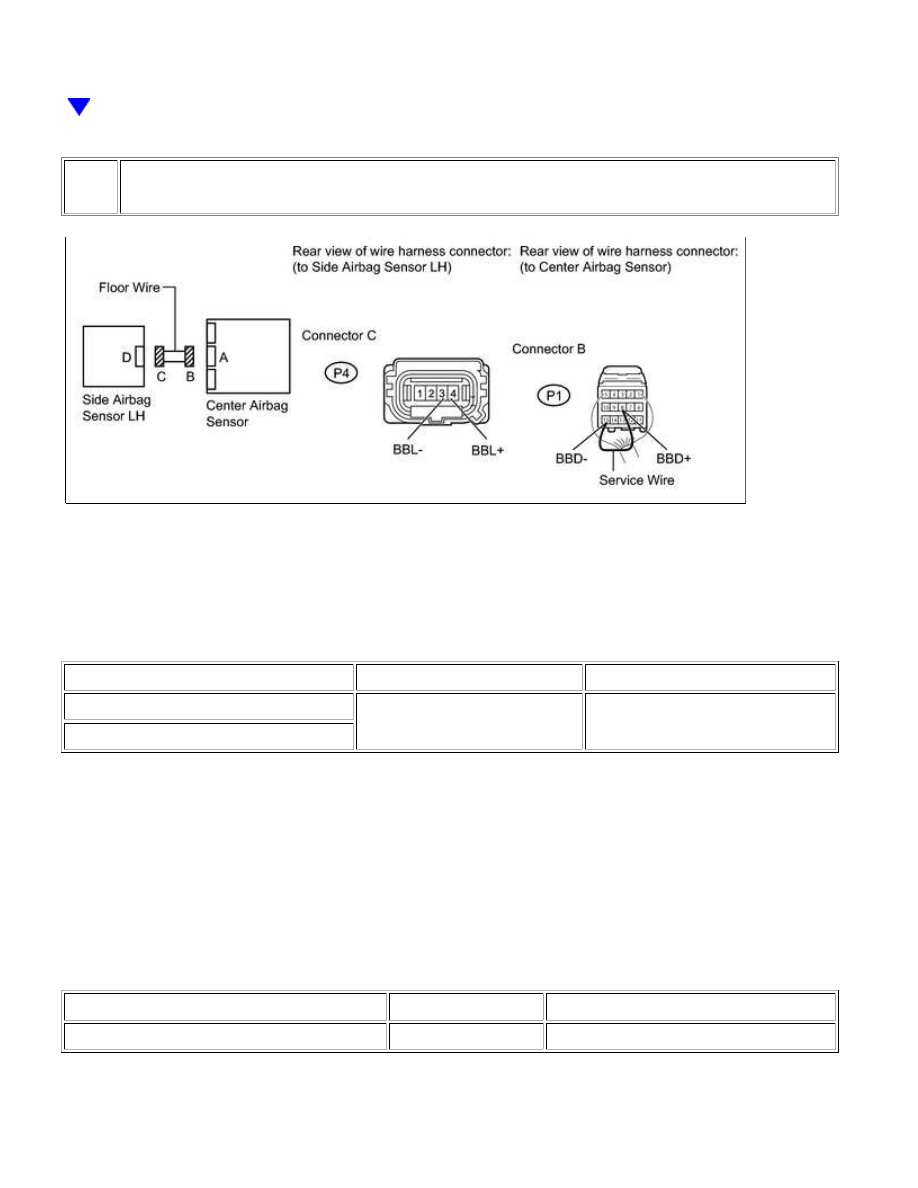

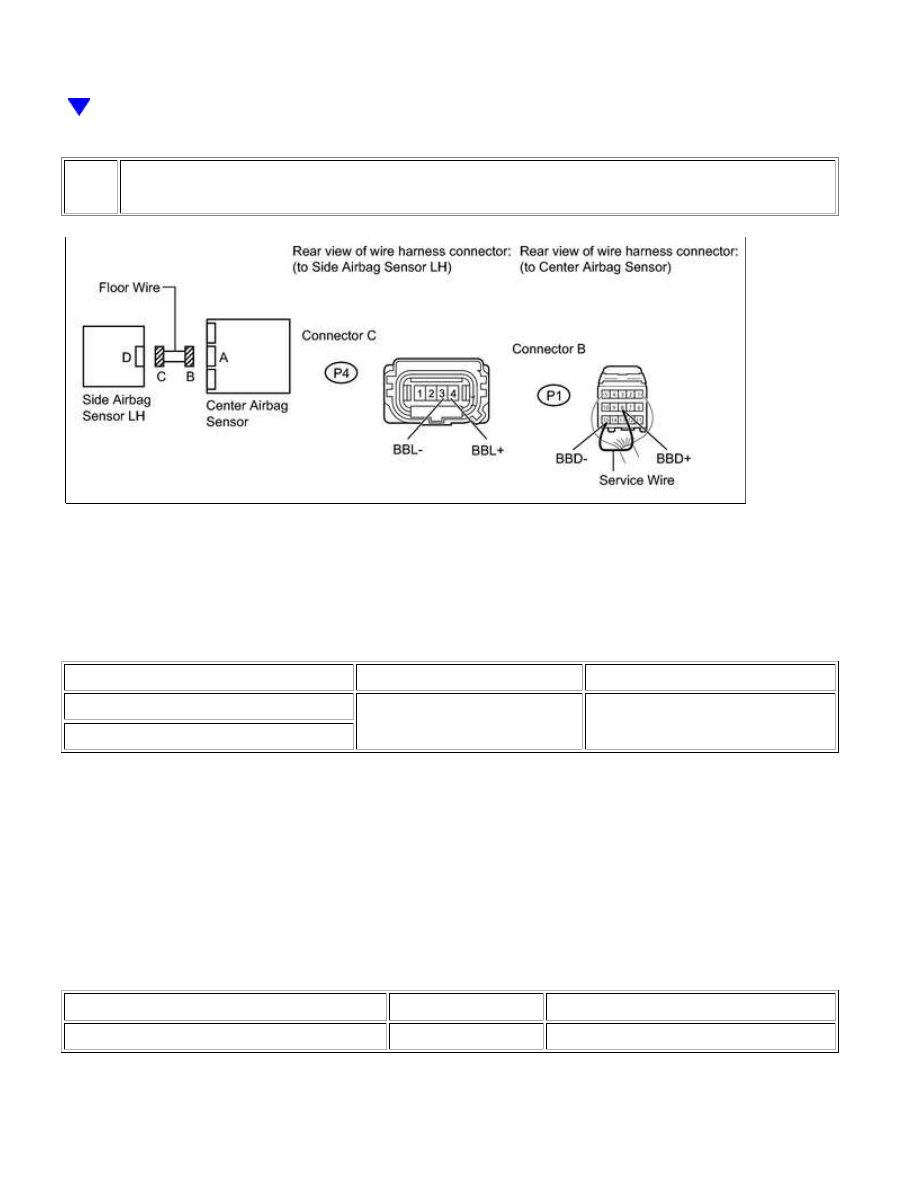

CHECK FLOOR WIRE (CENTER AIRBAG SENSOR - SIDE AIRBAG SENSOR LH)

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P4-3 (BBL-) - Body ground

Ignition switch ON

Below 1 V

P4-4 (BBL+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P4-3 (BBL-) - P4-4 (BBL+)

Always

Below 1 Ω

(h) Disconnect the service wire from connector B.

(i) Measure the resistance according to the value(s) in the table below.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P4-3 (BBL-) - P4-4 (BBL+)

Always

1 MΩ or higher

P4-3 (BBL-) - Body ground

P4-4 (BBL+) - Body ground

NG

REPLACE FLOOR WIRE

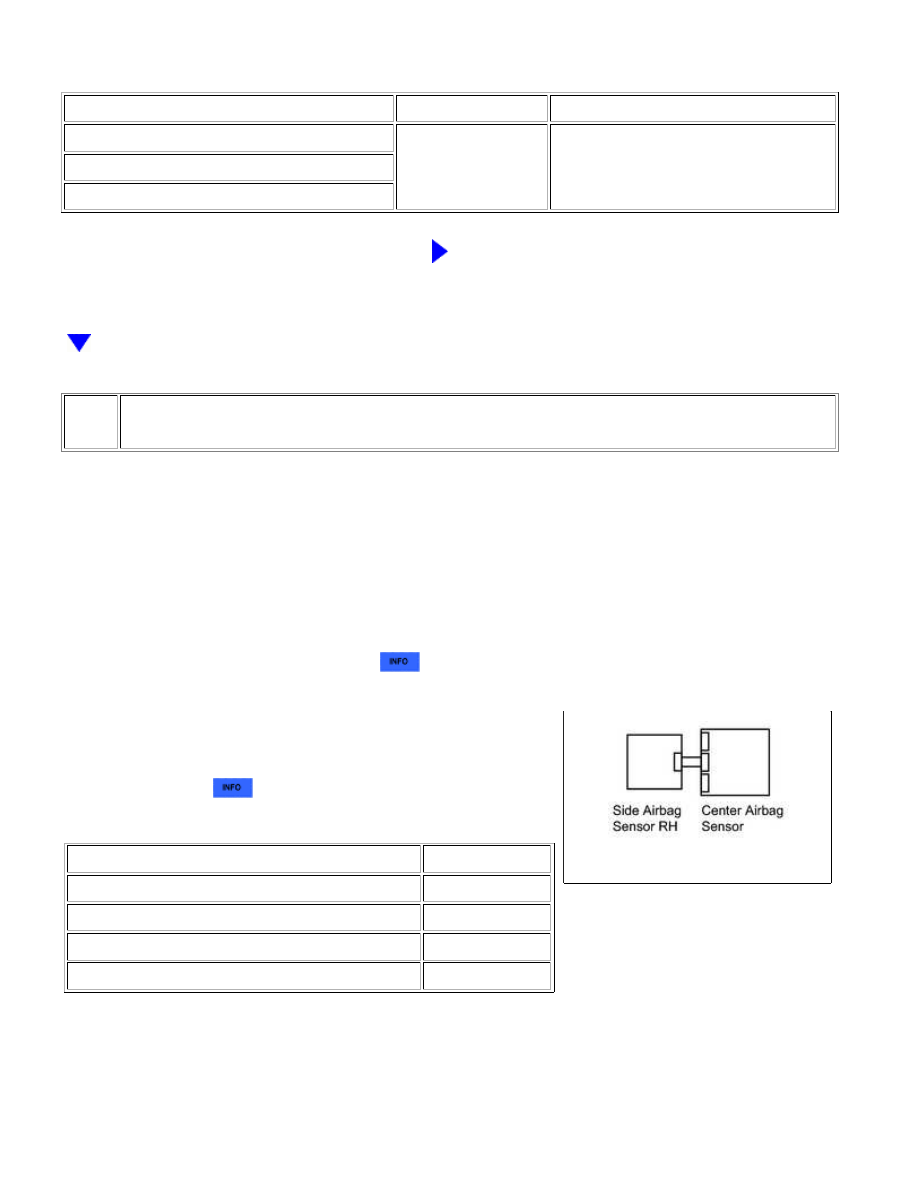

15.

CHECK SIDE AIRBAG SENSOR LH

(a) Interchange the side airbag sensor RH with LH and connect

the connectors to them.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1630 and B1635 are not output

A

DTC B1635 is output (for Double Cab)

B

DTC B1635 is output (for CrewMax)

C

DTC B1630 is output

D

HINT:

Codes other than DTC B1630 and B1635 may be output at this

time, but they are not related to this check.

(h) Turn the ignition switch off.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1630/...

D

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor RH and LH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

B

REPLACE SIDE AIRBAG SENSOR LH

C

REPLACE SIDE AIRBAG SENSOR LH

16.

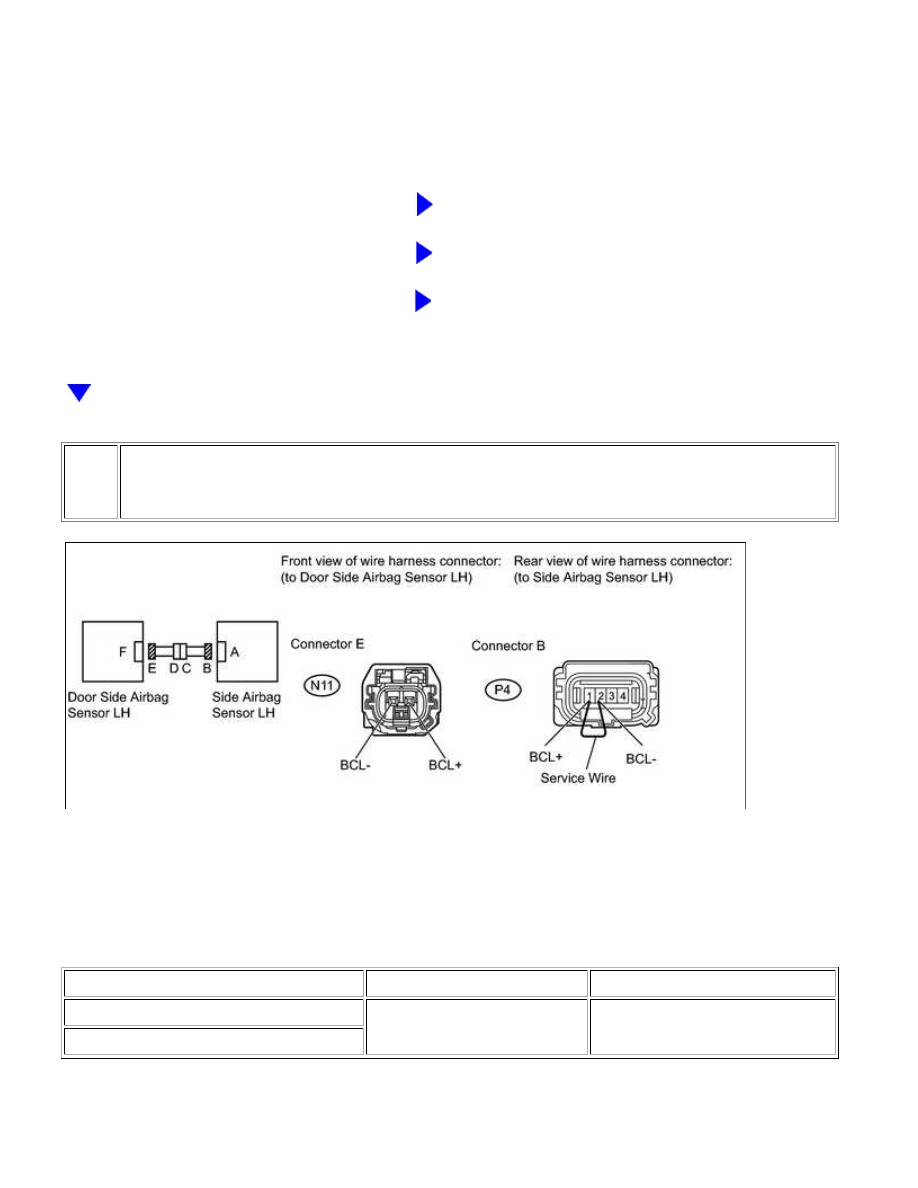

CHECK NO. 2 FLOOR WIRE (SIDE AIRBAG SENSOR LH - DOOR SIDE AIRBAG
SENSOR LH)

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N11-1 (BCL-) - Body ground

Ignition switch ON

Below 1 V

N11-2 (BCL+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.
