SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1000/3...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002C9O05LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1610/13,B1615/14; Front Airbag Sensor RH

Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1610/13 Front Airbag Sensor RH Malfunction

DTC

B1615/14 Front Airbag Sensor LH Malfunction

DESCRIPTION

should be activated.

DTC B1610/13 or B1615/14 is recorded when a malfunction is detected in the front airbag sensor LH and RH

circuit.

DTC CODE

DETECTION CONDITION

TROUBLE AREA

B1610/13

Center airbag sensor malfunction

Front airbag sensor RH

Center airbag sensor assembly

B1615/14

Center airbag sensor malfunction

Front airbag sensor LH

Center airbag sensor assembly

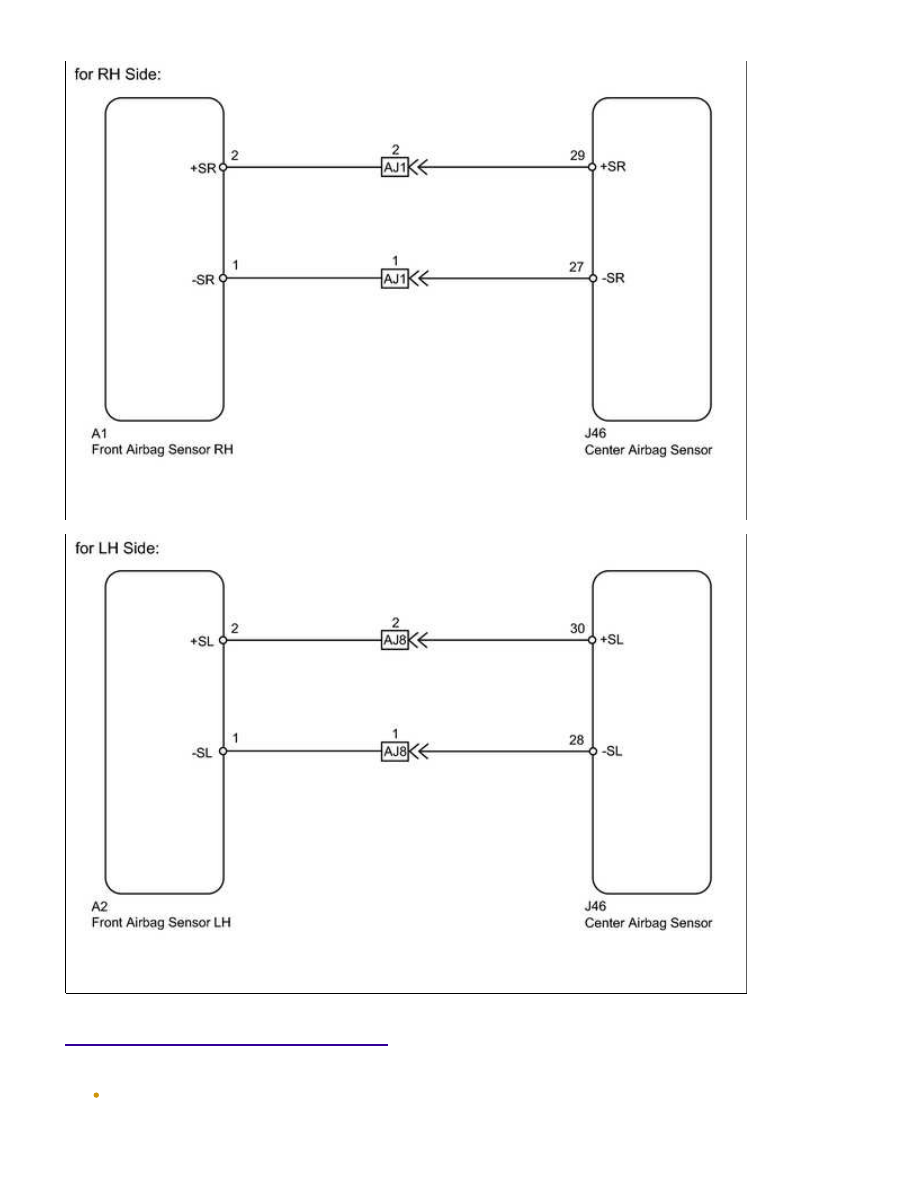

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1610/...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1610/...

D

OK

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1615 is output

A

DTC B1610 and B1615 are not output

B

DTC B1610 and B1615 are output

C

DTC B1610 is output

D

A

GO TO STEP 7

B

USE SIMULATION METHOD TO CHECK

C

GO TO STEP 13

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and the front airbag

sensor RH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY
