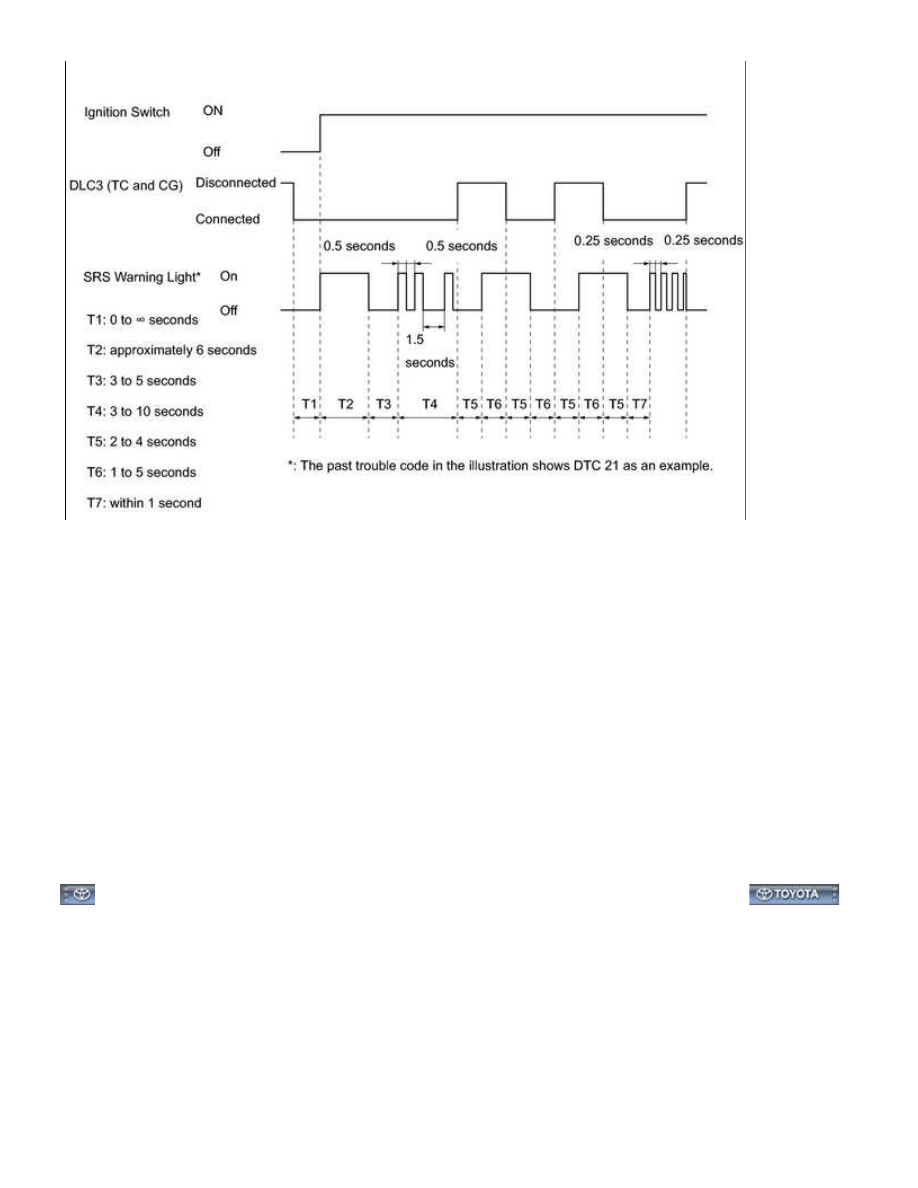

3. CHECK DTC (Using Techstream)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / SRS Airbag / Trouble Codes.

(e) Read the DTCs.

4. CLEAR DTC (Using Techstream)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / SRS Airbag / Trouble Codes.

(e) Erase the DTCs.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DTC ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XFF0GHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: CHECK MODE PROCEDURE; 2015 MY Tundra

[08/2014 -        ]

CHECK MODE PROCEDURE

1. CHECK MODE PROCEDURE (Using Techstream)

NOTICE:

Select "Signal Check" from the "DTC Check" screen displayed on the Techstream to clear the output DTCs

(both present and past).

HINT:

DTCs can be detected more sensitively in check mode than in normal diagnosis mode.

Perform check mode inspection when a malfunction in each squib circuit is suspected even after the normal
system code is output through normal diagnosis mode inspection.

(a) Check and ensure the following conditions:

(1) Battery positive voltage 11 V or higher.

(2) Shift lever in the P or N position.

(3) A/C switch off.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Body Electrical / SRS Airbag / Check Mode.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: CHEC...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000XFH0G0X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra

[08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Body Electrical / SRS Airbag / Data List.

(g) According to the display on the Techstream, read the "Data List".

SRS Airbag:

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Driver Seat Position

Driver Seat Position/

FORWARD: Seat position is forward

BKWARD: Seat position is backward

FAIL: Failure detected

FORWARD/BKWARD

-

Passenger

Classification

Passenger Classification/

NG: Data is not determined

OFF: Vacant

CHILD: Child (less than 36 kg (79.37 lb)) is

seated

AF05: Adult (36 to 54 kg (79.37 to 119.05 lb))

is seated

AM50: Adult (more than 54 kg (119.05 lb)) is

seated

FAIL: A failure is detected

OFF/CHILD

/AF05/AM50

-

Driver Buckle SW

Driver Buckle SW/

UNSET: The driver side seat belt is not

fastened

SET: The driver side seat belt is fastened

UNSET/SET

-

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: DATA ...

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

NG: Data is not determined

Passenger Buckle SW

Passenger Buckle SW/

UNSET: The front passenger side seat belt is

not fastened

SET: The front passenger side seat belt is

fastened

NG: Data is not determined

UNSET/SET

-

Display Type

Information

Display Type Information/

LR: The display is indicated by LH/RH

DP: The display is indicated by

Driver/Passenger

DP

-

Min.: 0, Max.: 255

0

-
