Toyota Tundra (2015 year). Manual - part 2969

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000001OC709QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: SEAT BELT WARNING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

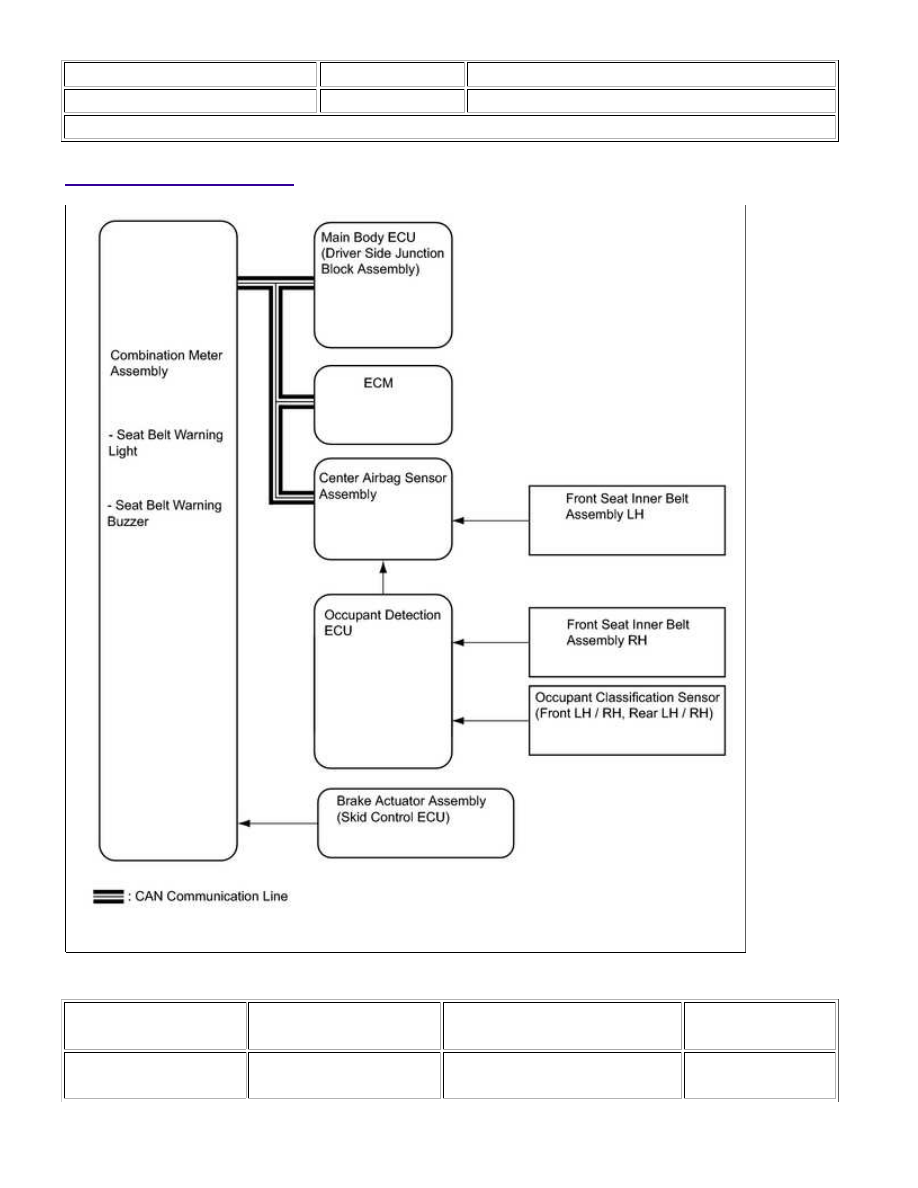

SYSTEM DIAGRAM

Communication Table

SENDER

RECEIVER

SIGNAL

COMMUNICATION

METHOD

Center airbag sensor

assembly

Main body ECU (driver side

junction block assembly)

Front seat inner belt assembly LH

buckle switch

CAN

SEAT BELT: SEAT BELT WARNING SYSTEM: SYSTEM DIAGRAM; ...

SENDER

RECEIVER

SIGNAL

COMMUNICATION

METHOD

Combination meter

assembly

Front seat inner belt

assembly RH buckle

switch

Occupant detection

Main body ECU (driver

side junction block

assembly)

Combination meter

assembly

Front seat inner belt

assembly LH buckle

switch

Parking brake switch

ECM

Combination meter

assembly

Shift position

SEAT BELT: SEAT BELT WARNING SYSTEM: SYSTEM DIAGRAM; ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001OKO0BAX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: SEAT BELT WARNING SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. SEAT BELT WARNING SYSTEM DESCRIPTION

(a) Driver seat belt warning light:

The seat belt warning light on the combination meter assembly illuminates, blinks or turns off in accordance

with the driver seat belt state, vehicle speed, shift lever position and parking brake state.

(b) Front passenger seat belt warning light:

The seat belt warning light on the combination meter assembly illuminates, blinks or turns off in accordance

with whether the front passenger seat is occupied, the front passenger seat belt state, vehicle speed, shift

lever position and parking brake state.

(c) Seat belt warning buzzer:

After turning the ignition switch to ON, if the driver seat belt is not fastened within 1.8 seconds, check that

the seat belt warning buzzer in the combination meter assembly sounds at 1.2 second intervals for 6

seconds.

When the vehicle is driven at 20 km/h (12 mph) or more with the front passenger seat occupied and the

driver or front passenger seat belt not fastened, the seat belt warning buzzer in the combination meter

assembly sounds once.

When 30 seconds have passed after the buzzer sounds, the seat belt warning buzzer in the combination

seconds for 20 seconds.

2. FUNCTION OF MAIN COMPONENTS

COMPONENT

FUNCTION

Front seat inner belt assembly LH

Front seat inner belt assembly

RH

Occupant classification sensor

(Front LH / RH, Rear LH / RH)

Occupant detection ECU

Sends the front passenger seat belt buckle switch signal and occupant

detection signal to the center airbag sensor assembly.

Center airbag sensor assembly

Sends the driver seat belt buckle switch signal to the main body

ECU (driver side junction block assembly) via CAN communication.

Sends the front passenger seat belt buckle switch signal to the

combination meter assembly via CAN communication.

Main body ECU (driver side

junction block assembly)

Sends the driver seat belt buckle switch signal to the combination

meter assembly via CAN communication.

Sends the parking brake switch signal to the combination meter

SEAT BELT: SEAT BELT WARNING SYSTEM: SYSTEM DESCRIPTI...

COMPONENT

FUNCTION

assembly.

Sends the parking brake condition to the combination meter

assembly via CAN communication.

Brake actuator assembly (skid

control ECU)

Sends the shift position signal to the combination meter assembly via CAN

communication.

SEAT BELT: SEAT BELT WARNING SYSTEM: SYSTEM DESCRIPTI...
