Toyota Tundra (2015 year). Manual - part 2967

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJS04MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

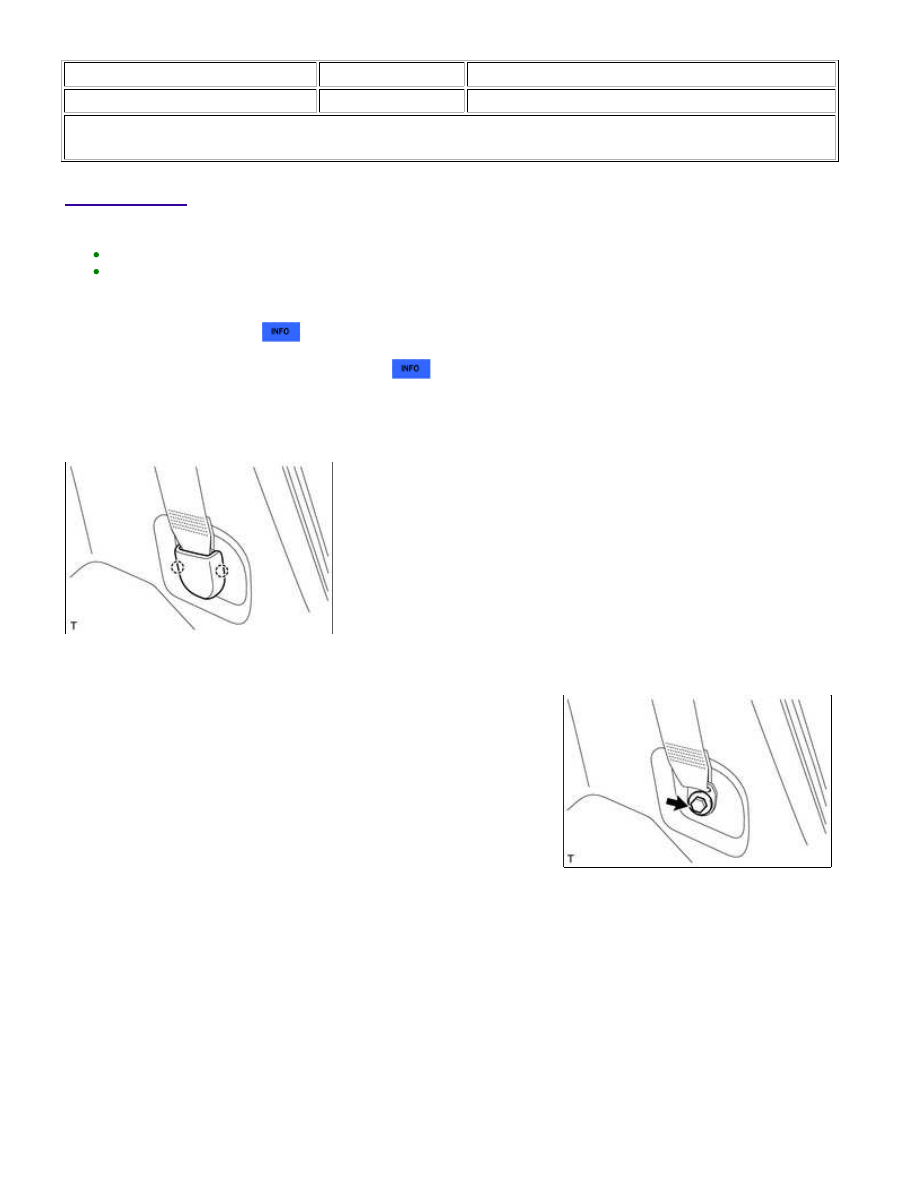

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE REAR SEAT ASSEMBLY

(a) Remove the rear seat



.

2. REMOVE REAR DOOR SCUFF PLATE

3. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP

4. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY

(a) Detach the 2 claws and remove the cover.

(b) Remove the bolt and seat belt anchor.

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab)...

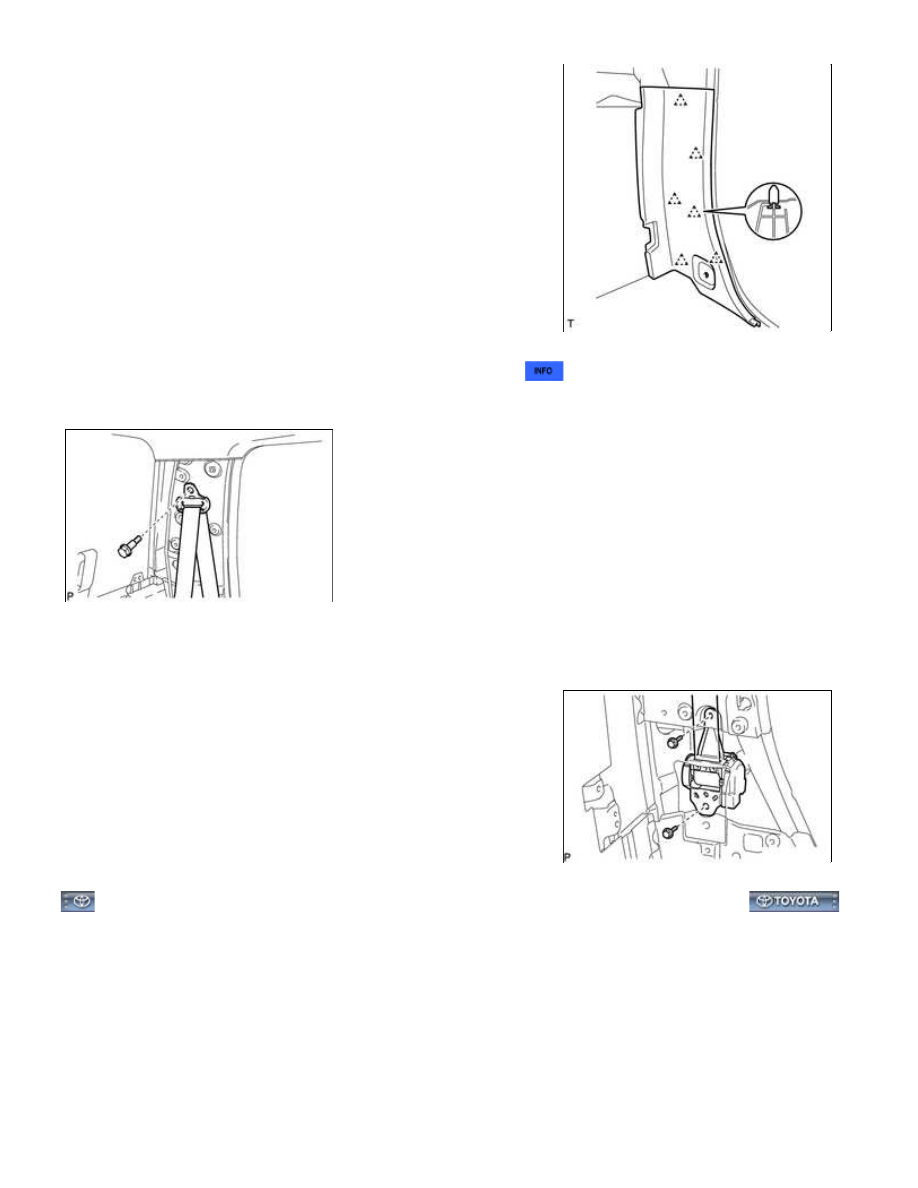

(c) Detach the 6 clips and remove the quarter trim panel.

5. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY

6. REMOVE REAR SEAT OUTER BELT ASSEMBLY

(a) Remove the bolt and shoulder anchor.

(b) Remove the bolt and disconnect the seat belt's shoulder anchor.

(c) Remove the 2 bolts and seat belt.

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab)...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000U9H05YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab): INSPECTION; 2015 MY Tundra [08/2014

-        ]

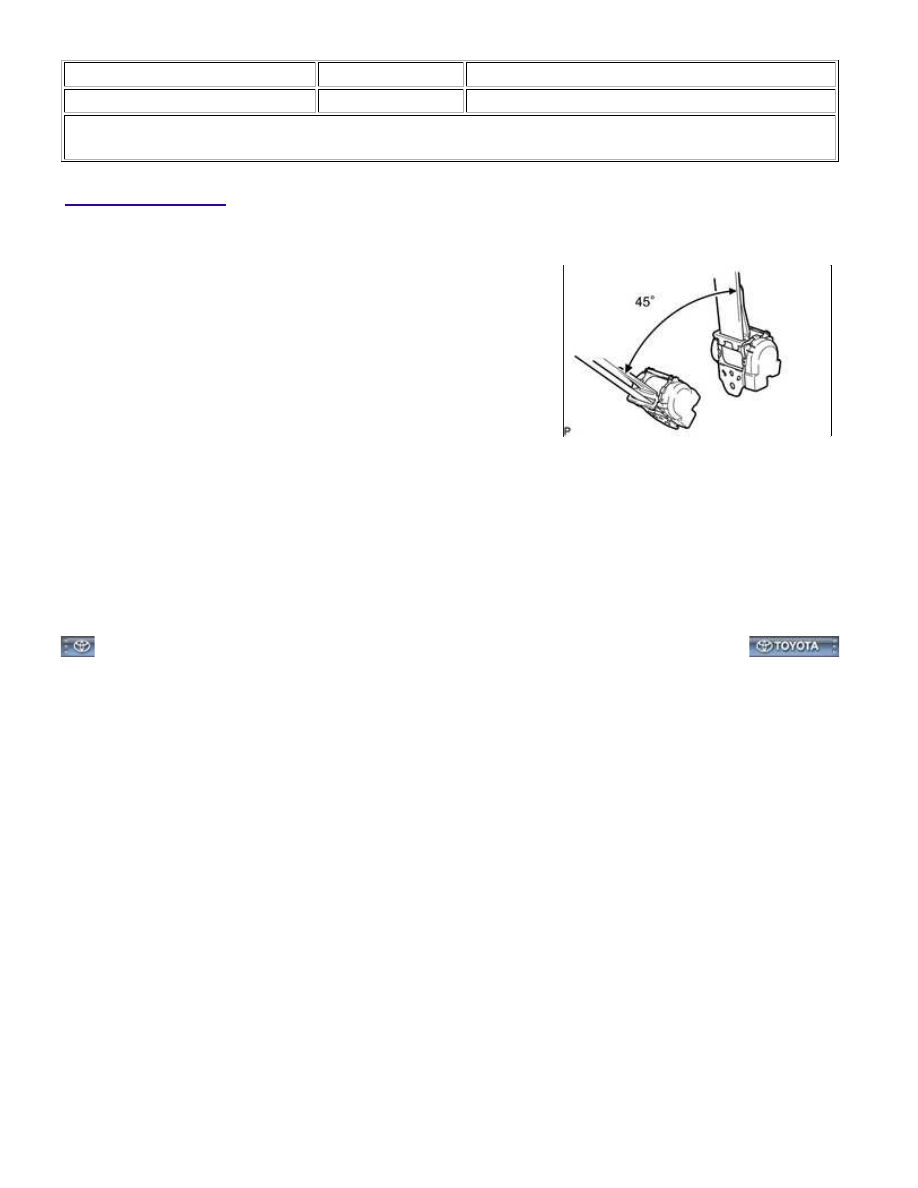

INSPECTION

1. INSPECT REAR SEAT OUTER BELT ASSEMBLY

(a) Check the ELR.

If the operation is not as specified, replace the seat belt

assembly.

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically start to retract.

(2) After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJO04QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

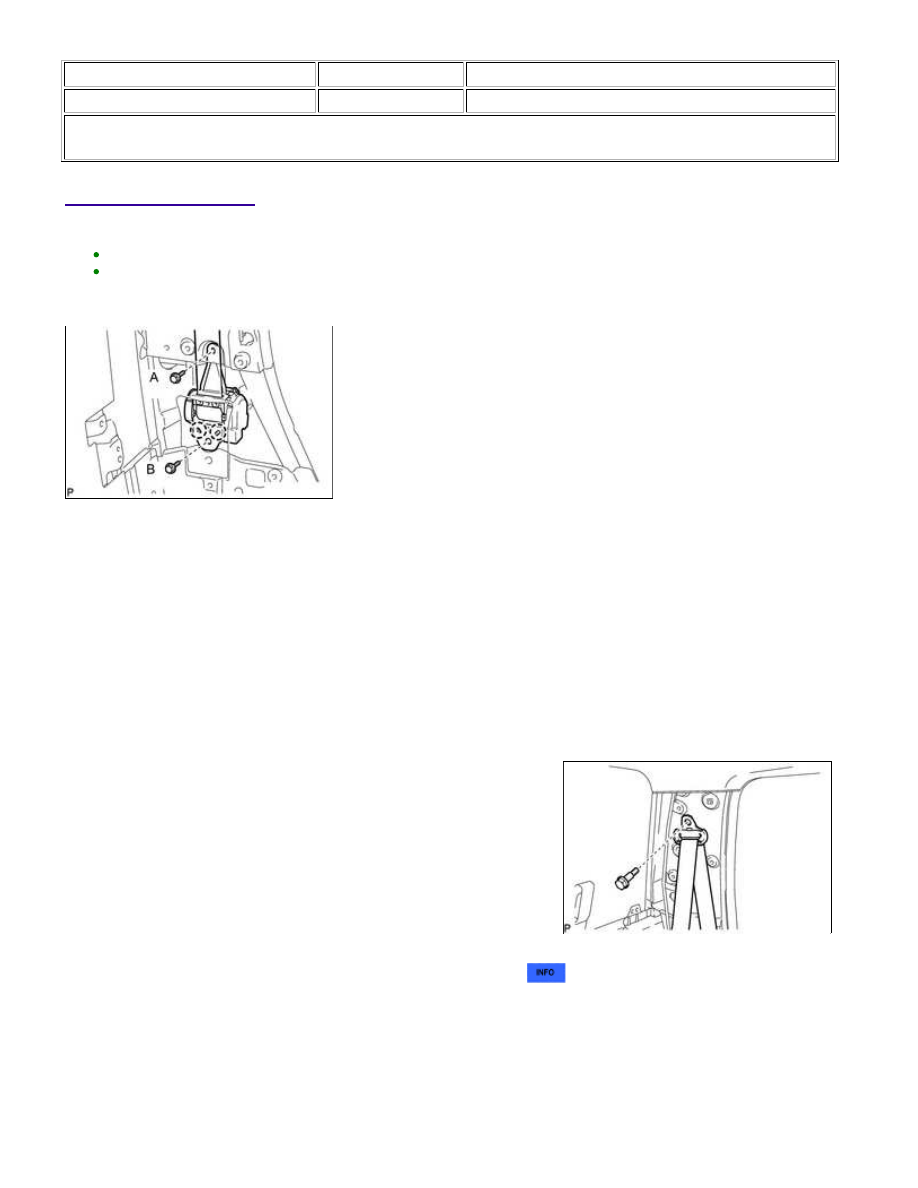

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. INSTALL REAR SEAT OUTER BELT ASSEMBLY

(a) Align the vehicle's claws with the seat belt retractor positioning holes.

(b) Install the seat belt with the 2 bolts.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A -

8.0 N·m {82 kgf·cm, 71in·lbf}

for bolt B -

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Install the shoulder anchor with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY

3. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for Double Cab):...
