Toyota Tundra (2015 year). Manual - part 2961

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030GB00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Double Cab): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

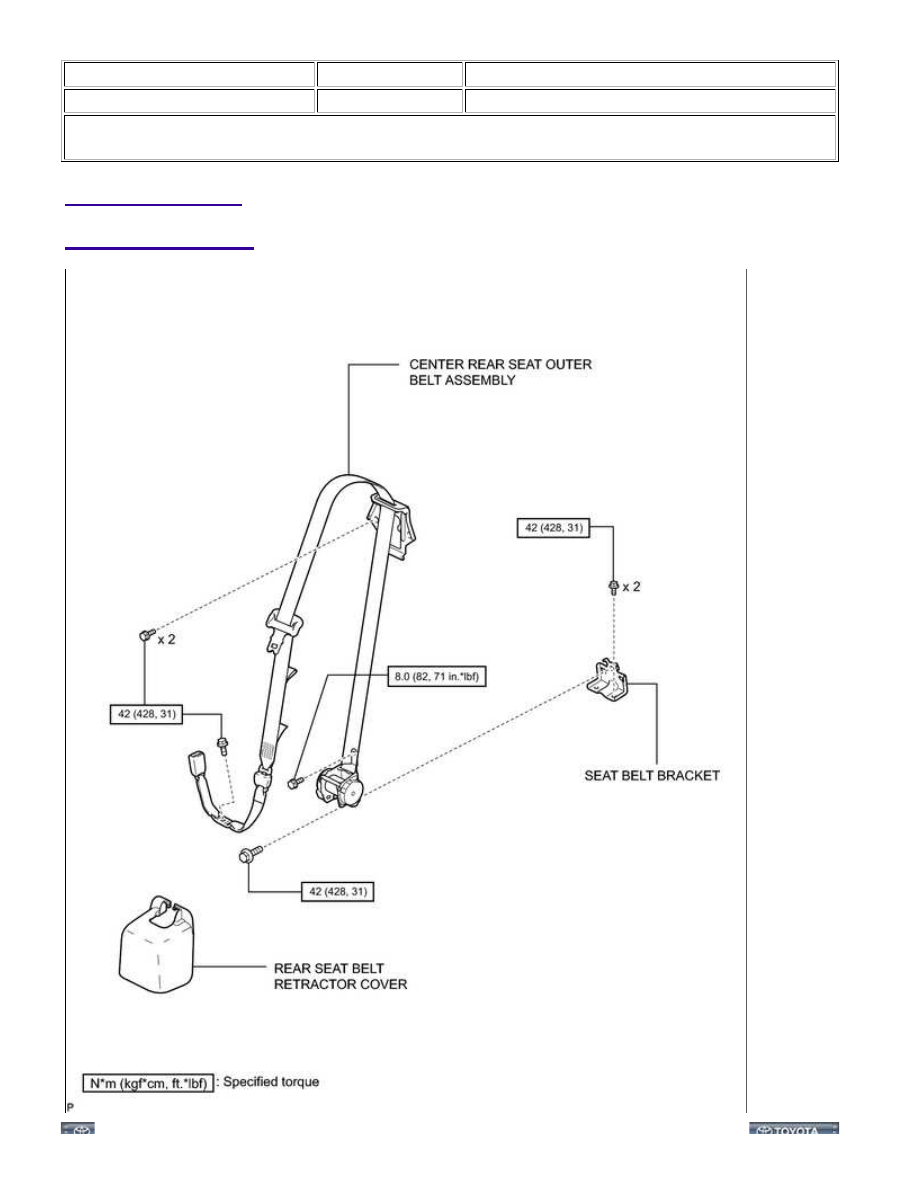

COMPONENTS

ILLUSTRATION

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030GC00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Double Cab): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

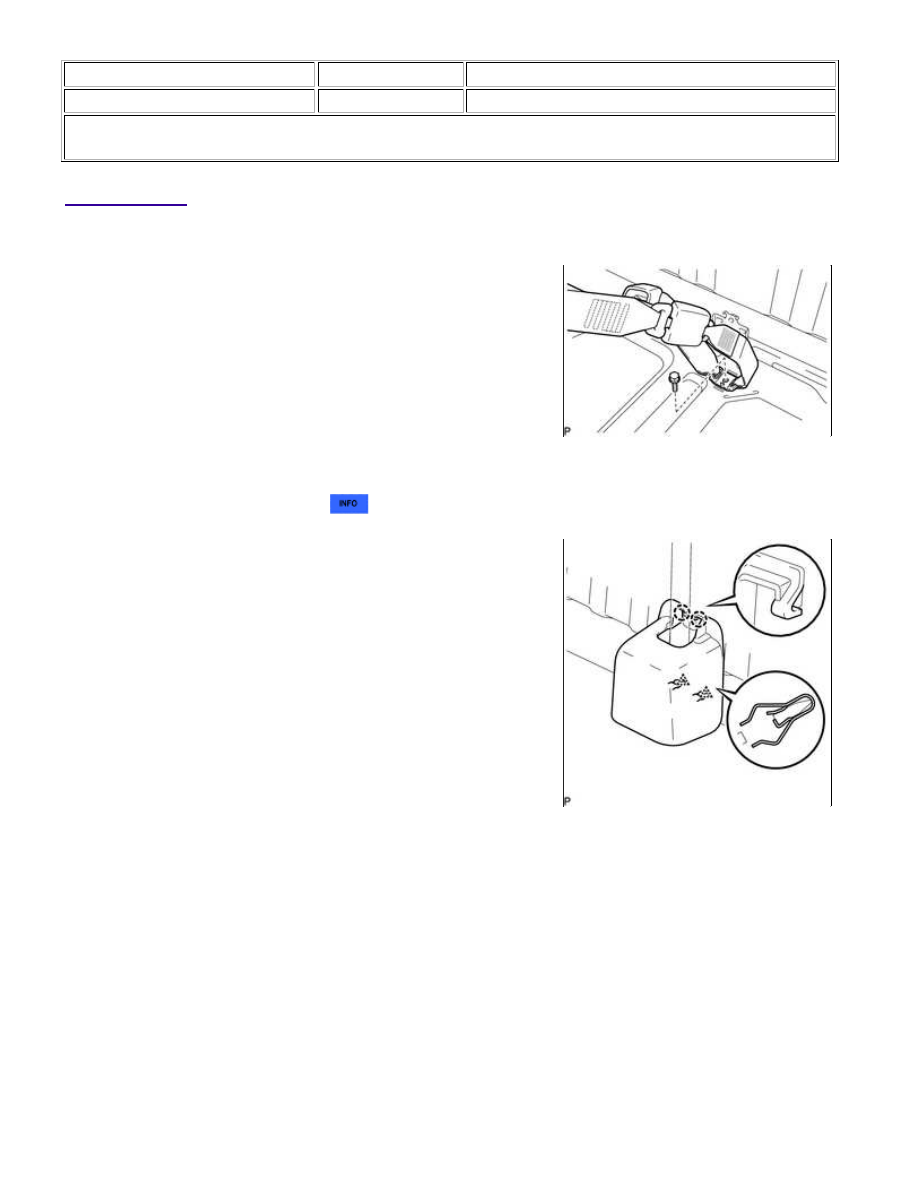

REMOVAL

1. DISCONNECT CENTER REAR SEAT OUTER BELT ASSEMBLY

(a) Remove the bolt and disconnect the outer belt.

2. REMOVE REAR SEAT ASSEMBLY

(a) Remove the rear seat assembly



.

3. REMOVE REAR SEAT BELT RETRACTOR COVER

(a) Detach the 2 claws and 2 clips, and remove the cover.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...

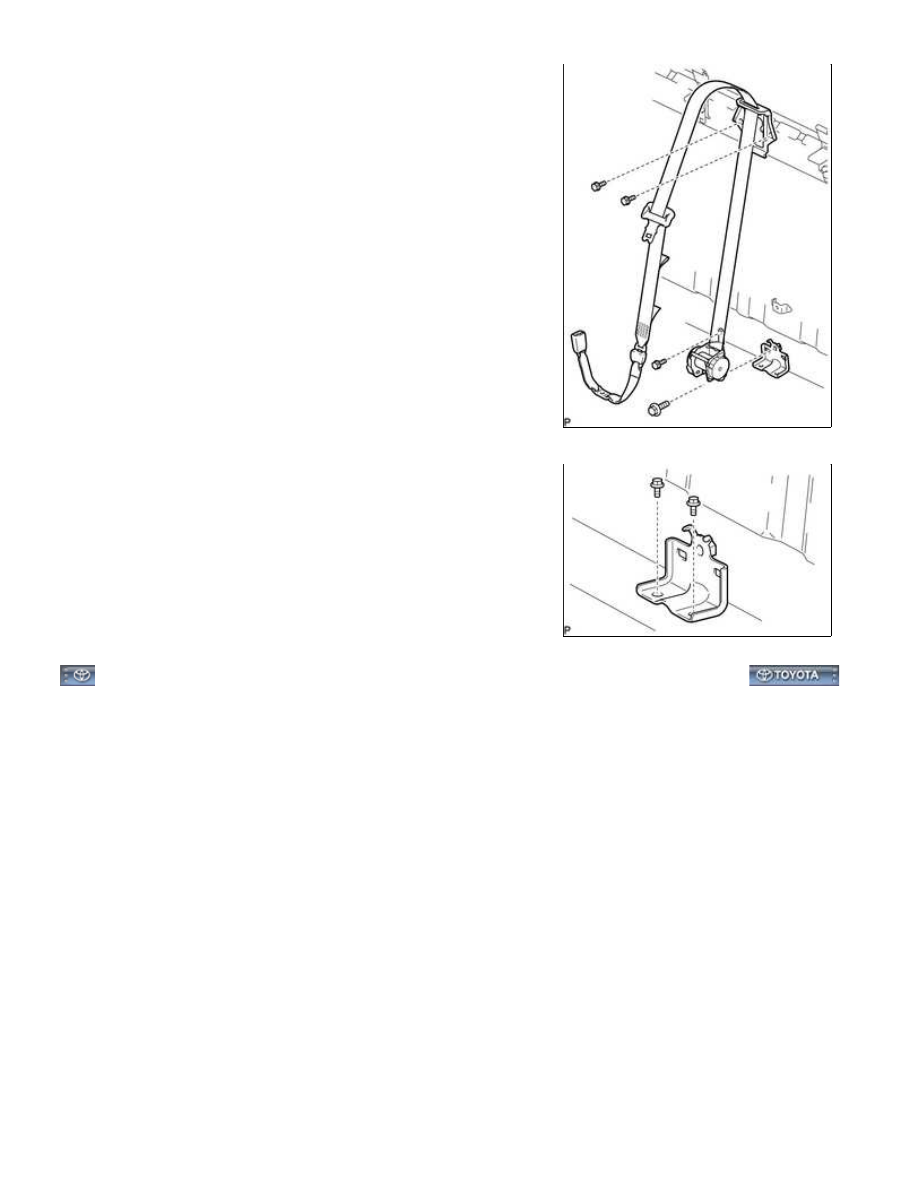

4. REMOVE CENTER REAR SEAT OUTER BELT ASSEMBLY

(a) Remove the 4 bolts and outer belt.

5. REMOVE SEAT BELT BRACKET

(a) Remove the 2 bolts and bracket.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...
