Toyota Tundra (2015 year). Manual - part 2960

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333900EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for CrewMax): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

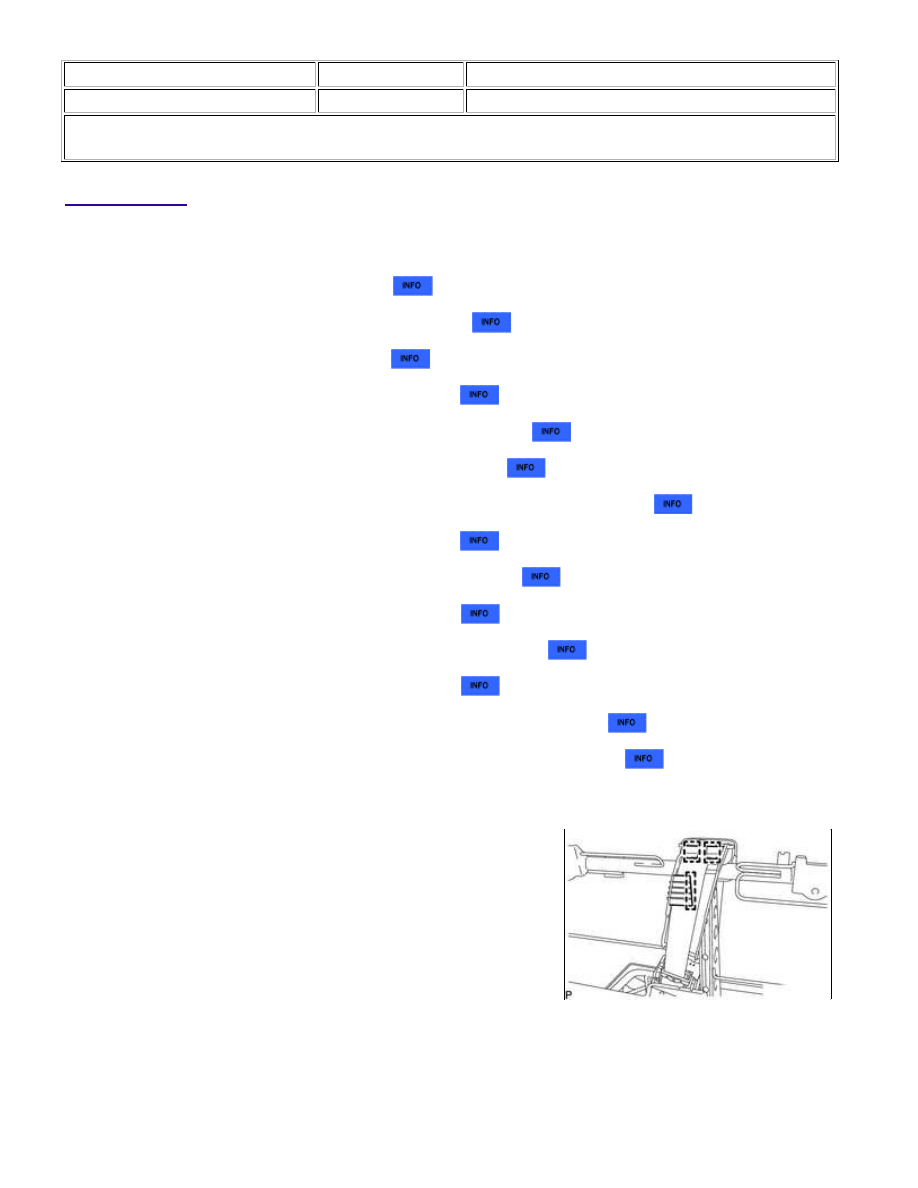

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE REAR SEAT ASSEMBLY RH

2. REMOVE REAR SEAT INNER BELT ASSEMBLY

3. REMOVE REAR SEAT ASSEMBLY LH

4. REMOVE REAR SEAT HEADREST ASSEMBLY

5. REMOVE REAR CENTER SEAT HEADREST ASSEMBLY

6. REMOVE REAR SEATBACK LOCK CONTROL BEZEL

7. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER WITH PAD

8. REMOVE REAR SEAT RECLINING COVER LH

9. REMOVE REAR SEAT INNER RECLINING COVER LH

10. REMOVE REAR SEAT ARMREST ASSEMBLY

11. REMOVE TETHER ANCHOR BRACKET SUB-ASSEMBLY

12. REMOVE REAR SEAT HEADREST SUPPORT

13. REMOVE REAR NO. 1 SEAT HEADREST SUPPORT ASSEMBLY

14. REMOVE SEPARATE TYPE REAR SEATBACK COVER WITH PAD

15. REMOVE REAR CENTER SEAT OUTER BELT ASSEMBLY

(a) Detach the 3 guides and remove the rear center seat outer belt

assembly from the rear seat shoulder belt hole cover.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for C...

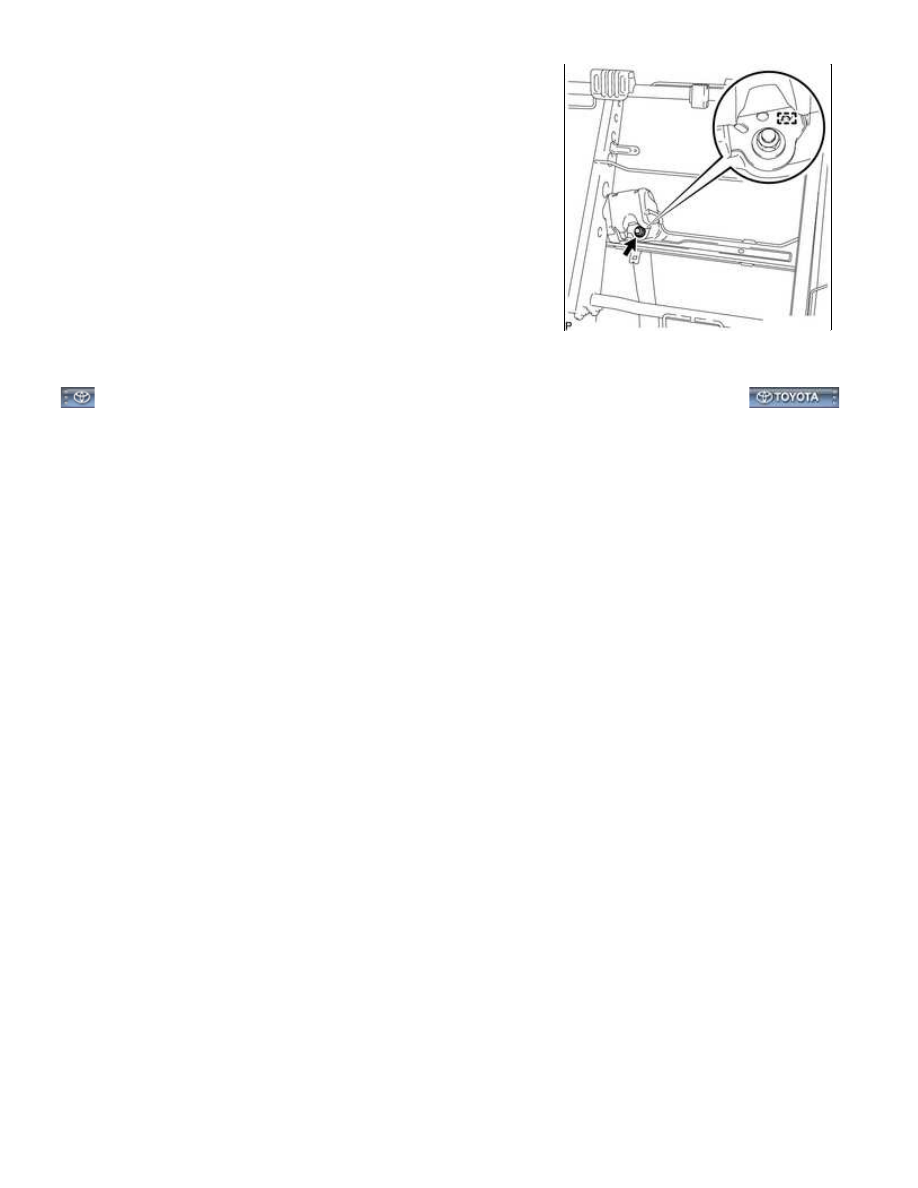

(b) Remove the nut.

(c) Detach the guide and remove the rear center seat outer belt assembly.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for C...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000004J4Z008X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for CrewMax): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

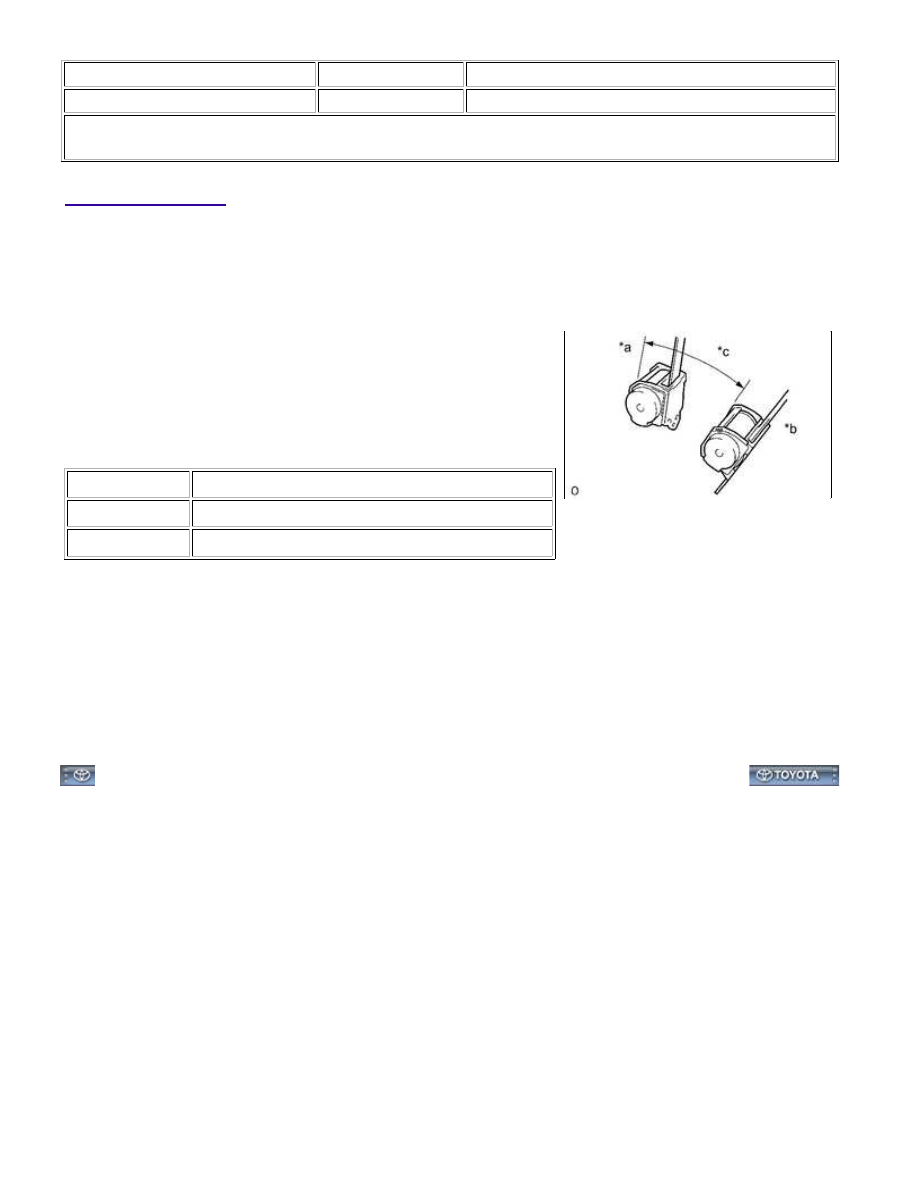

1. INSPECT REAR CENTER SEAT OUTER BELT ASSEMBLY

(a) Check the ELR.

If the operation is not as specified, replace the rear center

seat outer belt assembly.

Text in Illustration

*a

Unlocked

*b

Locked

*c

45°

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically start to retract.

(2) After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the rear center seat outer belt assembly.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for C...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333A00EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for CrewMax): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

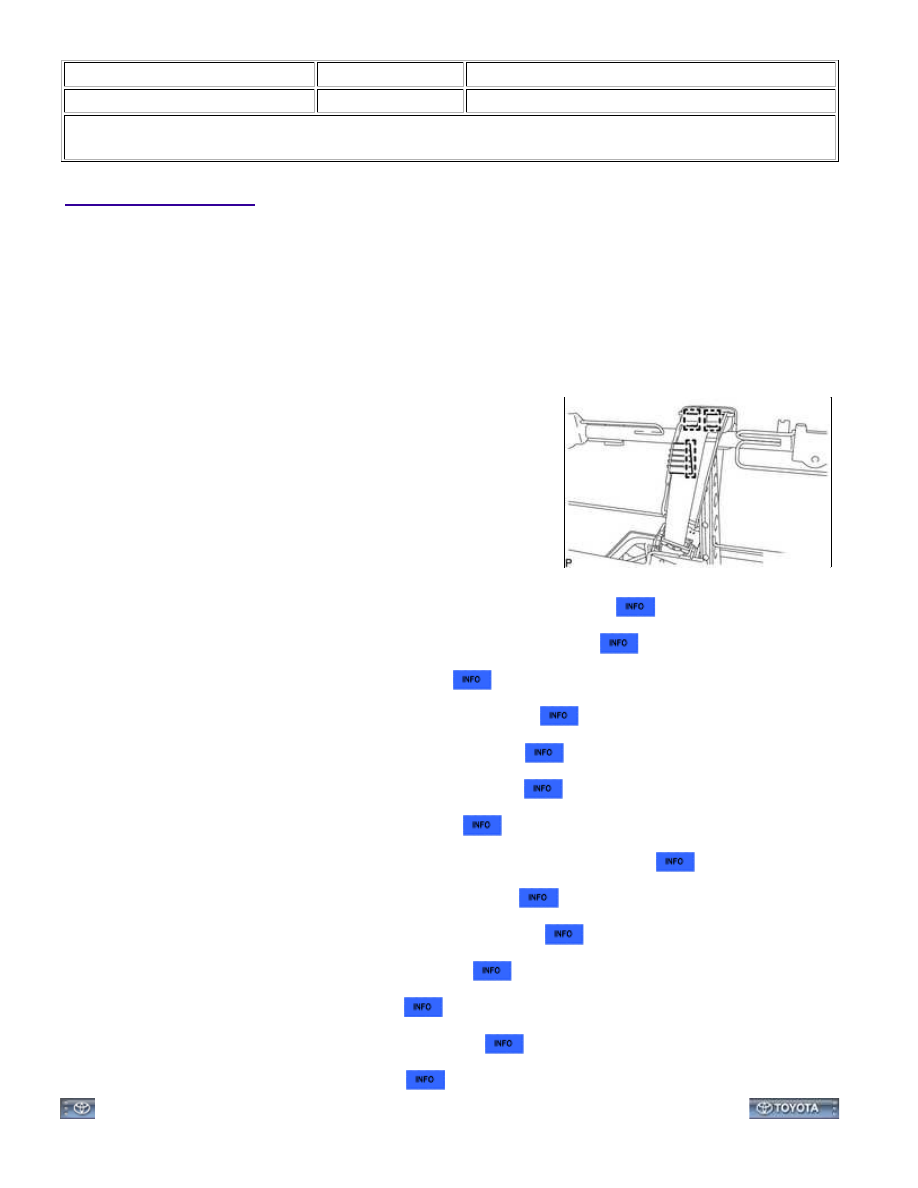

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. INSTALL REAR CENTER SEAT OUTER BELT ASSEMBLY

(a) Attach the guide to install the rear center seat outer belt assembly with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

(b) Attach the 3 guides to install the rear center seat outer belt

assembly to the rear seat shoulder belt hole cover.

2. INSTALL SEPARATE TYPE REAR SEATBACK COVER WITH PAD

3. INSTALL REAR NO. 1 SEAT HEADREST SUPPORT ASSEMBLY

4. INSTALL REAR SEAT HEADREST SUPPORT

5. INSTALL TETHER ANCHOR BRACKET SUB-ASSEMBLY

6. INSTALL REAR SEAT CENTER ARMREST ASSEMBLY

7. INSTALL REAR SEAT INNER RECLINING COVER LH

8. INSTALL REAR SEAT RECLINING COVER LH

9. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER WITH PAD

10. INSTALL REAR SEATBACK LOCK CONTROL BEZEL

11. INSTALL REAR CENTER SEAT HEADREST ASSEMBLY

12. INSTALL REAR SEAT HEADREST ASSEMBLY

13. INSTALL REAR SEAT ASSEMBLY LH

14. INSTALL REAR SEAT INNER BELT ASSEMBLY

15. INSTALL REAR SEAT ASSEMBLY RH

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for C...
