Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJO04PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

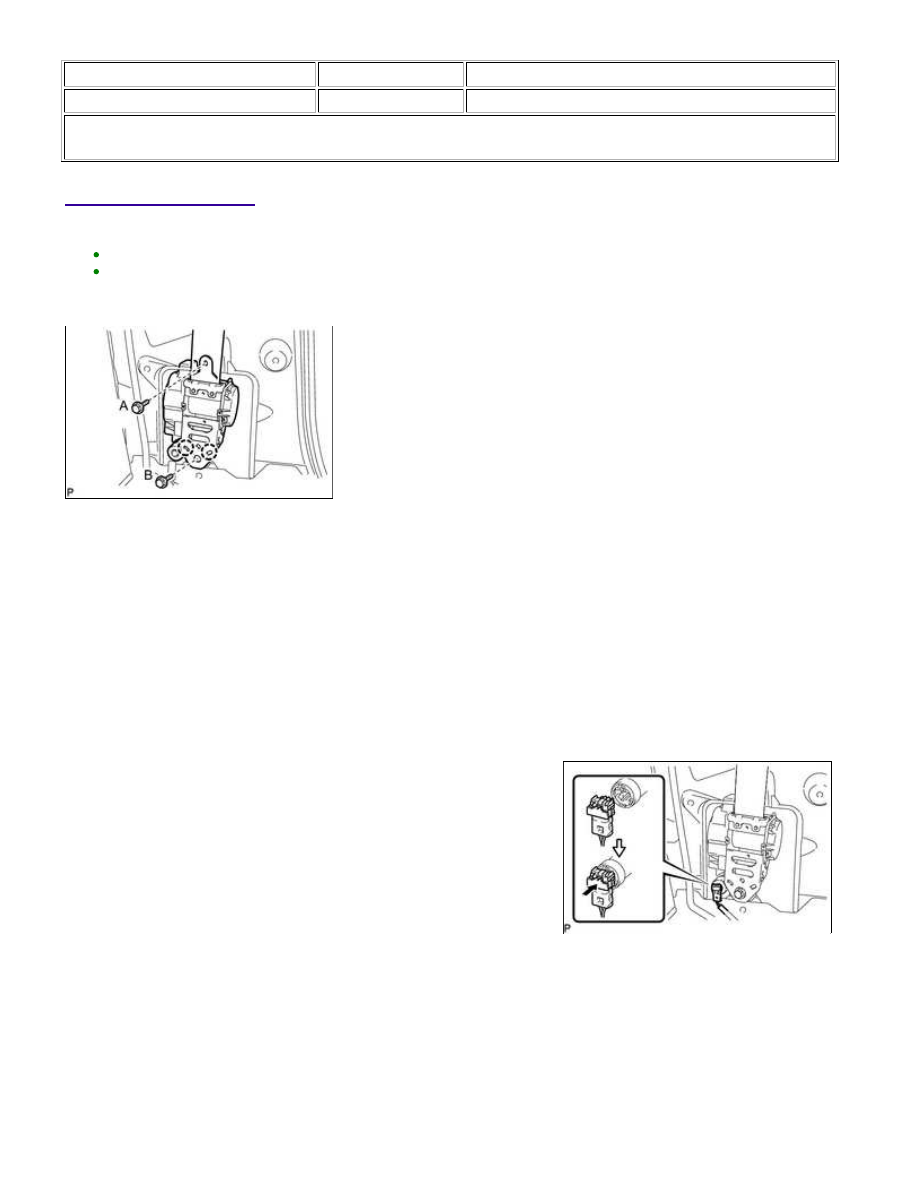

1. INSTALL FRONT SEAT OUTER BELT ASSEMBLY LH

(a) Align the vehicle's claws with the seat belt retractor positioning holes.

(b) Install the front seat outer belt assembly LH with the 2 bolts.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A -

8.0 N·m {82 kgf·cm, 71in·lbf}

for bolt B -

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Connect the pretensioner connector as shown in the illustration.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...

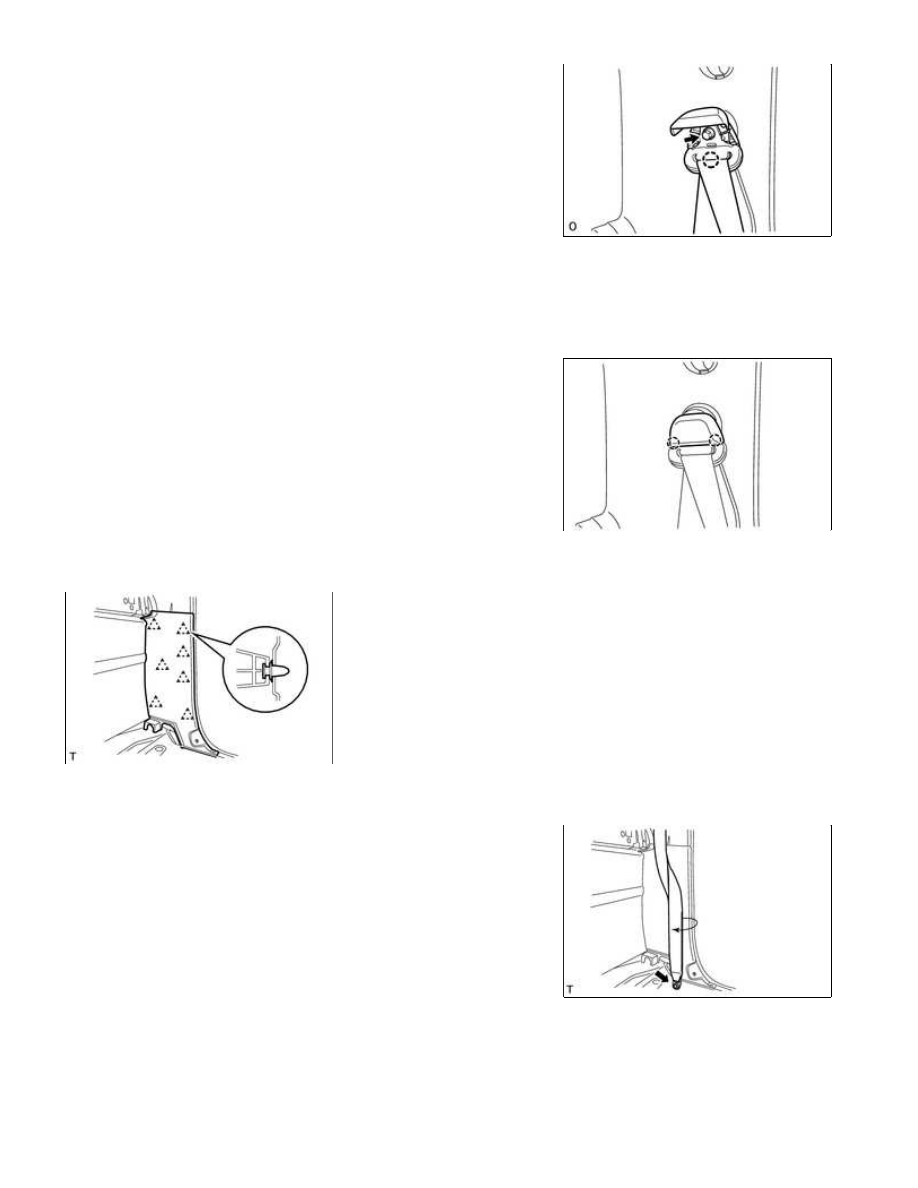

(e) Connect the front seat outer belt assembly LH with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

(f) Attach the 2 claws to close the seat belt anchor cover.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH (for LH Side)

(a) Attach the 7 clips to install the lower quarter trim panel assembly LH.

(b) Twist the front seat outer belt assembly LH clockwise and

connect it with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...

(c) Attach the 2 claws to install the cover.

3. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH (for RH Side)

(a) Attach the 9 clips to install the lower quarter trim panel assembly RH.

(b) Install the jack assembly.

(c) Install the trim cover.

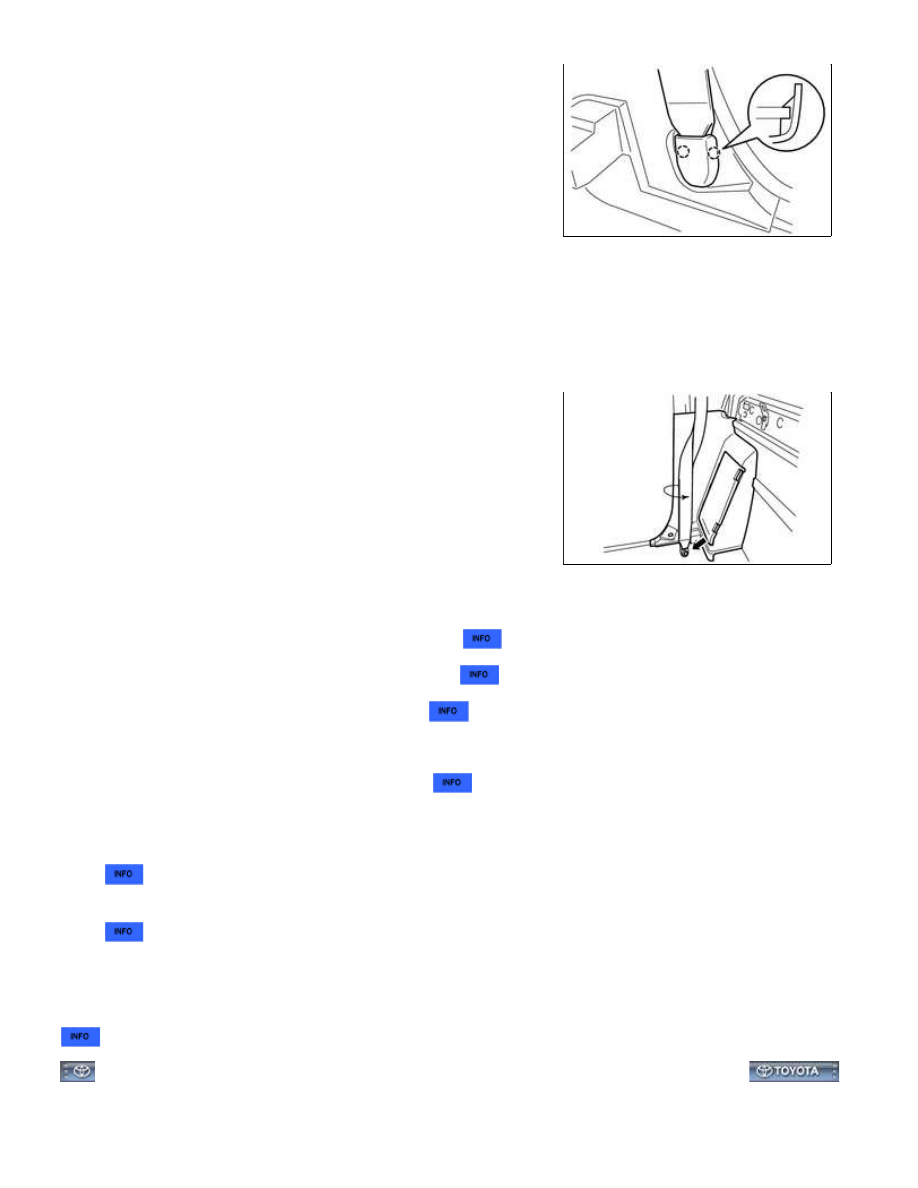

(d) Twist the front seat outer belt assembly RH counterclockwise

and connect it with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

(e) Attach the 2 claws to install the cover.

4. INSTALL LUGGAGE COMPARTMENT BOX RH

5. INSTALL LUGGAGE COMPARTMENT BOX LH

6. INSTALL UPPER BACK PANEL GARNISH

7. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH

8. INSTALL FRONT DOOR SCUFF PLATE LH

9. INSTALL FRONT SEAT ASSEMBLY

(a) for Manual Seat:

(b) for Power Seat:

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

11. CHECK SRS WARNING LIGHT

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000000U9M08TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab): DISPOSAL; 2015 MY Tundra [08/2014

-        ]

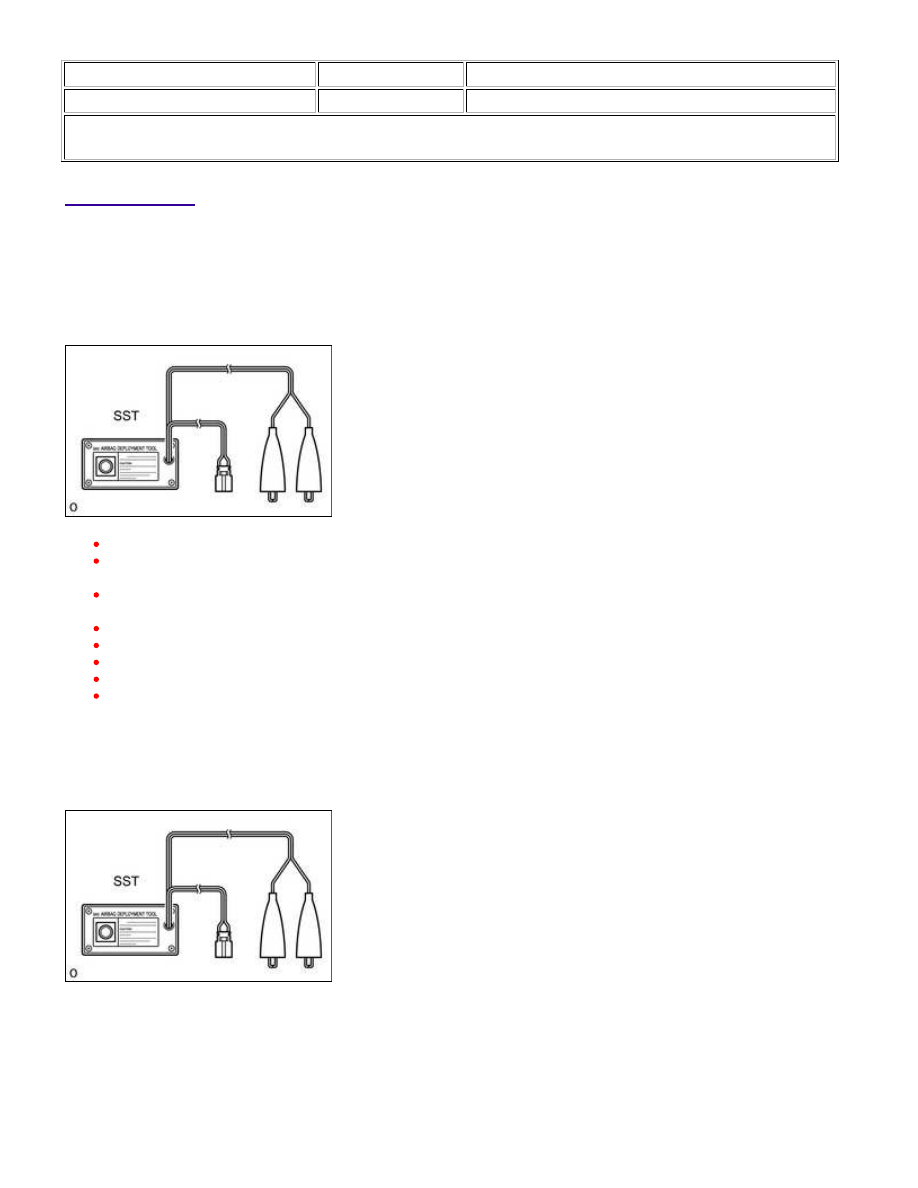

DISPOSAL

HINT:

CAUTION:

HINT:

Prepare a battery to activate the seat belt pretensioner.

(a) Check if SST is functioning properly.

SST: 09082-00700

CAUTION:

When activating the seat belt pretensioner, always use the specified SST.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...
