Toyota Tundra (2015 year). Manual - part 2924

HINT:

Use the same procedure described for the LH side.

12. INSTALL LICENSE PLATE LIGHT ASSEMBLY LH

13. INSTALL LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

14. INSTALL REAR BUMPER PAD SUB-ASSEMBLY LH

(a) Attach the 12 claws and 2 guides to install the rear bumper pad sub-assembly LH.

(b) Install the 3 clips.

15. INSTALL REAR BUMPER PLATE LH

(a) Attach the 3 claws and clip to install the rear bumper plate LH.

16. INSTALL REAR BUMPER PLATE RH

HINT:

Use the same procedure described for the LH side.

EXTERIOR: REAR BUMPER (for Steel Type Bumper): REASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W5B00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BUMPER (for Steel Type Bumper): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

As the rear bumper cover is extremely heavy, the engine lifter may suddenly drop if the instructions listed

in the repair manual are not followed. Therefore, always follow the instructions listed in the repair manual
when performing this procedure.

1. INSTALL REAR BUMPER COVER

(a) w/ Towing Package:

(1) Using an engine lifter or equivalent, install the rear bumper cover with the 12 bolts.

Torque:

153 N·m {1560 kgf·cm, 113ft·lbf}

NOTICE:

Using plate lift attachments or equivalent, set the rear bumper cover on a flat surface.
Be sure to perform the operation with 2 persons or more.
Be careful not to damage the rear bumper cover.

(b) w/o Towing Package:

(1) Using an engine lifter or equivalent, install the rear bumper cover with the 8 bolts.

Torque:

153 N·m {1560 kgf·cm, 113ft·lbf}

NOTICE:

Using plate lift attachments or equivalent, set the rear bumper cover on a flat surface.
Be sure to perform the operation with 2 persons or more.
Be careful not to damage the rear bumper cover.

2. INSTALL WIRING HARNESS CONNECTOR (w/ Towing Package)

(a) Attach the 2 claws to install the wiring harness connector.

(b) Connect the connector.

3. INSTALL CONNECTOR COVER (w/o Towing Package)

HINT:

Use the same procedure described for the wiring harness connector.

EXTERIOR: REAR BUMPER (for Steel Type Bumper): INSTALLATI...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000034AE00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR DOOR BELT MOULDING (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

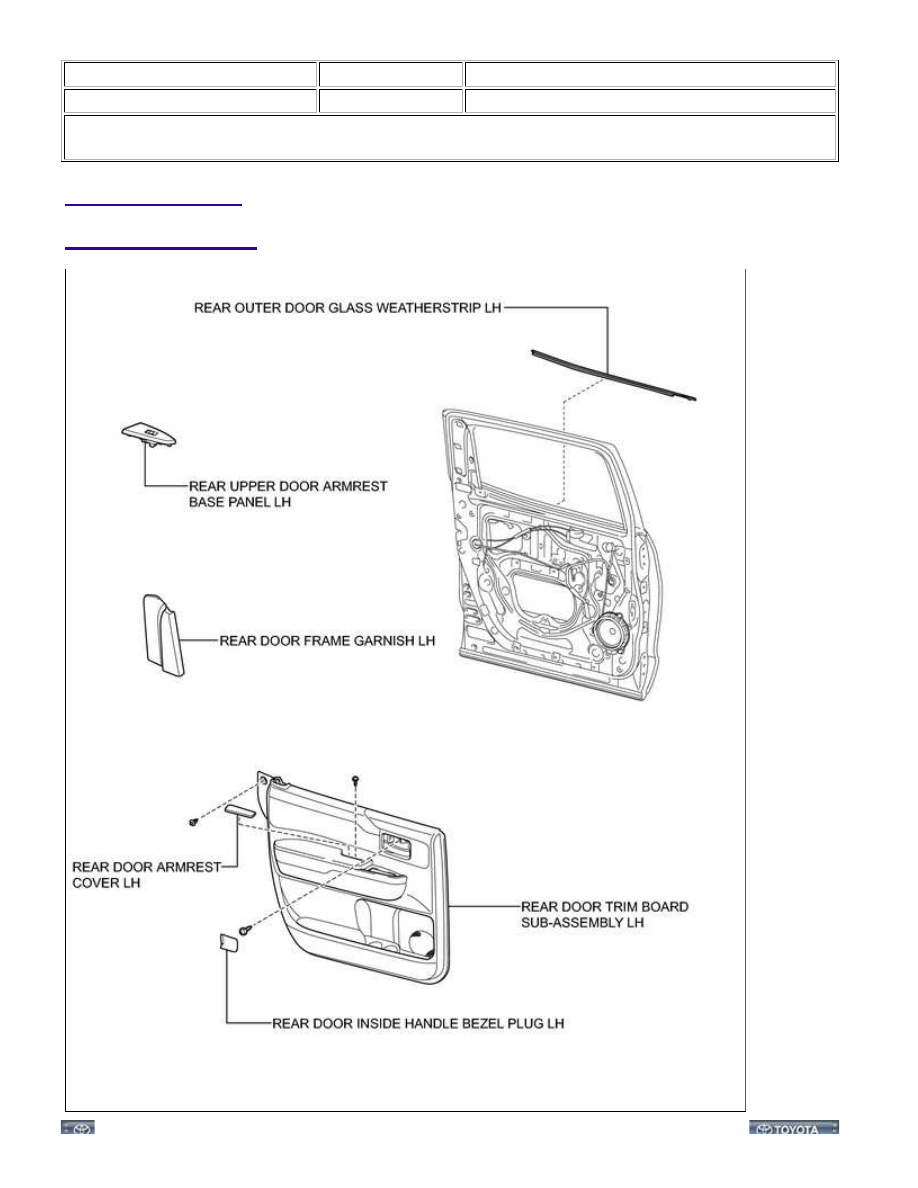

ILLUSTRATION

EXTERIOR: REAR DOOR BELT MOULDING (for CrewMax): CO...

EXTERIOR: REAR DOOR BELT MOULDING (for CrewMax): CO...
