Toyota Tundra (2015 year). Manual - part 2923

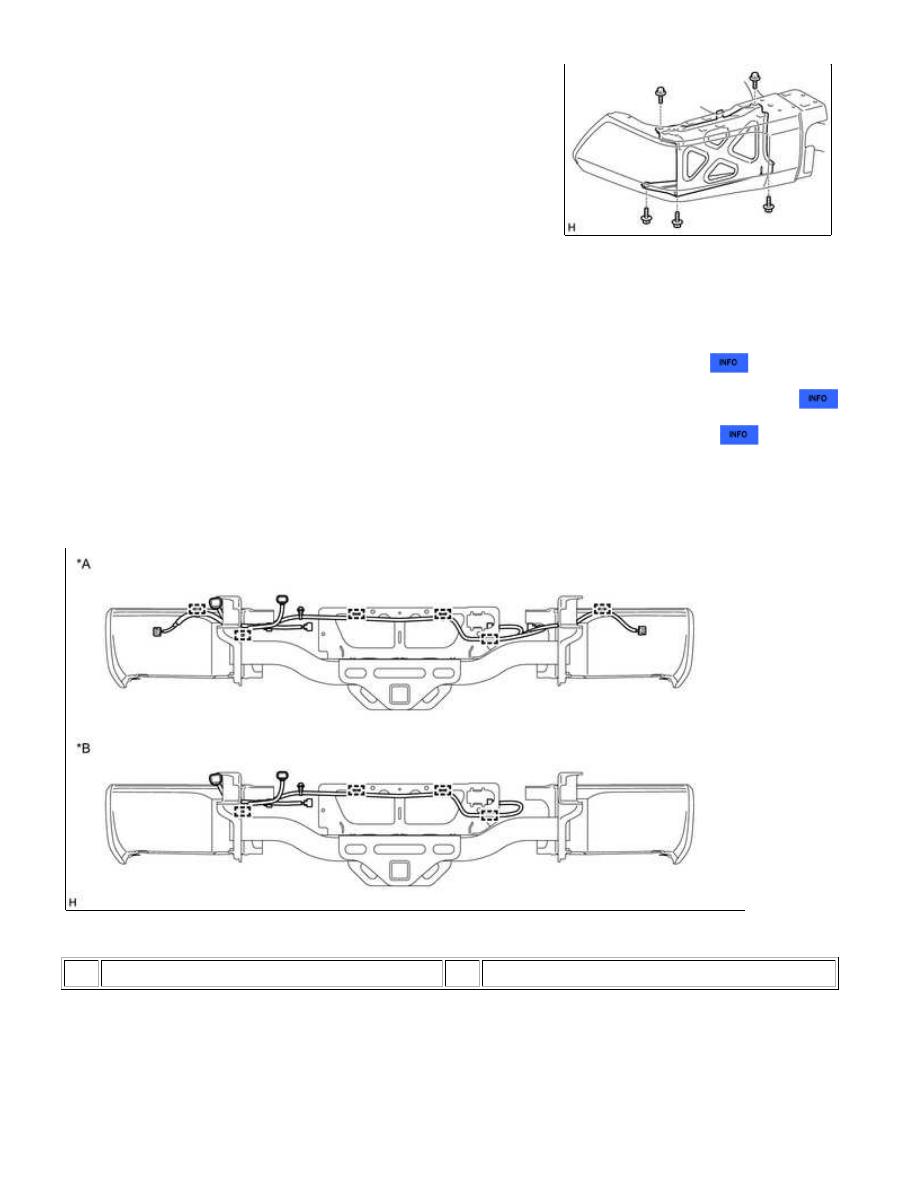

(a) Remove the 5 bolts and rear bumper bar corner reinforcement

LH.

7. REMOVE REAR BUMPER BAR CORNER REINFORCEMENT RH

HINT:

Use the same procedure described for the LH side.

8. REMOVE NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System)

9. REMOVE NO. 2 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System)

10. REMOVE NO. 3 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System)

11. REMOVE NO. 2 FRAME WIRE

(a) w/ Towing Package:

(1) Detach all the clamps and remove the No. 2 frame wire from the receiver hitch bracket sub-assembly.

Text in Illustration

*A

w/ Intuitive Parking Assist System

*B

w/o Intuitive Parking Assist System

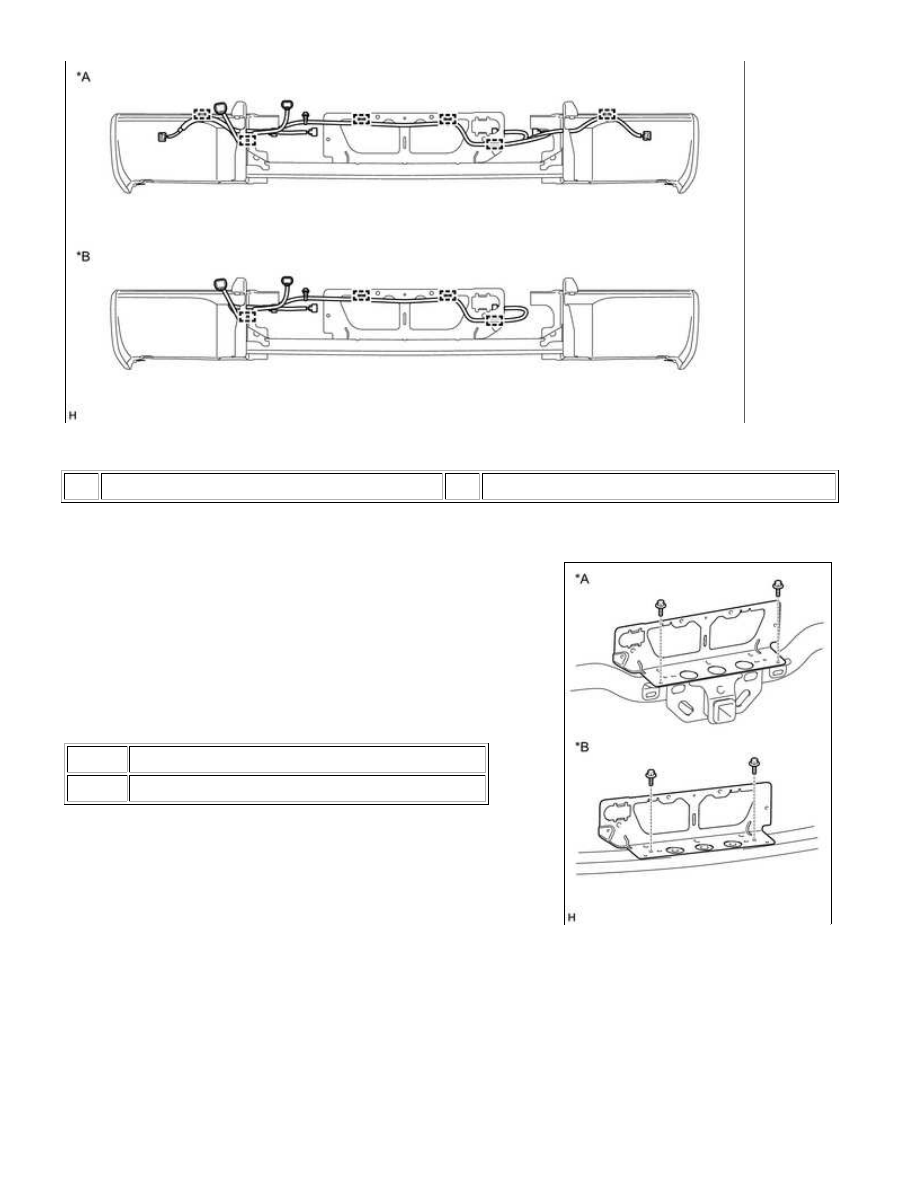

(b) w/o Towing Package:

(1) Detach all the clamps and remove the No. 2 frame wire from the rear bumper reinforcement

sub-assembly.

EXTERIOR: REAR BUMPER (for Steel Type Bumper): DISASSEMBL...

Text in Illustration

*A

w/ Intuitive Parking Assist System

*B

w/o Intuitive Parking Assist System

12. REMOVE REAR BUMPER PLATE

(a) Remove the 2 bolts and rear bumper plate.

Text in Illustration

*A

w/ Towing Package

*B

w/o Towing Package

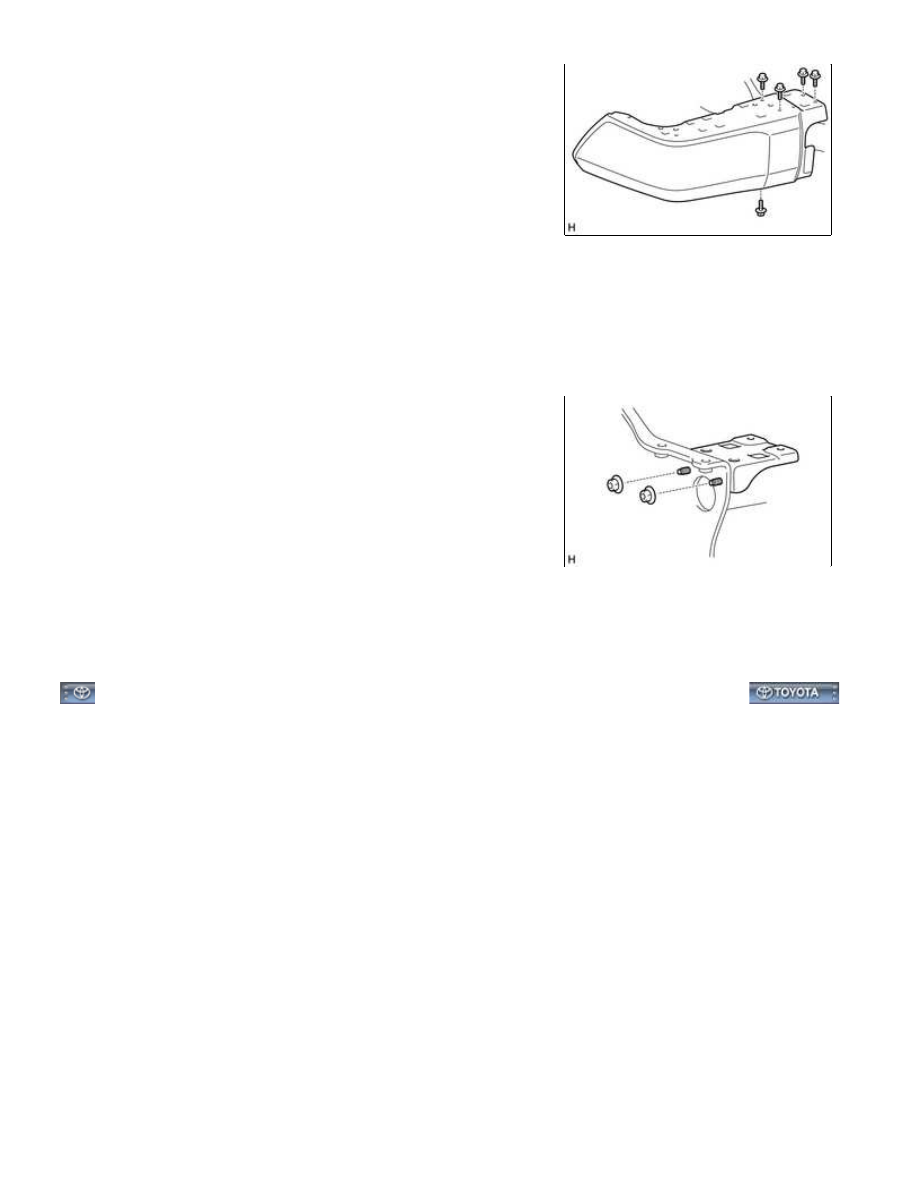

13. REMOVE REAR BUMPER BAR LH

EXTERIOR: REAR BUMPER (for Steel Type Bumper): DISASSEMBL...

(a) Remove the 5 bolts and rear bumper bar LH.

14. REMOVE REAR BUMPER BAR RH

HINT:

Use the same procedure described for the LH side.

15. REMOVE REAR BUMPER UPPER COVER LH

(a) Remove the 2 nuts and rear bumper upper cover LH.

16. REMOVE REAR BUMPER UPPER COVER RH

HINT:

Use the same procedure described for the LH side.

EXTERIOR: REAR BUMPER (for Steel Type Bumper): DISASSEMBL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002WJU00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BUMPER (for Steel Type Bumper): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL REAR BUMPER UPPER COVER LH

(a) Install the rear bumper upper cover LH with the 2 nuts.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

2. INSTALL REAR BUMPER UPPER COVER RH

HINT:

Use the same procedure described for the LH side.

3. INSTALL REAR BUMPER BAR LH

(a) Install the rear bumper bar LH with the 5 bolts.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

4. INSTALL REAR BUMPER BAR RH

HINT:

Use the same procedure described for the LH side.

5. INSTALL REAR BUMPER PLATE

(a) Install the rear bumper plate with the 2 bolts.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

6. INSTALL NO. 2 FRAME WIRE

(a) w/ Towing Package:

(1) Attach all the clamps to install the No. 2 frame wire to the receiver hitch bracket sub-assembly.

(b) w/o Towing Package:

(1) Attach all the clamps to install the No. 2 frame wire to the rear bumper reinforcement sub-assembly.

7. INSTALL NO. 3 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System)

8. INSTALL NO. 2 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System)

9. INSTALL NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System)

10. INSTALL REAR BUMPER BAR CORNER REINFORCEMENT LH

(a) Install the rear bumper bar corner reinforcement LH with the 5 bolts.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

11. INSTALL REAR BUMPER BAR CORNER REINFORCEMENT RH

EXTERIOR: REAR BUMPER (for Steel Type Bumper): REASSEMBLY...
