Toyota Tundra (2015 year). Manual - part 2919

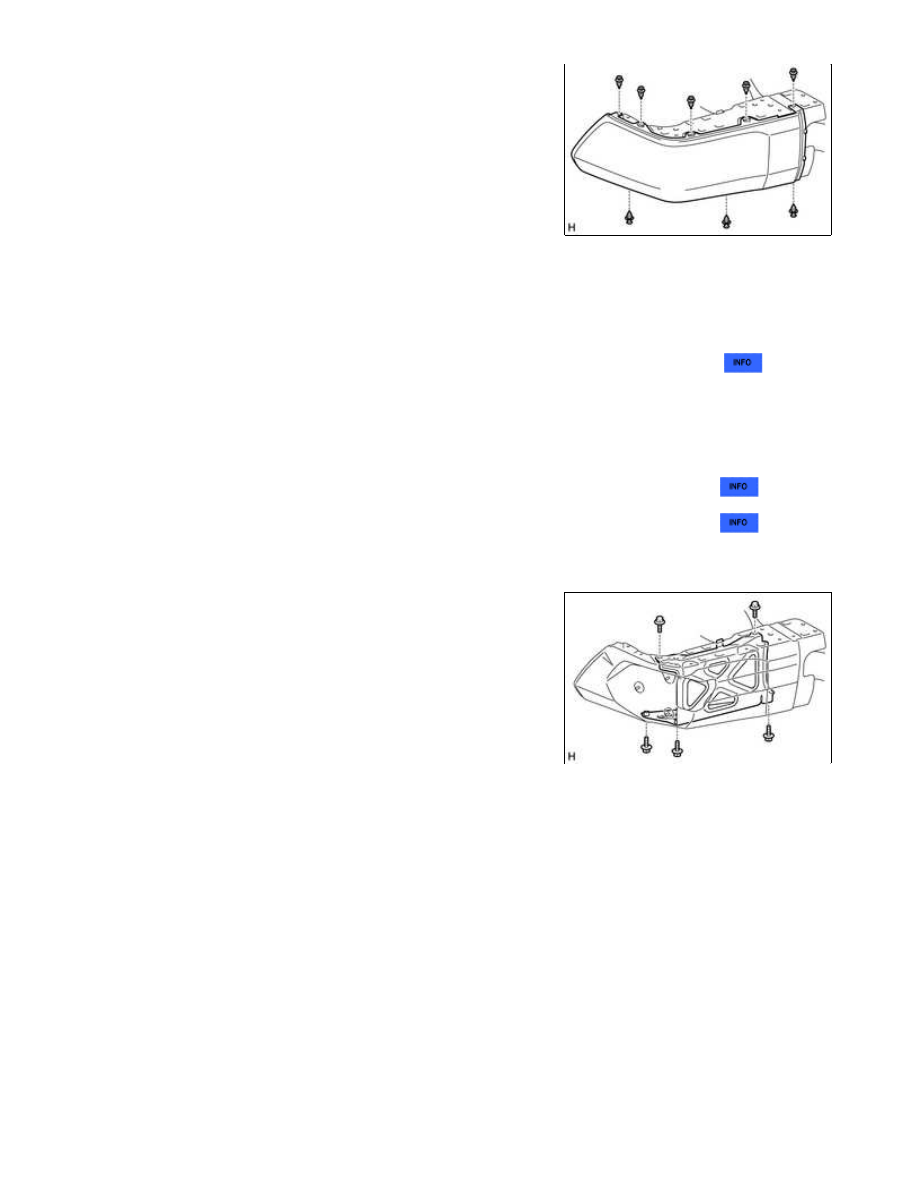

(a) Remove the 8 clips and rear bumper extension insert LH.

7. REMOVE REAR BUMPER EXTENSION INSERT RH

HINT:

Use the same procedure described for the LH side.

8. REMOVE BLIND SPOT MONITOR SENSOR LH (w/ Blind Spot Monitor System)

9. REMOVE BLIND SPOT MONITOR SENSOR RH (w/ Blind Spot Monitor System)

HINT:

Use the same procedure described for the LH side.

10. REMOVE NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System)

11. REMOVE NO. 3 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System)

12. REMOVE REAR BUMPER BAR CORNER REINFORCEMENT LH

(a) Remove the 5 bolts and rear bumper bar corner reinforcement

LH.

13. REMOVE REAR BUMPER BAR CORNER REINFORCEMENT RH

HINT:

Use the same procedure described for the LH side.

14. REMOVE NO. 2 FRAME WIRE

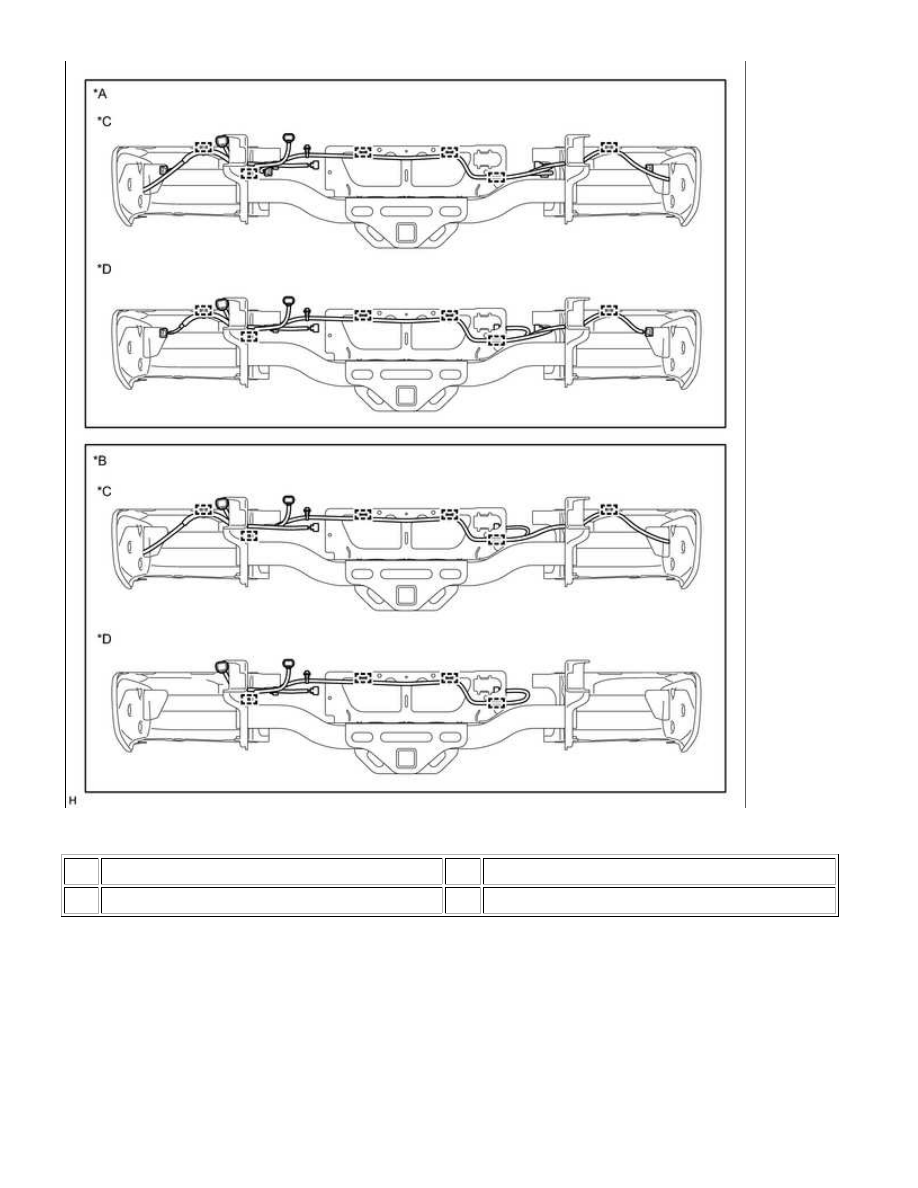

(a) w/ Towing Package:

(1) Detach all the clamps and remove the No. 2 frame wire from the receiver hitch bracket sub-assembly.

EXTERIOR: REAR BUMPER (for Resin Type Bumper): DISASSEMB...

Text in Illustration

*A

w/ Intuitive Parking Assist System

*B

w/o Intuitive Parking Assist System

*C

w/ Blind Spot Monitor System

*D

w/o Blind Spot Monitor System

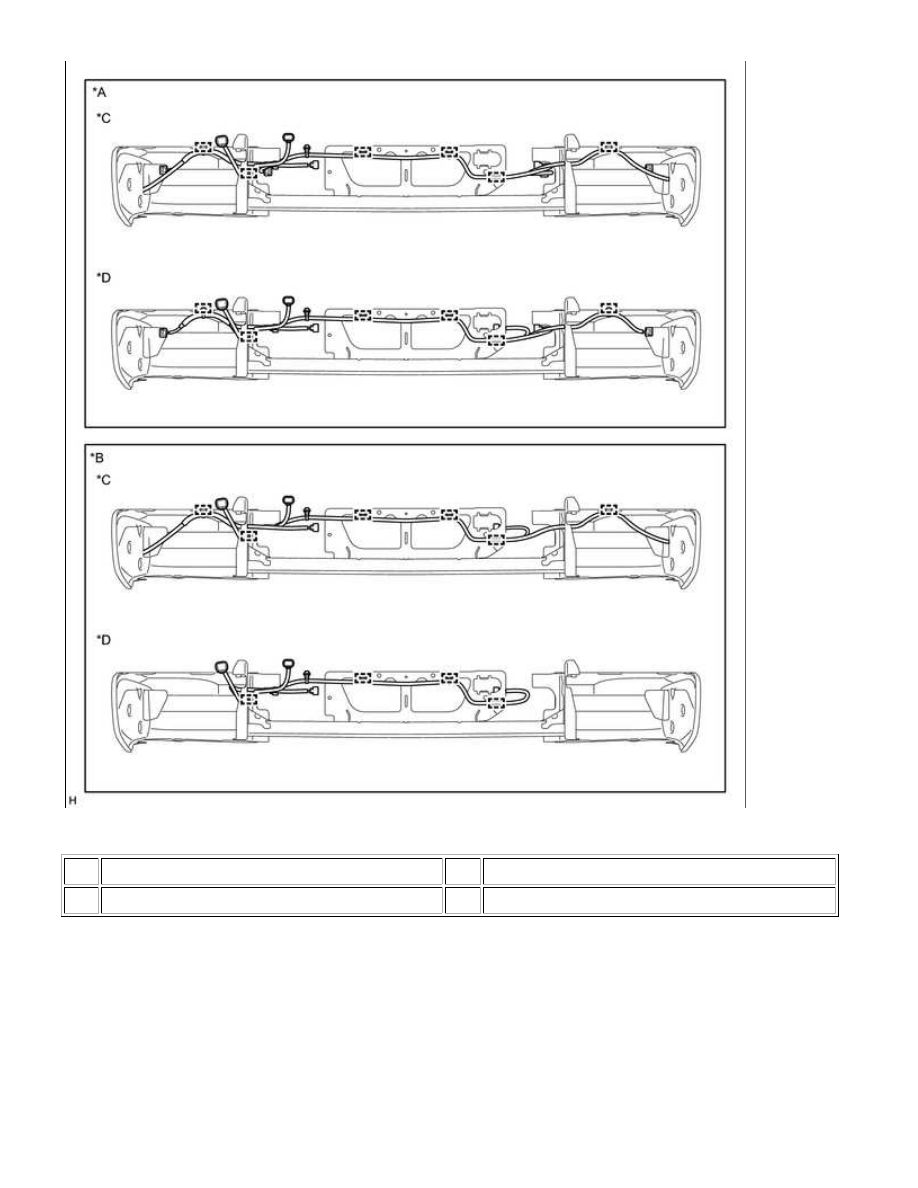

(b) w/o Towing Package:

(1) Detach all the clamps and remove the No. 2 frame wire from the rear bumper reinforcement

sub-assembly.

EXTERIOR: REAR BUMPER (for Resin Type Bumper): DISASSEMB...

Text in Illustration

*A

w/ Intuitive Parking Assist System

*B

w/o Intuitive Parking Assist System

*C

w/ Blind Spot Monitor System

*D

w/o Blind Spot Monitor System

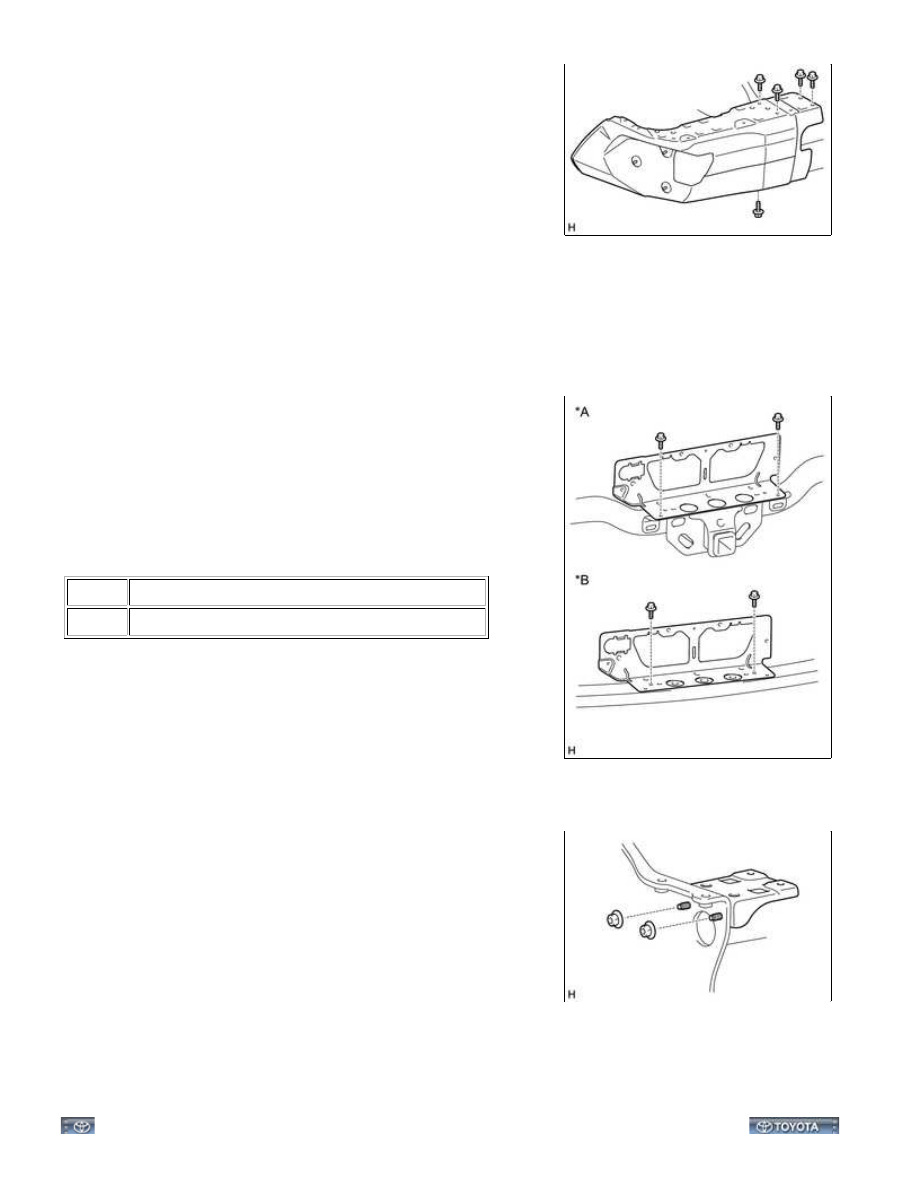

15. REMOVE REAR BUMPER SIDE STAY LH

EXTERIOR: REAR BUMPER (for Resin Type Bumper): DISASSEMB...

(a) Remove the 5 bolts and rear bumper side stay LH.

16. REMOVE REAR BUMPER SIDE STAY RH

HINT:

Use the same procedure described for the LH side.

17. REMOVE REAR BUMPER PLATE

(a) Remove the 2 bolts and rear bumper plate.

Text in Illustration

*A

w/ Towing Package

*B

w/o Towing Package

18. REMOVE REAR BUMPER UPPER COVER LH

(a) Remove the 2 nuts and rear bumper upper cover LH.

19. REMOVE REAR BUMPER UPPER COVER RH

HINT:

Use the same procedure described for the LH side.

EXTERIOR: REAR BUMPER (for Resin Type Bumper): DISASSEMB...
