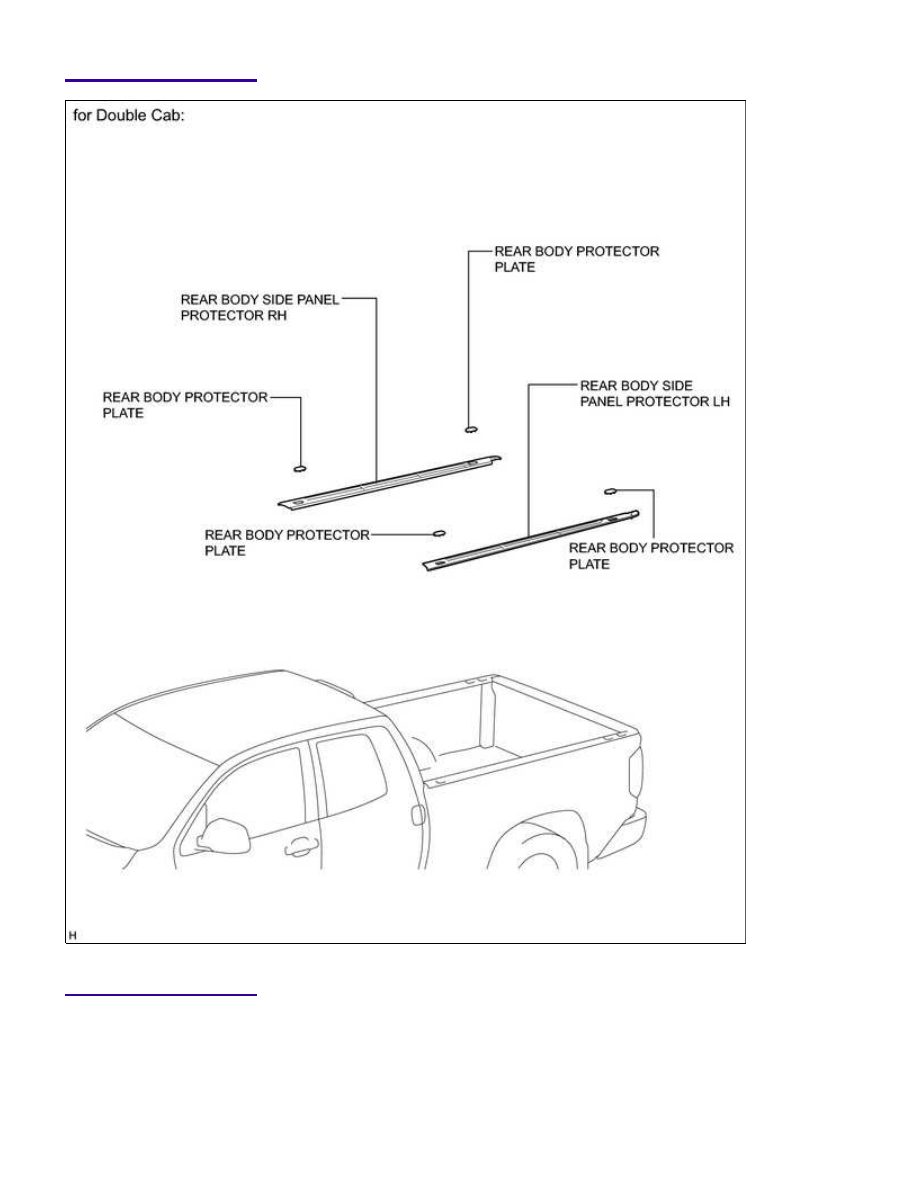

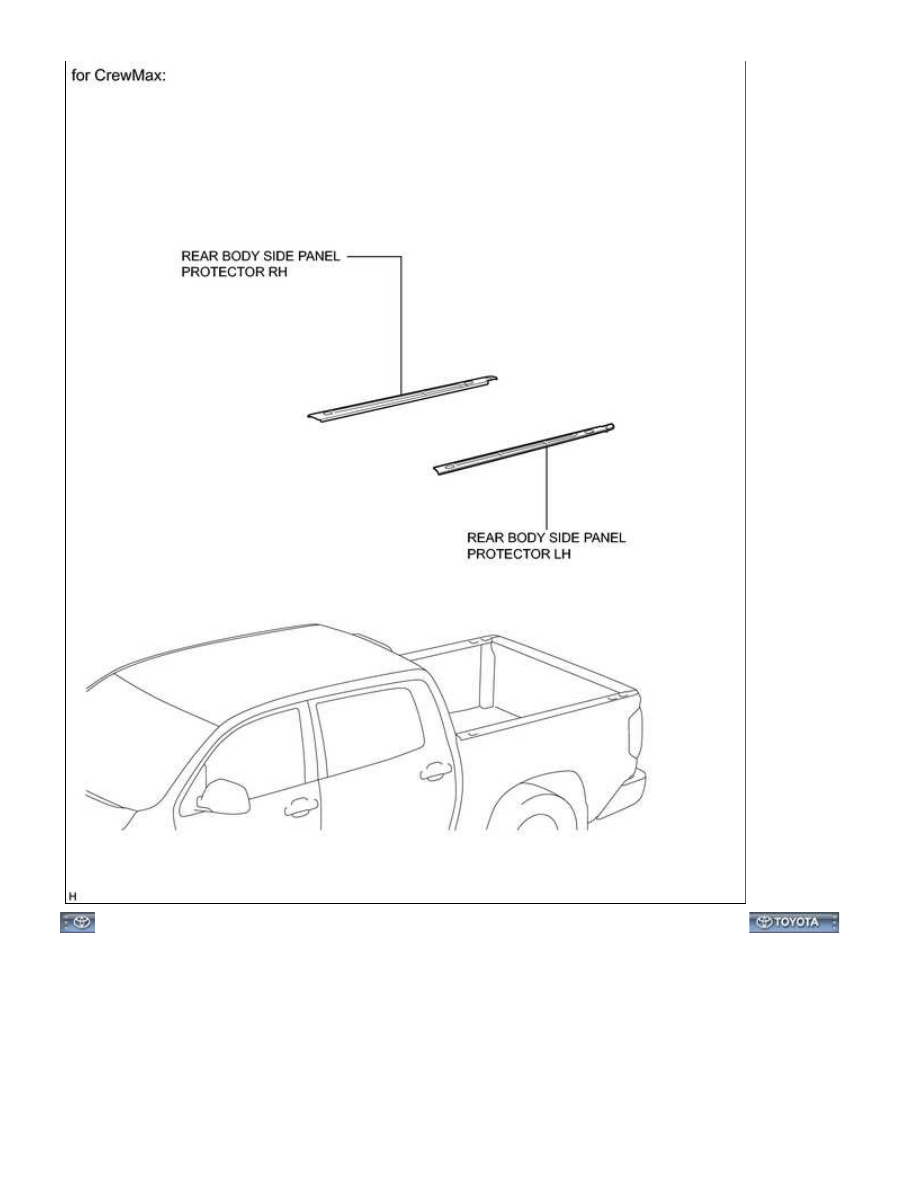

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: COMPONE...

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: COMPONE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002X2M00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

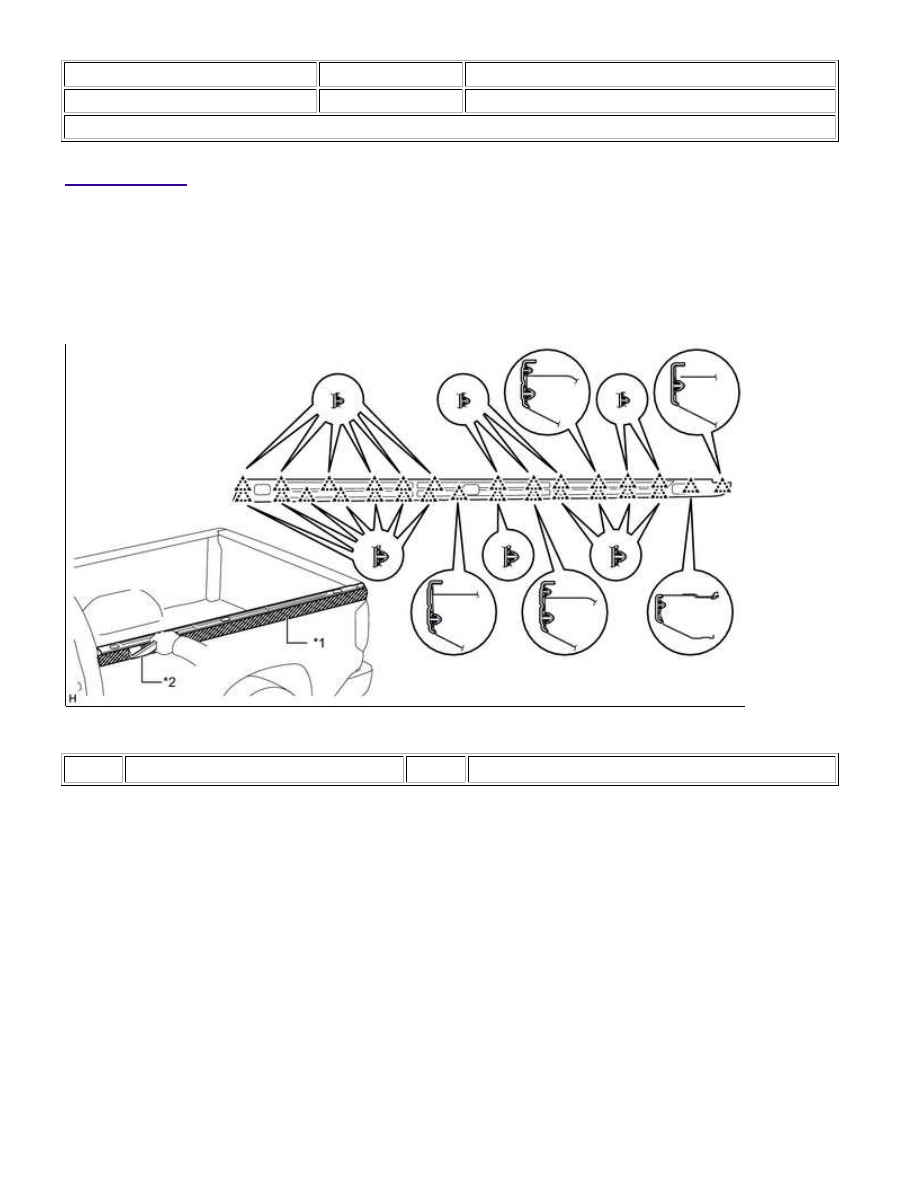

1. REMOVE REAR BODY SIDE PANEL PROTECTOR LH

(a) for Regular Cab:

(1) Put protective tape around the rear body side panel protector LH.

(2) Using moulding remover D, detach the 28 clips and remove the rear body side panel protector LH.

(3) Remove the rear body protector plate.

Text in Illustration

*1

Protective Tape

*2

Moulding Remover D

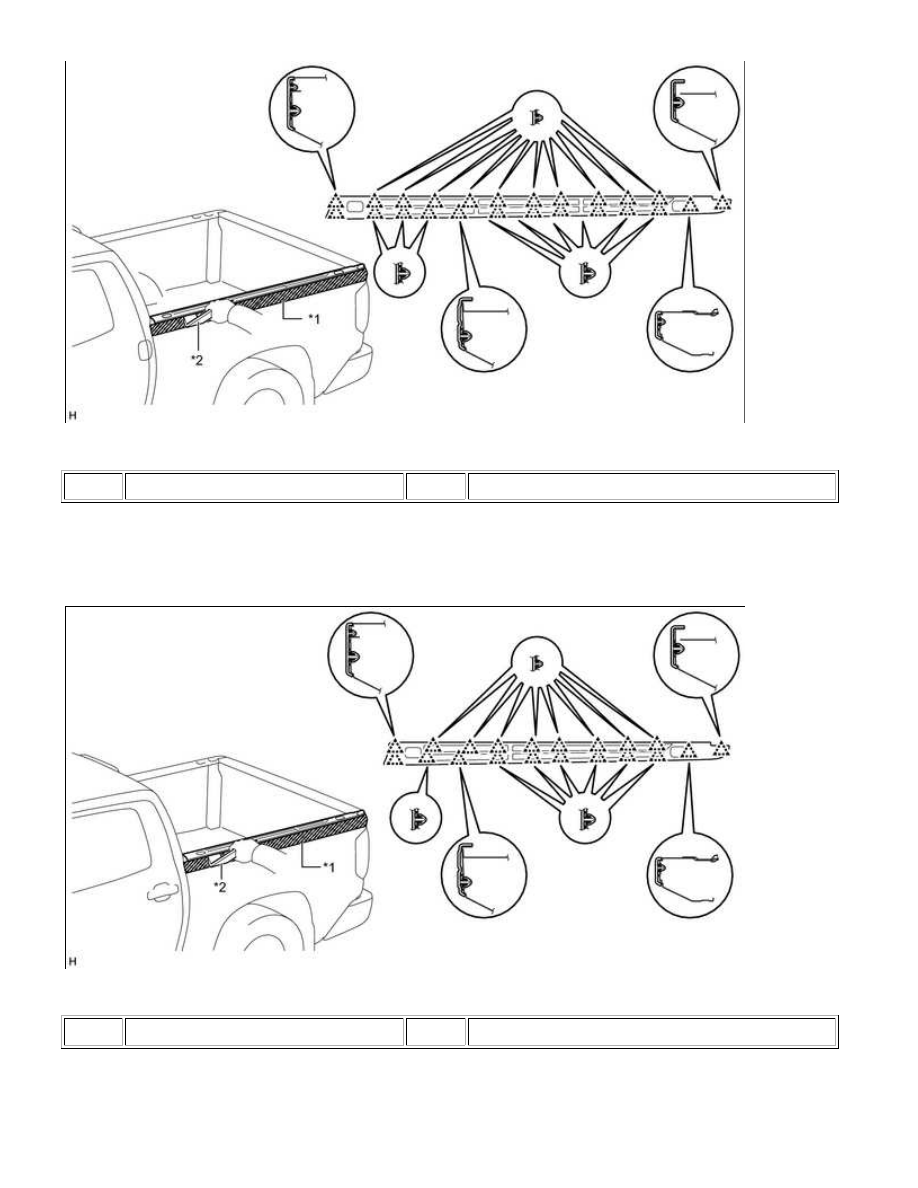

(b) for Double Cab:

(1) Put protective tape around the rear body side panel protector LH.

(2) Using moulding remover D, detach the 24 clips and remove the rear body side panel protector LH.

(3) Remove the rear body protector plate.

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: REMOVAL; ...

Text in Illustration

*1

Protective Tape

*2

Moulding Remover D

(c) for CrewMax:

(1) Put protective tape around the rear body side panel protector LH.

(2) Using moulding remover D, detach the 20 clips and remove the rear body side panel protector LH.

Text in Illustration

*1

Protective Tape

*2

Moulding Remover D

2. REMOVE REAR BODY SIDE PANEL PROTECTOR RH

HINT:
