Toyota Tundra (2015 year). Manual - part 2914

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W7700AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE (w/ Off Road Package): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

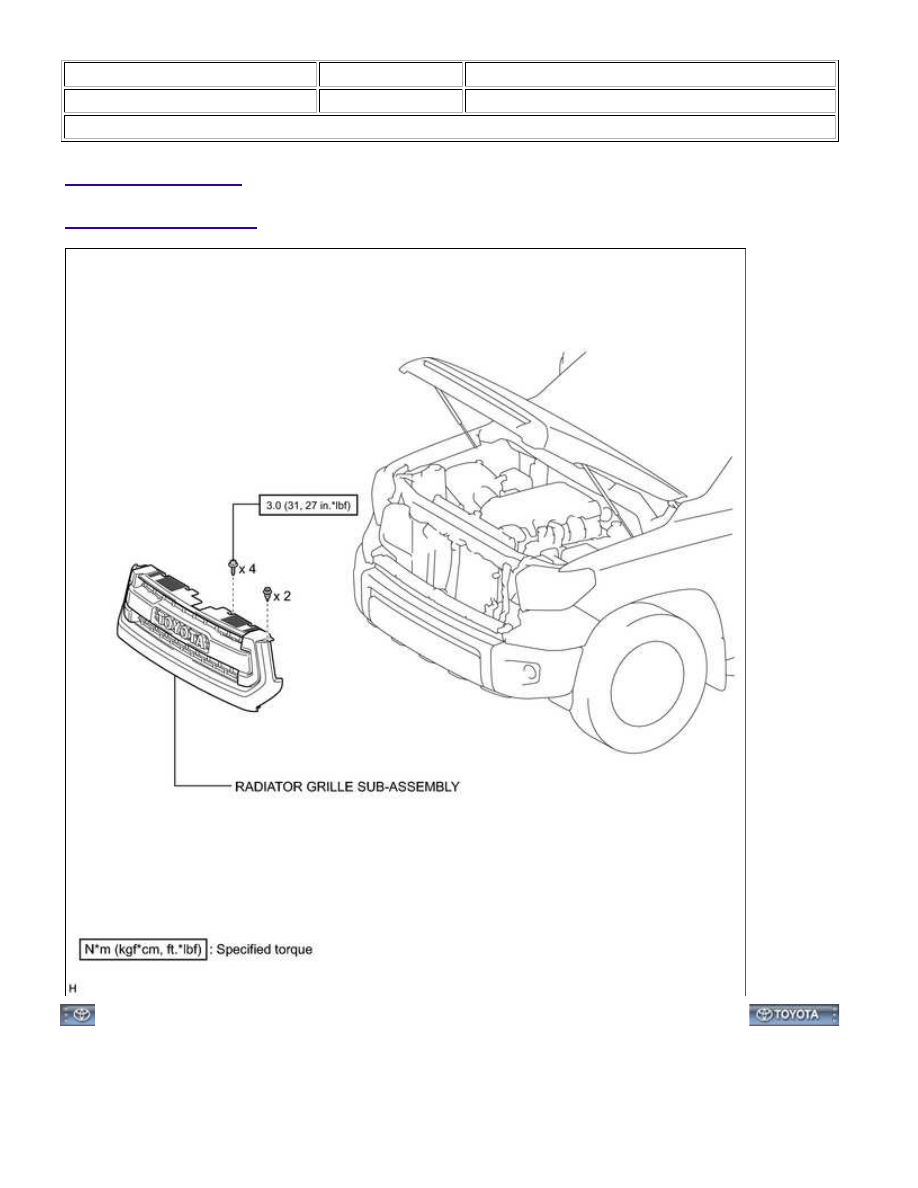

COMPONENTS

ILLUSTRATION

EXTERIOR: RADIATOR GRILLE (w/ Off Road Package): COMPON...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7800AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE (w/ Off Road Package): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

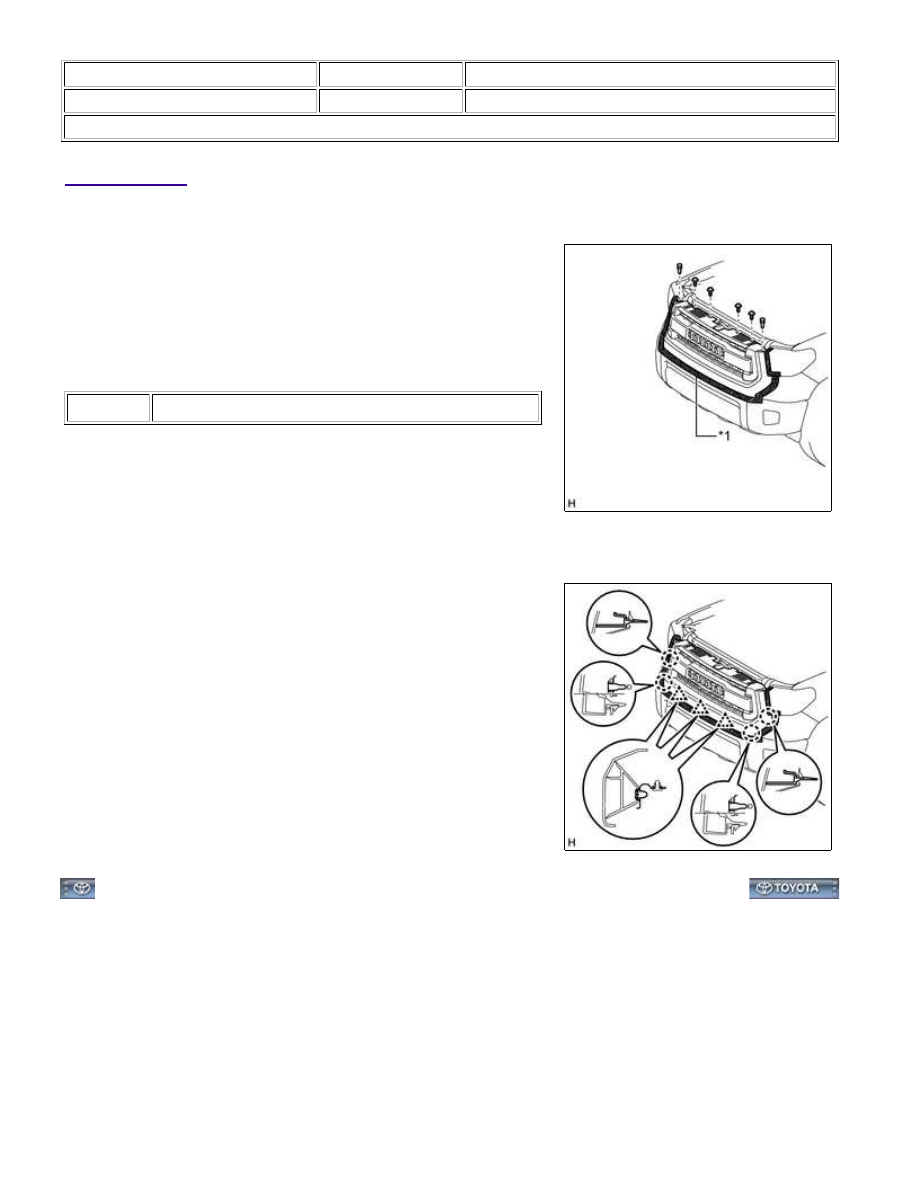

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

(a) Put protective tape around the radiator grille sub-assembly.

Text in Illustration

*1

Protective Tape

(b) Remove the 4 screws and 2 clips.

(c) Detach the 4 claws and 3 clips and remove the radiator grille

sub-assembly.

EXTERIOR: RADIATOR GRILLE (w/ Off Road Package): REMOVAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7600AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE (w/ Off Road Package): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

(a) Attach the 4 claws and 3 clips to install the radiator grille sub-assembly.

(b) Install the 4 screws and 2 clips.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

EXTERIOR: RADIATOR GRILLE (w/ Off Road Package): INSTALL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002X2L00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

EXTERIOR: REAR BODY SIDE PANEL PROTECTOR: COMPONE...
