ILLUSTRATION

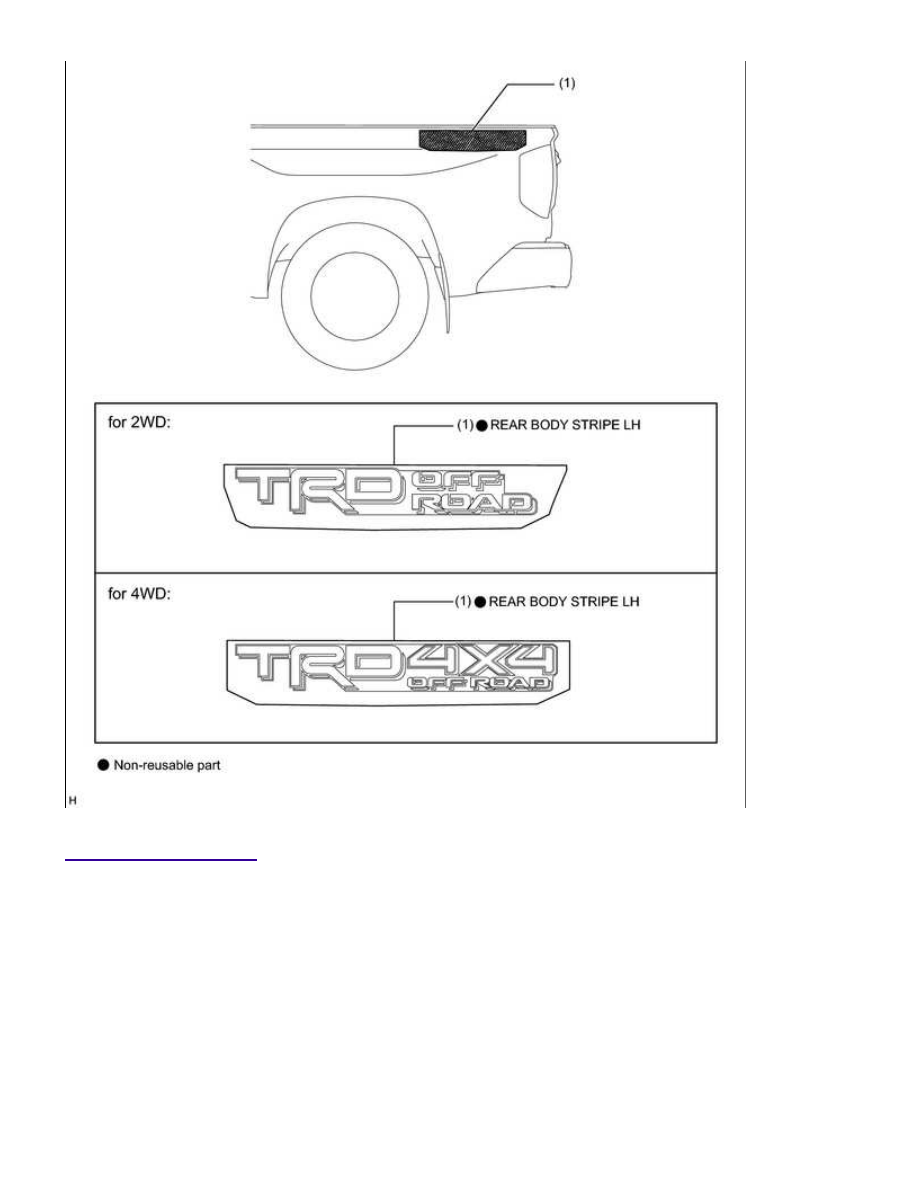

EXTERIOR: NAME PLATE: COMPONENTS; 2015 MY Tundra [08/20...

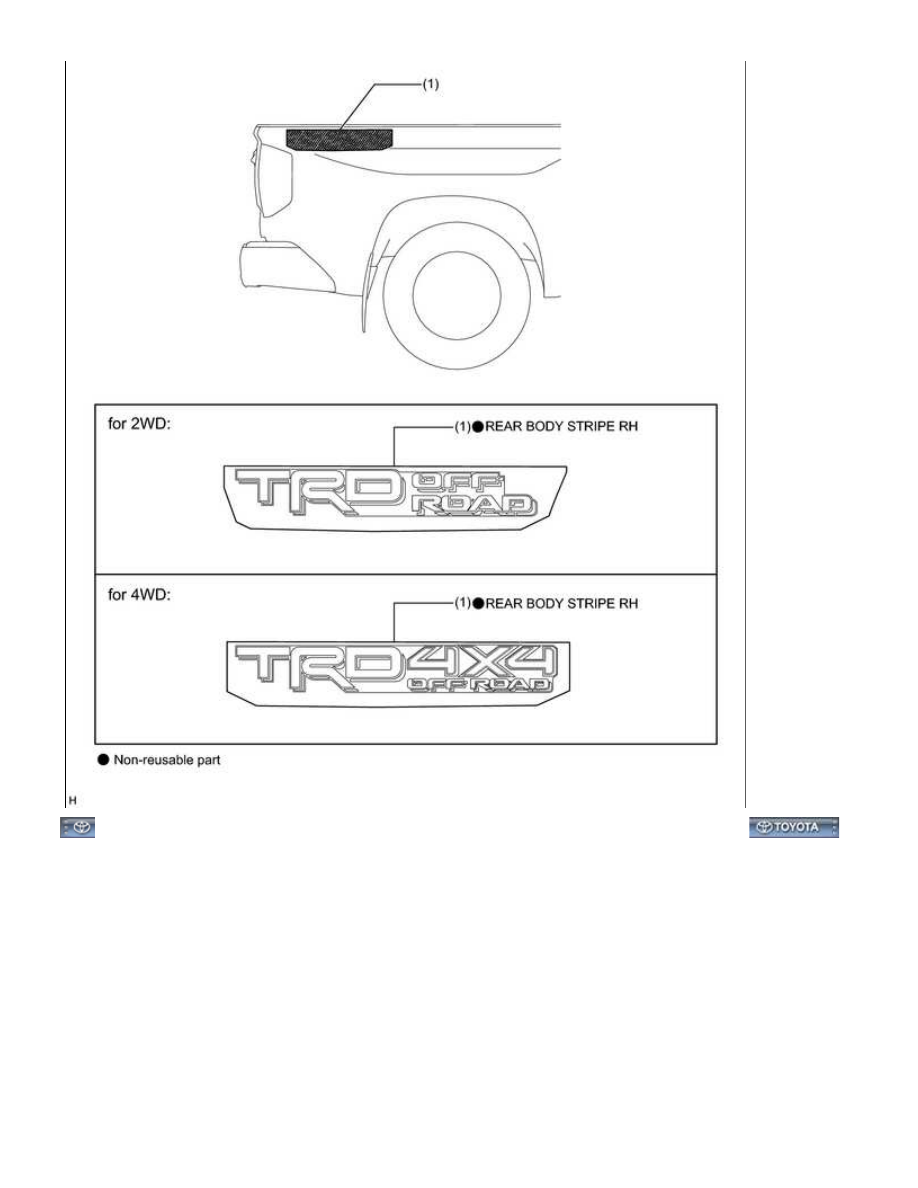

EXTERIOR: NAME PLATE: COMPONENTS; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003YBW01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: NAME PLATE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT FENDER PLATE LH

HINT:

When removing the front fender plate LH, heat the vehicle body and front fender plate LH using a heat

light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Front Fender Plate LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body or front fender plate LH excessively.

(a) Put protective tape around the front fender plate LH.

(b) Using a heat light, heat the vehicle body and front fender plate LH.

(c) Insert piano wire between the vehicle body and front fender plate LH.

(d) Tie objects that can serve as handles (for example, wooden blocks) to the piano wire ends.

(e) Pull the piano wire and scrape off the double-sided tape that holds the front fender plate LH to the vehicle

body.

NOTICE:

Be careful not to damage the vehicle body.

(f) Remove the front fender plate LH.

Text in Illustration

*1

Protective Tape

*2

Wooden Block

EXTERIOR: NAME PLATE: REMOVAL; 2015 MY Tundra [08/2014 -   ...

2. REMOVE FRONT FENDER PLATE RH

HINT:

Use the same procedure described for the LH side.

3. REMOVE DOOR NAME PLATE LH

HINT:

When removing the door name plate LH, heat the vehicle body and door name plate LH using a heat light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Door Name Plate LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body or door name plate LH excessively.

(a) Put protective tape around the door name plate LH.

(b) Using a heat light, heat the vehicle body and door name plate LH.

(c) Insert piano wire between the vehicle body and door name plate LH.

(d) Tie objects that can serve as handles (for example, wooden blocks) to the piano wire ends.

(e) Pull the piano wire and scrape off the double-sided tape that holds the door name plate LH to the vehicle

body.

NOTICE:

Be careful not to damage the vehicle body.

(f) Remove the door name plate LH.

Text in Illustration

*1

Protective Tape

*2

Wooden Block

4. REMOVE DOOR NAME PLATE RH

HINT:

EXTERIOR: NAME PLATE: REMOVAL; 2015 MY Tundra [08/2014 -   ...
