ILLUSTRATION

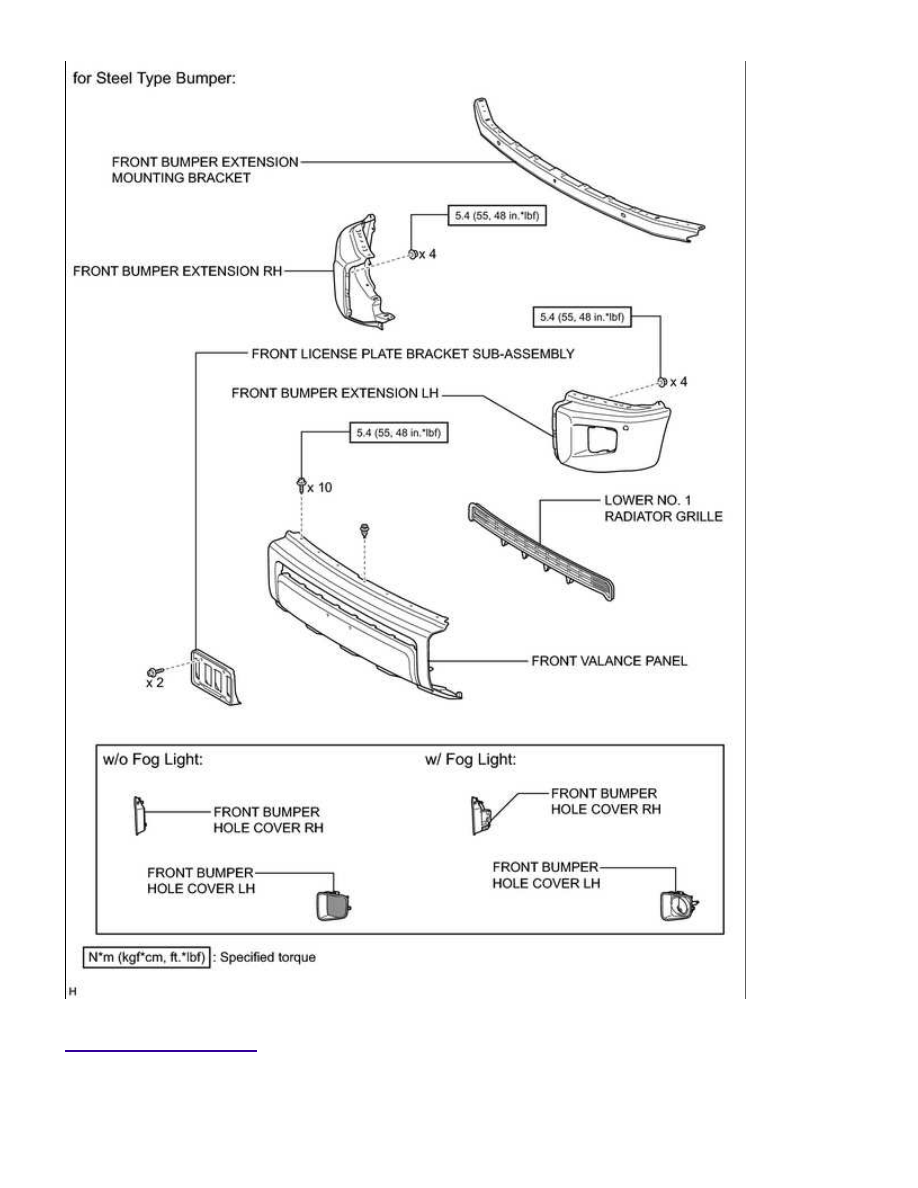

EXTERIOR: FRONT BUMPER: COMPONENTS; 2015 MY Tundra [0...

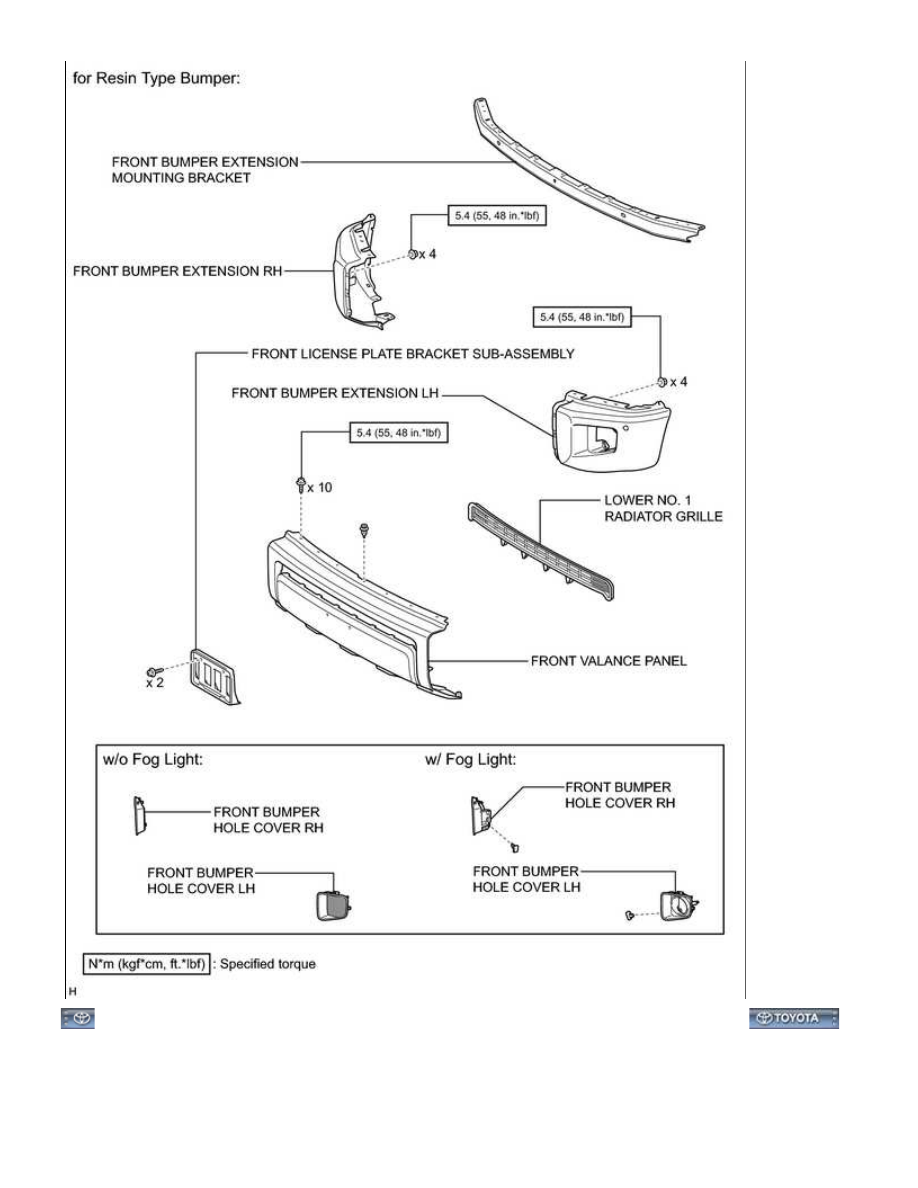

EXTERIOR: FRONT BUMPER: COMPONENTS; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W4N009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

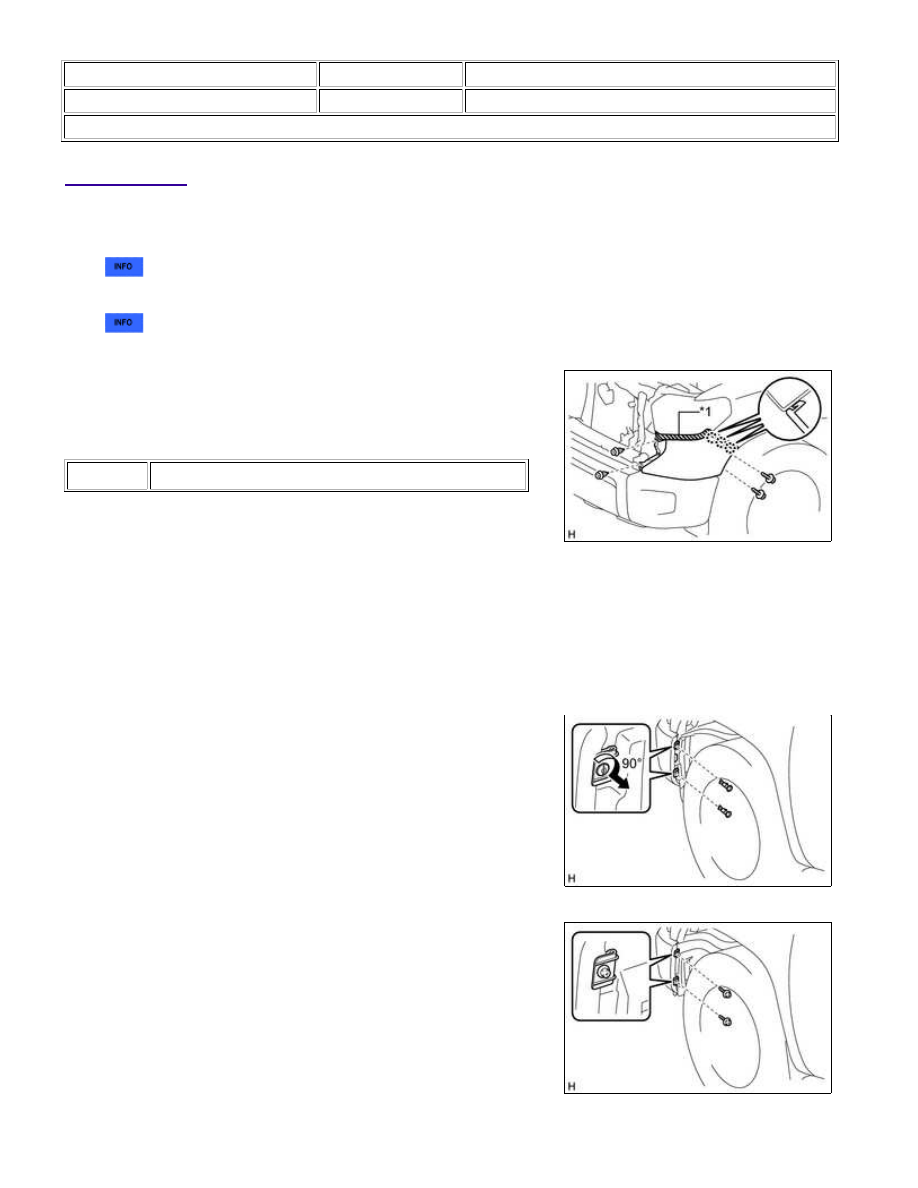

Title: EXTERIOR: FRONT BUMPER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

(a) for Standard:

(b) w/ Off Road Package:

2. REMOVE FRONT END PANEL LH

(a) Put protective tape around the front end panel LH.

Text in Illustration

*1

Protective Tape

(b) Remove the 2 screws and 2 clips.

(c) Detach the 3 claws and remove the front end panel LH.

3. REMOVE FRONT END PANEL RH

HINT:

Use the same procedure described for the LH side.

4. REMOVE FRONT BUMPER COVER

(a) for Steel Type Bumper:

(1) Using a screwdriver, turn the 2 pin hold clips remove the 2

pin hold clips.

HINT:

Use the same procedure for the RH and LH sides.

(b) for Resin Type Bumper:

(1) Remove the 2 screws.

HINT:

Use the same procedure for the RH and LH sides.

EXTERIOR: FRONT BUMPER: REMOVAL; 2015 MY Tundra [08/201...

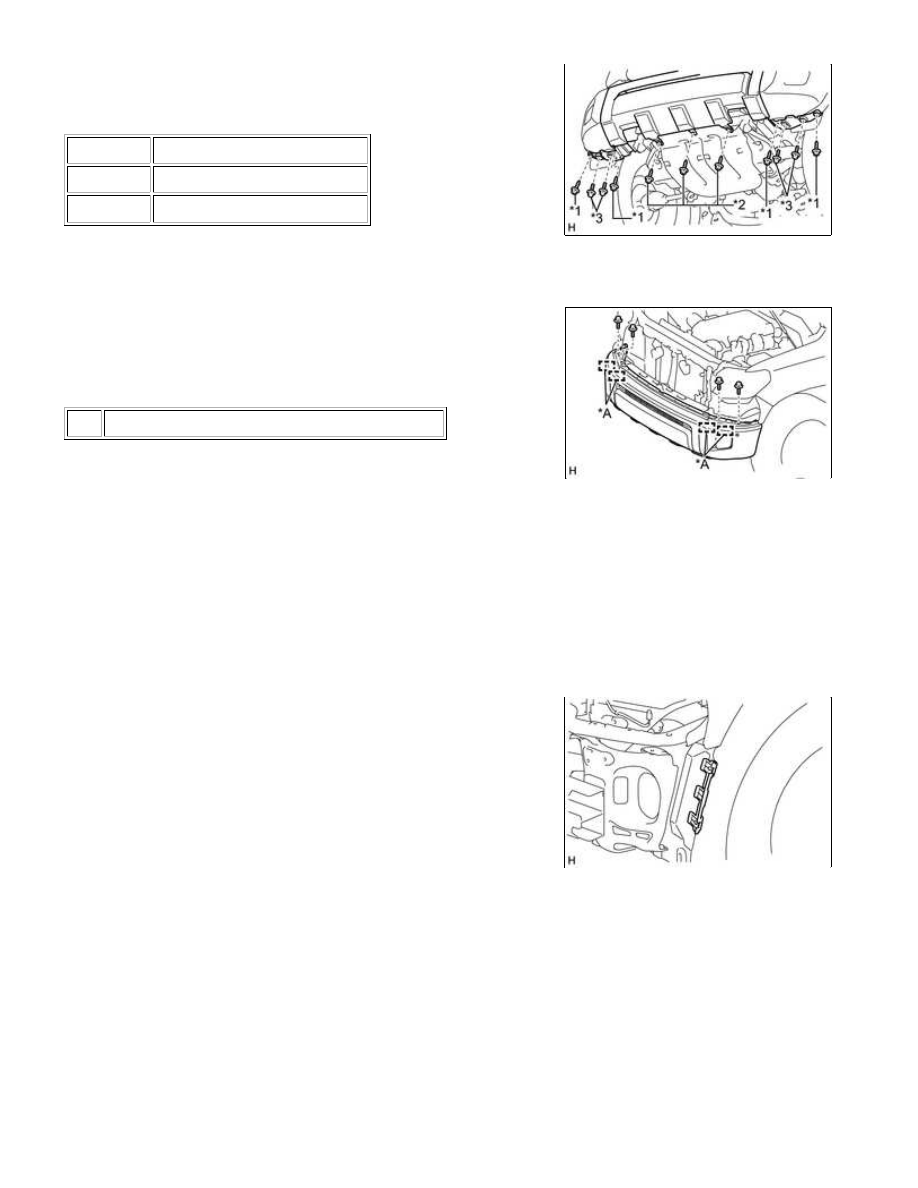

(c) Remove the 4 bolts.

Text in Illustration

*1

Screw A

*2

Screw B

*3

Bolt

(d) Remove the 4 screws labeled A and 3 screws labeled B.

(e) Remove the 4 bolts.

Text in Illustration

*A

w/ Intuitive Parking Assist System

(f) w/ Fog Light:

(1) Disconnect the fog light connectors and remove the front bumper cover.

(g) w/ Intuitive Parking Assist System:

(1) Detach the 4 clamps and disconnect the wire harness.

(2) Disconnect the ultrasonic sensor connectors and remove the front bumper cover.

5. REMOVE FRONT FENDER MAIN SEAL LH

(a) Remove the front fender main seal LH.

6. REMOVE FRONT FENDER MAIN SEAL RH

HINT:

Use the same procedure described for the LH side.

7. REMOVE FRONT BUMPER ARM LH
