Toyota Tundra (2015 year). Manual - part 2897

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7S00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER PANEL MUDGUARD: REMOVAL; 2015 MY Tundra [08/2014 -        ]

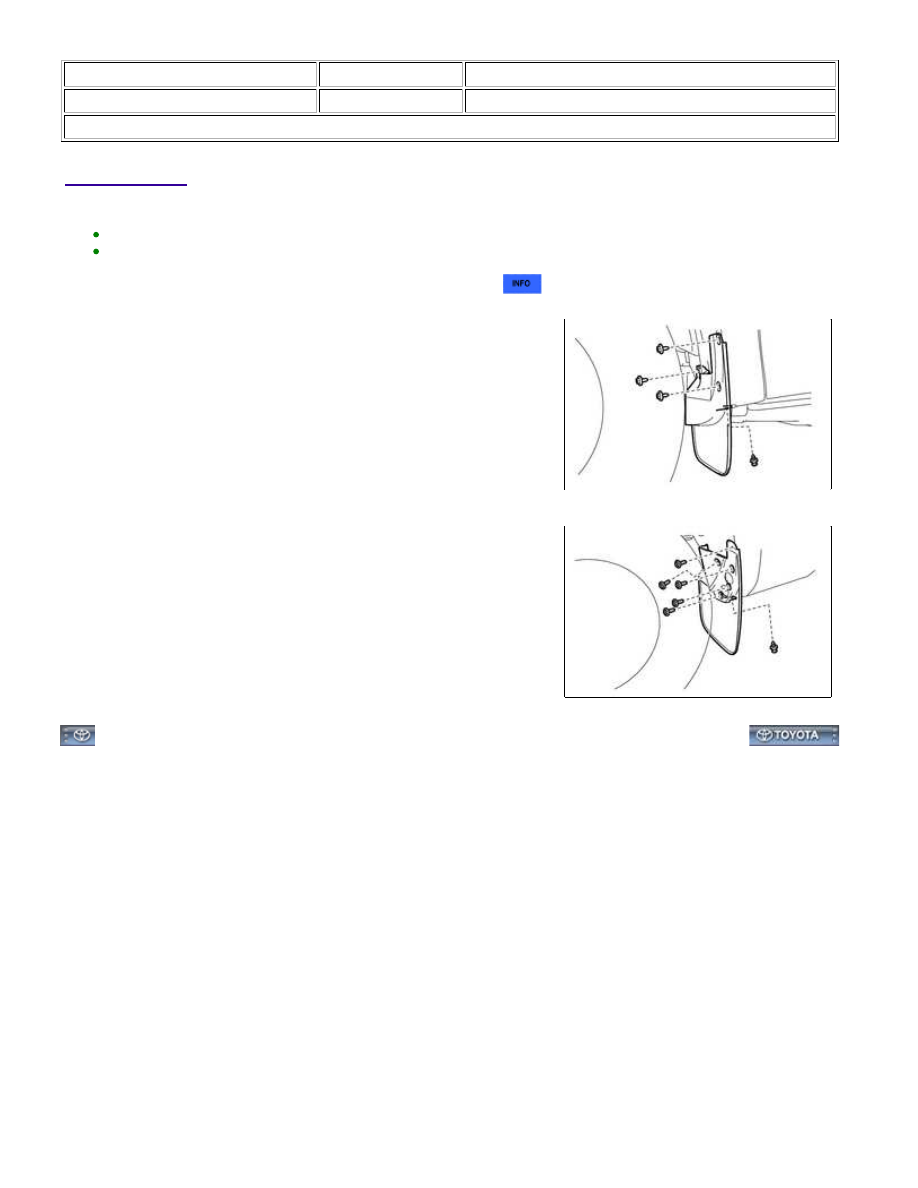

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.

1. REMOVE SIDE STEP ASSEMBLY LH (w/ Side Step)

2. REMOVE FRONT FENDER MUDGUARD LH

(a) Remove the clip.

(b) Remove the 3 screws and front fender mudguard LH.

3. REMOVE REAR QUARTER PANEL MUDGUARD LH

(a) Remove the clip.

(b) Remove the 5 screws and rear quarter panel mudguard LH.

EXTERIOR: FENDER PANEL MUDGUARD: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7Q00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER PANEL MUDGUARD: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.

1. INSTALL FRONT FENDER MUDGUARD LH

(a) Install the front fender mudguard LH with the 3 screws.

(b) Install the clip.

2. INSTALL REAR QUARTER PANEL MUDGUARD LH

(a) Install the rear quarter panel mudguard LH with the 5 screws.

(b) Install the clip.

3. INSTALL SIDE STEP ASSEMBLY LH (w/ Side Step)

EXTERIOR: FENDER PANEL MUDGUARD: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W4M009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

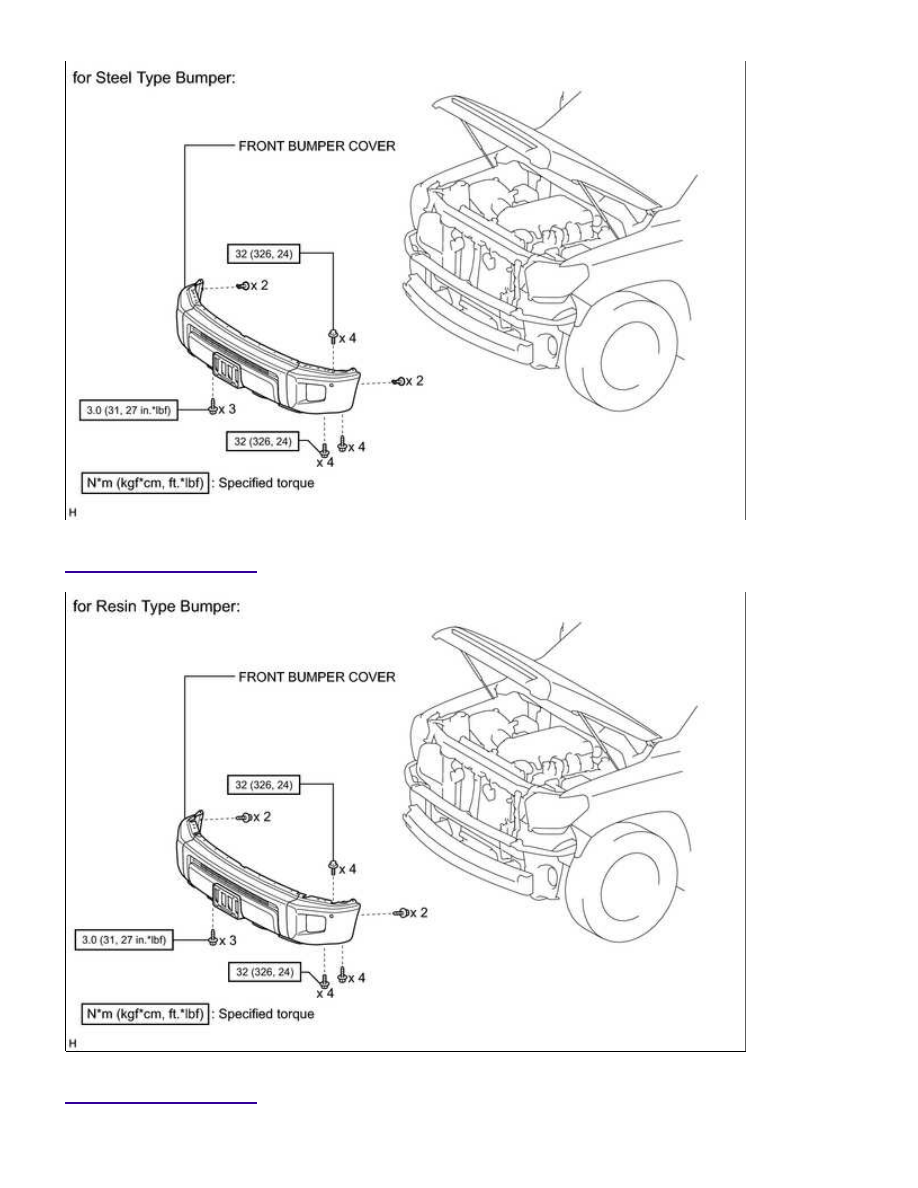

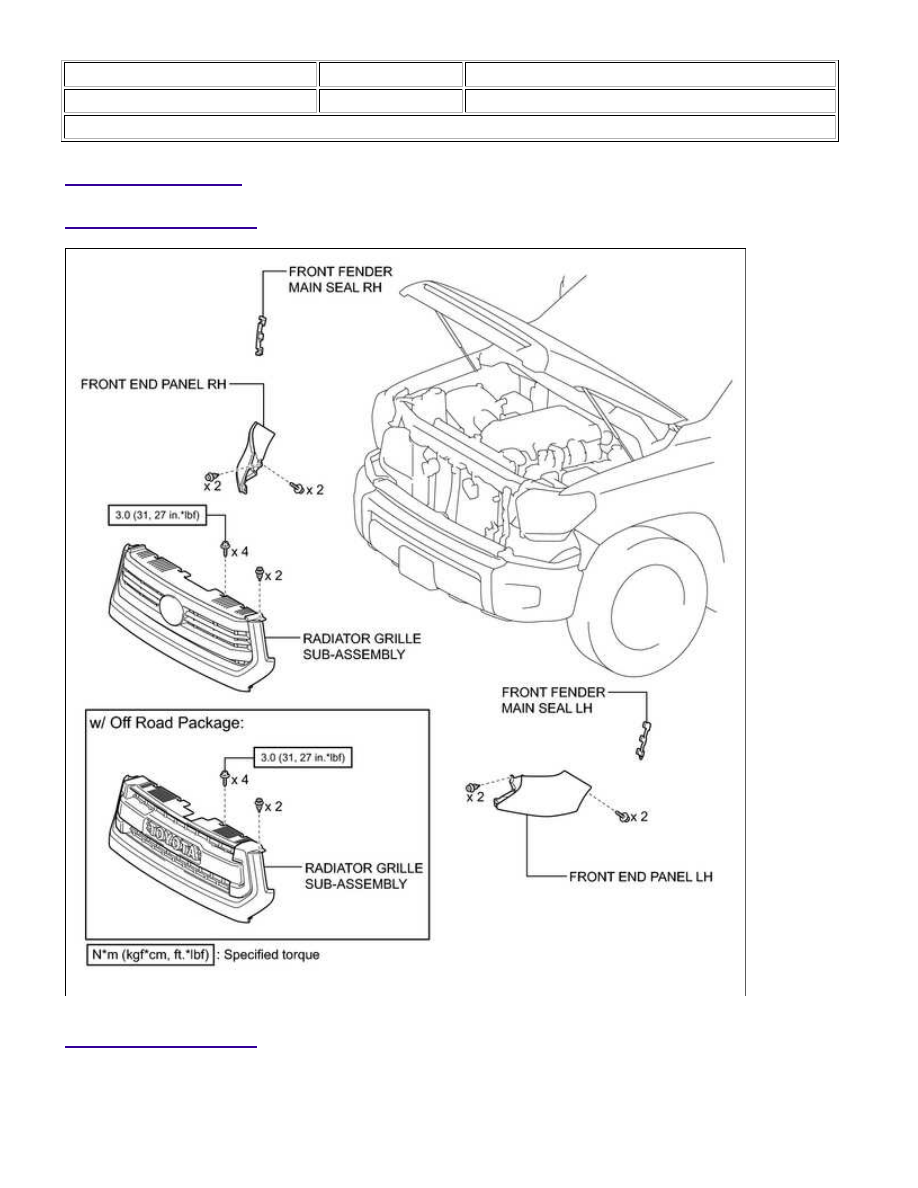

Title: EXTERIOR: FRONT BUMPER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

EXTERIOR: FRONT BUMPER: COMPONENTS; 2015 MY Tundra [0...

ILLUSTRATION

ILLUSTRATION

EXTERIOR: FRONT BUMPER: COMPONENTS; 2015 MY Tundra [0...
