(a) Remove the 4 screws and clip.

(b) Remove the 13 grommets and front fender liner RH.

8. REMOVE FRONT WHEEL OPENING EXTENSION PAD RH

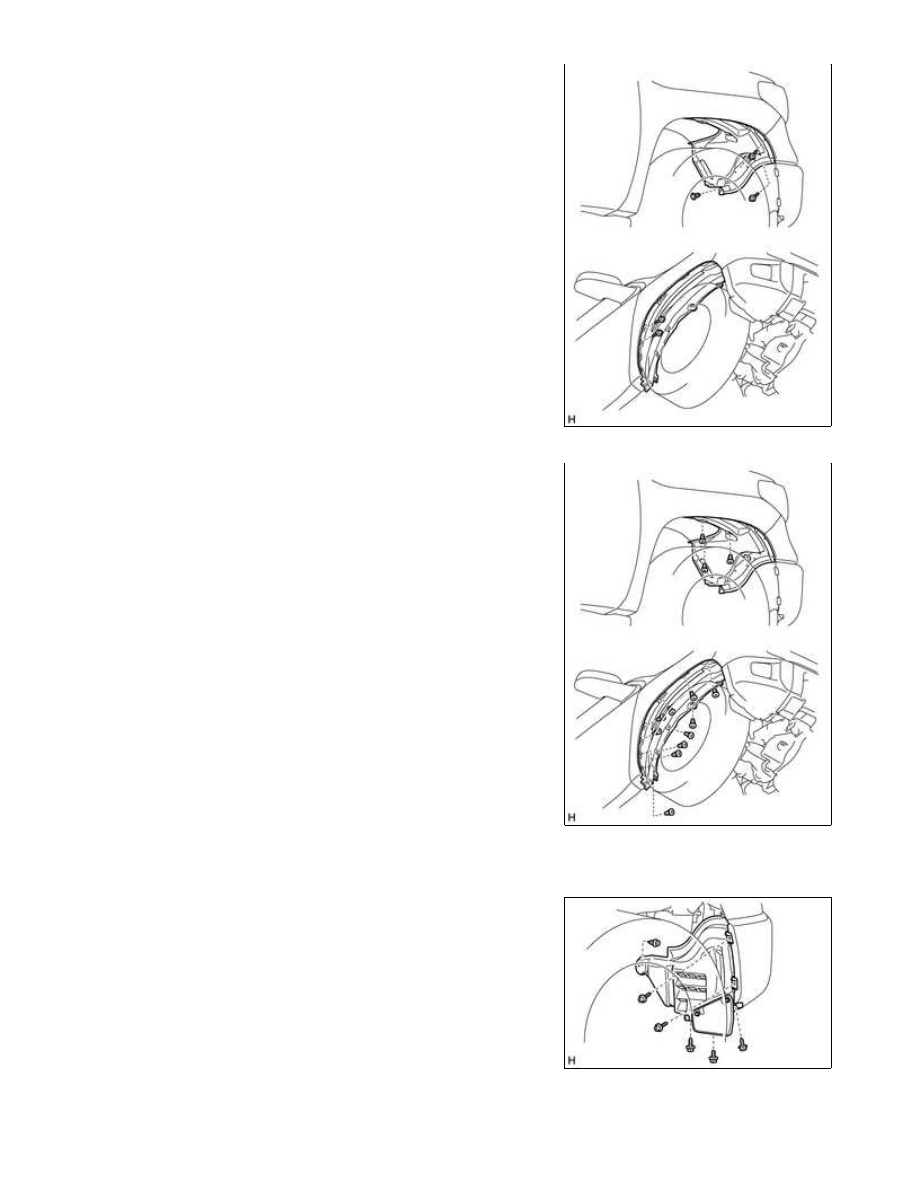

(a) for Resin Type Bumper:

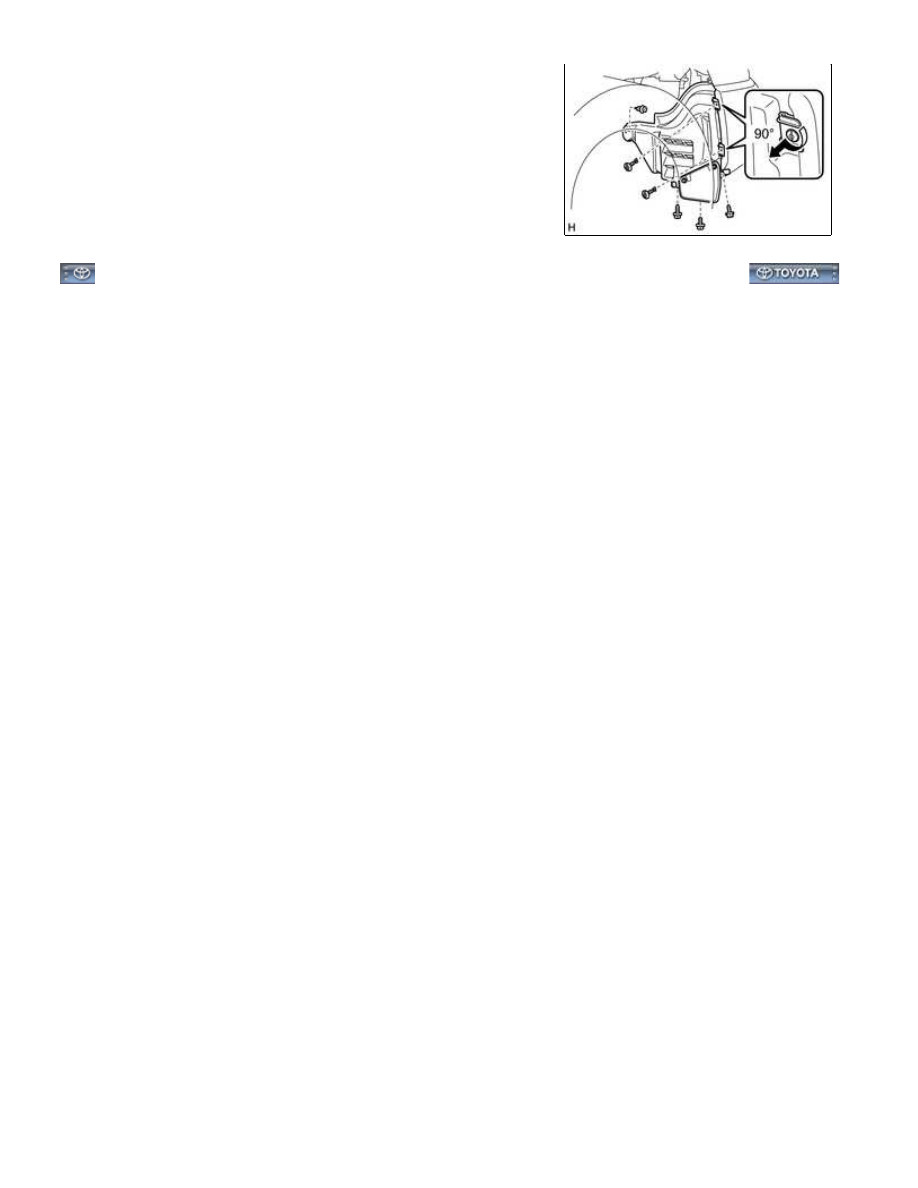

(1) Remove the clip.

(2) Remove the 5 screws and front wheel opening extension pad

RH.

EXTERIOR: FENDER LINER (for Front Side): REMOVAL; 2015 MY...

(b) for Steel Type Bumper:

(1) Using a screwdriver, remove the 2 pin hold clips.

(2) Remove the clip.

(3) Remove the 3 screws and front wheel opening extension pad

RH.

EXTERIOR: FENDER LINER (for Front Side): REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZSP009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER LINER (for Front Side): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FRONT WHEEL OPENING EXTENSION PAD LH

(a) for Resin Type Bumper:

(1) Install the front wheel opening extension pad LH with the 5 screws.

(2) Install the clip.

(b) for Steel Type Bumper:

(1) Install the front wheel opening extension pad LH with the 3 screws.

(2) Install the clip.

(3) Install the 2 pin hold clips.

2. INSTALL FRONT FENDER LINER LH

(a) Install the front fender liner LH with 13 new grommets.

(b) Install the 4 screws and clip.

3. INSTALL FRONT WHEEL OPENING EXTENSION PAD RH

(a) for Resin Type Bumper:

(1) Install the front wheel opening extension pad RH with the 5 screws.

(2) Install the clip.

(b) for Steel Type Bumper:

(1) Install the front wheel opening extension pad RH with the 3 screws.

(2) Install the clip.

(3) Install the 2 pin hold clips.

4. INSTALL FRONT FENDER LINER RH

(a) Install the front fender liner RH with 13 new grommets.

(b) Install the 4 screws and clip.

5. INSTALL FRONT FENDER MUDGUARD LH (w/ Mudguard)

6. INSTALL FRONT FENDER MUDGUARD RH (w/ Mudguard)

HINT:

Use the same procedure described for the LH side.

7. INSTALL SIDE STEP ASSEMBLY LH (w/ Side Step)

8. INSTALL SIDE STEP ASSEMBLY RH (w/ Side Step)

HINT:

Use the same procedure described for the LH side.

EXTERIOR: FENDER LINER (for Front Side): INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZST009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER LINER (for Rear Side): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

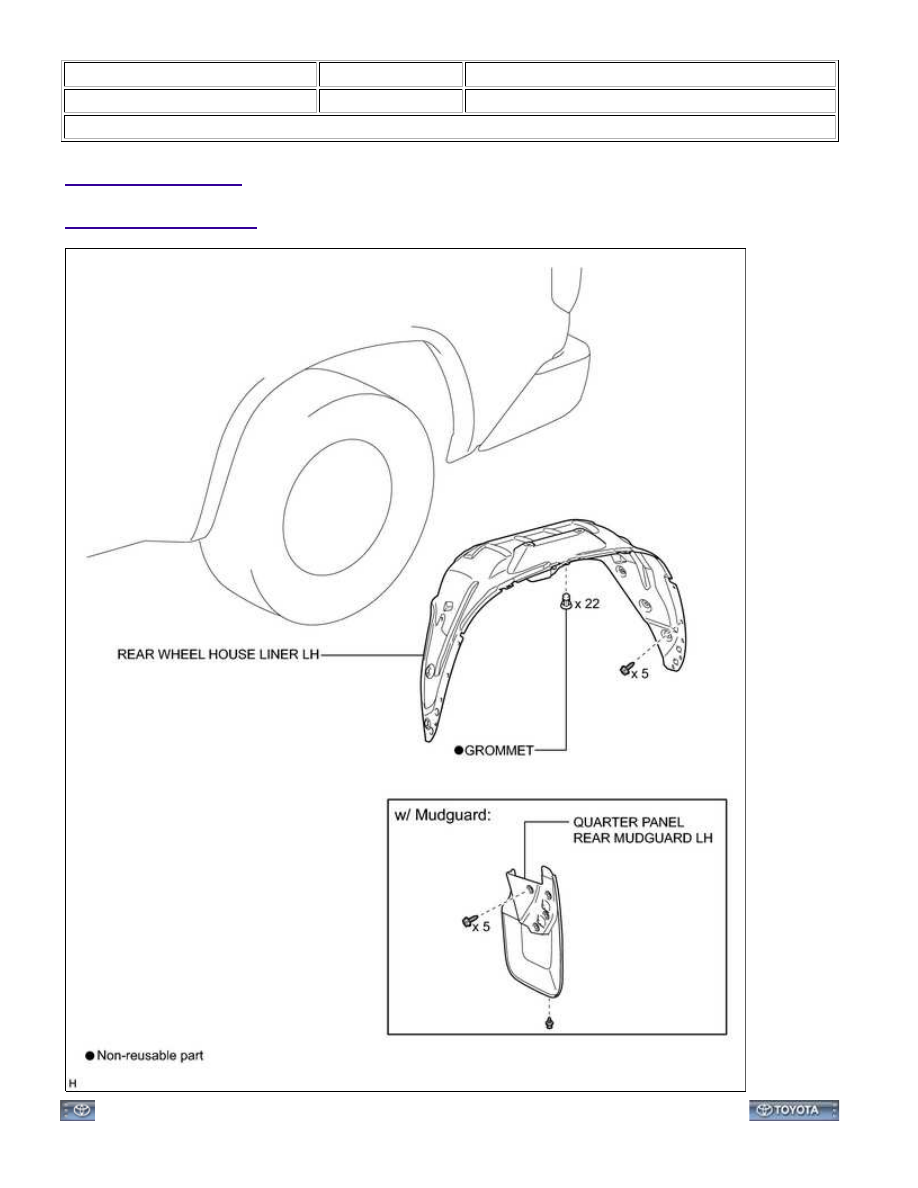

ILLUSTRATION

EXTERIOR: FENDER LINER (for Rear Side): COMPONENTS; 2015...
