Toyota Tundra (2015 year). Manual - part 2893

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZTO00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: DECK BOARD RAIL: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

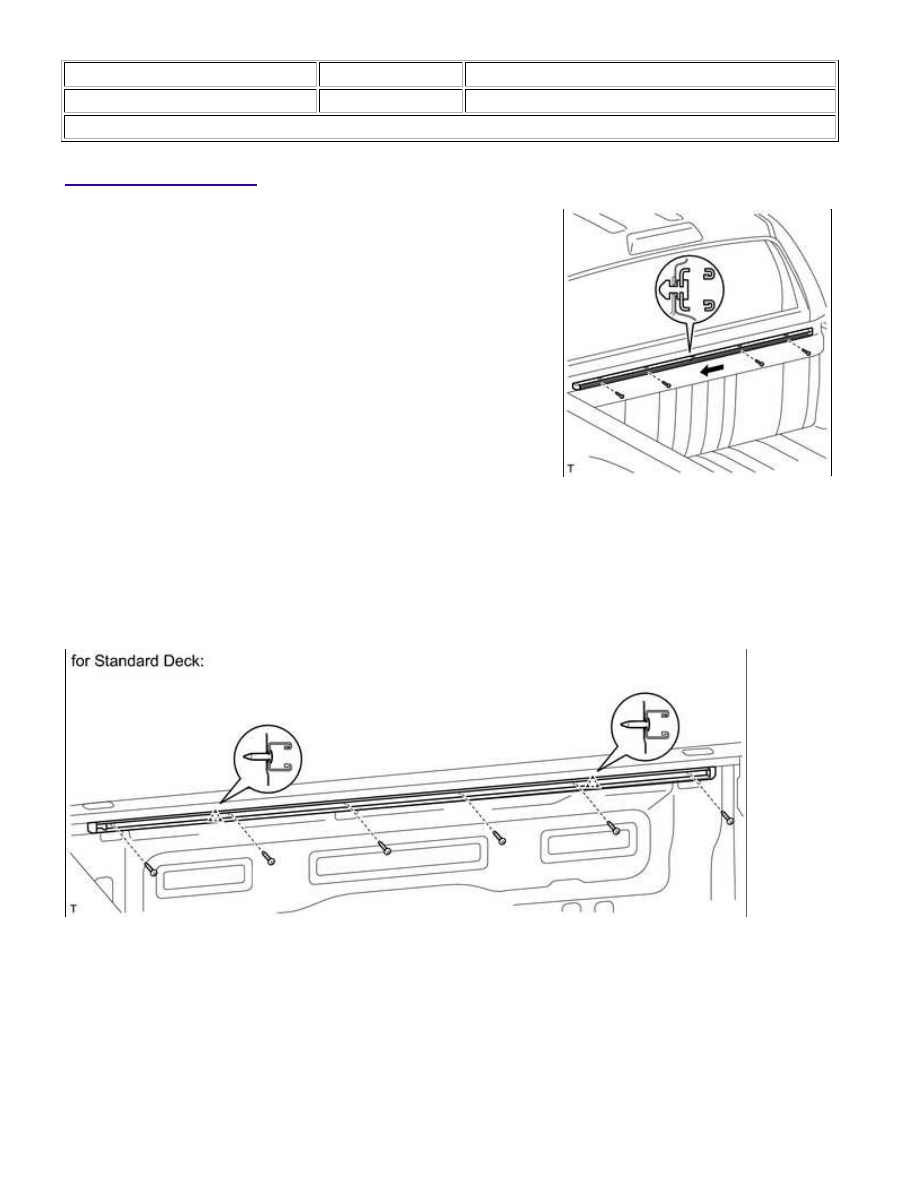

INSTALLATION

1. INSTALL UPPER HEADER BOARD RAIL

(a) Slide the rail in the direction shown in the illustration to install

it.

(b) Using a T30 "TORX" socket, install the 4 bolts.

2. INSTALL REAR SIDE PANEL TOP RAIL LH

(a) for Standard Deck:

Install the rear side panel top rail.

(1) Attach the 2 clips to install the rail.

(2) Using a T30 "TORX" socket, install the 6 bolts.

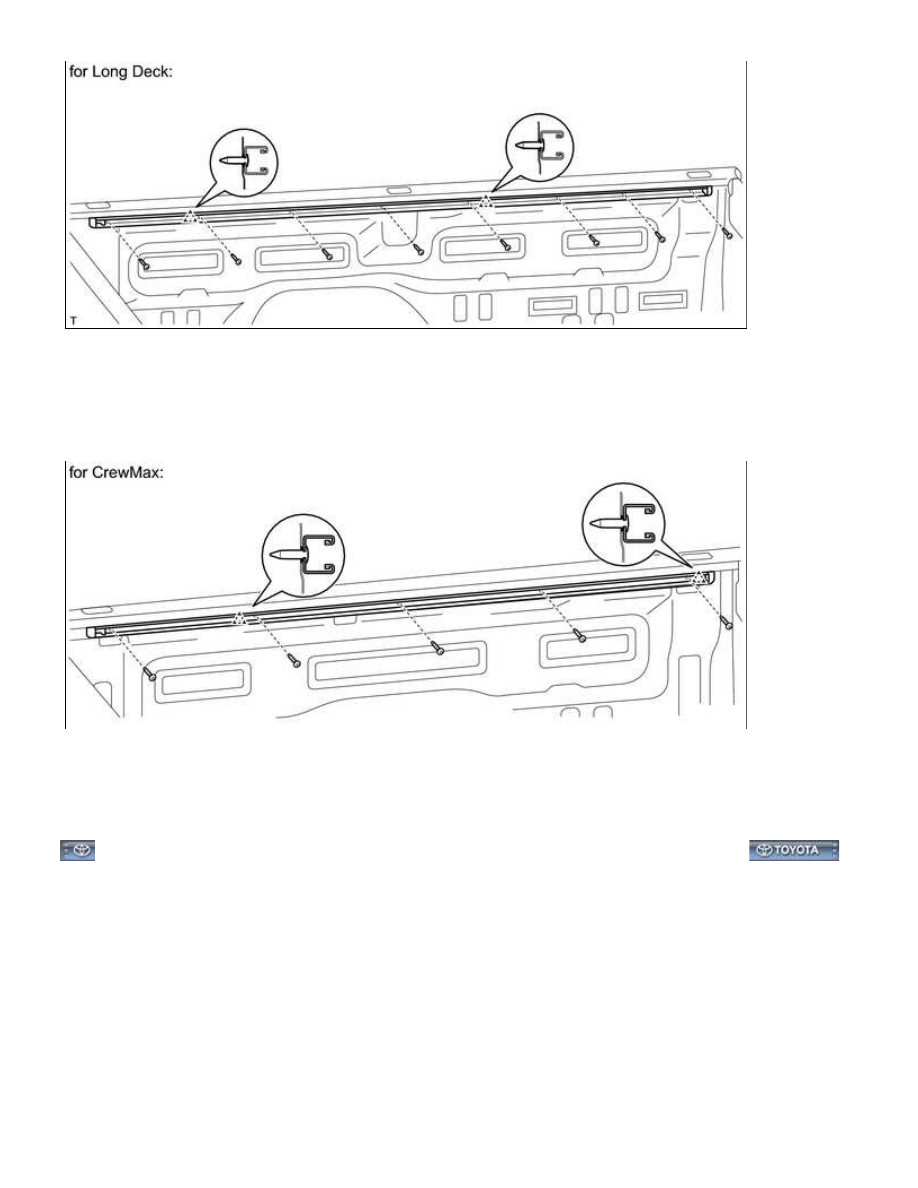

(b) for Long Deck:

Install the rear side panel top rail.

(1) Attach the 2 clips to install the rail.

(2) Using a T30 "TORX" socket, install the 8 bolts.

EXTERIOR: DECK BOARD RAIL: INSTALLATION; 2015 MY Tundr...

(c) for CrewMax:

Install the rear side panel top rail.

(1) Attach the 2 clips to install the rail.

(2) Using a T30 "TORX" socket, install the 5 bolts.

3. INSTALL REAR SIDE PANEL TOP RAIL RH

HINT:

Use the same procedures described for the LH side.

EXTERIOR: DECK BOARD RAIL: INSTALLATION; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZSQ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

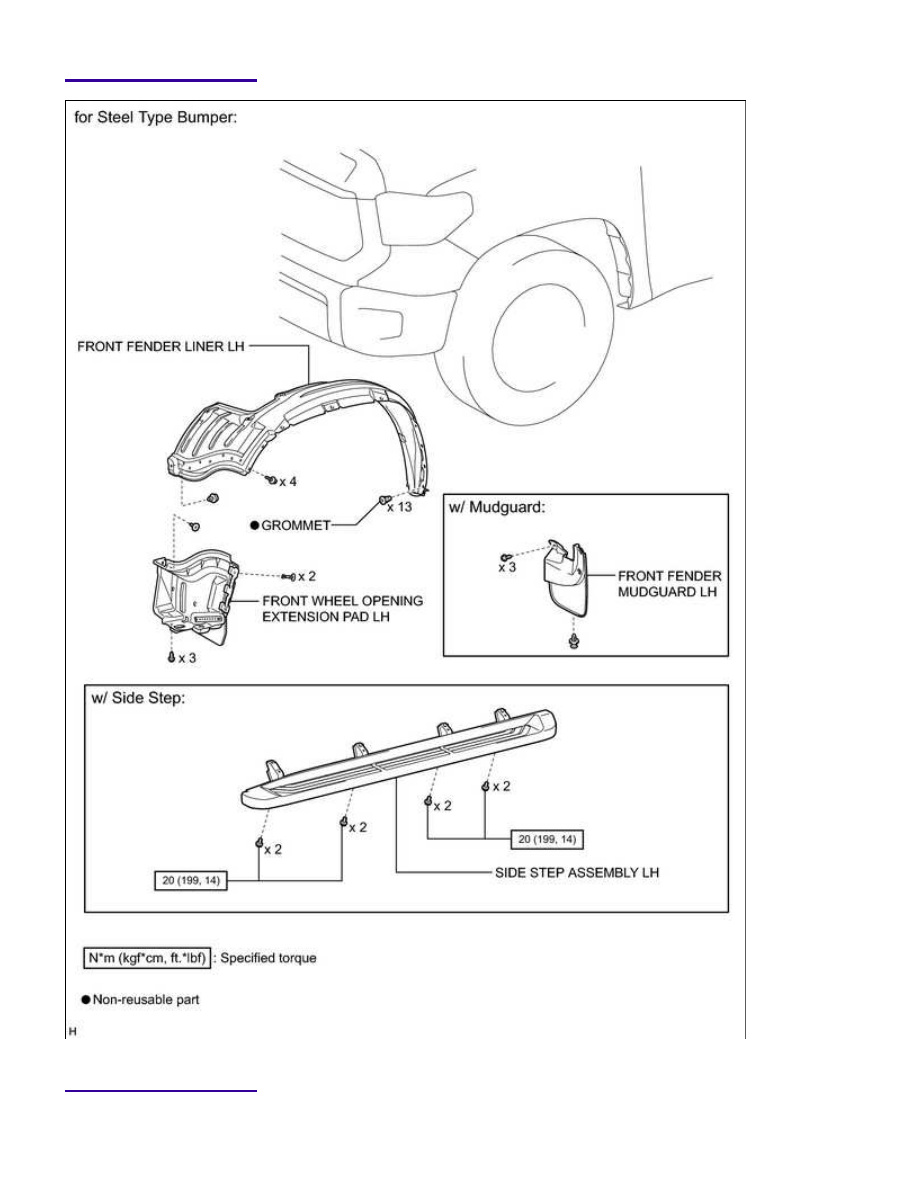

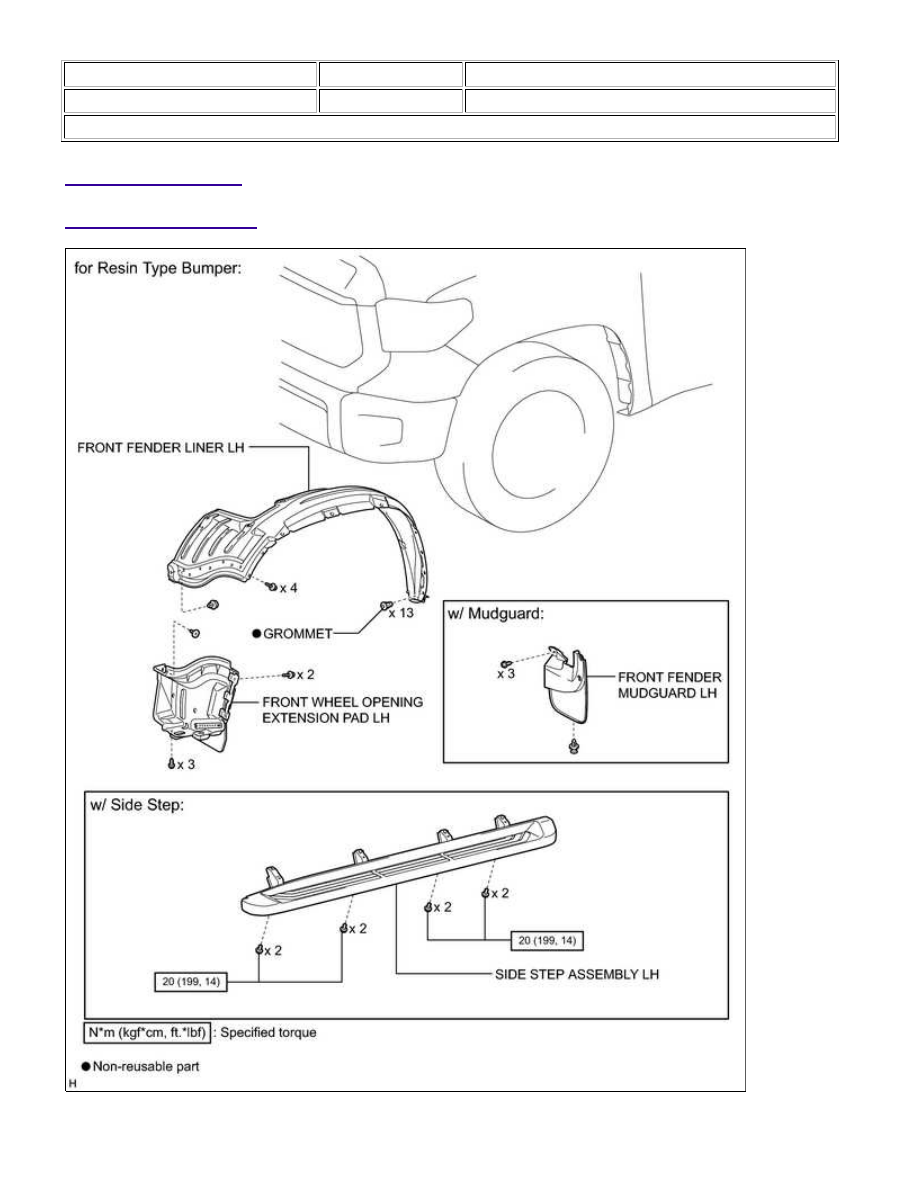

Title: EXTERIOR: FENDER LINER (for Front Side): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

EXTERIOR: FENDER LINER (for Front Side): COMPONENTS; 201...

ILLUSTRATION

ILLUSTRATION

EXTERIOR: FENDER LINER (for Front Side): COMPONENTS; 201...
