(b) Install the bolt to the tail gate.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

5. INSTALL REAR BODY TAIL GATE ASSEMBLY

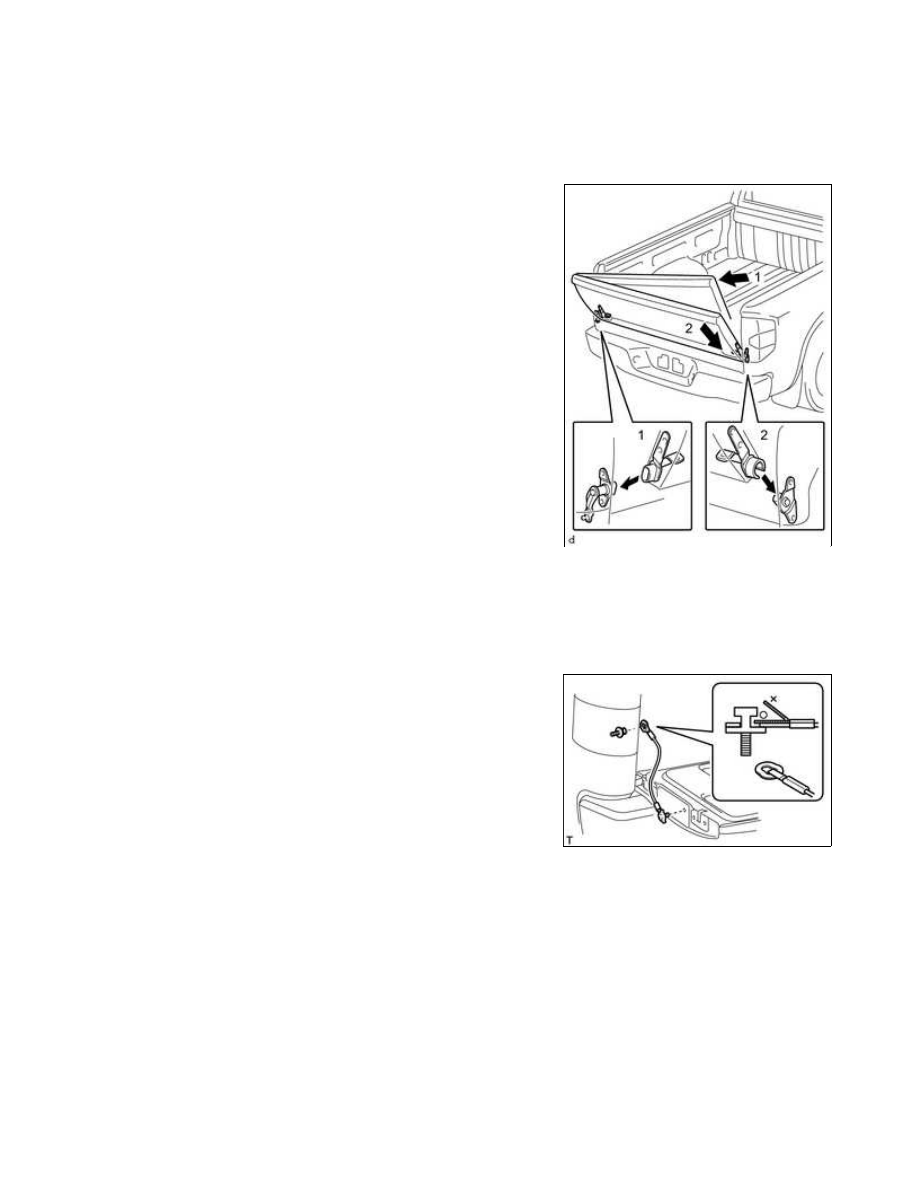

6. INSTALL TAIL GATE STAY ASSEMBLY

(a) Install the tail gate cable and gate side shaft to the tail gate.

Torque:

14 N·m {143 kgf·cm, 10ft·lbf}

(b) Install the tail gate cable and deck side shaft to the body.

Torque:

14 N·m {143 kgf·cm, 10ft·lbf}

HINT:

Use the same procedures described above to the other side.

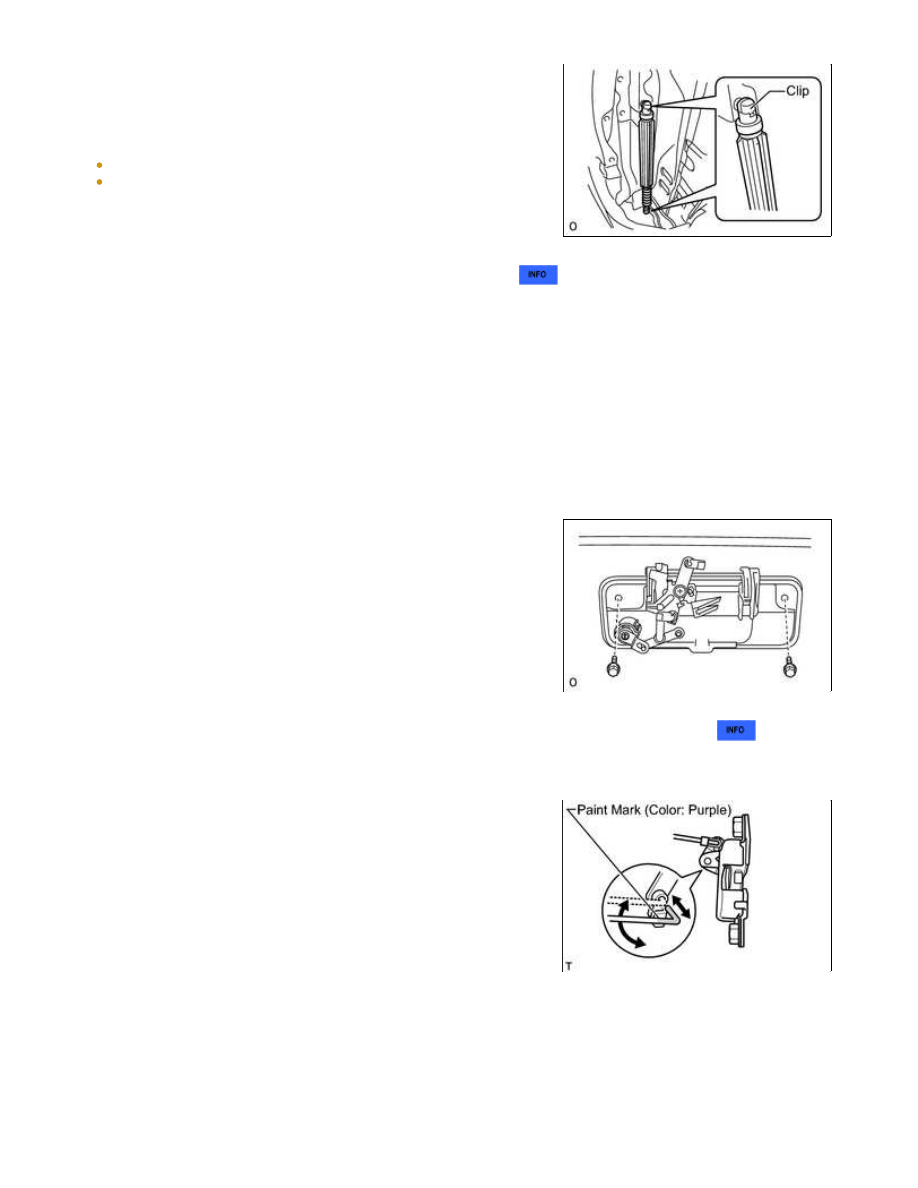

7. INSTALL SIDE GATE SUPPORT SUB-ASSEMBLY LH

ENGINE HOOD / DOOR: TAIL GATE: INSTALLATION; 2015 MY T...

(a) Install the side gate support.

NOTICE:

Install the side gate support while supporting the body by hand.
Check that the side gate support is engaged in the ball joint and
it cannot be pulled out.

8. INSTALL REAR COMBINATION LIGHT ASSEMBLY LH

9. INSTALL TAIL GATE LOCK STRIKER

(a) Using a T40 "TORX" wrench, install the 2 tail gate lock strikers with the 4 screws.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

10. INSTALL TAIL GATE LOCK KEY CYLINDER

(a) Install the tail gate lock cylinder with the snap ring.

11. INSTALL TAIL GATE HANDLE ASSEMBLY

(a) Install the tail gate handle with the 2 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

12. INSTALL TELEVISION CAMERA ASSEMBLY (w/ Rear View Monitor System)

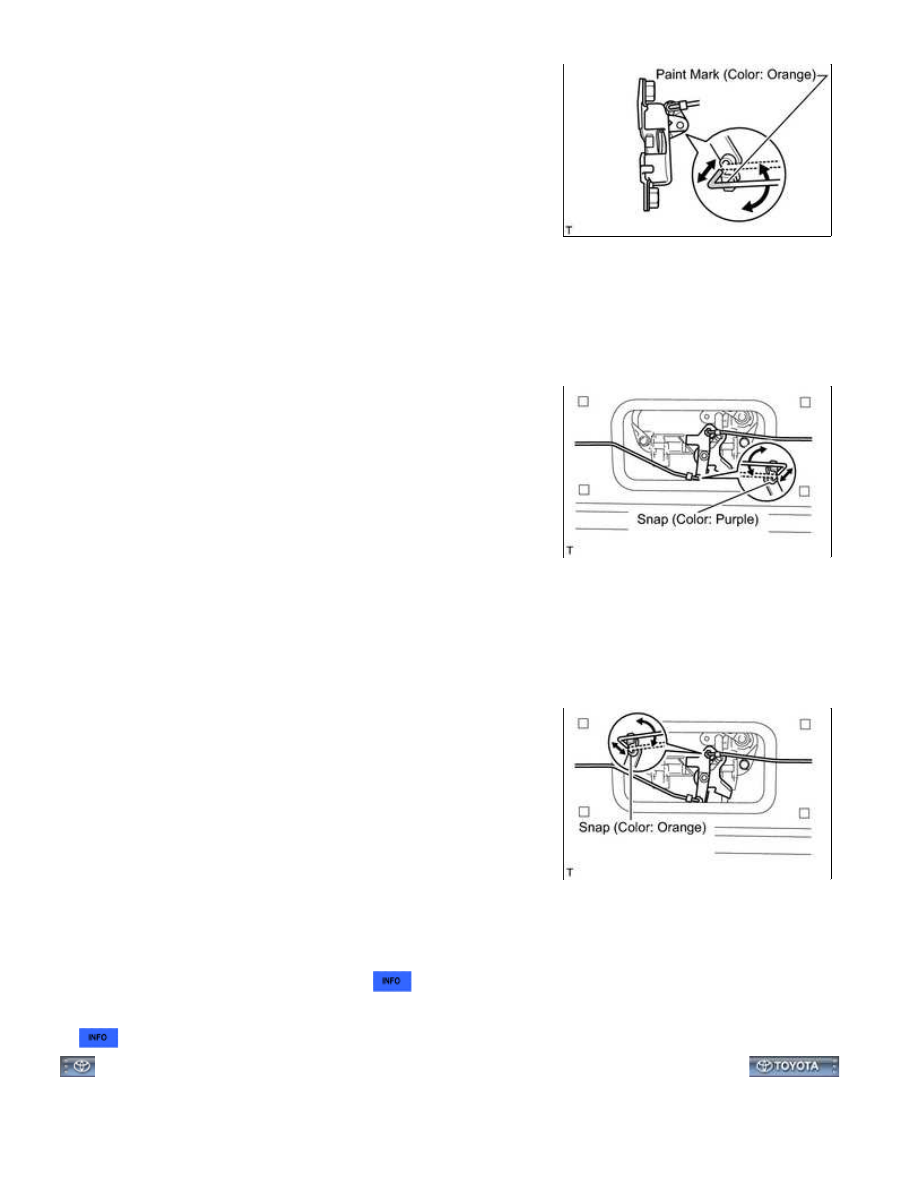

13. INSTALL TAIL GATE LOCK CONTROL LINK LH

(a) Install the control rod.

14. INSTALL TAIL GATE LOCK CONTROL LINK RH

ENGINE HOOD / DOOR: TAIL GATE: INSTALLATION; 2015 MY T...

(a) Install the control rod.

15. INSTALL TAIL GATE LOCK ASSEMBLY LH

(a) Using a T40 "TORX" wrench, install the tail gate lock with the 2 screws.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

16. INSTALL TAIL GATE LOCK ASSEMBLY RH

(a) Using a T40 "TORX" wrench, install the tail gate lock with the 2 screws.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

17. INSTALL TAIL GATE SERVICE HOLE COVER

(a) Using a T30 "TORX" wrench, install the service hole cover with the 8 screws.

18. INSTALL TAIL GATE PROTECTOR

19. CHECK CONNECTION OF TELEVISION CAMERA ASSEMBLY (w/ Rear View Monitor System)

ENGINE HOOD / DOOR: TAIL GATE: INSTALLATION; 2015 MY T...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZTP00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

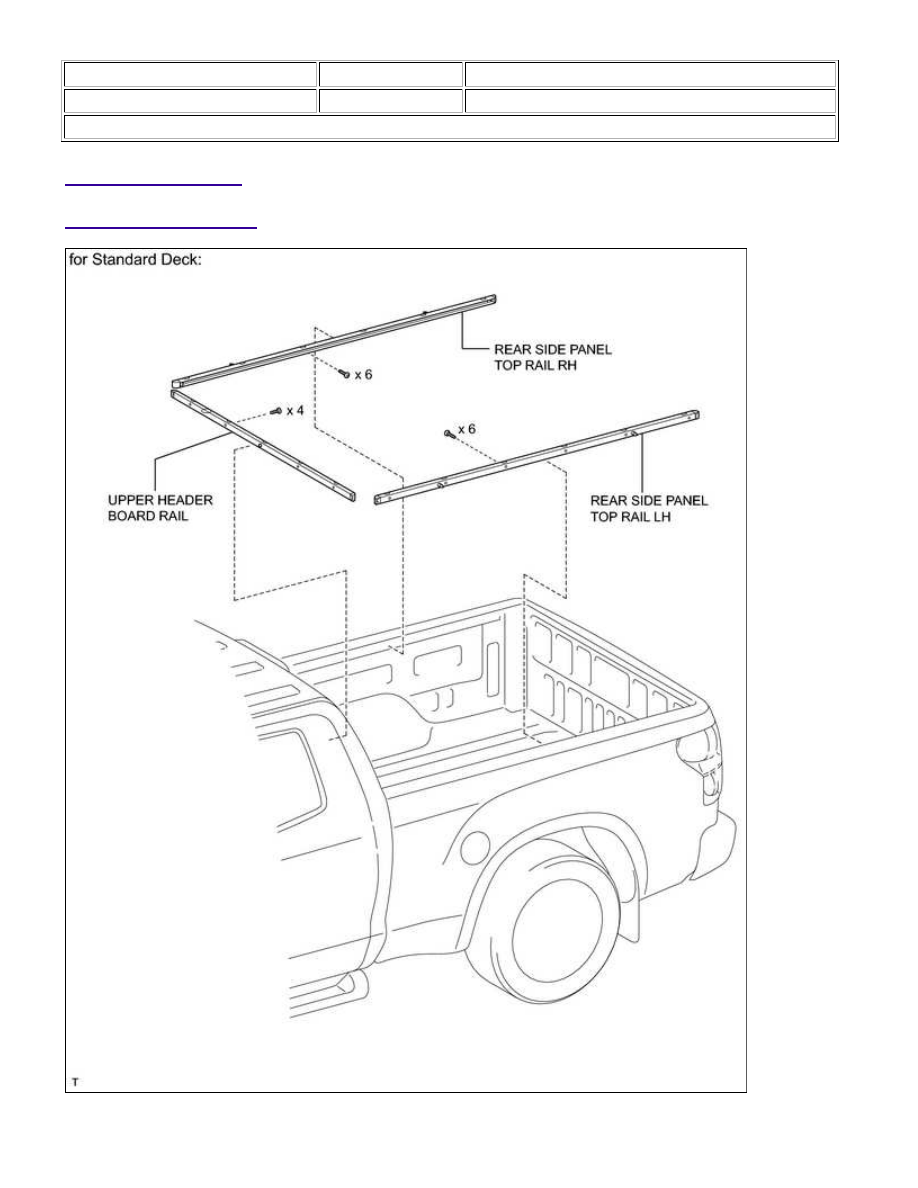

Title: EXTERIOR: DECK BOARD RAIL: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

EXTERIOR: DECK BOARD RAIL: COMPONENTS; 2015 MY Tundra...
