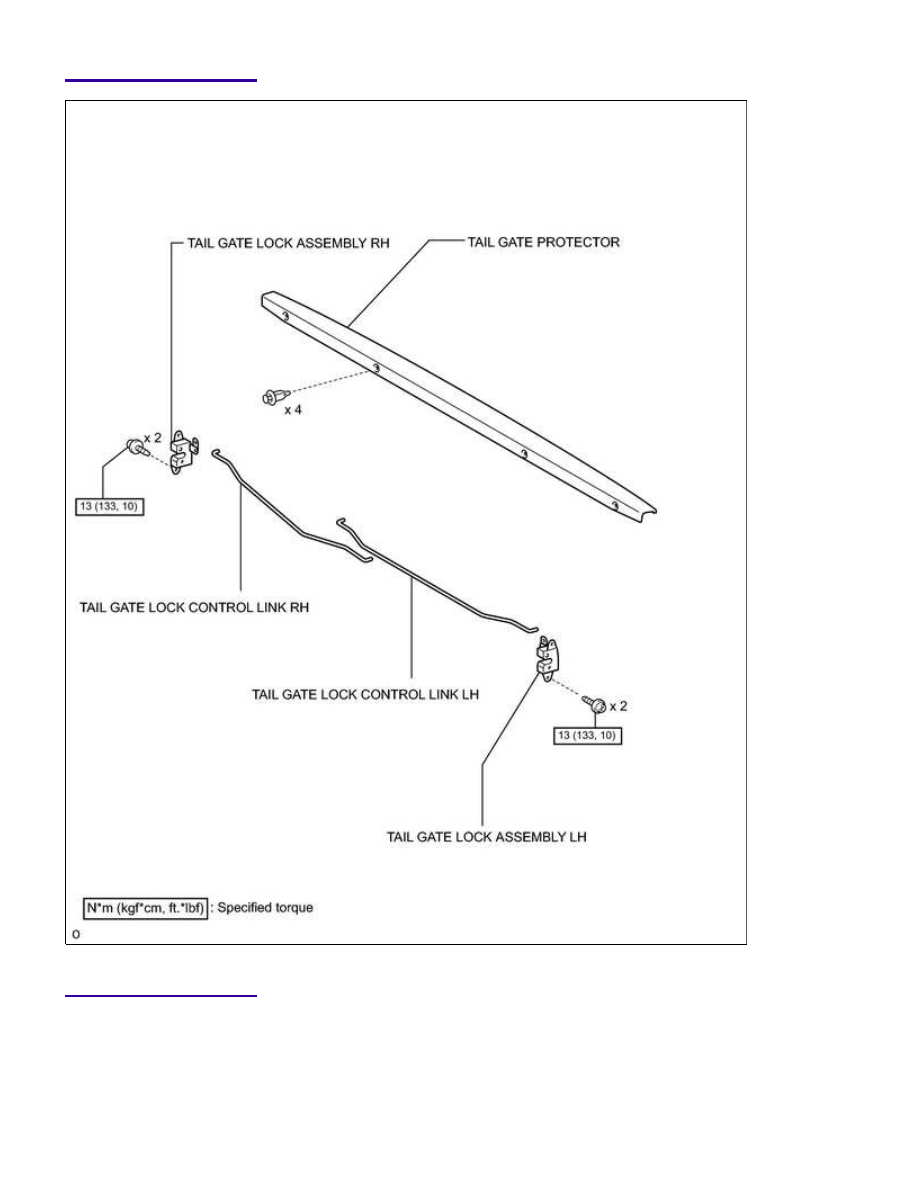

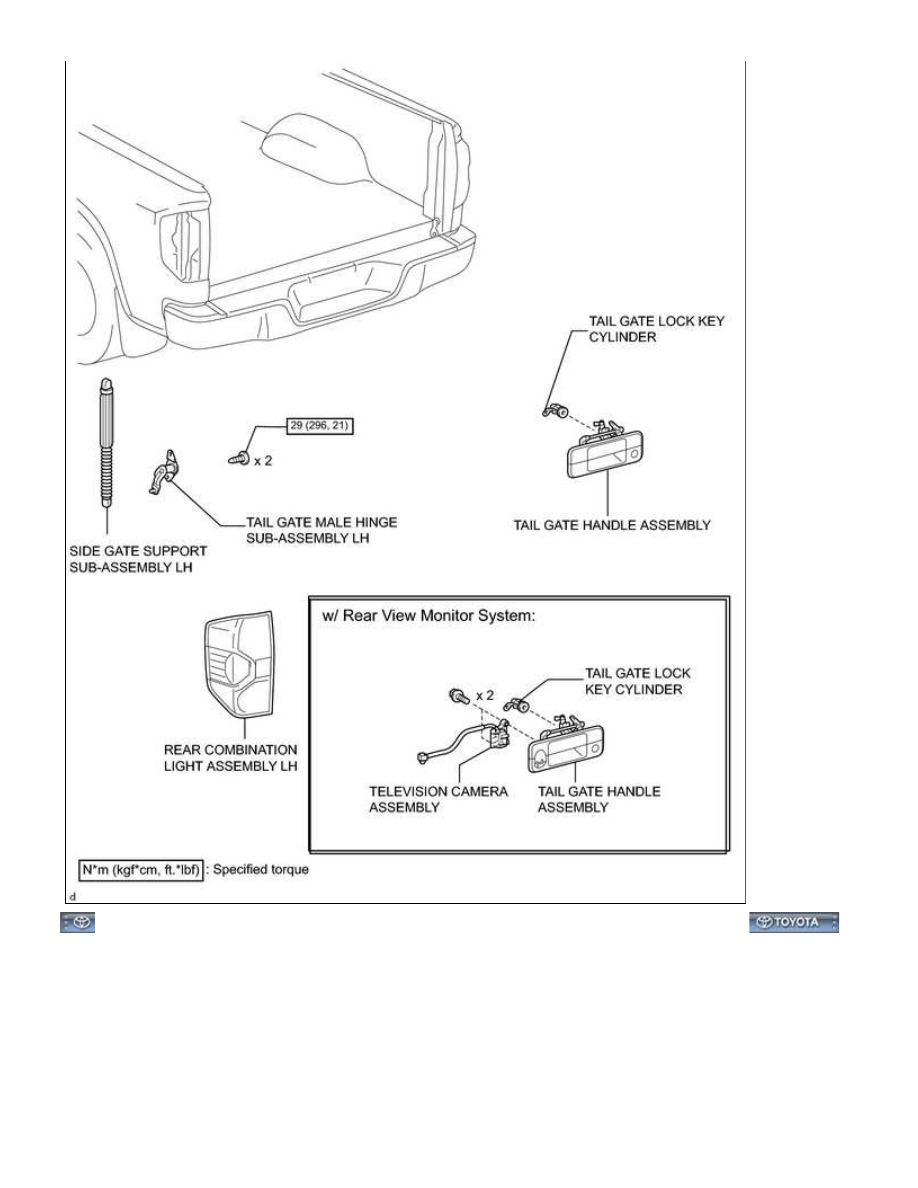

ENGINE HOOD / DOOR: TAIL GATE: COMPONENTS; 2015 MY Tu...

ENGINE HOOD / DOOR: TAIL GATE: COMPONENTS; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M87011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: TAIL GATE: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

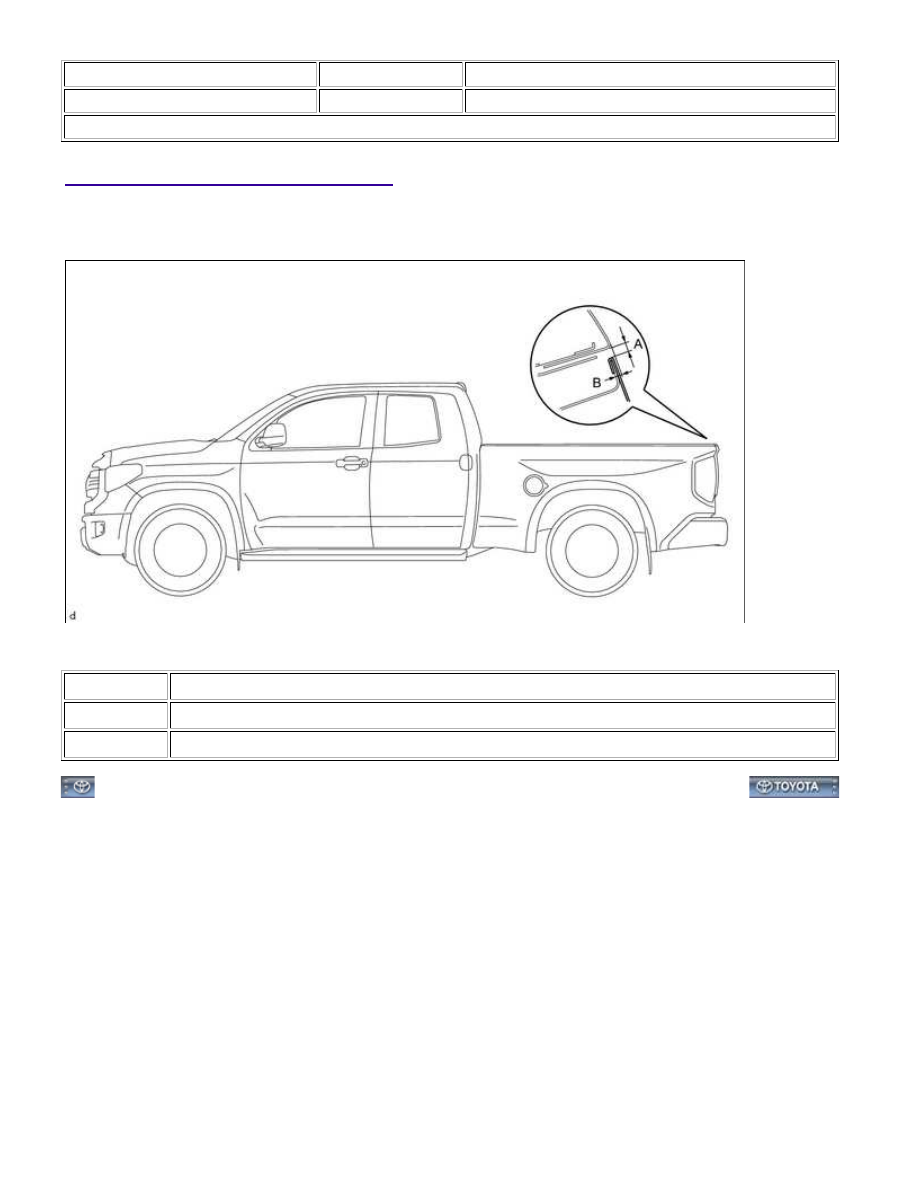

1. INSPECT REAR BODY TAIL GATE ASSEMBLY

AREA

SPECIFIED CONDITION

A

2.7 to 5.7 mm (0.106 to 0.224 in.)

B

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

ENGINE HOOD / DOOR: TAIL GATE: ON-VEHICLE INSPECTION;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GVS00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: TAIL GATE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. REMOVE TAIL GATE PROTECTOR

2. REMOVE TAIL GATE SERVICE HOLE COVER

(a) Using a T30 "TORX" socket, remove the 8 screws and service hole cover.

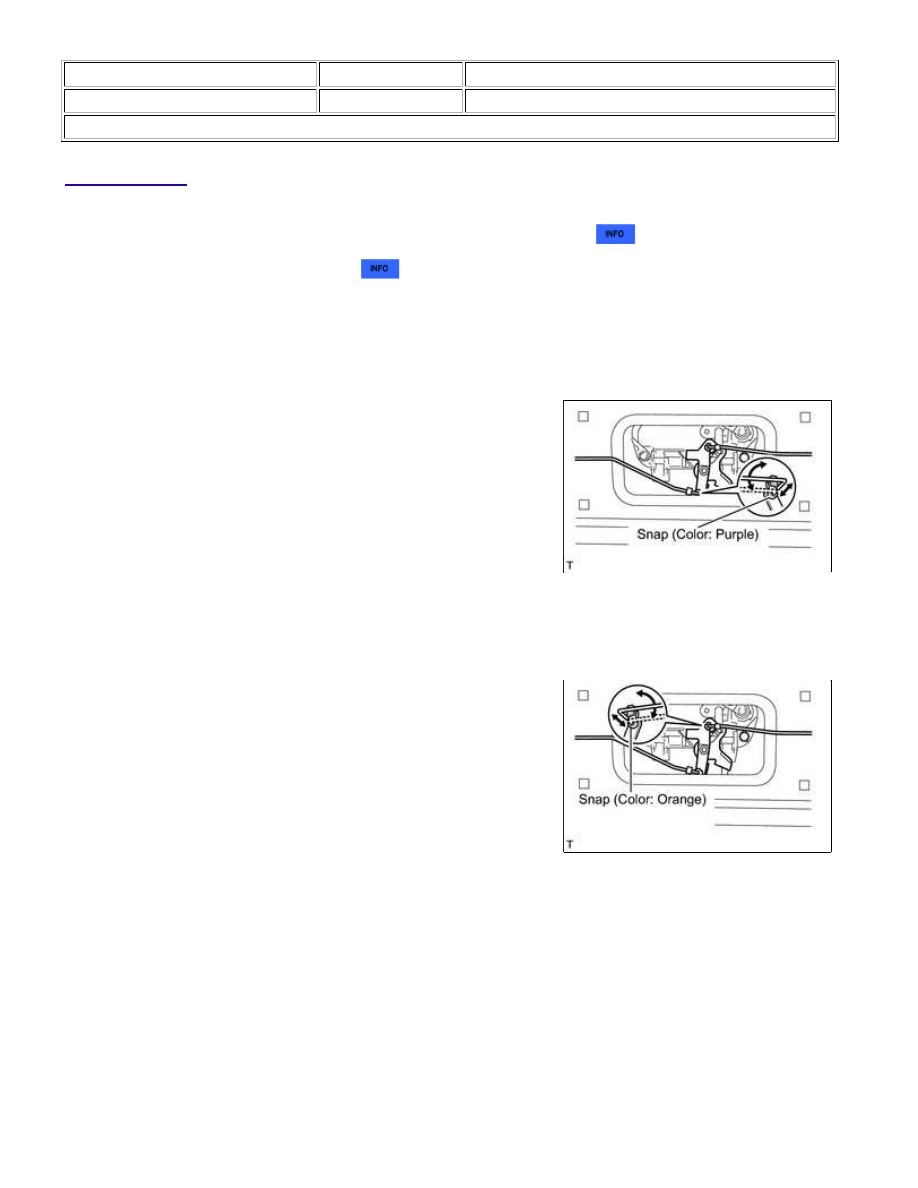

3. REMOVE TAIL GATE LOCK ASSEMBLY LH

(a) Remove the tail gate lock links from the tail gate lock and tail

gate handle assembly.

(b) Using a T40 "TORX" socket, remove the 2 screws and tail gate lock.

4. REMOVE TAIL GATE LOCK ASSEMBLY RH

(a) Remove the tail gate lock links from the tail gate lock and tail

gate handle assembly.

(b) Using a T40 "TORX" socket, remove the 2 screws and tail gate lock.

5. REMOVE TAIL GATE LOCK CONTROL LINK LH
