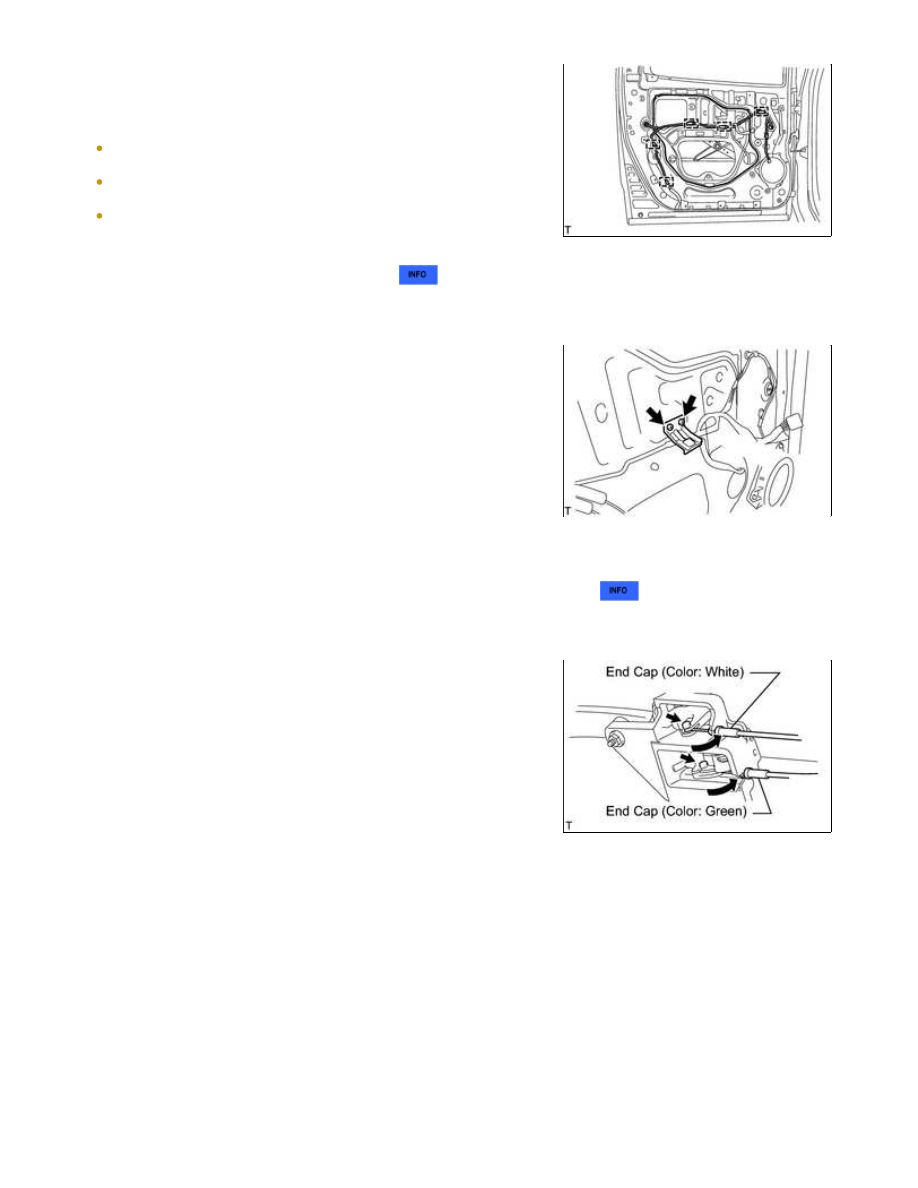

(a) Attach the 5 clamps to install the rear door service hole cover.

NOTICE:

When installing the service hole cover, pull out the links through
the service hole cover.
There should be no wrinkles or folds after attaching the service
hole cover.
After attaching the service hole cover, check the sealing quality.

21. INSTALL REAR SPEAKER ASSEMBLY

22. INSTALL REAR NO. 2 DOOR TRIM BRACKET

(a) Install the bracket with the 2 screws.

23. INSTALL REAR INNER DOOR GLASS WEATHERSTRIP LH

24. INSTALL REAR NO. 2 SPEAKER ASSEMBLY (for 12 Speakers)

25. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

(a) Connect the 2 cables to the inside handle.

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): REASSEMBL...

(b) Attach the inside handle's knob to the door trim board.

(c) for 12 Speakers:

(1) Connect the connector.

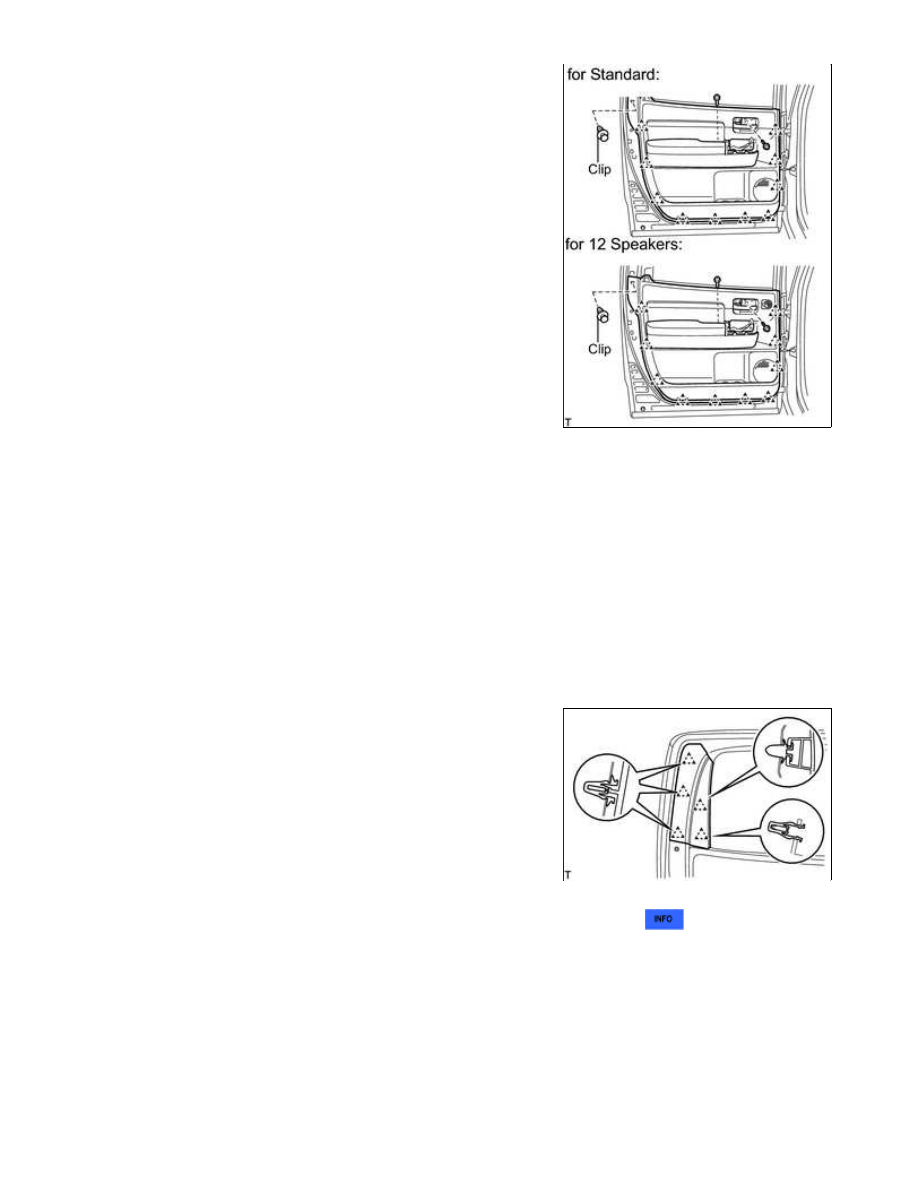

(d) Attach the 10 clips to install the door trim board.

(e) Install the inside handle and door trim board to the door trim panel with the screw.

(f) Install the door trim board to the door panel with the screw.

(g) Install the clip.

26. INSTALL REAR DOOR ARMREST COVER LH

27. INSTALL REAR DOOR FRAME GARNISH LH

(a) Attach the 5 clips to install the rear door frame garnish.

28. INSTALL REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

29. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): REASSEMBL...

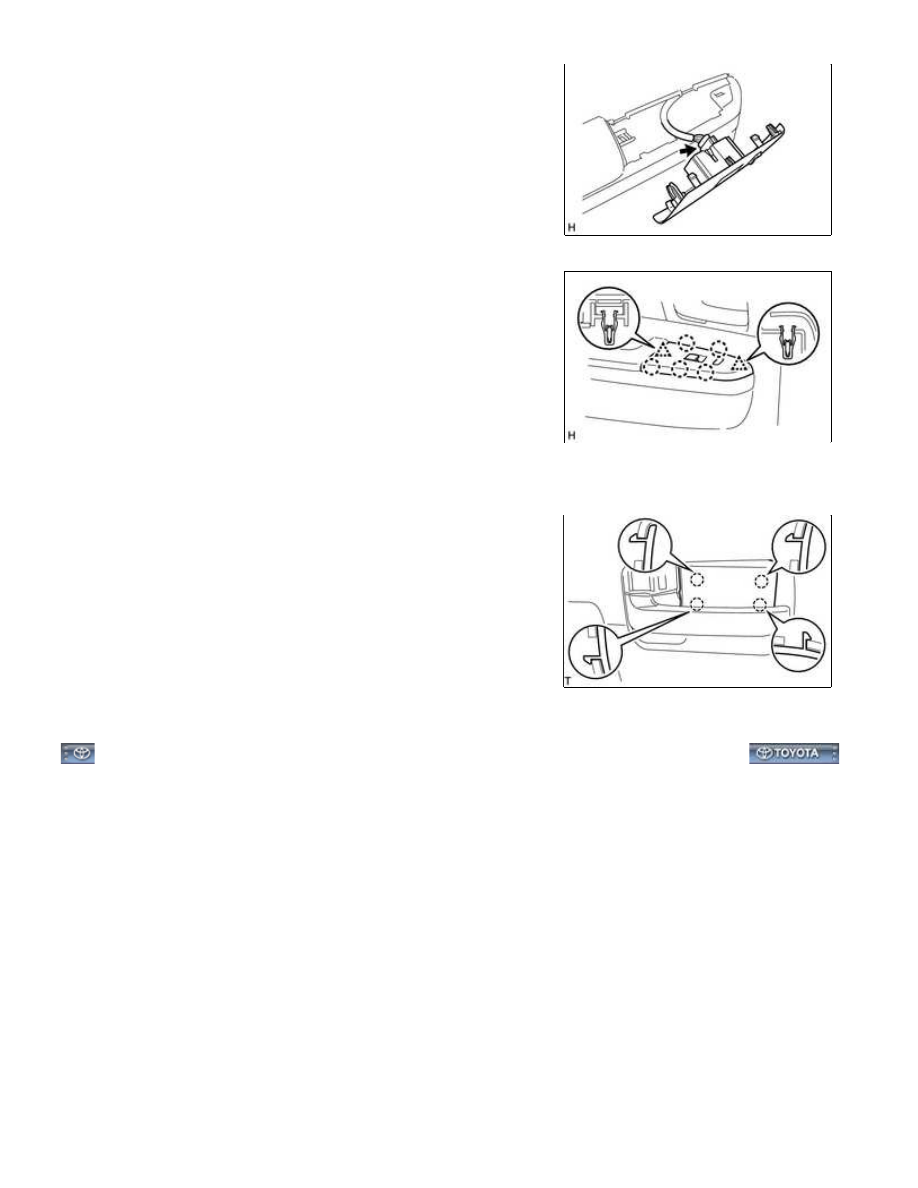

(a) Connect the connector.

(b) Attach the 2 clips and 5 claws to install the rear upper door

armrest base panel LH.

30. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

(a) Attach the 4 claws to install the bezel plug.

31. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): REASSEMBL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002GVR00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: TAIL GATE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

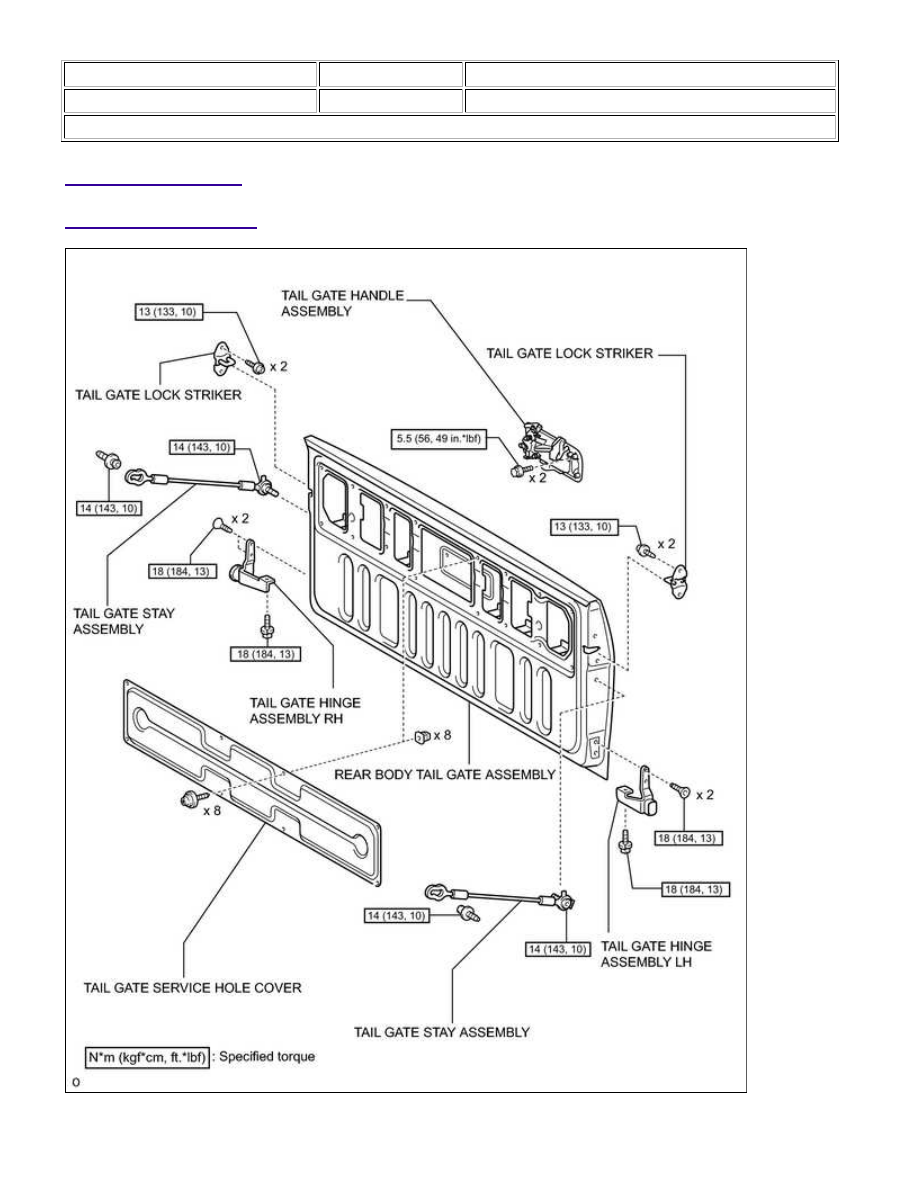

COMPONENTS

ILLUSTRATION

ENGINE HOOD / DOOR: TAIL GATE: COMPONENTS; 2015 MY Tu...
