Toyota Tundra (2015 year). Manual - part 2856

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001F7Q07PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND TRANSMITTER: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

NOTICE:

(a) Install a new grommet to the tire pressure warning valve and transmitter.

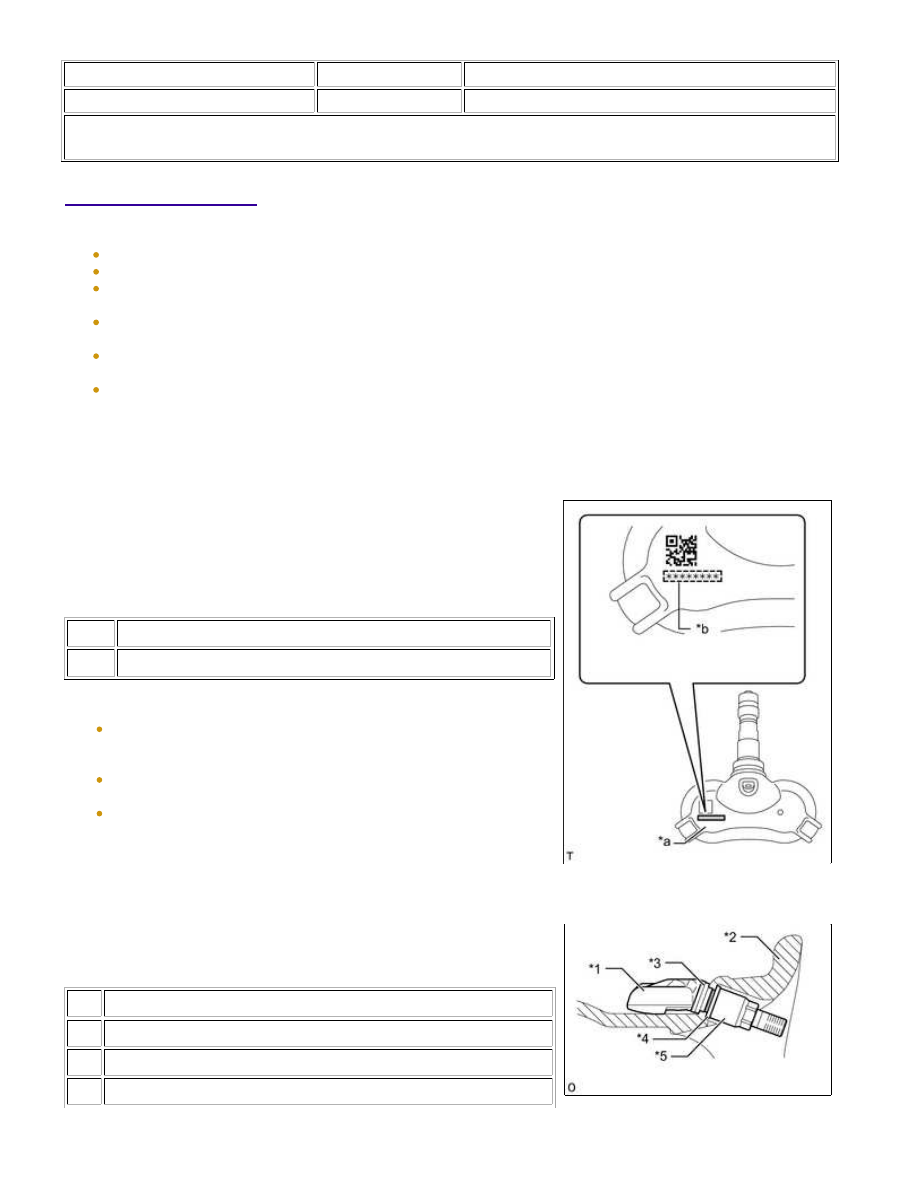

(b) Insert the tire pressure warning valve and transmitter into the

Text in Illustration

*a

Printed Surface

*b

8-digit Number Transmitter ID

NOTICE:

Check that there is no visible deformation, damage, or other
abnormalities on the tire pressure warning valve and
transmitter.
Check that there is no foreign matter on the grommet and
around the rim hole.
If the tire pressure warning valve and transmitter is installed
upside down, it may be damaged or fail to transmit signals when
driving at high speeds.

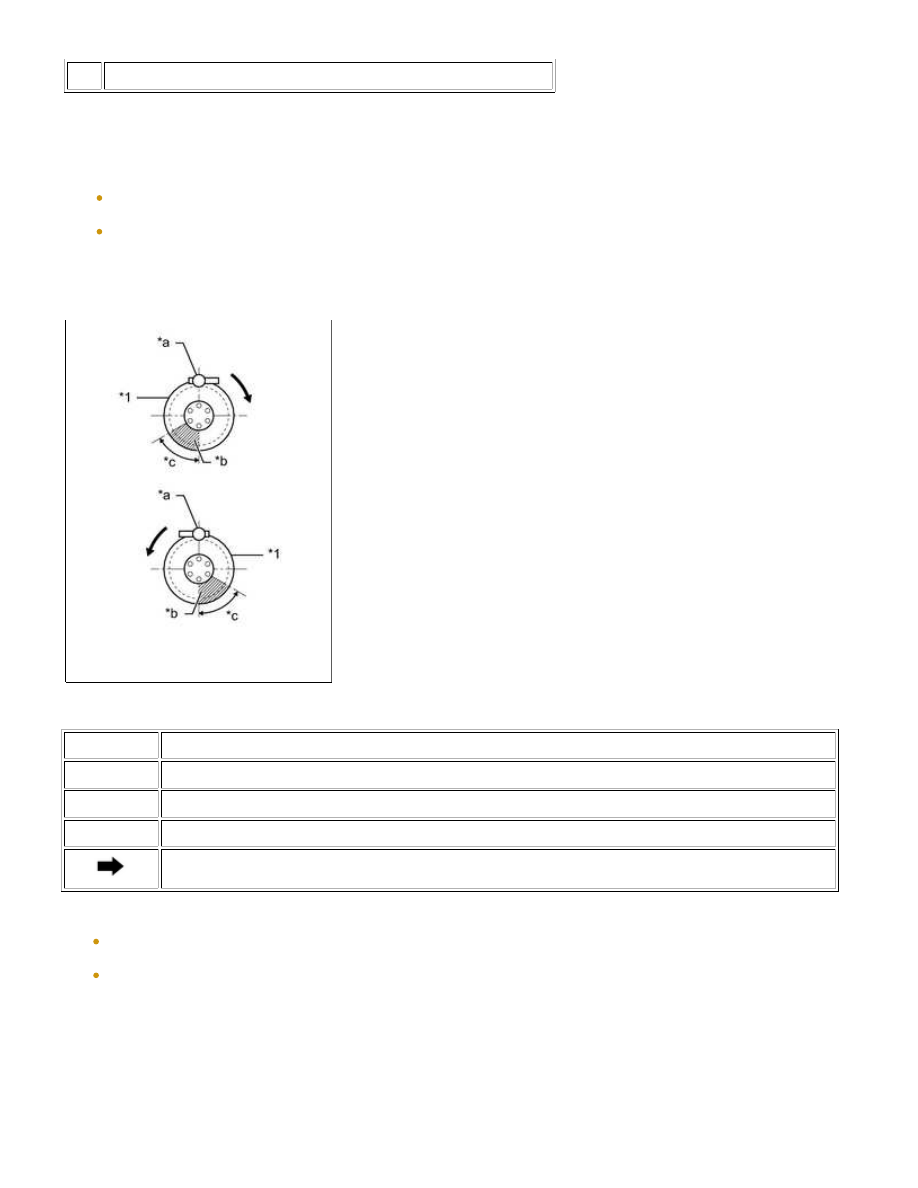

Text in Illustration

*1

Tire Pressure Warning Valve and Transmitter

*2

Rim

*3

Grommet

*4

Washer

TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND T...

*5

Nut

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

NOTICE:

No further tightening is required once the nut is tightened to the
specified torque.
Check that there is no foreign matter on the washer and nut.

Text in Illustration

*1

Rim

*a

Area for Tire Pressure Warning Valve and Transmitter

*c

60°

Rim Rotation Direction

NOTICE:

NOTICE:

TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND T...

(f) Install a new valve core.

(g) After the tire is inflated, the valve nut may be loose. Retighten the nut to the specified torque.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

NOTICE:

No further tightening is required once the nut is tightened to the specified torque.

(h) Check for air leaks with soapy water.

If there is air leakage, push the valve core 2 or 3 times to remove any dirt attached to the valve core. If air

continues to leak, replace the grommet, washer and nut.

(i) Install the cap.

2. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

3. INSTALL REAR WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

4. INSPECT TIRES

5. REGISTER TRANSMITTER ID

6. INSPECT TIRE PRESSURE WARNING SYSTEM

7. PERFORM INITIALIZATION

TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND T...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000001BJ700ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING VALVE AND TRANSMITTER: DISPOSAL; 2015 MY Tundra

[08/2014 -        ]

DISPOSAL

HINT:

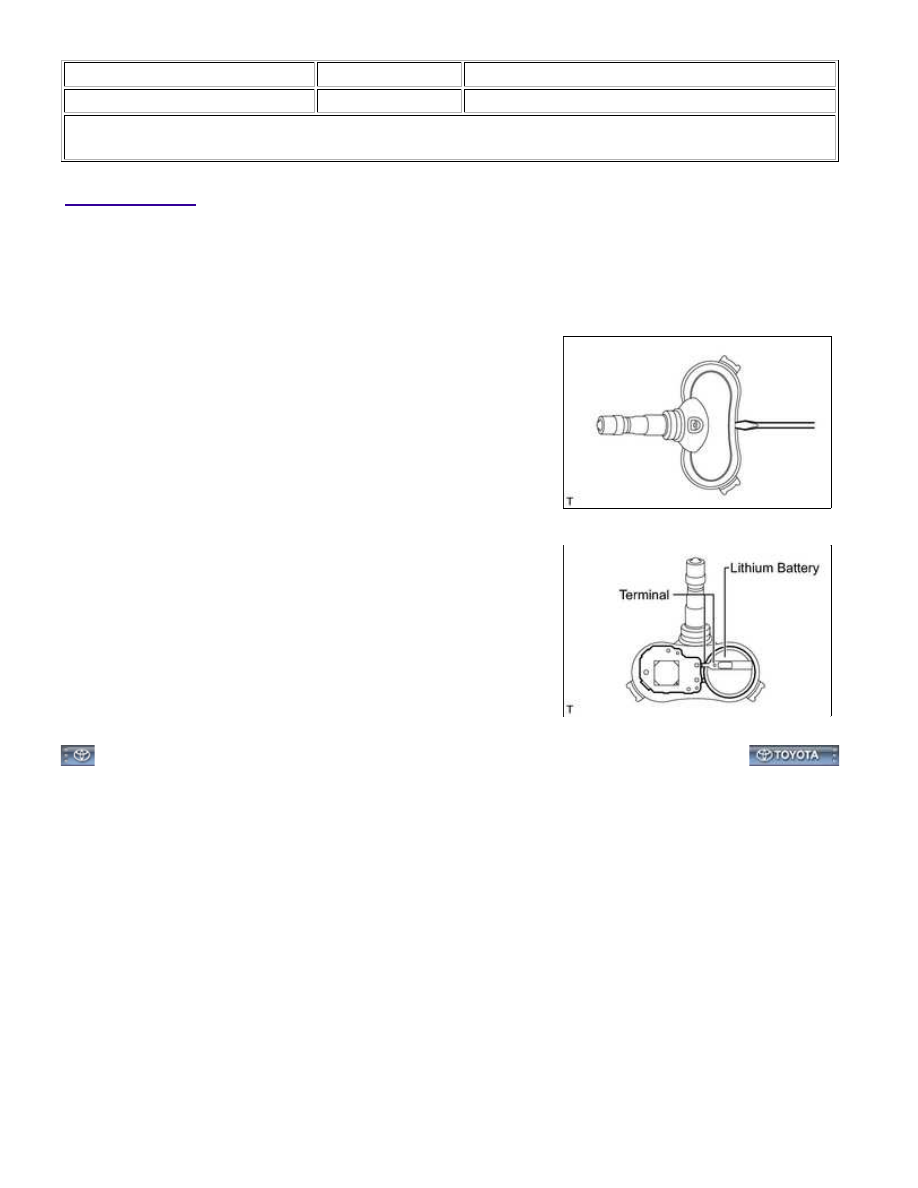

1. DISPOSE OF TIRE PRESSURE WARNING VALVE AND TRANSMITTER

(a) Pry off the back cover with a screwdriver to remove it.

(b) The battery and base board are exposed. While taking out the

battery, cut off the 2 terminals which connect the battery and

base board.
