(a) Perform initialization



.

6.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

B

END

A

REPLACE TIRE PRESSURE WARNING ECU

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2165/...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002DZY09MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2171/71; Transmitter ID not Registered; 2015

MY Tundra [08/2014 -        ]

DTC

C2171/71 Transmitter ID not Registered

DESCRIPTION

When the IDs have never been registered, a DTC is output.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C2171/71

Transmitter ID is not registered. (When a transmitter ID is unregistered for

3 minutes or more)

Tire pressure warning

ECU

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and note them down before removal.
It is necessary to perform initialization



after registration



PROCEDURE

1.

CONFIRM REGISTRATION CONDITION (REGISTERED TRANSMITTER IDS)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and the Techstream on.

(d) Enter the following menus: Chassis / Tire Pressure Monitor / Data List.

(e) Check the values by referring to the table below.

Tire Pressure Monitor

TESTER

DISPLAY

MEASUREMENT

ITEM/DISPLAY

NORMAL CONDITION

DIAGNOSTIC NOTE

Registered ID1

Code

Registered ID1 code/

min.: 0

max.: FFFFFFFF*

The transmitter ID registered in the

transmitter ID1 is displayed

*: Displayed only when the

transmitter ID is not registered.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2171/7...

NEXT

NEXT

TESTER

DISPLAY

MEASUREMENT

ITEM/DISPLAY

NORMAL CONDITION

DIAGNOSTIC NOTE

Registered ID2

Code

Registered ID2 code/

min.: 0

max.: FFFFFFFF*

The transmitter ID registered in the

transmitter ID2 is displayed

*: Displayed only when the

transmitter ID is not registered.

Registered ID3

Code

Registered ID3 code/

min.: 0

max.: FFFFFFFF*

The transmitter ID registered in the

transmitter ID3 is displayed

*: Displayed only when the

transmitter ID is not registered.

Registered ID4

Code

Registered ID4 code/

min.: 0

max.: FFFFFFFF*

The transmitter ID registered in the

transmitter ID4 is displayed

*: Displayed only when the

transmitter ID is not registered.

OK:

The registered transmitter IDs are displayed on the Techstream screen.

NG

GO TO STEP 2

OK

REPLACE TIRE PRESSURE WARNING ECU

2.

PERFORM REGISTRATION (TRANSMITTER ID)

(a) Register the transmitter IDs for all the wheels



.

3.

PERFORM INITIALIZATION

(a) Perform initialization



.

4.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

B

END

A

REPLACE TIRE PRESSURE WARNING ECU

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2171/7...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XNA0G6X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

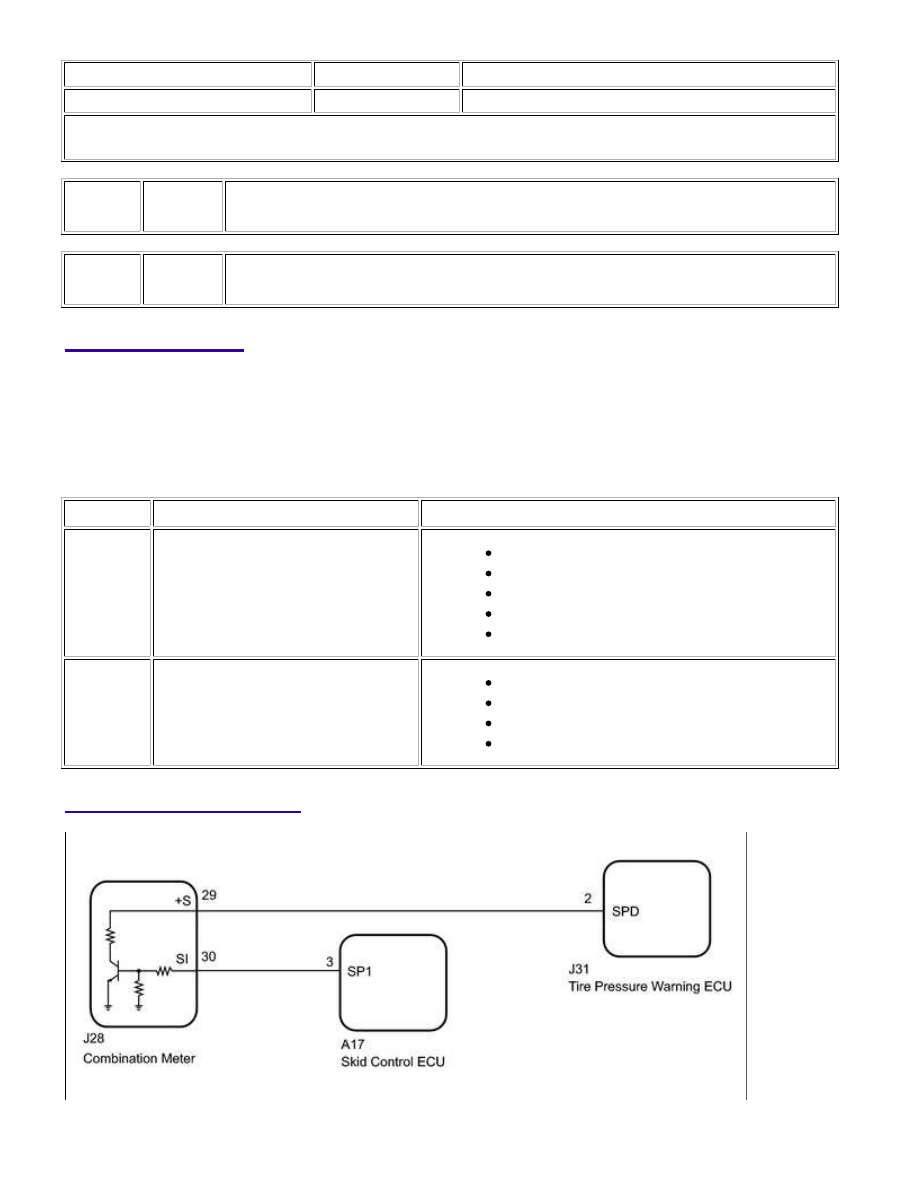

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2174/74,C2191/91; Vehicle Speed Signal

Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

C2174/74 Vehicle Speed Signal Malfunction

DTC

C2191/91 Vehicle Speed Signal Error (Test Mode DTC)

DESCRIPTION

Speed signals are input into the tire pressure warning ECU from the combination meter. At the same time, the

G-SW in the tire pressure warning valve and transmitter detects driving conditions, and sends signals to the tire

pressure warning ECU. If the speed signal from the combination meter stops and the G-SW signal in the tire

pressure warning valve and transmitter indicates that the vehicle is being driven, DTC C2174/74 is stored.

DTC C2191/91 is stored only during the signal check.

DTC CODE

DETECTION CONDITION

TROUBLE AREA

C2174/74

Vehicle speed signal malfunction

Combination meter

Vehicle speed signal circuit

Harness or connector

Tire pressure warning ECU

Tire pressure warning valve and transmitter

C2191/91

Test mode procedure is performed

Meter / gauge system (speed signal)

Vehicle speed signal circuit

Harness or connector

Tire pressure warning ECU

WIRING DIAGRAM
