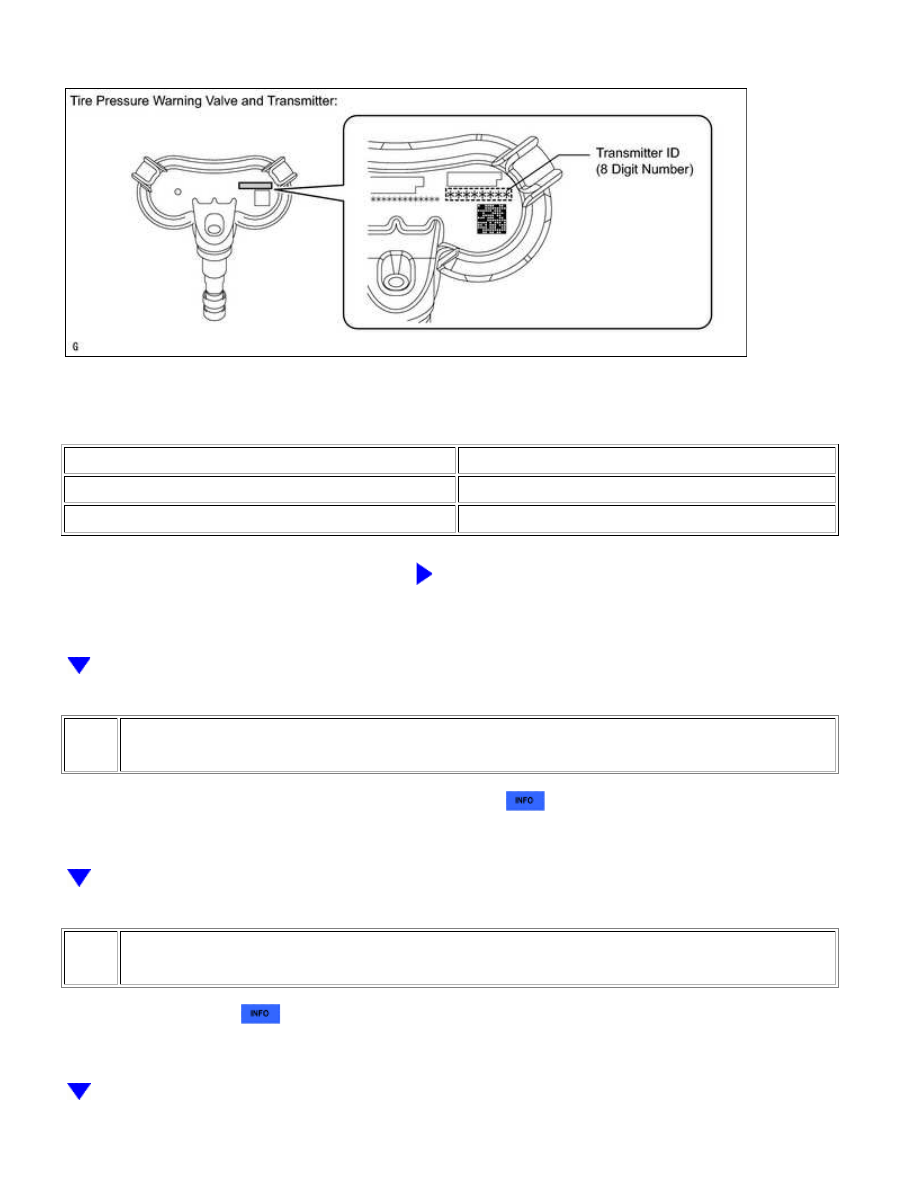

(f) Check the ID number on the identified transmitter by removing it from the tire and wheel.

(g) Confirm that the ID number on the transmitter and recorded transmitter ID match.

Result

RESULT

PROCEED TO

Match

A

Do not match

B

B

GO TO STEP 4

3.

REPLACE TIRE PRESSURE WARNING VALVE AND TRANSMITTER

(a) Replace the tire pressure warning valve and transmitter



.

4.

REGISTRATION OF TRANSMITTER ID

(a) Perform registration



.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2126/2...

NEXT

A

NEXT

5.

PERFORM INITIALIZATION

(a) Perform initialization



.

6.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

B

END

7.

REPLACE TIRE PRESSURE WARNING ANTENNA AND RECEIVER

(a) Replace the tire pressure warning antenna and receiver



.

8.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

B

END

A

REPLACE TIRE PRESSURE WARNING ECU

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2126/2...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XN40CLX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2141/41-C2144/44; Transmitter ID1 Error;

2015 MY Tundra [08/2014 -        ]

DTC

C2141/41 Transmitter ID1 Error

DTC

C2142/42 Transmitter ID2 Error

DTC

C2143/43 Transmitter ID3 Error

DTC

C2144/44 Transmitter ID4 Error

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C2141/41

C2142/42

C2143/43

C2144/44

transmitter is abnormal.

Tire pressure warning

valve and transmitter

Tire pressure warning

ECU

HINT:

It is necessary to perform the procedure to identify the tire pressure warning valve and transmitter that is

malfunctioning because it cannot be identified by the output DTC.

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the transmitter IDs stored in the old ECU using the
Techstream and write them down before removal.

It is necessary to perform initialization



after registration



PROCEDURE

1.

IDENTIFY TRANSMITTER CORRESPONDING TO DTC

(a) Set the tire pressures to the specified value(s)



.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2141/...

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON and the Techstream on.

(e) Enter the following menus: Chassis / Tire Pressure Monitor / Data List.

(f) Display the "ID Tire Inflation Pressure" data for each wheel using the tester.

(g) Rapidly reduce the tire pressure for each wheel at least 40 kPa (0.4 kgf/cm

2

 , 5.8 psi) within 30

Identify the malfunctioning tire pressure warning valve and transmitter by repeatedly decreasing the tire
pressure for each tire.
Record which "ID Tire Inflation Pressure" data (ID1 to ID4) corresponds to which tire.

(h) Check the Data List.

Tire Pressure Monitor

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

ID 1 Tire

Inflation

Pressure

ID1 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 2 Tire

Inflation

Pressure

ID2 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 3 Tire

Inflation

Pressure

ID3 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 4 Tire

Inflation

Pressure

ID4 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,
