Toyota Tundra (2015 year). Manual - part 2845

A

NEXT

TESTER

DISPLAY

MEASUREMENT

ITEM/DISPLAY

NORMAL CONDITION

DIAGNOSTIC NOTE

Registered ID3

Code

Registered ID3 code/

min.: 0

max.: FFFFFFFF*

The transmitter ID registered in the

transmitter ID3 is displayed

*: Displayed only when the

transmitter ID is not registered.

Registered ID4

Code

Registered ID4 code/

min.: 0

max.: FFFFFFFF*

The transmitter ID registered in the

transmitter ID4 is displayed

*: Displayed only when the

transmitter ID is not registered.

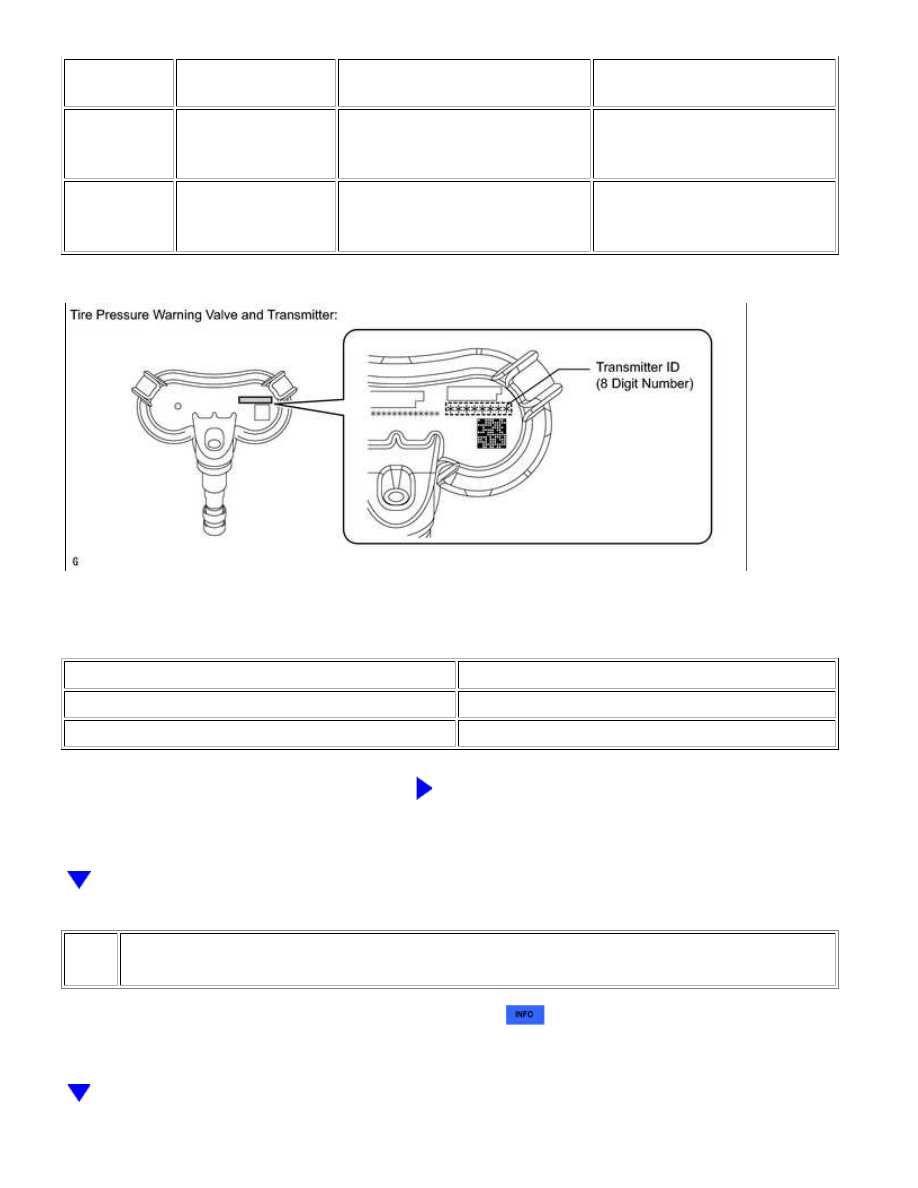

(f) Check the transmitter ID on the identified transmitter by removing it from the tire and wheel.

(g) Confirm that the transmitter ID on the transmitter and recorded transmitter ID match.

Result

RESULT

PROCEED TO

Match

A

Do not match

B

B

GO TO STEP 7

6.

REPLACE TIRE PRESSURE WARNING VALVE AND TRANSMITTER

(a) Replace the tire pressure warning valve and transmitter



.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/...

NEXT

NEXT

7.

REGISTRATION OF TRANSMITTER ID

(a) Perform registration



.

8.

PERFORM INITIALIZATION

(a) Perform initialization



.

9.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and the Techstream on.

(d) Enter the following menus: Chassis / Tire Pressure Monitor / Data List.

(e) Check the values by referring to the table below.

Tire Pressure Monitor

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

ID 1 Tire

Inflation

Pressure

ID1 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 2 Tire

Inflation

Pressure

ID2 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/...

A

NEXT

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

ID 3 Tire

Inflation

Pressure

ID3 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 4 Tire

Inflation

Pressure

ID4 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

HINT:

*: It may take about 5 to 6 minutes until the values are displayed.
When no "ID Tire Inflation Pressure" has changed, rotate the tire 90 to 270°. Then rapidly release the tire
pressure and recheck it.

Result

RESULT

PROCEED TO

Tire pressure values are not displayed.

A

All tire pressure readings are equal to specified values.

B

B

END

10.

REPLACE TIRE PRESSURE WARNING ANTENNA AND RECEIVER

(a) Replace the tire pressure warning antenna and receiver



.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/...

11.

CONFIRM TIRE INFLATION PRESSURE (DATA LIST)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and the Techstream on.

(d) Enter the following menus: Chassis / Tire Pressure Monitor / Data List.

(e) Check the values by referring to the table below.

Tire Pressure Monitor

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

ID 1 Tire

Inflation

Pressure

ID1 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 2 Tire

Inflation

Pressure

ID2 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 3 Tire

Inflation

Pressure

ID3 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

ID 4 Tire

Inflation

Pressure

ID4 tire inflation pressure /

min.: Absolute pressure / 100.00

kPa (1 kgf/cm

2

 , 14 psi), Relative

pressure / 0 kPa (0 kgf/cm

2

 , 0 psi)

max.: Absolute pressure / 449.35

kPa (4.5 kgf/cm

2

 , 63 psi), Relative

pressure / 349.35 kPa (3.6 kgf/cm

2

, 51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or 0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for the relative pressure,

the data has not been received.*

HINT:

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/...
