Toyota Tundra (2015 year). Manual - part 2843

DTC

CODE

DETECTION ITEM

TROUBLE AREA

SEE

PAGE

C2178/78 Battery Voltage Malfunction

- Battery

- Charging system

- Tire pressure warning ECU

C2181/81

Transmitter ID1 not Received (Test Mode

DTC)

- Tire pressure warning valve and

transmitter

- Tire pressure warning antenna and

receiver

- Harness or connector

- Tire pressure warning ECU

C2182/82

Transmitter ID2 not Received (Test Mode

DTC)

- Tire pressure warning valve and

transmitter

- Tire pressure warning antenna and

receiver

- Harness or connector

- Tire pressure warning ECU

C2183/83

Transmitter ID3 not Received (Test Mode

DTC)

- Tire pressure warning valve and

transmitter

- Tire pressure warning antenna and

receiver

- Harness or connector

- Tire pressure warning ECU

C2184/84

Transmitter ID4 not Received (Test Mode

DTC)

- Tire pressure warning valve and

transmitter

- Tire pressure warning antenna and

receiver

- Harness or connector

- Tire pressure warning ECU

C2191/91 Vehicle Speed Signal Error (Test Mode DTC)

- Combination meter

- Vehicle speed signal circuit

- Harness or connector

- Tire pressure warning ECU

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DIAG...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000ZUQ0CAX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/21-C2124/24,C2181/81-C2184/84; No

Signal from Transmitter ID1; 2015 MY Tundra [08/2014 -        ]

DTC

C2121/21 No Signal from Transmitter ID1

DTC

C2122/22 No Signal from Transmitter ID2

DTC

C2123/23 No Signal from Transmitter ID3

DTC

C2124/24 No Signal from Transmitter ID4

DTC

C2181/81 Transmitter ID1 not Received (Test Mode DTC)

DTC

C2182/82 Transmitter ID2 not Received (Test Mode DTC)

DTC

C2183/83 Transmitter ID3 not Received (Test Mode DTC)

DTC

C2184/84 Transmitter ID4 not Received (Test Mode DTC)

DESCRIPTION

The tire pressure warning valves and transmitters that are installed in the tire and wheel assemblies measure the

pressure values with the tire pressure threshold. When the measured tire pressure value is less than this

threshold, the warning light in the combination meter turns on.

The tire pressure warning valve and transmitters constantly send radio waves to the tire pressure warning

antenna and receiver.

Under the conditions below, the tire pressure warning antenna and receiver is unable to receive the signals from

the tire pressure warning valves and transmitters, and a DTC is stored.

valve and transmitter.

HINT:

These DTCs are detected when the vehicle is driven and no signals are received for 20 minutes or more.

DTCs from C2121/21 to C2124/24 can only be cleared by using the tester or receiving the signal from the

tire pressure warning valve and transmitter. DTCs from C2181/81 to C2184/84 can be cleared when the
transmitter in the tire pressure warning valve and transmitter sends a forced transmission signal or test
mode ends. DTCs from C2181/81 to C2184/84 are output only in test mode.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C2121/21

C2122/22

C2123/23

C2124/24

When all conditions below are met:

Tire pressure warning valve and transmitter is not in

stop mode

Signal is not received from tire pressure warning valve

and transmitter when driving the vehicle at more than 8

km/h (5 mph) for 20 minutes or more

Tire pressure warning

valve and transmitter

Tire pressure warning

antenna and receiver

Harness or connector

Tire pressure warning

ECU

C2181/81

C2182/82

C2183/83

C2184/84

Test mode procedure is performed.

Tire pressure warning

valve and transmitter

Tire pressure warning

antenna and receiver

Harness or connector

Tire pressure warning

ECU

HINT:

It is necessary to perform the procedure to identify the tire pressure warning valve and transmitter that is

malfunctioning because it cannot be identified by the output DTC.

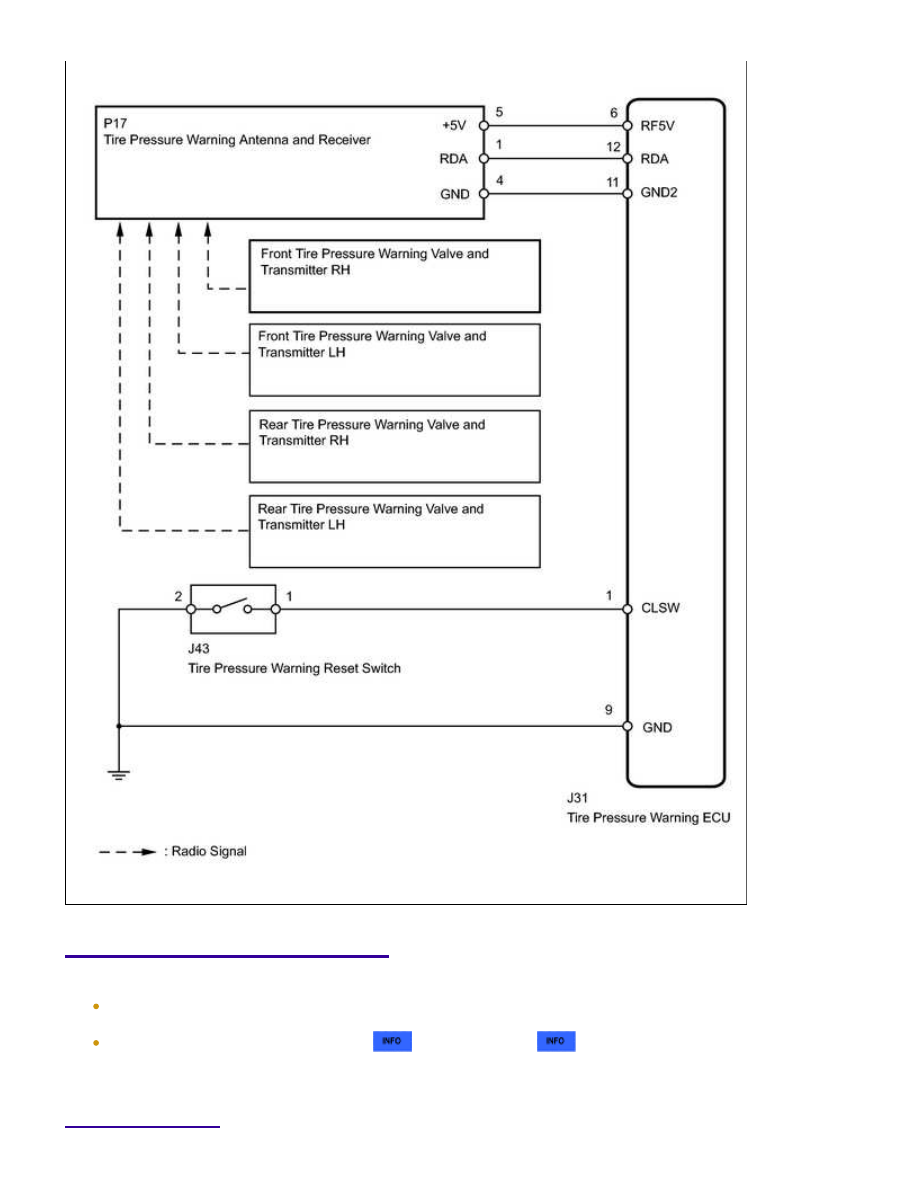

WIRING DIAGRAM

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/...

INSPECTION PROCEDURE

NOTICE:

When replacing the tire pressure warning ECU, read the IDs stored in the old ECU using the Techstream
and write them down before removal.
It is necessary to perform initialization



after registration



PROCEDURE

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: C2121/...
