Toyota Tundra (2015 year). Manual - part 2840

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XMW0BZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DIAGNOSIS SYSTEM; 2015 MY Tundra [08/2014 -

       ]

DIAGNOSIS SYSTEM

1. CHECK BATTERY VOLTAGE

Standard battery voltage:

11 to 14 V

If the voltage is below 11 V, recharge the battery before proceeding.

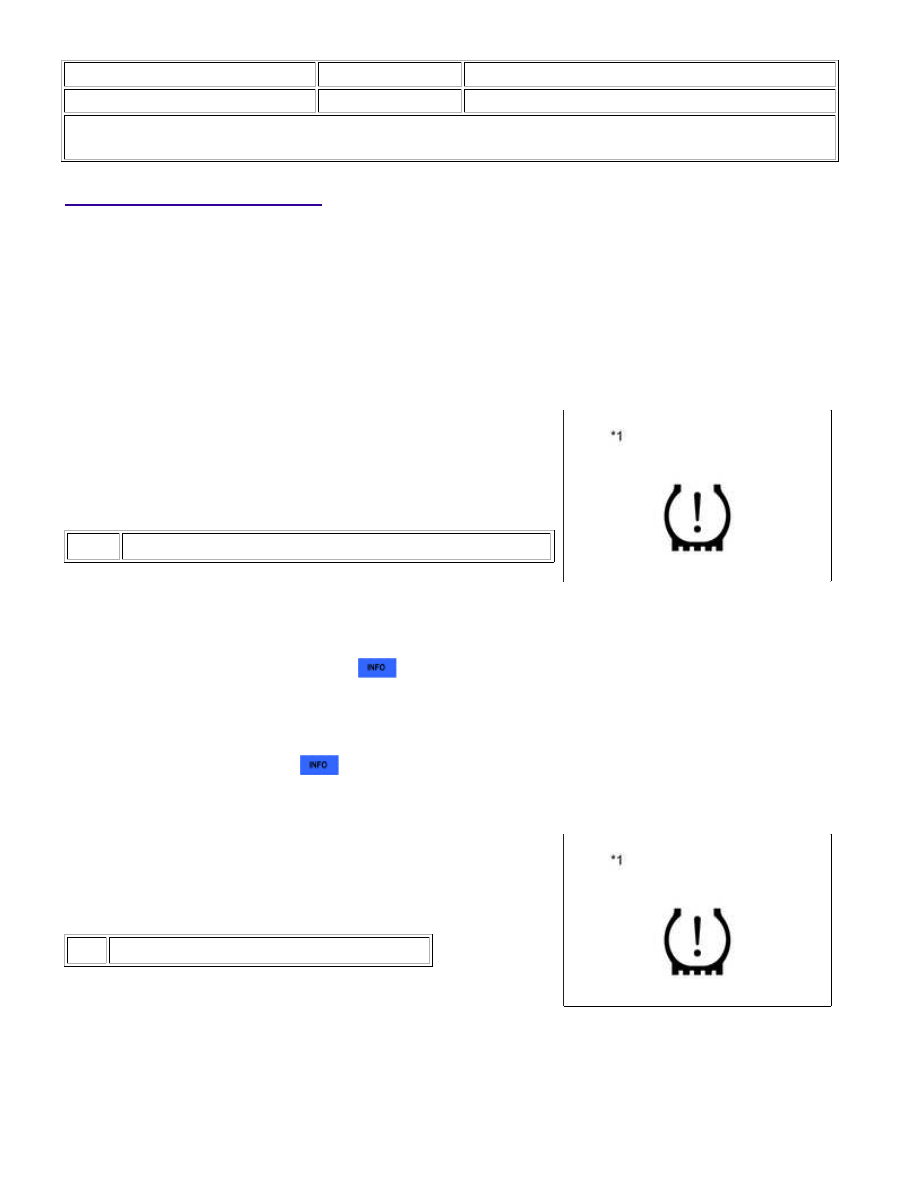

2. DIAGNOSIS SYSTEM

(a) Warning light

(1) When there is a problem with the tire pressure warning

system, the tire pressure warning light blinks at 0.5 second

intervals, and turns on after 1 minute.

Text in Illustration

*1

Tire Pressure Warning Light

(b) DTCs (Normal mode)



.

(c) Test mode

(1) By switching from normal mode into test mode (input signal check), you can inspect the tire pressure

warning antenna and receiver, each tire pressure warning valve and transmitter, and the vehicle speed

sensor can be inspected



.

3. CHECK TIRE PRESSURE WARNING LIGHT

(a) Turn the ignition switch to ON.

Text in Illustration

*1

Tire Pressure Warning Light

(b) Check that the tire pressure warning light turns on for 3 seconds.

If the warning check result is not normal, proceed to the troubleshooting for the tire pressure warning light

circuit.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DIAG...

TROUBLE AREA

SEE PROCEDURE

Tire pressure warning light circuit

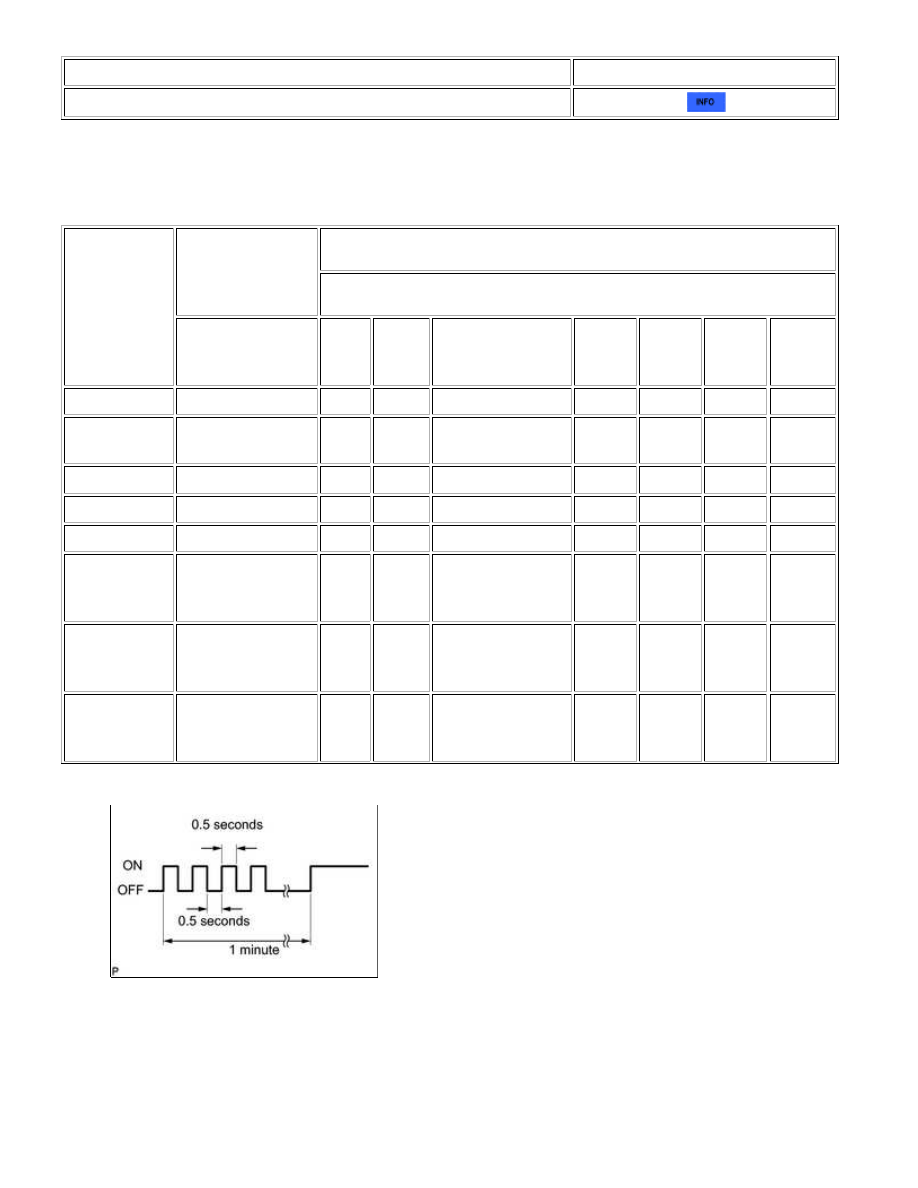

4. TIRE PRESSURE WARNING LIGHT CHART

HINT:

IMMEDIATELY

AFTER TURNING

IGNITION SWITCH

ON

ALWAYS

WARNING LIGHT OUTPUT PATTERN

TURNS ON FOR 3

SECONDS

GOES

OFF

TURNS

ON

BLINKS FOR 1

MINUTE AND THEN

ILLUMINATES (*1)

BLINKS

(*2)

BLINKS

(*3)

BLINKS

(*4)

OUTPUT

DTC

Normal

○

○

-

-

-

-

-

-

Low tire

pressure

○

-

○

-

-

-

-

-

System failure

○

-

-

○

-

-

-

-

Signal Check

○

-

-

-

○

-

-

-

Initialization

○

-

-

-

-

○

-

-

ECU connector

poorly

connected

-

-

-

○ (*5)

-

-

-

-

TC ground

(DTC is

output)

○

-

-

-

-

-

-

○

TC ground

(DTC is not

output)

○

-

-

-

-

-

○

-

*1: Turns on and goes off repeatedly at 0.5 second intervals, and turns on after 1 minute.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DIAG...

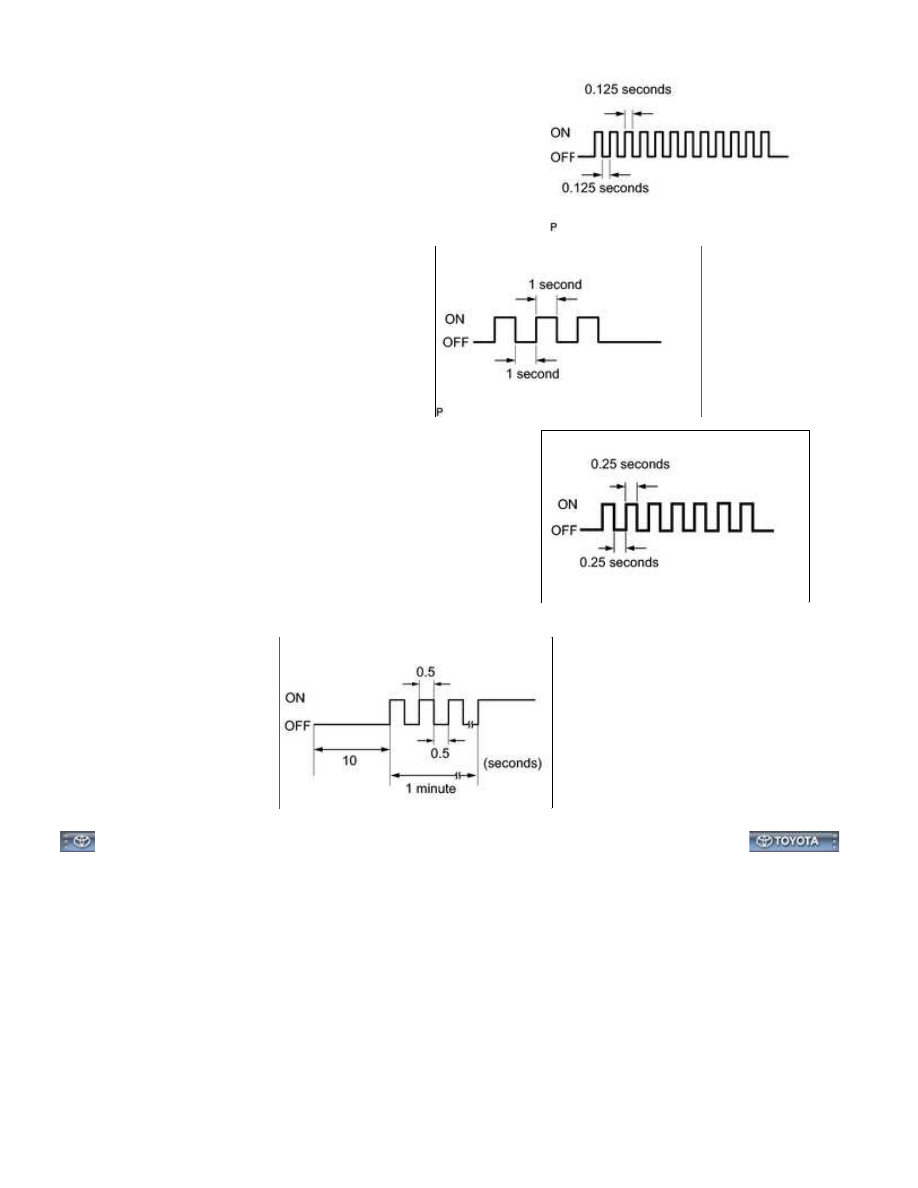

*2: Turns on and goes off repeatedly at 0.125 second intervals.

*3: Blinks 3 times (1 second on, 1 second off).

*4: Turns on and goes off repeatedly at 0.25 second intervals.

*5: When there is an open circuit, the light is off for 10 seconds. Then it blinks at 0.5 second intervals, and

turns on after 1 minute.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DIAG...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XMX0BZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -

       ]

DTC CHECK / CLEAR

1. CHECK DTC (USING TECHSTREAM)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and the Techstream on.

(d) Enter the following menus: Chassis / Tire Pressure Monitor / Trouble Codes.

(e) Read the DTCs following the prompts on the Techstream screen.

HINT:

Refer to the Techstream operator's manual for further details.

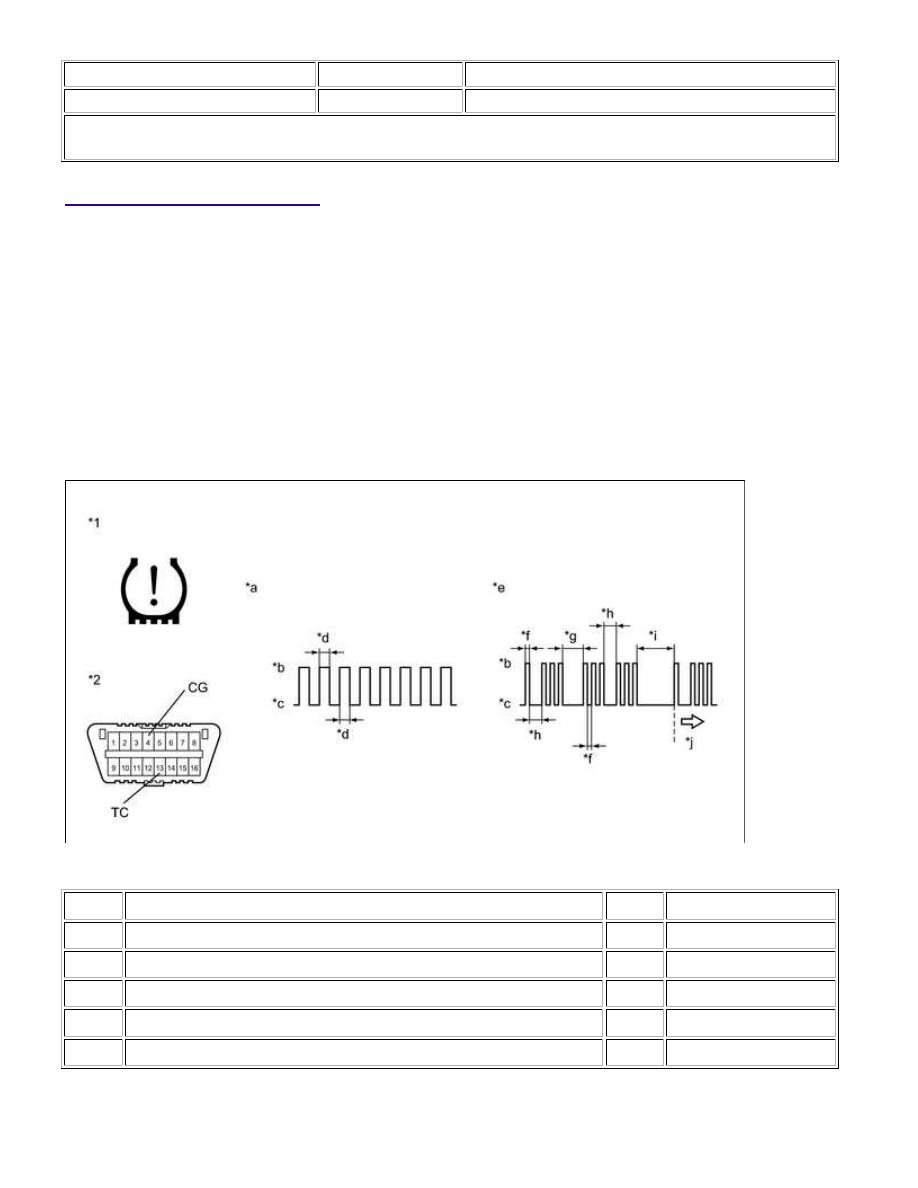

2. CHECK DTC (USING SST CHECK WIRE)

Text in Illustration

*1

Tire Pressure Warning Light

*2

DLC3

*a

Normal System Code

*b

ON

*c

OFF

*d

0.25 sec.

*e

Code 13 and 33

*f

0.5 sec.

*g

2.5 sec.

*h

1.5 sec.

*i

4.5 sec.

*j

Repeat

(a) Turn the ignition switch off.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: DTC ...
