(e) Turn the ignition switch to ON and the Techstream on.

(f) Enter the following menus: Chassis / Tire Pressure Monitor / Data List.

NOTICE:

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

ID 1 Tire

Inflation

Pressure

ID1 tire inflation

pressure /

min.: Absolute

pressure / 100.00

kPa (1 kgf/cm

2

 , 14

psi), Relative

pressure / 0 kPa (0

kgf/cm

2

 , 0 psi)

max.: Absolute

pressure / 449.35

kPa (4.5 kgf/cm

2

 ,

63 psi), Relative

pressure / 349.35

kPa (3.6 kgf/cm

2

 ,

51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or

0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for

the relative pressure,

the data has not

been received.*

ID 2 Tire

Inflation

Pressure

ID2 tire inflation

pressure /

min.: Absolute

pressure / 100.00

kPa (1 kgf/cm

2

 , 14

psi), Relative

pressure / 0 kPa (0

kgf/cm

2

 , 0 psi)

max.: Absolute

pressure / 449.35

kPa (4.5 kgf/cm

2

 ,

63 psi), Relative

pressure / 349.35

kPa (3.6 kgf/cm

2

 ,

51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or

0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for

the relative pressure,

the data has not

been received.*

ID 3 Tire

Inflation

Pressure

ID3 tire inflation

pressure /

min.: Absolute

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: INITI...

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

pressure / 100.00

kPa (1 kgf/cm

2

 , 14

psi), Relative

pressure / 0 kPa (0

kgf/cm

2

 , 0 psi)

max.: Absolute

pressure / 449.35

kPa (4.5 kgf/cm

2

 ,

63 psi), Relative

pressure / 349.35

kPa (3.6 kgf/cm

2

 ,

51 psi)

0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for

the relative pressure,

the data has not

been received.*

ID 4 Tire

Inflation

Pressure

ID4 tire inflation

pressure /

min.: Absolute

pressure / 100.00

kPa (1 kgf/cm

2

 , 14

psi), Relative

pressure / 0 kPa (0

kgf/cm

2

 , 0 psi)

max.: Absolute

pressure / 449.35

kPa (4.5 kgf/cm

2

 ,

63 psi), Relative

pressure / 349.35

kPa (3.6 kgf/cm

2

 ,

51 psi)

Actual tire

inflation

pressure

If 100 kPa (1 kgf/cm

2

 , 14 psi) for the

absolute pressure or

0 kPa (0 kgf/cm

2

 , 0

psi) is displayed for

the relative pressure,

the data has not

been received.*

HINT:

The initialization is complete when the Data List "ID Tire Inflation
Pressure" display shows the correct pressures.
*: It may take up to about 5 to 6 minutes to update the tire
pressure data. If the values are not displayed after about 5 to 6
minutes, perform troubleshooting according to the inspection
procedure for DTCs C2121/21 to C2124/24



.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: INITI...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XN00BHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TEST MODE PROCEDURE; 2015 MY Tundra

[08/2014 -        ]

TEST MODE PROCEDURE

1. TEST MODE PROCEDURE

HINT:

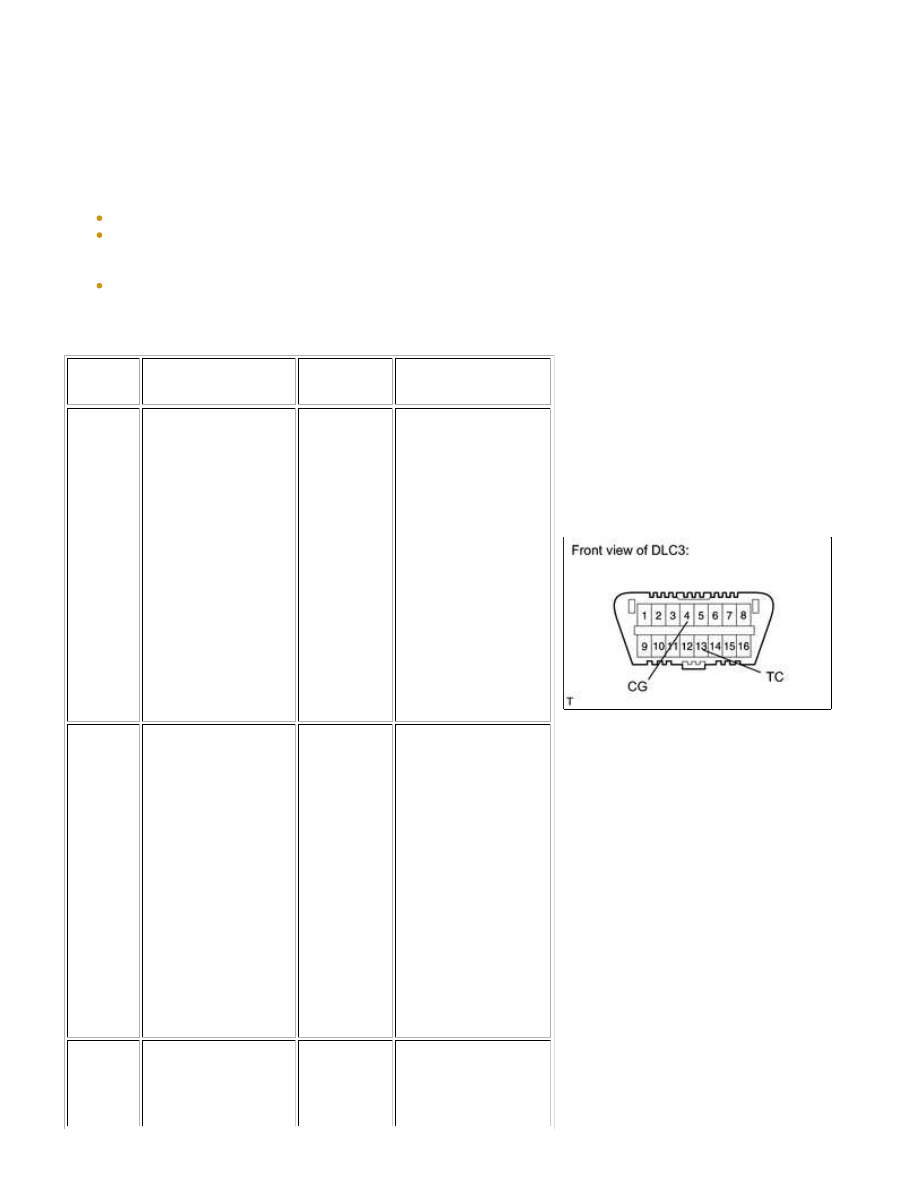

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON.

(d) Check that the tire pressure warning light turns on for 3 seconds and then goes off.

(e) Turn the Techstream on.

(f) Enter the following menus: Chassis / Tire Pressure Monitor / Utility / Signal Check.

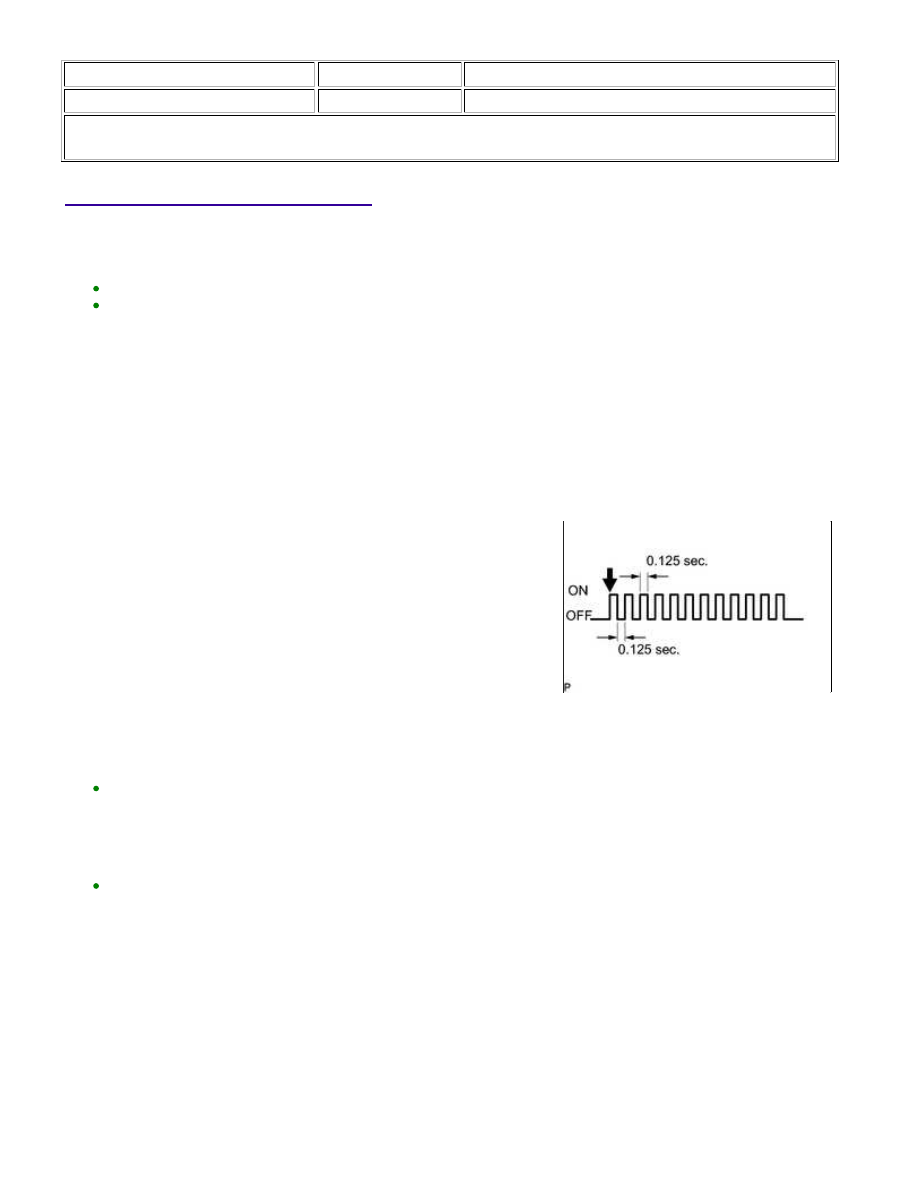

(g) Confirm that the tire pressure warning light in the combination

meter blinks at 0.125 second intervals.

2. PERFORM SIGNAL CHECK

HINT:

When entering Signal Check mode, the tire pressure warning ECU stores all the Test Mode DTCs first.

After completing the signal check for each inspection item, the DTCs for systems that are determined

to be normal by the tire pressure warning ECU will be cleared.

The DTCs for other inspection items may not be cleared when only a certain signal is inspected.

When signal check returns to normal mode, all the Test Mode DTCs will be cleared.

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and the Techstream on.

(d) Enter the following menus: Chassis / Tire Pressure Monitor / Utility / Signal Check.

HINT:

Every time the Test Mode DTC clear conditions are satisfied, the tire pressure warning light turns on for 1

second. Then, the tire pressure warning light blinks at 0.125 second intervals.

(e) Drive the vehicle at 20 km/h (12 mph) or more for 3 seconds or more to check the vehicle speed signal

(C2191/91).

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: TEST...

(f) Loosen the valve core and rapidly reduce the pressure (at least 40 kPa (0.4 kgf/cm

2

 , 5.8 psi) within 30

seconds) to check the transmitter data (C2181/81 to C2184/84).

HINT:

The transmitter ID can be transmitted by rapidly reducing the tire pressure.

(g) Check that the tire pressure warning system Test Mode DTCs are cleared.

TEST MODE DTC

TEST SIGNAL

TEST MODE DTC CLEAR CONDITION

C2181/81 to

C2184/84

Transmitter Data

Receive data from the transmitter which has a registered ID in the tire

pressure warning ECU

C2191/91

Vehicle Speed

Signal

(h) Check the tire pressure warning reset switch.

(1) Press the tire pressure warning reset switch.

(2) Check the tire pressure warning light.

TEST SIGNAL

NORMAL CONDITION

Tire Pressure Warning Reset

Switch

Switch ON: Tire pressure warning light turns on.

Switch OFF: Tire pressure warning light blinks at 0.125 second

intervals.

(i) Result

HINT:

After the signal check is completed, check for a Test Mode DTC to confirm the system status.

CONDITION

PROCEDURE

Test Mode DTC is output

Repair the faulty part and enter Signal Check again

Test Mode DTCs are cleared

No problem

Techstream.

DETECTION ITEM

TROUBLE AREA

SEE PAGE

C2181/81

Transmitter ID1 not received

Tire pressure warning valve and transmitter

Tire pressure warning antenna and receiver

Wire harness or connector

Tire pressure warning ECU
