7.

CIRCUIT INSPECTION*

(a) Refer to the Electronic Circuit Inspection Procedure



.

8.

REPAIR OR REPLACE

(a) Repair or replace parts based on the diagnosis result.

9.

CONFIRMATION TEST*

(a) Check the Data List to confirm that the tire inflation pressure data has been received



.

(b) Perform initialization



.

(c) Confirm that the initialization has been completed.

NEXT

END

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: HOW ...

Last Modified: 9-16-2014

6.6 M

Doc ID: RM000000XN10CHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: REGISTRATION; 2015 MY Tundra [08/2014 -        ]

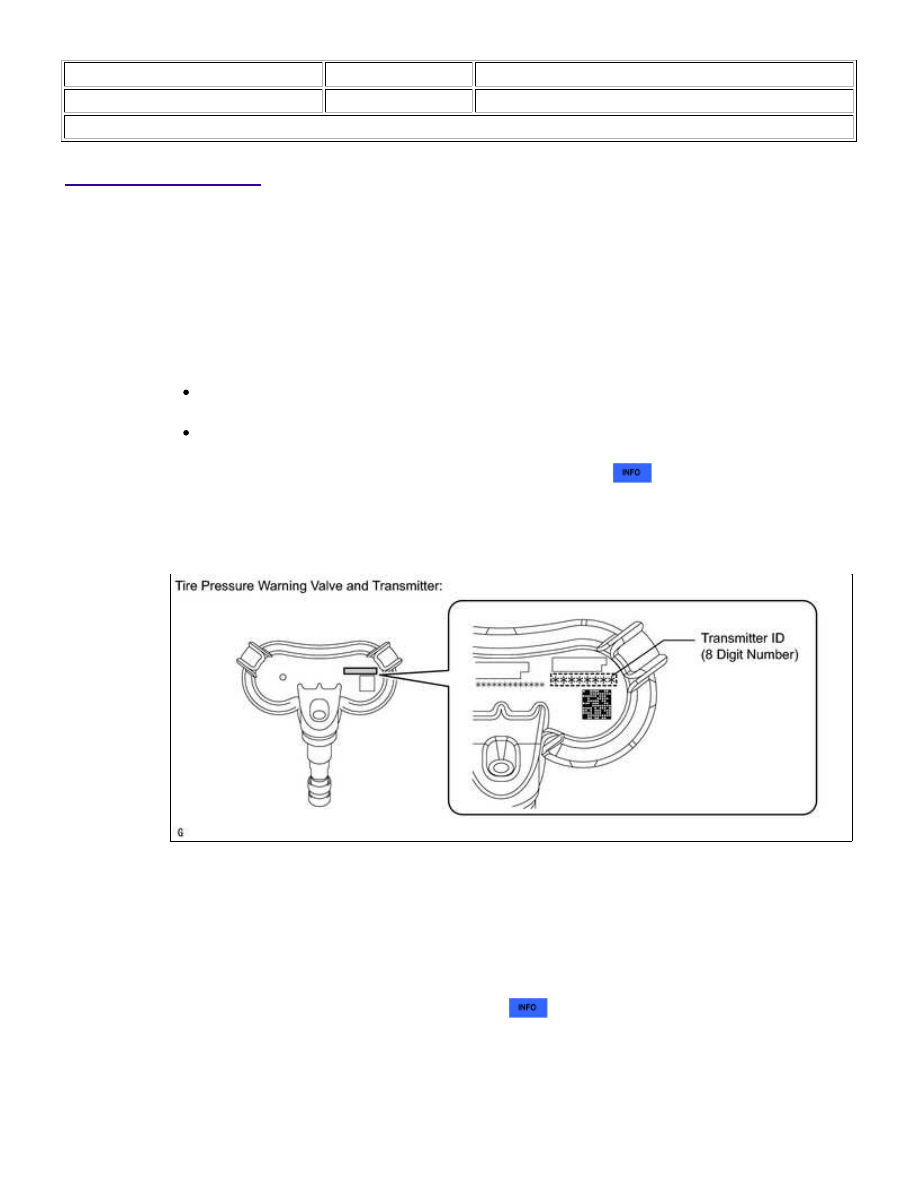

REGISTRATION

1. DESCRIPTION OF CODE REGISTRATION

It is necessary to register the transmitter ID in the tire pressure warning ECU when replacing the tire pressure

warning valve and transmitter and/or tire pressure warning ECU.

Prepare all transmitter ID data before starting registration.

(a) Before registration

note them down.

located on the tire pressure warning valves and transmitters



.

transmitter.

NOTICE:

The transmitter ID is written on the tire pressure warning valve and transmitter. It will be

.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON and the Techstream on.

(e) Enter the following menus: Chassis / Tire Pressure Monitor / Utility / ID Registration.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: REGI...

(f) Perform the following procedures displayed on the screen.

(2) Read the "ID Tire Inflation Pressure" values.

It may take up to about 5 to 6 minutes to update the tire pressure data. If the values are not displayed after
several minutes, perform troubleshooting according to the inspection procedure for DTCs C2121/21 to
C2124/24



.

If the IDs have not been registered, DTC C2171/71 is set in the tire pressure warning ECU after 3 minutes or
more.
If normal pressure values are displayed, the IDs have been registered correctly.
If the tire pressure values are not displayed after several minutes, the IDs may be incorrect or the system
may have a malfunction.
After all IDs are registered, DTC C2126/26 (Transmitter ID not Received in Main Mode) is set in the tire
pressure warning ECU and the tire pressure warning light blinks for 1 minute and then comes on. When the
tire pressure warning ECU successfully receives information from all the transmitters whose IDs are stored in
the ECU, DTC C2126/26 is deleted and the tire pressure warning light goes off.

TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: REGI...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XMZ0A3X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: TIRE AND WHEEL: TIRE PRESSURE WARNING SYSTEM: INITIALIZATION; 2015 MY Tundra [08/2014 -

       ]

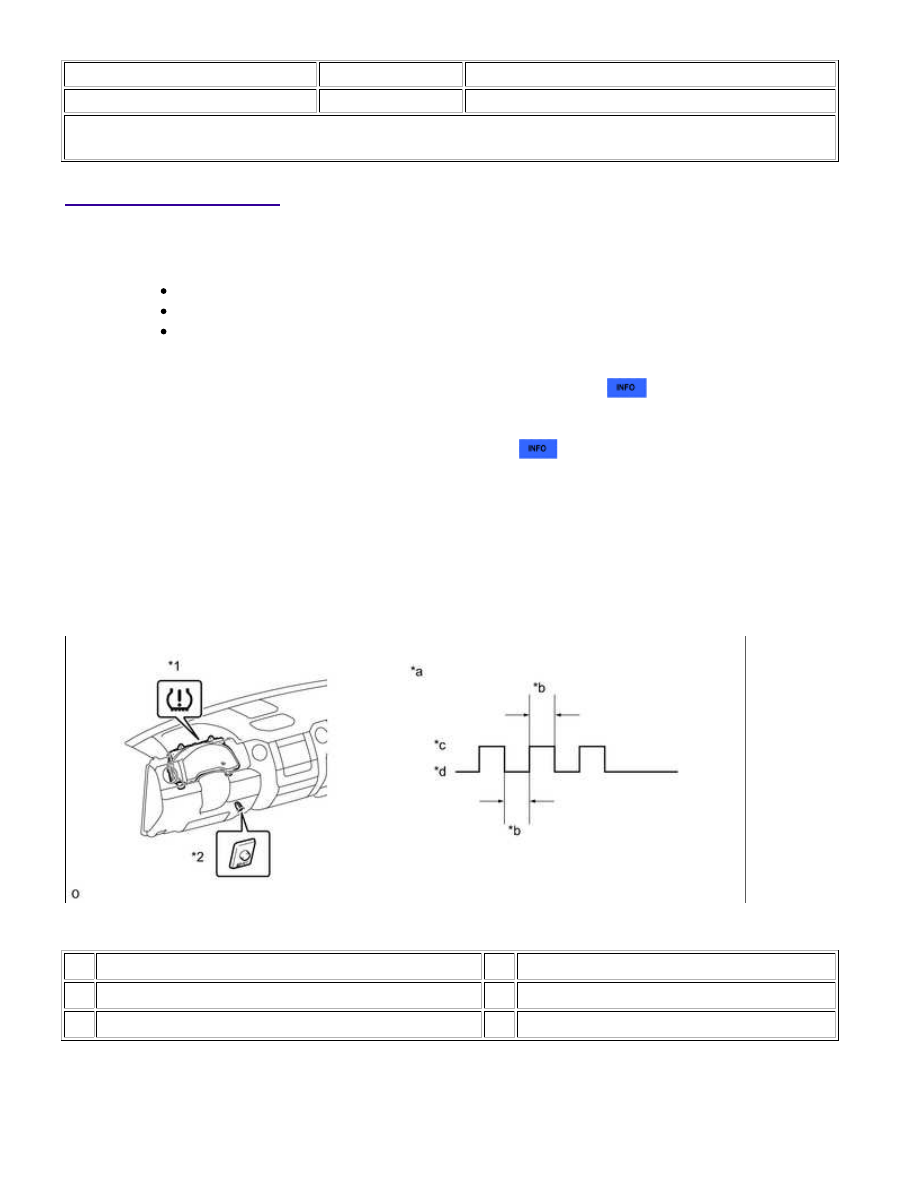

INITIALIZATION

1. DESCRIPTION OF INITIALIZATION

(a) Perform initialization in the following cases:

*: Perform initialization after the transmitter ID registration is completed



.

(b) Before initialization

.

NOTICE:

Make sure the tires are cooled down.

2. INITIALIZATION PROCEDURE

(a) Turn the ignition switch to ON.

(b) Press and hold the tire pressure warning reset switch for 3 seconds or more so that the tire pressure

warning light blinks 3 times.

Text in Illustration

*1 Tire Pressure Warning Light

*2 Tire Pressure Warning Reset Switch

*a Tire Pressure Warning Light Output Pattern

*b 1 sec.

*c

ON

*d OFF

(c) Turn the ignition switch off.

(d) Connect the Techstream to the DLC3.
