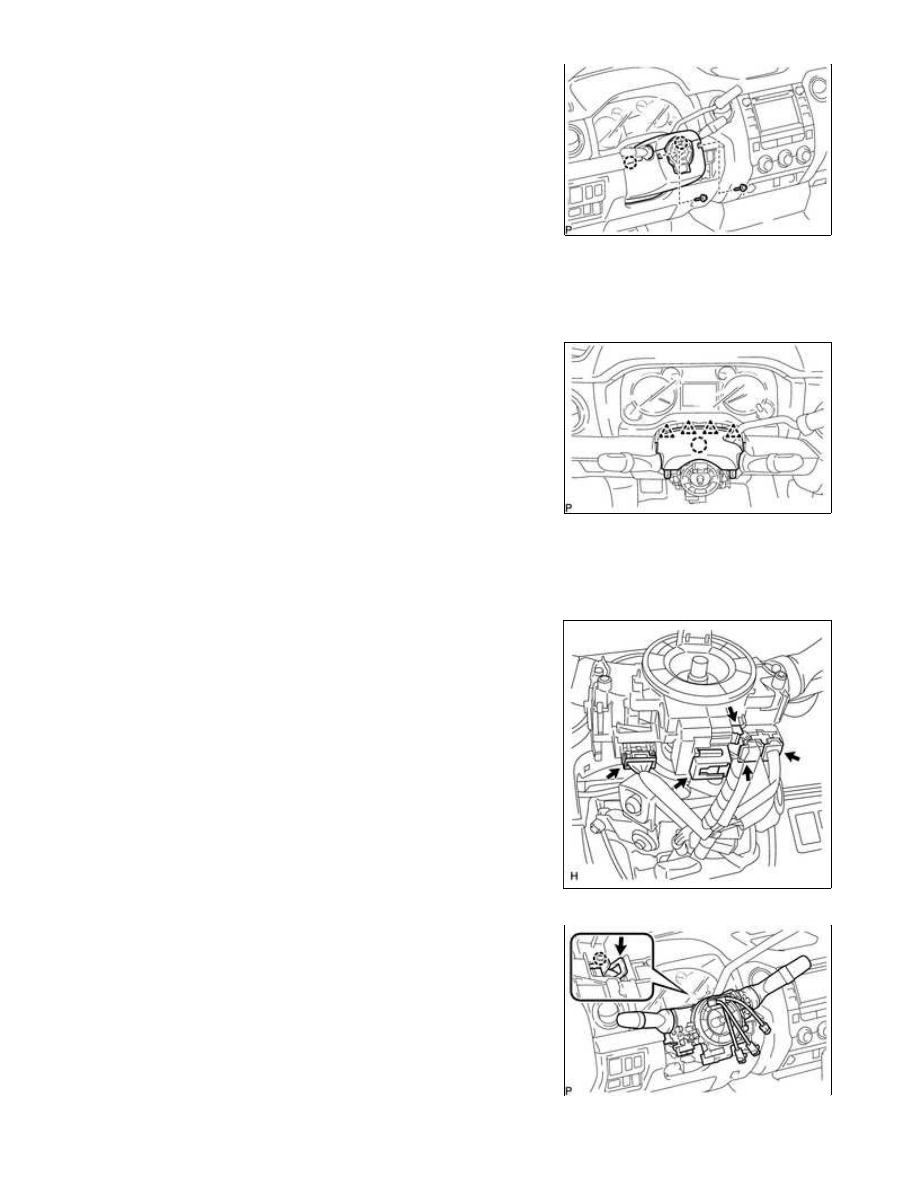

(a) Remove the 2 screws.

(b) Detach the 2 claws to remove the lower steering column cover.

9. REMOVE UPPER STEERING COLUMN COVER

(a) Detach the 4 clips.

(b) Detach the claw to remove the upper steering column cover.

10. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

(a) Disconnect the 5 connectors from the turn signal switch with

spiral cable.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

11. DISCONNECT COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

12. REMOVE COLUMN SHIFT SHIFT LEVER SUB-ASSEMBLY

13. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab)

14. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

15. REMOVE COWL SIDE TRIM BOARD LH

16. REMOVE INSTRUMENT SIDE PANEL LH

17. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

18. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

19. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

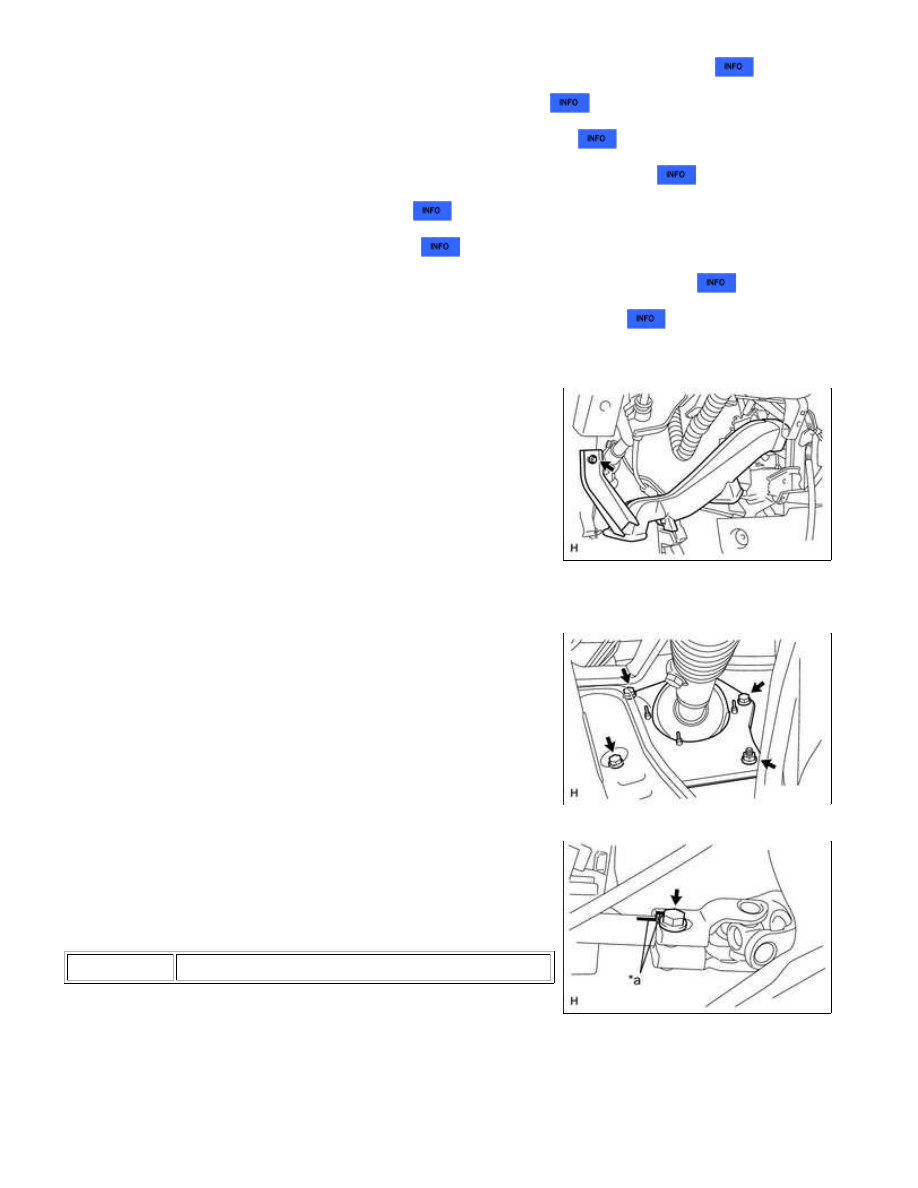

(a) Remove the bolt and air duct.

20. REMOVE STEERING INTERMEDIATE SHAFT ASSEMBLY

(a) Remove the 3 bolts and nut.

(b) Put matchmarks on the steering intermediate shaft and the

steering column.

Text in Illustration

*a

Matchmark

(c) Remove the bolt and steering intermediate shaft from the steering column.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

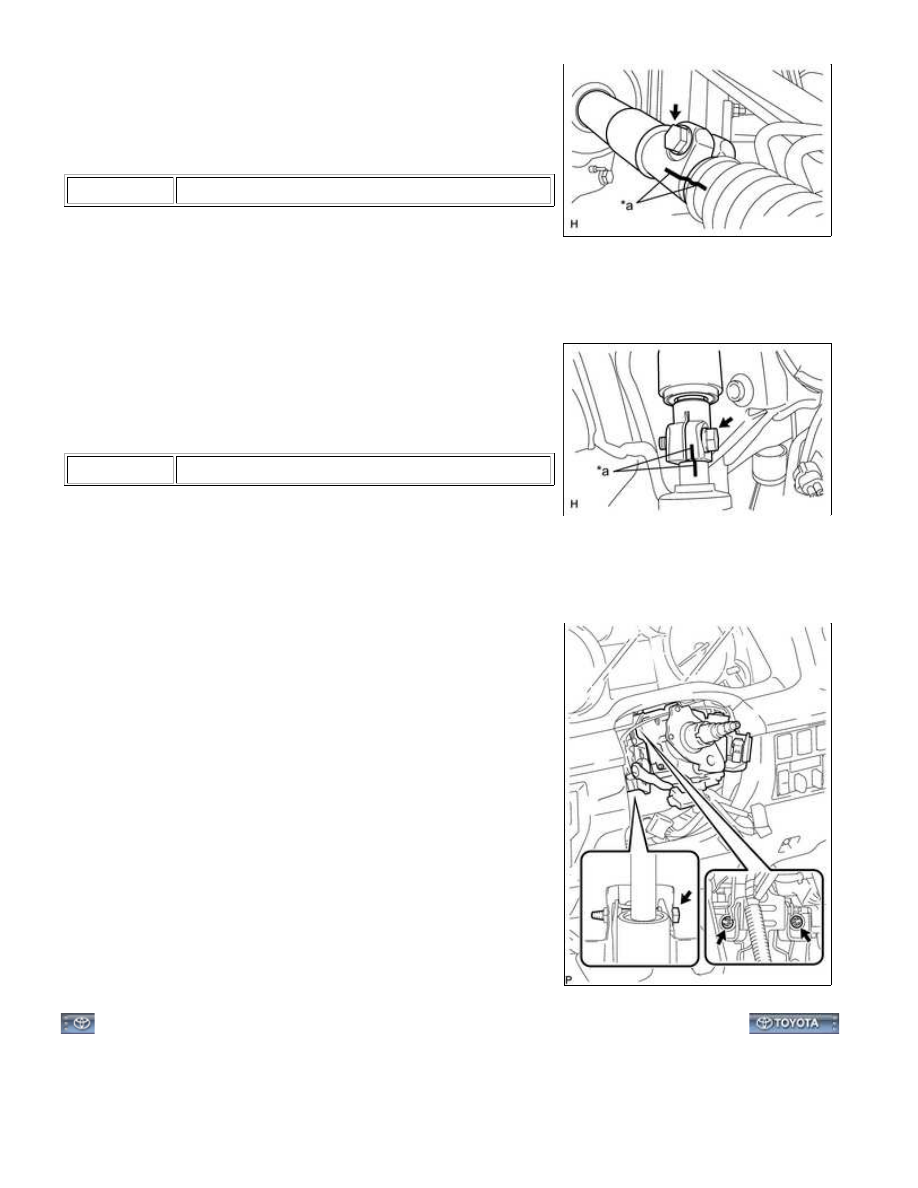

(d) Put matchmarks on the No. 2 steering intermediate shaft and

steering intermediate shaft.

Text in Illustration

*a

Matchmark

(e) Remove the bolt and steering intermediate shaft from the No. 2 steering intermediate shaft.

21. REMOVE NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

(a) Put matchmarks on the No. 2 steering intermediate shaft and

the power steering gear.

Text in Illustration

*a

Matchmark

(b) Remove the bolt and No. 2 steering intermediate shaft from the power steering gear.

22. REMOVE STEERING COLUMN ASSEMBLY

(a) Remove the bolt and 2 nuts. Then remove the steering column

from the instrument panel reinforcement.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQO01AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manual Tilt): DISASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

DISASSEMBLY

NOTICE:

When using a vise, do not overtighten it.

1. REMOVE TRANSPONDER KEY AMPLIFIER (w/ Engine Immobiliser System)

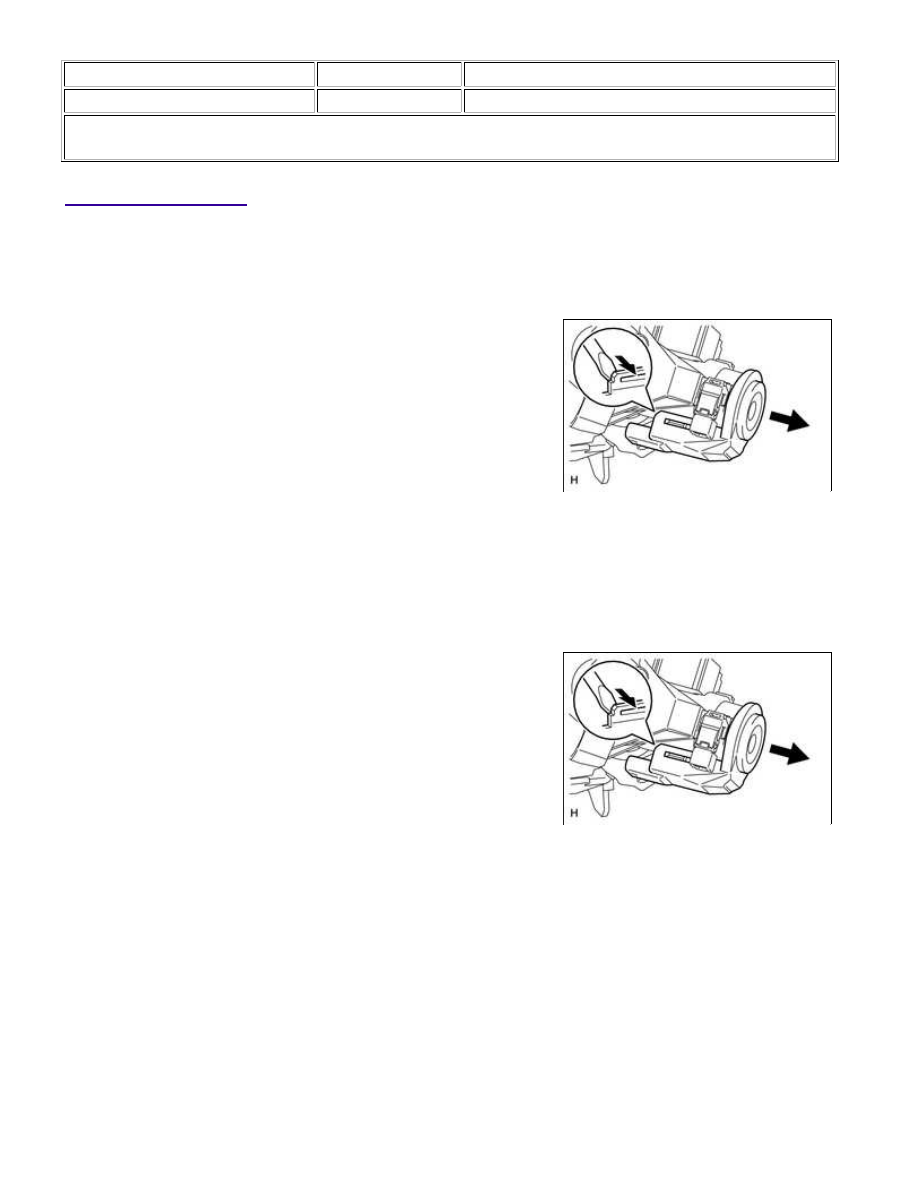

(a) Using a screwdriver, widen the claws attached to the upper

bracket by approximately 1.0 mm (0.0394 in.).

(b) Pull out the transponder key amplifier with the claws open.

NOTICE:

Using excessive force may damage the case.

2. REMOVE KEY CYLINDER LIGHT ASSEMBLY (w/o Engine Immobiliser System)

(a) Using a screwdriver, widen the claws attached to the upper

bracket by approximately 1.0 mm (0.0394 in.).

(b) Pull out the key cylinder light with the claws open.

NOTICE:

Using excessive force may damage the case.

3. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY

(a) Secure the steering column in a vise.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...
