6.6 A

Doc ID: RM000002ZQP01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manual Tilt and Manual Telescopic Steering

Column): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

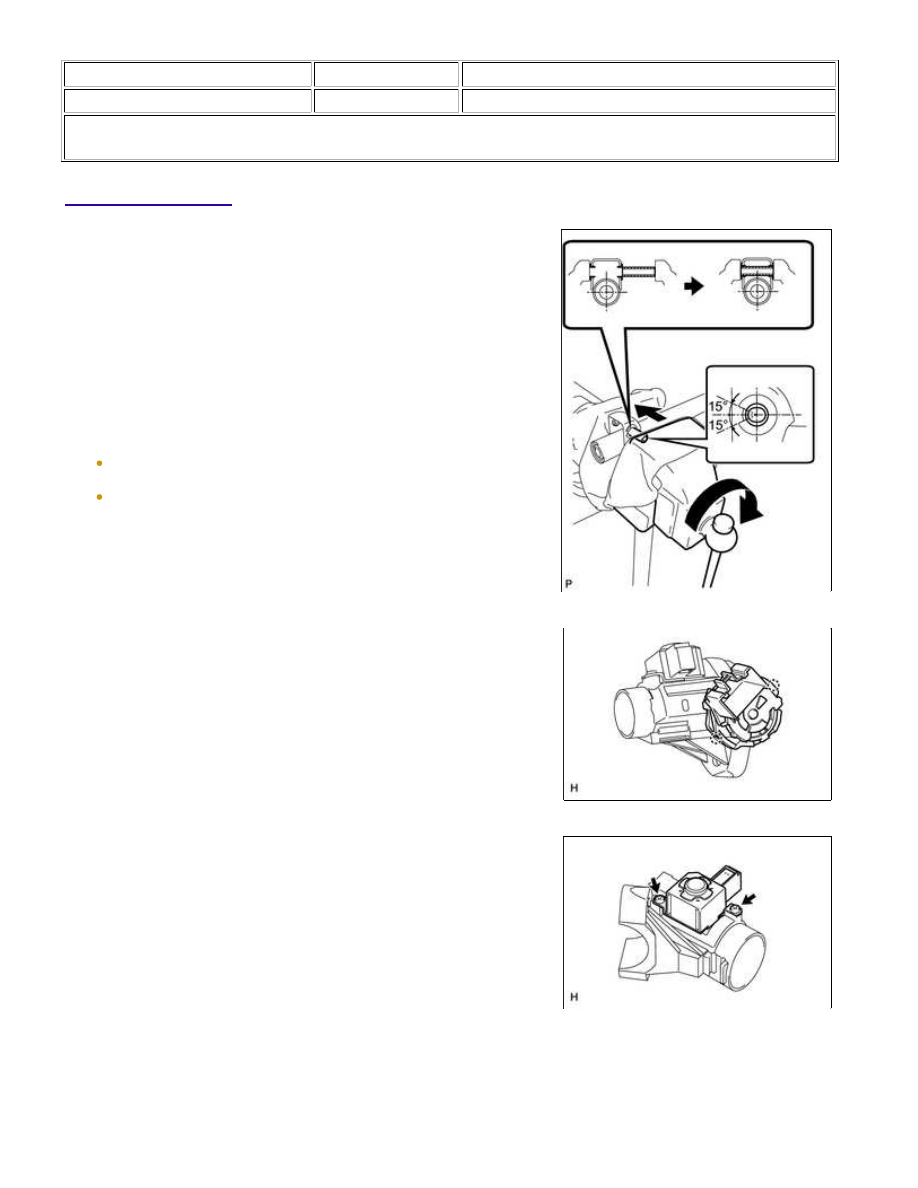

1. INSTALL STEERING COLUMN BRACKET SPACER

(a) Fix the steering column in a vise between aluminum plates or a

cloth. Then install the steering column bracket spacer to the

steering column.

NOTICE:

Install the steering column bracket spacer so that it is facing in
the direction shown in the illustration.
When using a vise, do not overtighten it.

2. INSTALL IGNITION SWITCH ASSEMBLY

(a) Attach the 2 claws to install the ignition switch to the switch

bracket.

3. INSTALL KEY INTERLOCK SOLENOID

(a) Install the key interlock solenoid to the switch bracket with the 2

screws.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

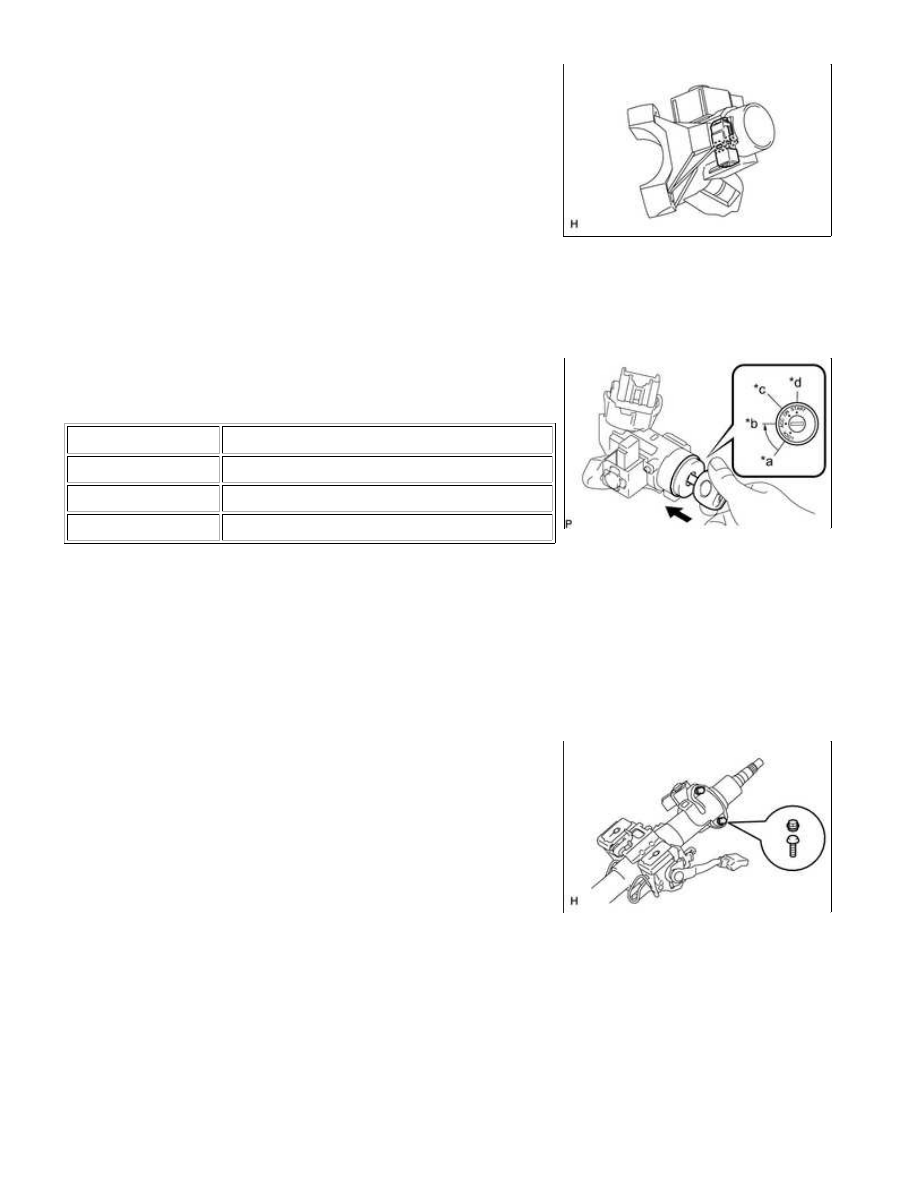

4. INSTALL UNLOCK WARNING SWITCH ASSEMBLY

(a) Attach the 2 claws to install the unlock warning switch to the

switch bracket.

5. INSTALL IGNITION SWITCH LOCK CYLINDER

(a) Check that the ignition switch lock cylinder is in the ACC position.

(b) Install the ignition switch lock cylinder to the steering lock

sub-assembly.

Text in Illustration

*a

LOCK

*b

ACC

*c

ON

*d

START

(c) Check that the ignition switch lock cylinder assembly is securely installed.

6. INSPECT STEERING LOCK OPERATION

7. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY

(a) Temporarily install the upper steering column with switch bracket and steering lock bracket with 2 new

tapered-head bolts.

(b) Tighten the 2 tapered-head bolts until the bolt heads break off.

8. INSTALL TRANSPONDER KEY AMPLIFIER (w/ Engine Immobiliser System)

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

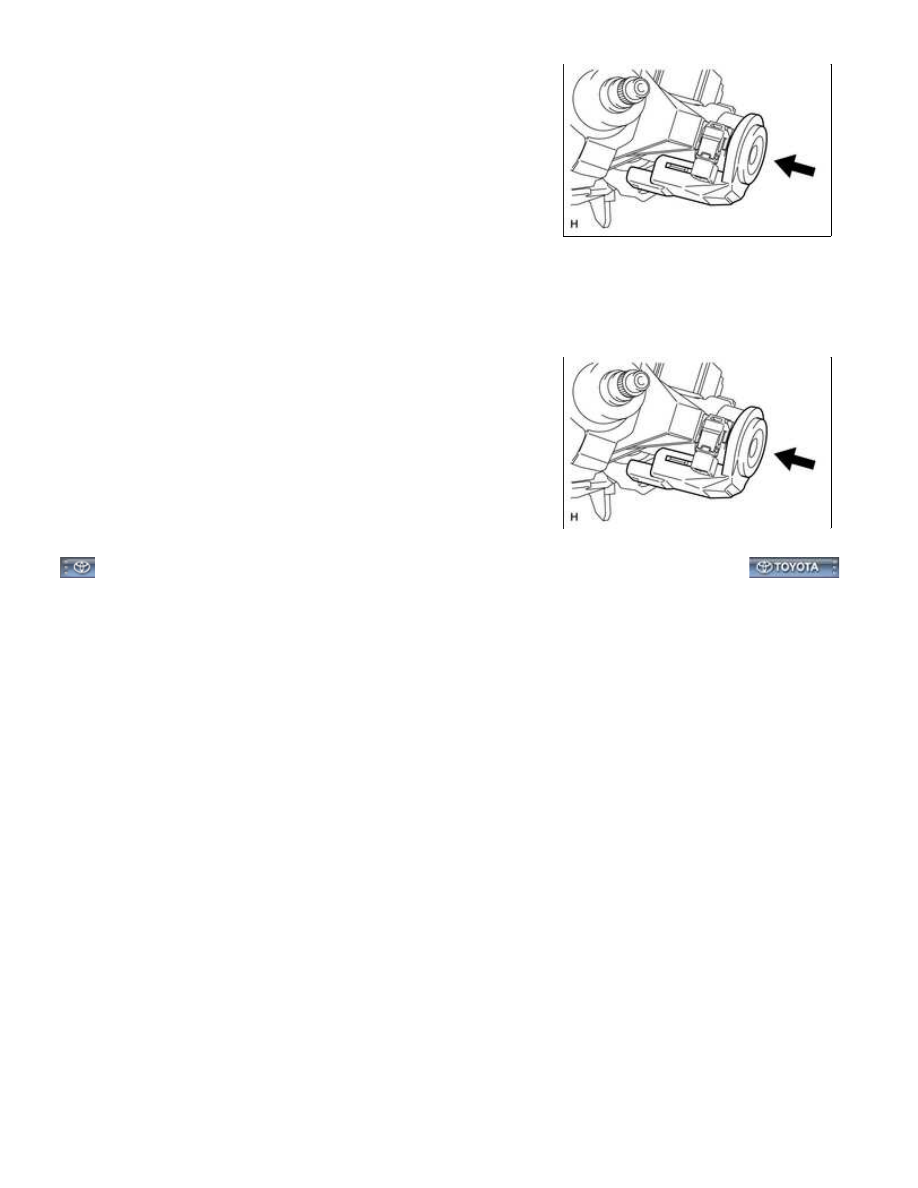

(b) Push the transponder key amplifier upward and install it to the

switch bracket.

NOTICE:

Do not push the amplifier up with excessive force.

9. INSTALL KEY CYLINDER LIGHT ASSEMBLY (w/o Engine Immobiliser System)

(b) Push the key cylinder light upward and install it to the switch

bracket.

NOTICE:

Do not push the key cylinder light up with excessive force.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQL01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manual Tilt and Manual Telescopic Steering

Column): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

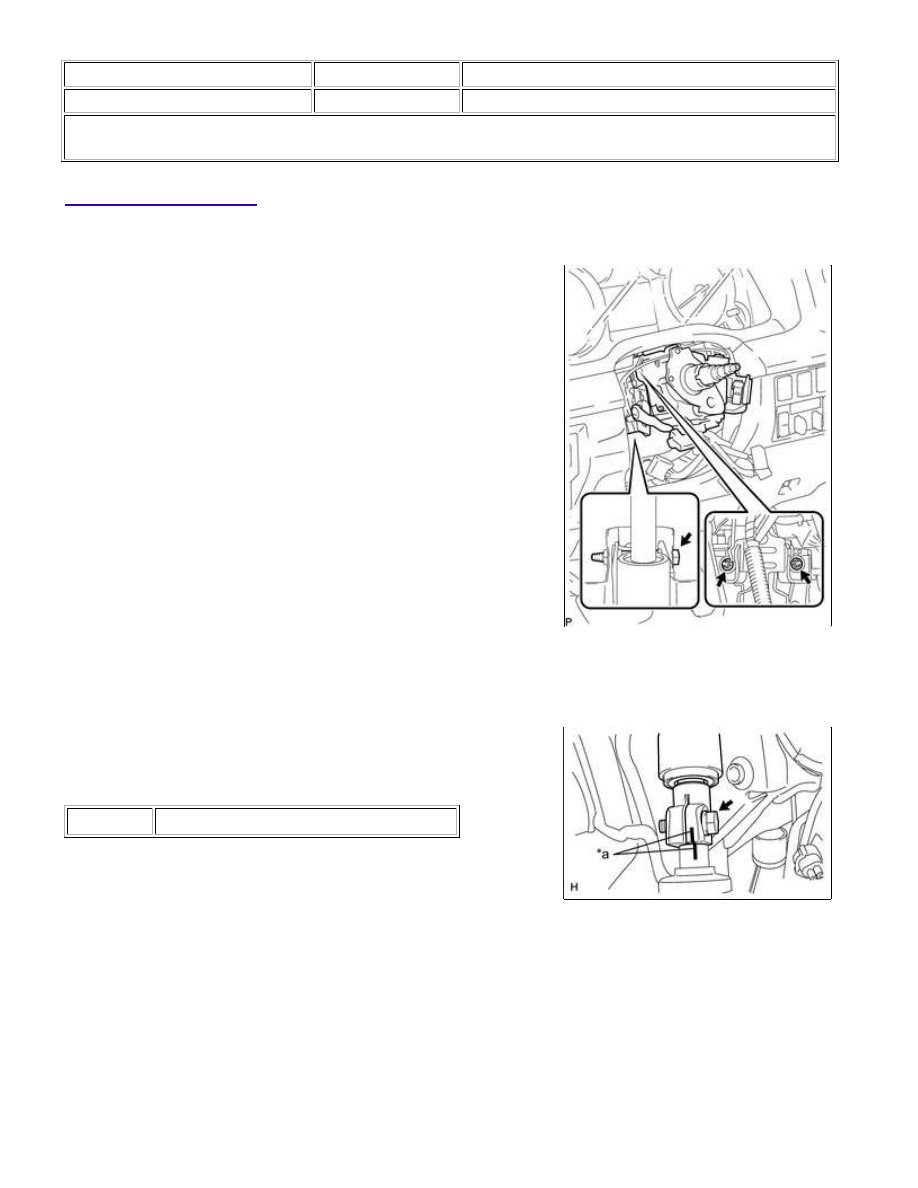

1. INSTALL STEERING COLUMN ASSEMBLY

(a) Install the steering column with the bolt and 2 nuts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

2. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

(a) Align the matchmarks on the No. 2 steering intermediate shaft and power steering gear.

(b) Install the bolt.

Text in Illustration

*a

Matchmark

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

3. INSTALL STEERING INTERMEDIATE SHAFT ASSEMBLY

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...
