Toyota Tundra (2015 year). Manual - part 2785

ILLUSTRATION

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

ILLUSTRATION

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQN01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

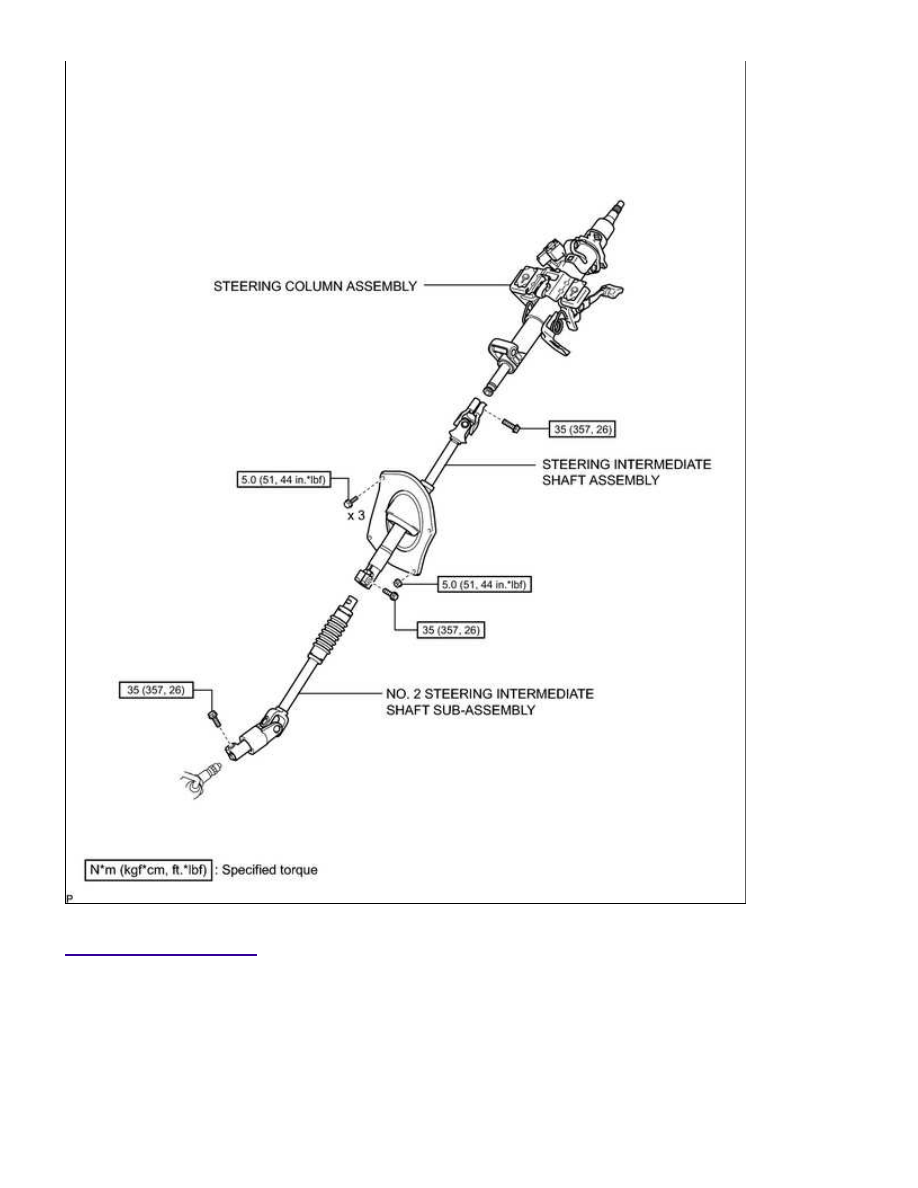

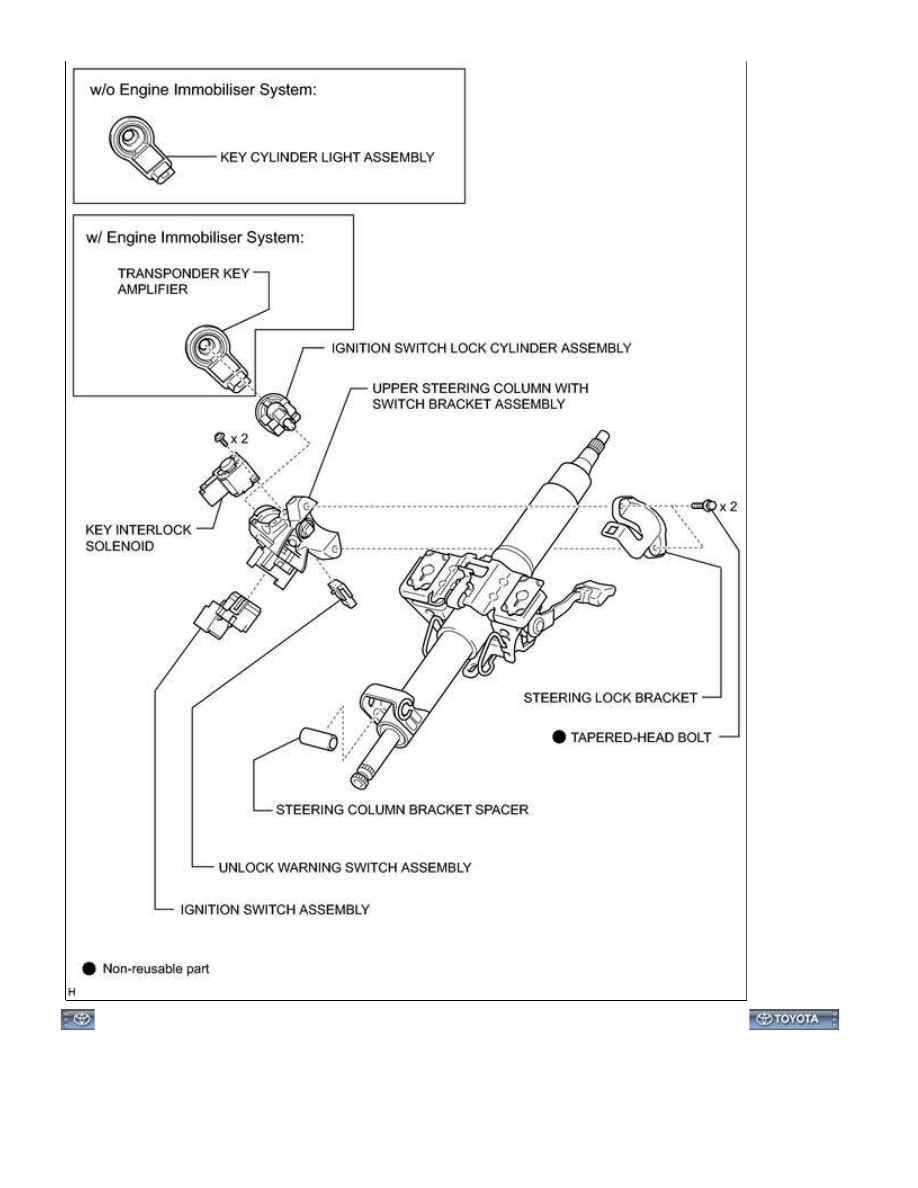

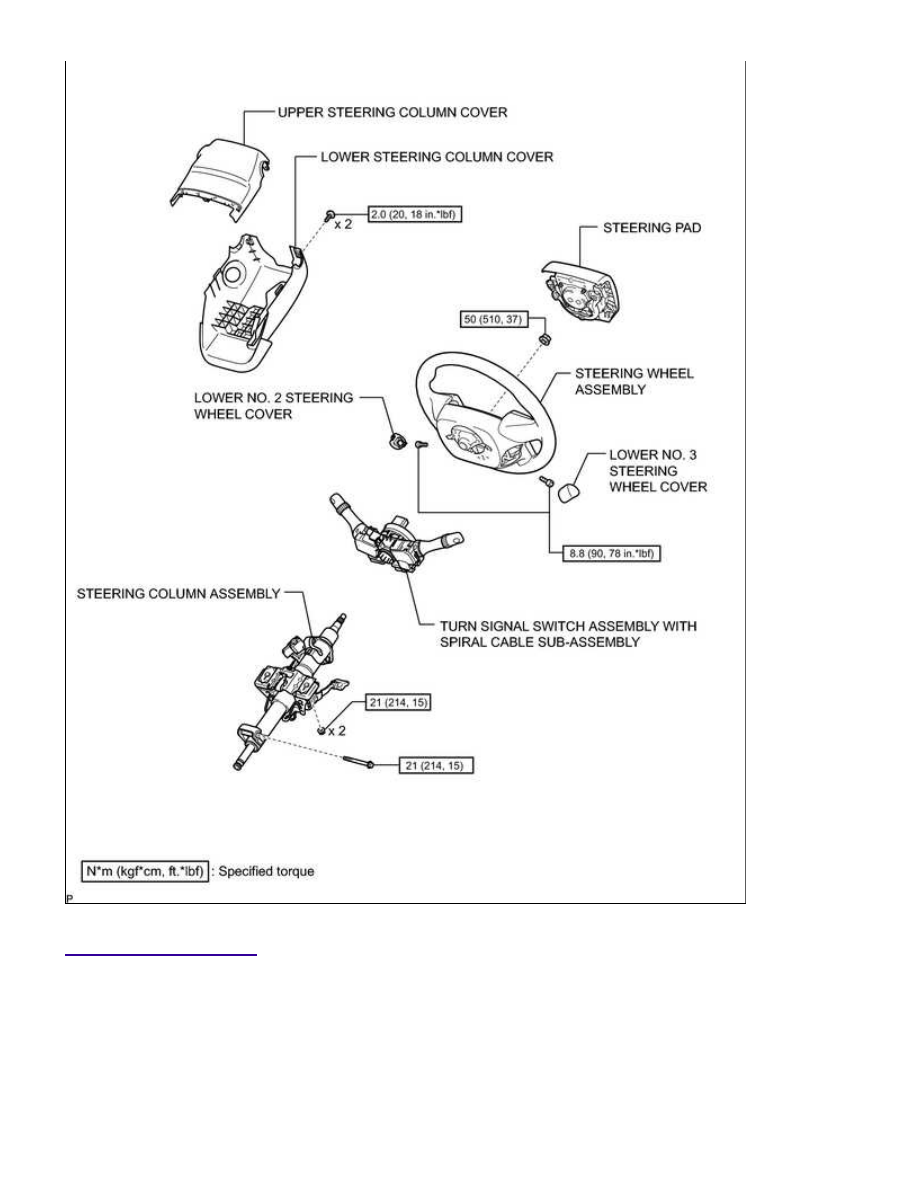

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manual Tilt and Manual Telescopic Steering

Column): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:



.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

4. REMOVE LOWER NO. 3 STEERING WHEEL COVER

5. REMOVE LOWER NO. 2 STEERING WHEEL COVER

6. REMOVE STEERING PAD

7. REMOVE STEERING WHEEL ASSEMBLY

(a) Remove the steering wheel set nut.

(b) Put matchmarks on the steering wheel and main shaft.

Text in Illustration

*a

Matchmark

*b

Hold

*c

Turn

(c) Using SST, remove the steering wheel.

SST: 09950-50013

09951-05010

09952-05010

09953-05020

09954-05011

8. REMOVE LOWER STEERING COLUMN COVER

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...
