Toyota Tundra (2015 year). Manual - part 2784

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000XZ7067X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: IG Power

Source Circuit; 2015 MY Tundra [08/2014 -        ]

IG Power Source Circuit

DESCRIPTION

When the ignition switch is turned ON, the IG power source circuit supplies positive (+) voltage to the multiplex

tilt and telescopic ECU.

The multiplex tilt and telescopic ECU also receives ignition switch signals via this circuit.

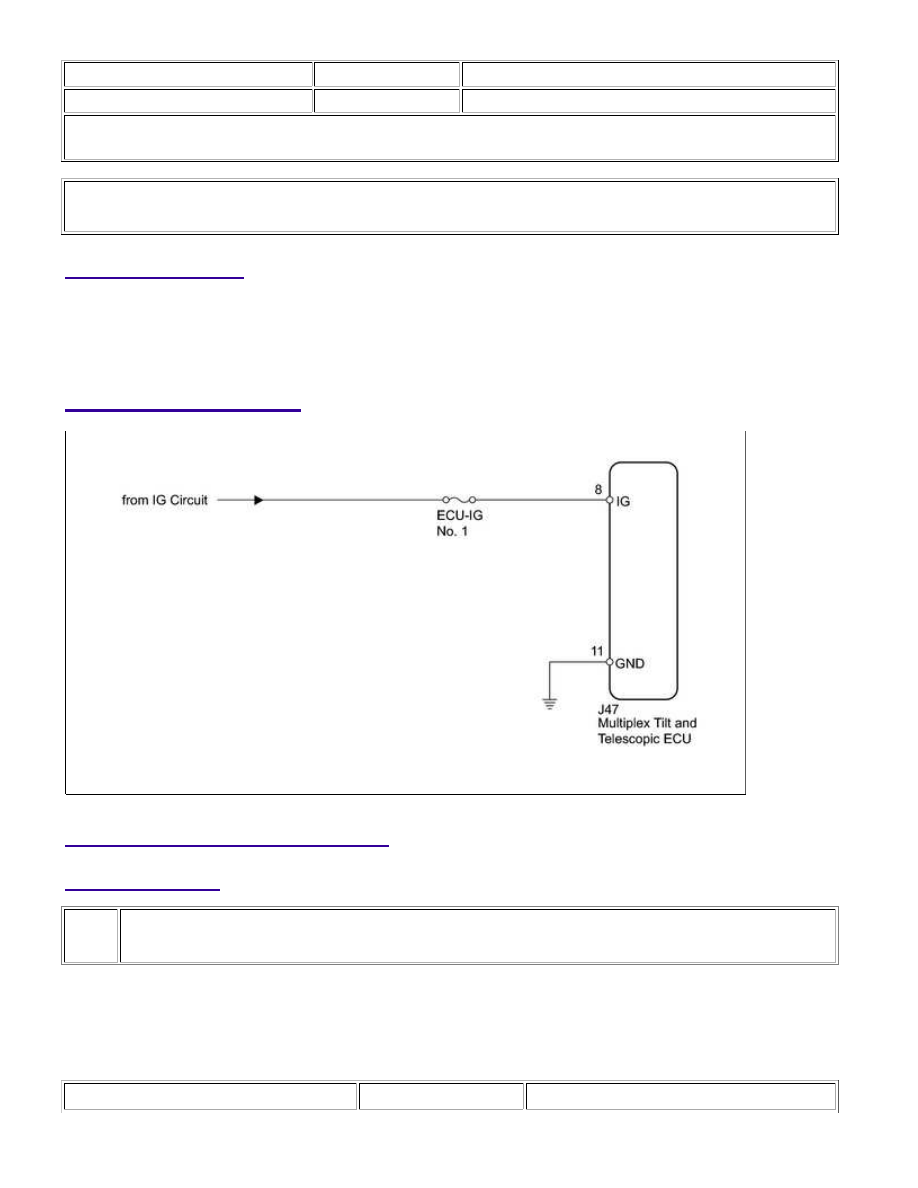

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (ECU-IG No. 1)

(a) Remove the ECU-IG No. 1 fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ECU-IG No. 1 fuse

Always

Below 1 Ω

NG

REPLACE FUSE

2.

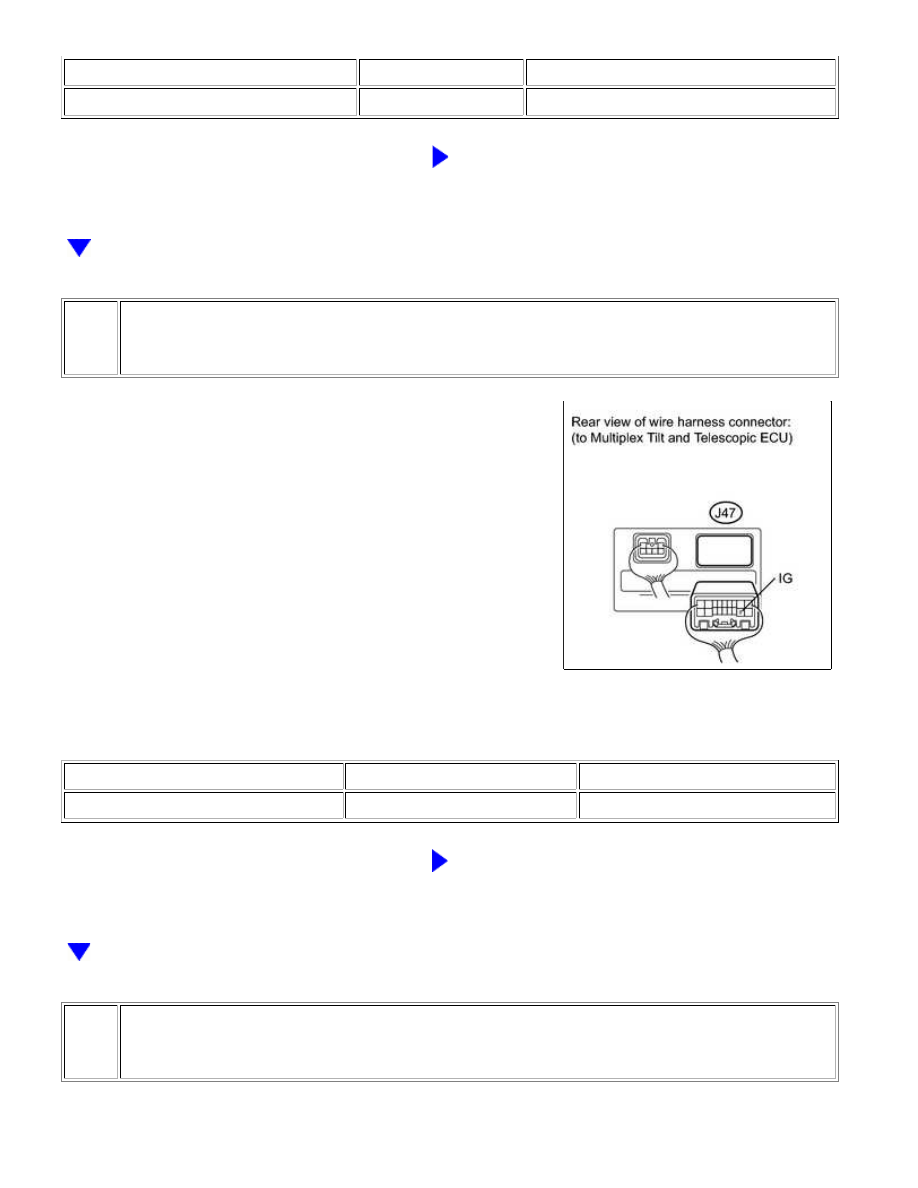

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU -
BATTERY)

(a) Disconnect the J47 multiplex tilt and telescopic ECU

connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J47-8 (IG) - Body ground

Ignition switch ON

11 to 14 V

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

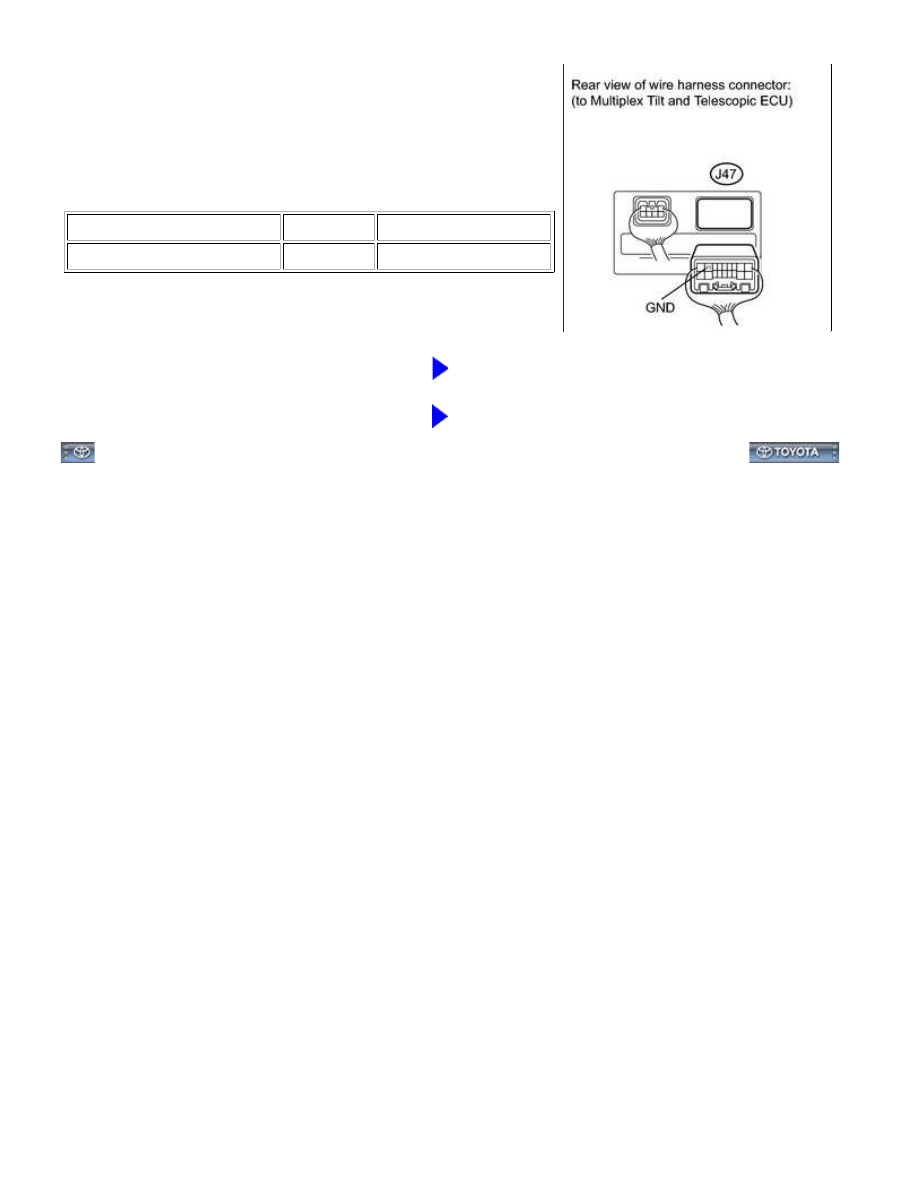

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU - BODY
GROUND)

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-11 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002GWU01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manual Tilt and Manual Telescopic Steering

Column): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

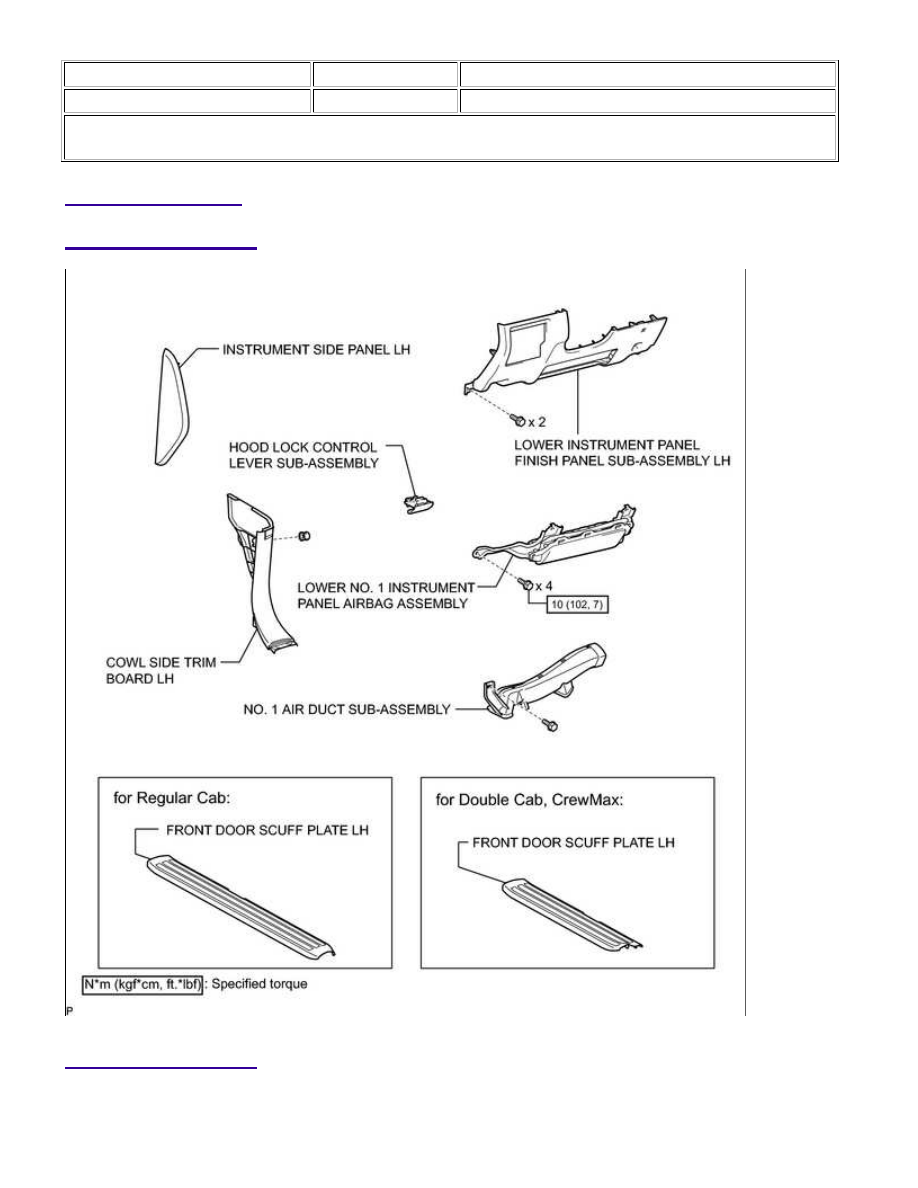

COMPONENTS

ILLUSTRATION

ILLUSTRATION

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Manu...
