TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-11 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XZB06BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: B2620; ECU

Power Source Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B2620

ECU Power Source Circuit Malfunction

DESCRIPTION

The ECU power source circuit supplies positive voltage to the multiplex tilt and telescopic ECU.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B2620

While the auto away/return function, driving position memory function or

manual control is in operation, the ECU power supply voltage remains at

Harness or

connector

Multiplex tilt

and telescopic

ECU

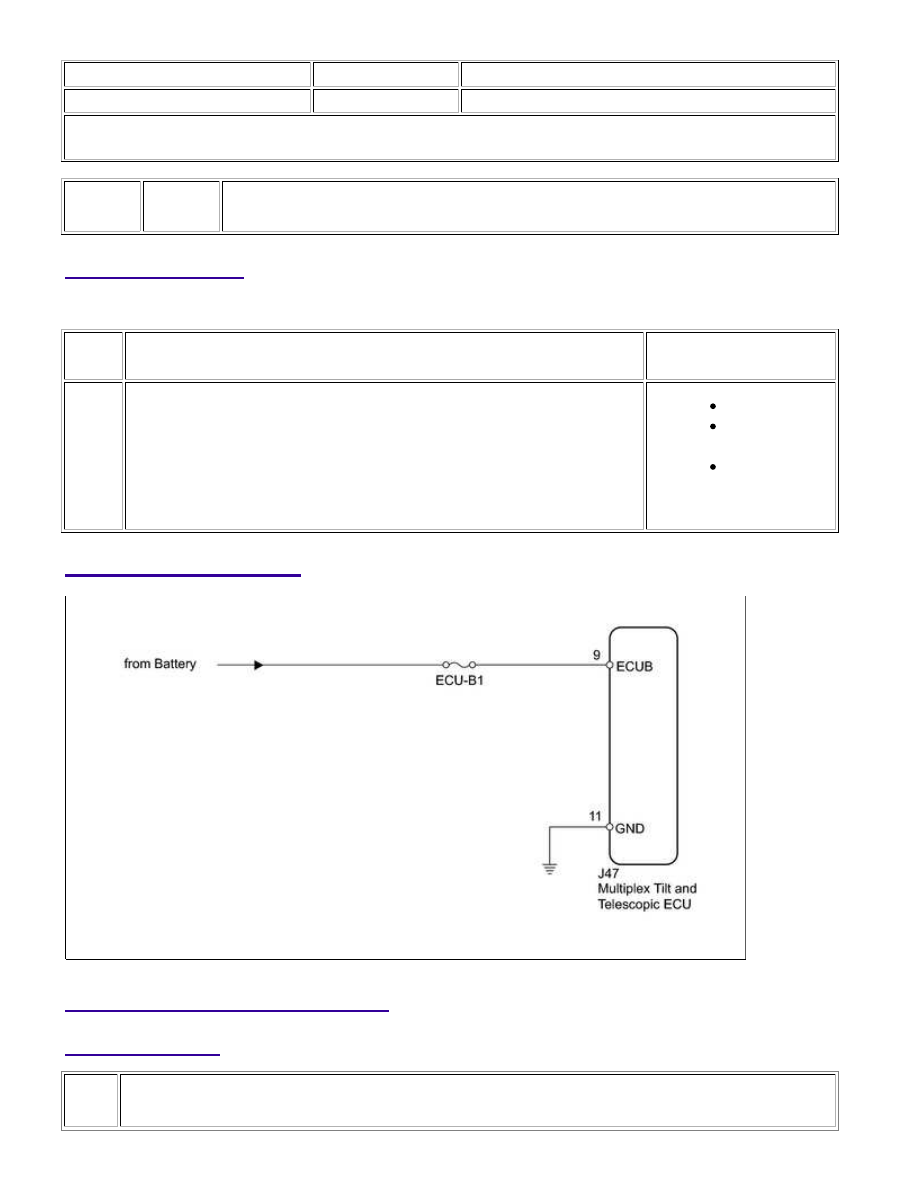

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FUSE (ECU-B1)

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

OK

OK

(a) Remove the ECU-B1 fuse from the engine room junction block.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ECU-B1 fuse

Always

Below 1 Ω

NG

REPLACE FUSE

2.

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU -
BATTERY)

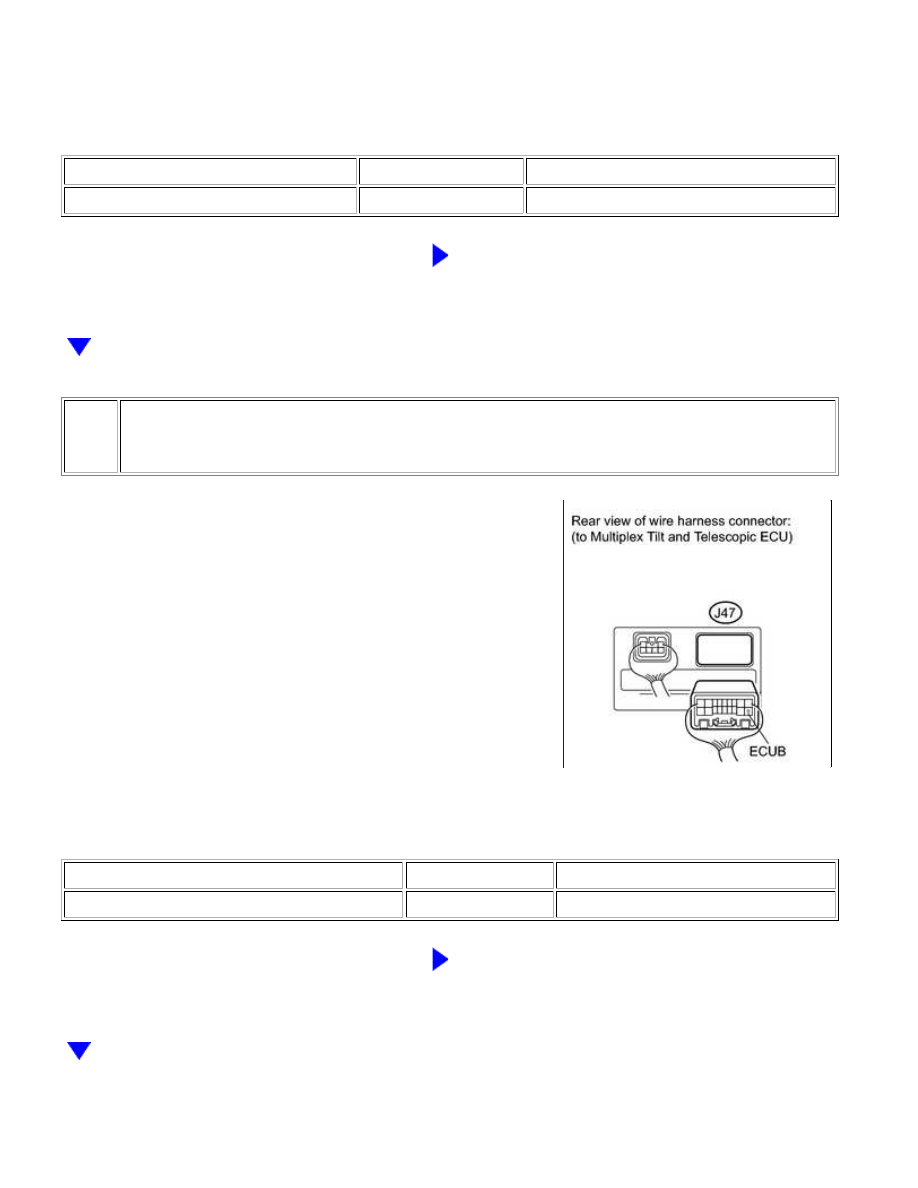

(a) Disconnect the J47 multiplex tilt and telescopic ECU

connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-9 (ECUB) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

3.

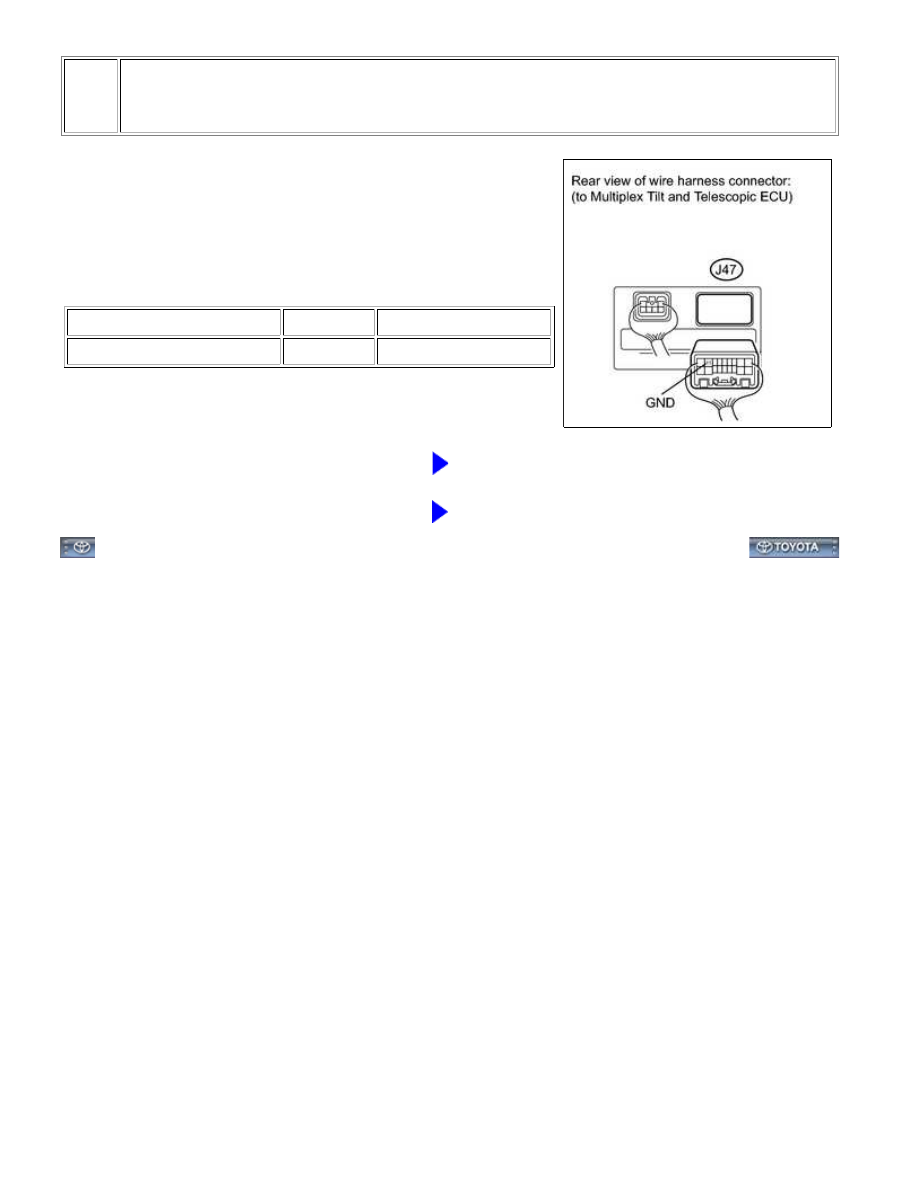

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU - BODY
GROUND)

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-11 (GND) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU
