Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000XZ5057X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: TERMINALS OF

ECU; 2015 MY Tundra [08/2014 -        ]

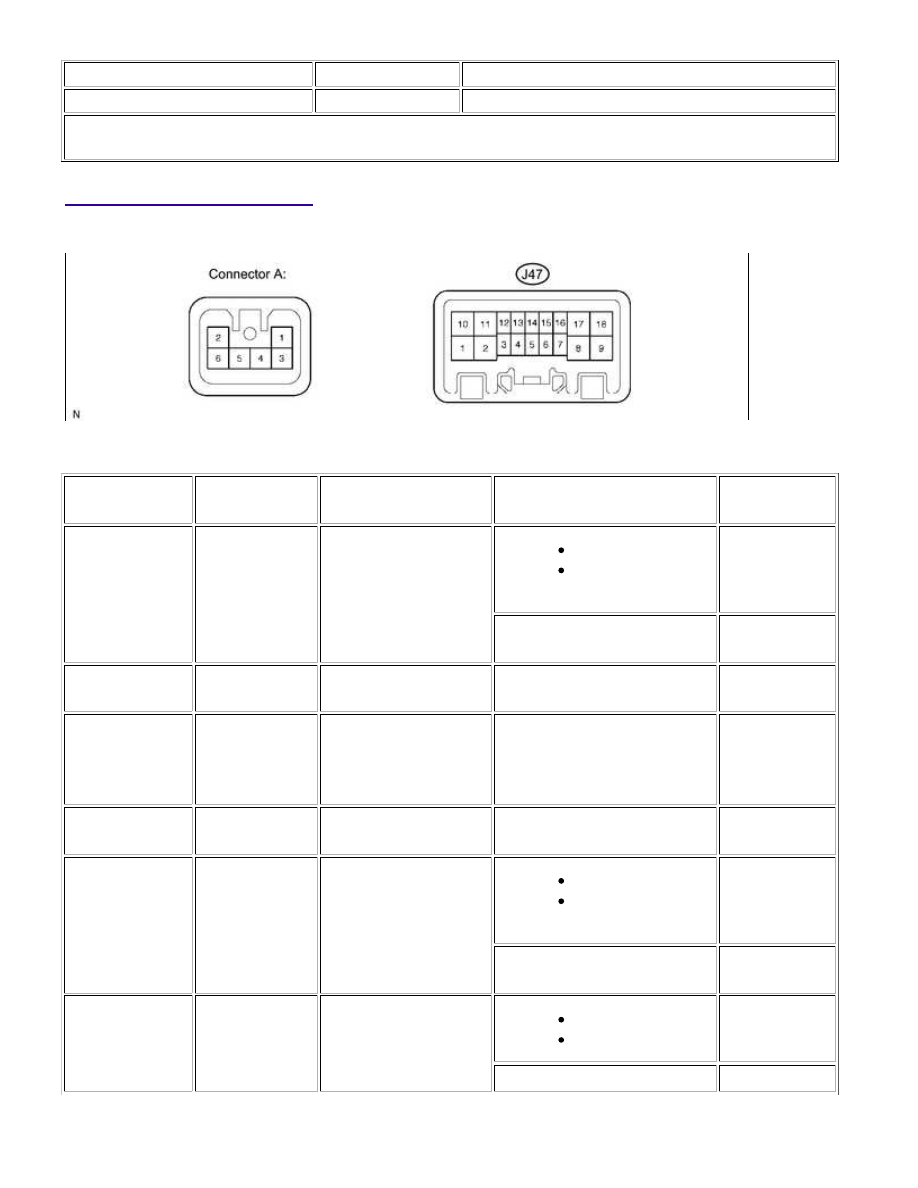

TERMINALS OF ECU

1. CHECK MULTIPLEX TILT AND TELESCOPIC ECU

(a) Measure the voltage according to the value(s) in the table below.

TERMINAL NO.

(SYMBOL)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A-2 (TEM+) -

J47-11 (GND)

(Not available) -

W-B

Telescopic motor output

Ignition switch ON

Telescopic steering

contracts

11 to 14 V

Telescopic motor is not

operating

Below 1 V

A-3 (VCE) - A-5

(E2)

(Not available)

Telescopic sensor

power source

Ignition switch ON

8 to 16 V

A-4 (TES) - A-5

(E2)

(Not available)

Telescopic sensor signal

Telescopic motor is operating

Pulse

generation

High: 8 to 16 V

Low: Below 1 V

A-5 (E2) - Body

ground

(Not available) -

Body ground

Telescopic sensor

ground

Always

Below 1 V

A-6 (TEM-) -

J47-11 (GND)

(Not available) -

W-B

Telescopic motor output

Ignition switch ON

Telescopic steering

extends

11 to 14 V

Telescopic motor is not

operating

Below 1 V

J47-1 (TIM-) -

J47-11 (GND)

R - W-B

Tilt motor output

Ignition switch ON

Steering tilts down

11 to 14 V

Tilt motor is not operating

Below 1 V

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

TERMINAL NO.

(SYMBOL)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J47-2 (+B) -

J47-11 (GND)

P - W-B

Motor power source

Always

11 to 14 V

J47-3 (MSW) -

J47-11 (GND)

GR - W-B

Manual switch signal

Ignition switch ON

Tilt up by manual

switch

1.67 to 2.13 V

Ignition switch ON

Tilt down by manual

switch

0.54 to 0.74 V

Ignition switch ON

Telescopic

contracted by

manual switch

1.08 to 1.40 V

Ignition switch ON

Telescopic extended

by manual switch

2.22 to 2.77 V

Manual switch is not operating

Below 0.2 V

J47-3 (MSW) -

J47-4 (VC)

GR - Y

Tilt and telescopic

manual switch signal

Ignition switch ON

4.9 to 5.1 V

J47-4 (VC) -

J47-11 (GND)

Y - W-B

Manual switch power

source

Ignition switch ON

4.9 to 5.1 V

J47-5 (CANH) -

J47-11 (GND)

BE - W-B

CAN communication

Ignition switch ON

Below 1 V

J47-6 (VCI) -

J47-17 (E1)

SB - BR

Tilt sensor power

source

Ignition switch ON

8 to 16 V

J47-7 (TIS) -

J47-17 (E1)

G - BR

Tilt sensor signal

Tilt motor is operating

Pulse

generation

High: 8 to 16 V

Low: Below 1 V

J47-8 (IG) -

J47-11 (GND)

P - W-B

IG signal / IG power

source

Ignition switch ON

11 to 14 V

Ignition switch OFF

Below 1 V

J47-9 (ECUB) -

J47-11 (GND)

L - W-B

ECU power source

Always

11 to 14 V

J47-10 (TIM+) -

J47-11 (GND)

B - W-B

Tilt motor output

Ignition switch ON

Steering tilts up

11 to 14 V

Tilt motor is not operating

Below 1 V

J47-11 (GND) -

Body ground

W-B - Body

ground

ECU ground

Always

Below 1 V

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

TERMINAL NO.

(SYMBOL)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J47-14 (CANL) -

J47-11 (GND)

W - W-B

CAN communication

Ignition switch ON

Below 1 V

J47-17 (E1) -

Body ground

BR - Body

ground

Tilt sensor ground

Always

Below 1 V

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XZH05YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: DTC CHECK /

CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body / Tilt & Telescopic / Trouble Codes.

(e) Read the DTCs.

2. CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body / Tilt & Telescopic / Trouble Codes.

(e) Clear the DTCs.

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...
