Toyota Tundra (2015 year). Manual - part 2770

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000XZI058X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: SYSTEM

DIAGRAM; 2015 MY Tundra [08/2014 -        ]

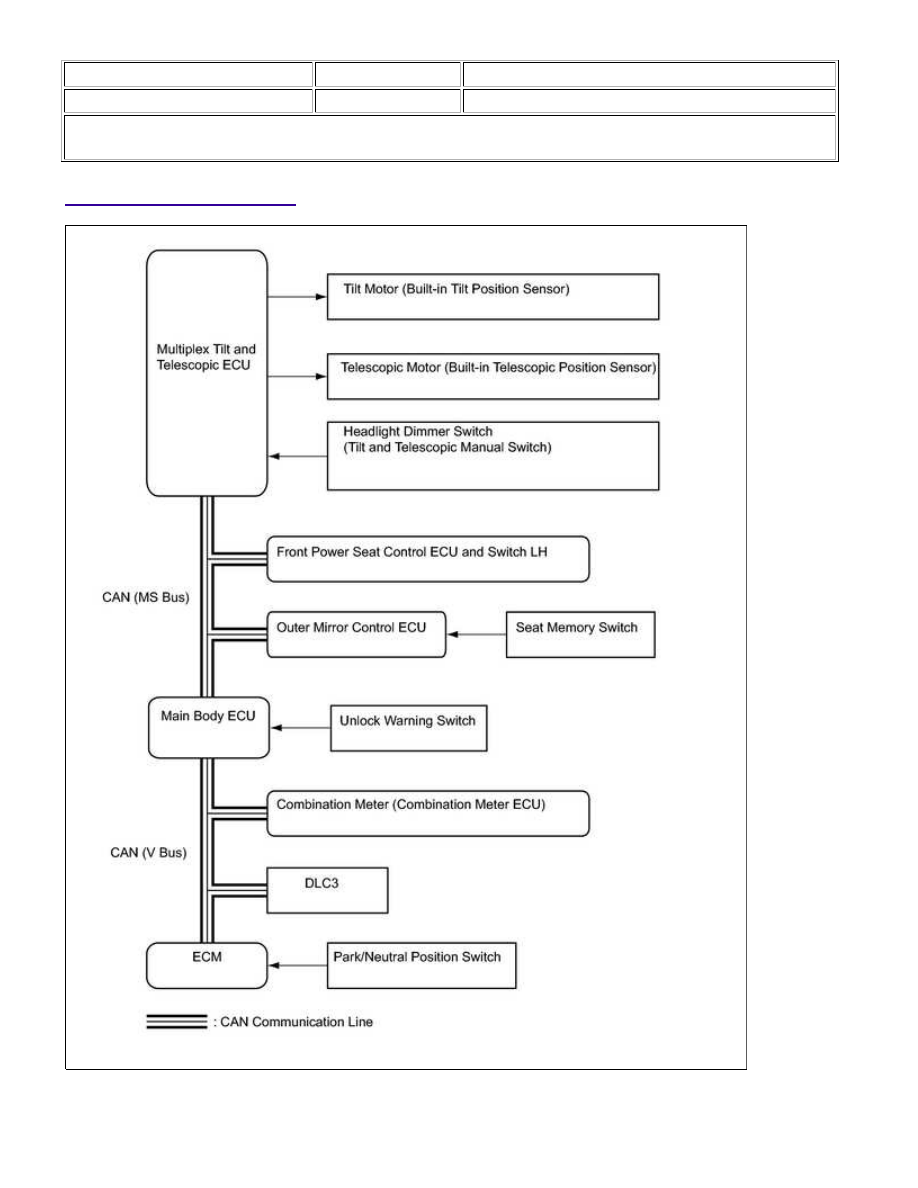

SYSTEM DIAGRAM

Communication table:

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

SENDER

RECEIVER

SIGNAL

LINE

Main Body ECU

Multiplex Tilt and Telescopic

ECU

Ignition switch ON signal

Unlock warning switch signal

CAN

Multiplex Tilt and Telescopic

ECU

Front Power Seat Control ECU

and Switch LH

Tilt and telescopic execution

signal

Tilt and telescopic completion

signal

CAN

Front Power Seat Control ECU

and Switch LH

Multiplex Tilt and Telescopic

ECU

Start signal to play tilt and

telescopic steering

Stop signal to play tilt and

telescopic steering

CAN

Combination Meter ECU

Multiplex Tilt and Telescopic

ECU

Vehicle speed signal

CAN

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XZF058X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: SYSTEM

DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. FUNCTION OF MAIN COMPONENTS

COMPONENT

FUNCTION

Multiplex tilt and telescopic ECU

This ECU sends a control signal to the power tilt motor and power telescopic

motor, based on signals from each switch, to adjust the steering position.

Power tilt motor (built-in tilt

position sensor)

This motor is activated by a signal from the multiplex tilt and telescopic ECU

and adjusts tilt position.

Tilt position sensor in the motor detects the tilt position by counting the

telescopic position sensor)

This motor is activated by a signal from the multiplex tilt and telescopic ECU

and adjusts the telescopic position.

Telescopic position sensor in the motor detects the telescopic position by

(a) The tilt and telescopic positions can be adjusted as desired by operating the tilt and telescopic manual

switch.

3. AUTO AWAY/RETURN FUNCTION

(a) When the ignition switch is turned OFF, the steering column moves away from the driver, and also tilts up

for easy ingress and egress.

(b) When the ignition switch is turned ON, the steering column returns to the previously set position.

(c) The auto away/return function can be prohibited by using the Techstream.

4. DRIVING POSITION MEMORY FUNCTION

(a) The steering column moves to the previously set position by pressing the seat memory switches.

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

NEXT

NEXT

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000XZ106GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: HOW TO

PROCEED WITH TROUBLESHOOTING; 2015 MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use the following procedures to troubleshoot the power tilt and power telescopic steering column system.
*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

3.

CHECK CAN COMMUNICATION SYSTEM*

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

Result

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

Go to CAN COMMUNICATION SYSTEM
