Toyota Tundra (2015 year). Manual - part 2719

NEXT

19.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

20.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NETWORK GATEWAY ECU)

(a) Disconnect the J123 network gateway ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J123-16 (CA1H) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J123-15 (CA1L) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO NETWORK GATEWAY ECU (CA1H,

CA1L)

OK

REPLACE NETWORK GATEWAY ECU

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

21.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

22.

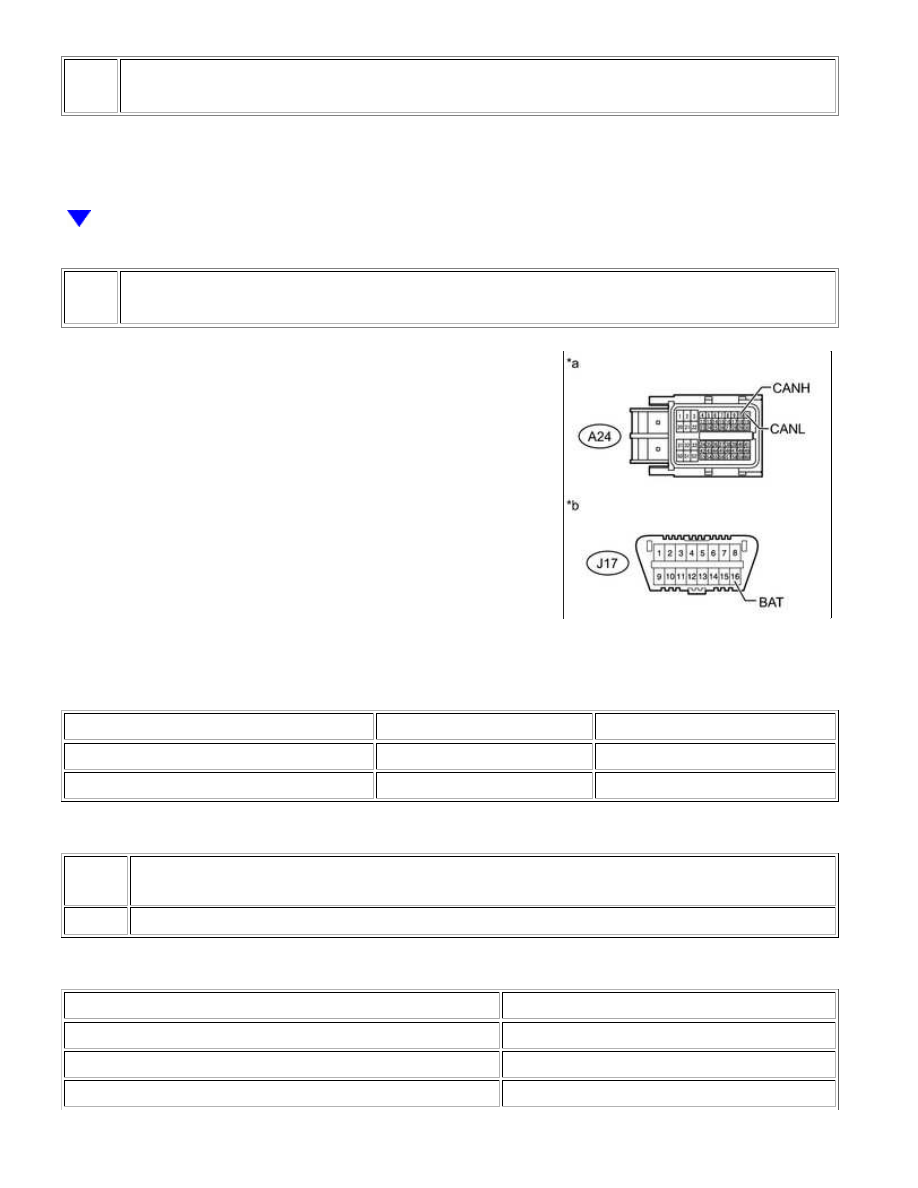

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (ECM)

(a) Disconnect the A24 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A24-10 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

A24-11 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (for 1UR-FE)

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

RESULT

PROCEED TO

NG

D

B

REPLACE ECM

C

REPLACE ECM

D

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO ECM (CANH, CANL)

A

REPLACE ECM

23.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

24.

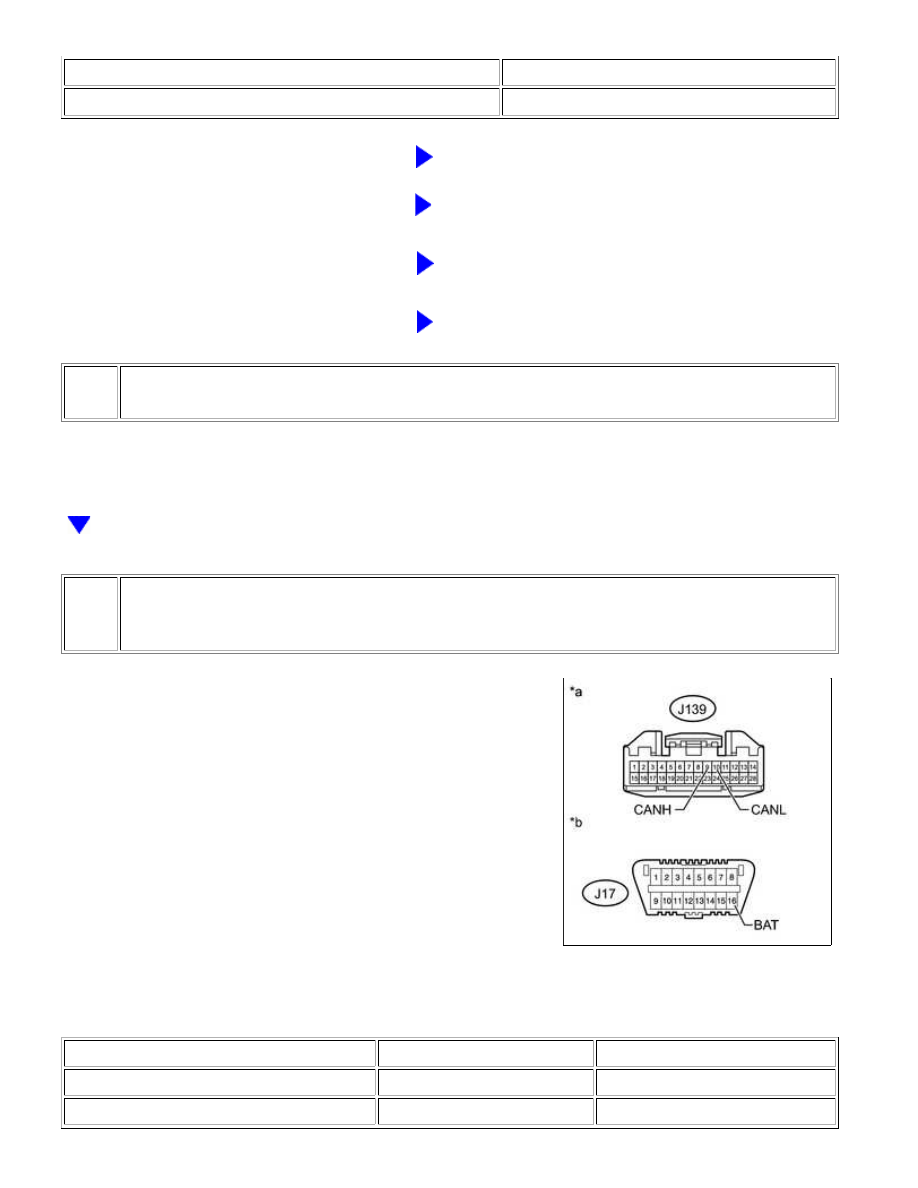

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (RADIO AND DISPLAY RECEIVER
ASSEMBLY)

(a) Disconnect the J139 radio and display receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J139-9 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J139-10 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED

TO RADIO AND DISPLAY RECEIVER ASSEMBLY

(CANH, CANL)

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

25.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

26.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NAVIGATION RECEIVER ASSEMBLY)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...
