Toyota Tundra (2015 year). Manual - part 2717

OK

OK

*a

GO TO STEP 27

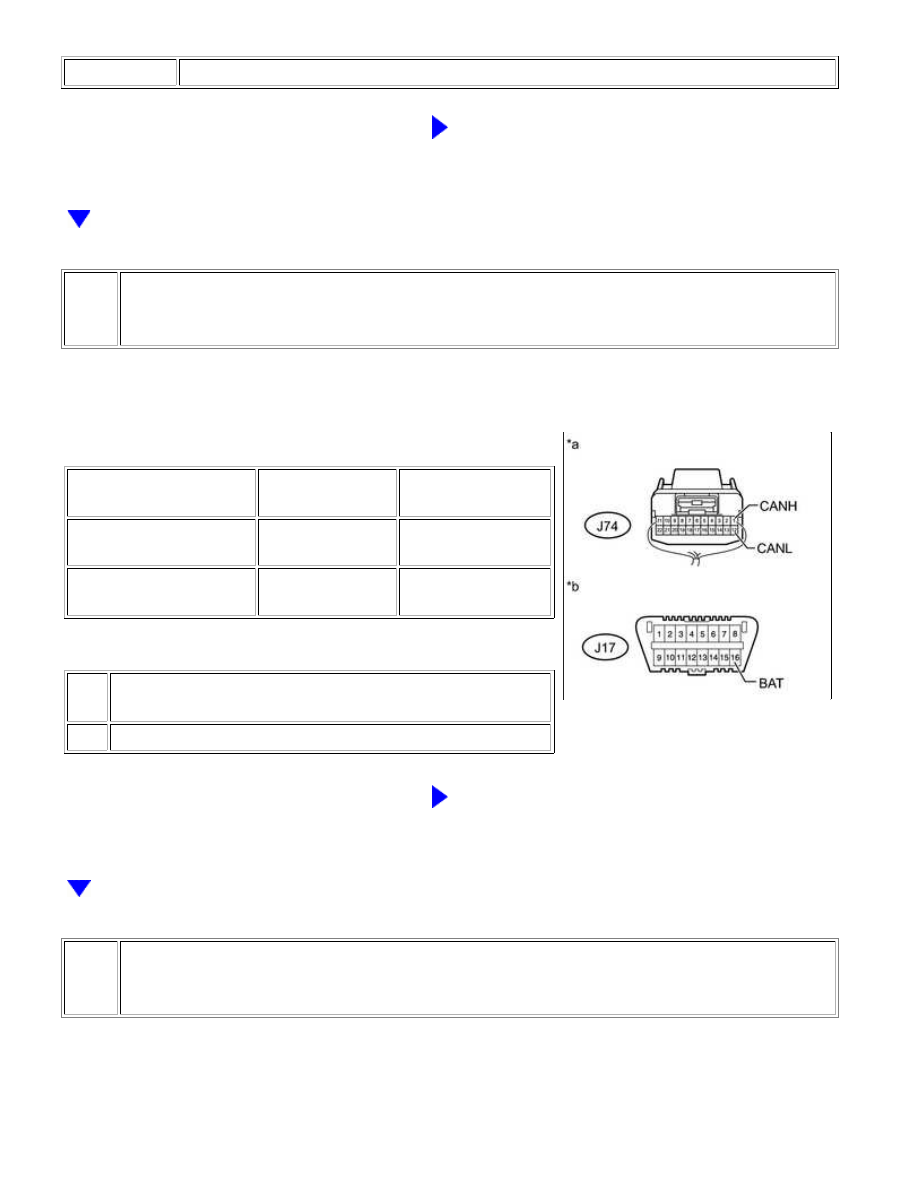

6.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR - AIR
CONDITIONING AMPLIFIER ASSEMBLY)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-1 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-12 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 13

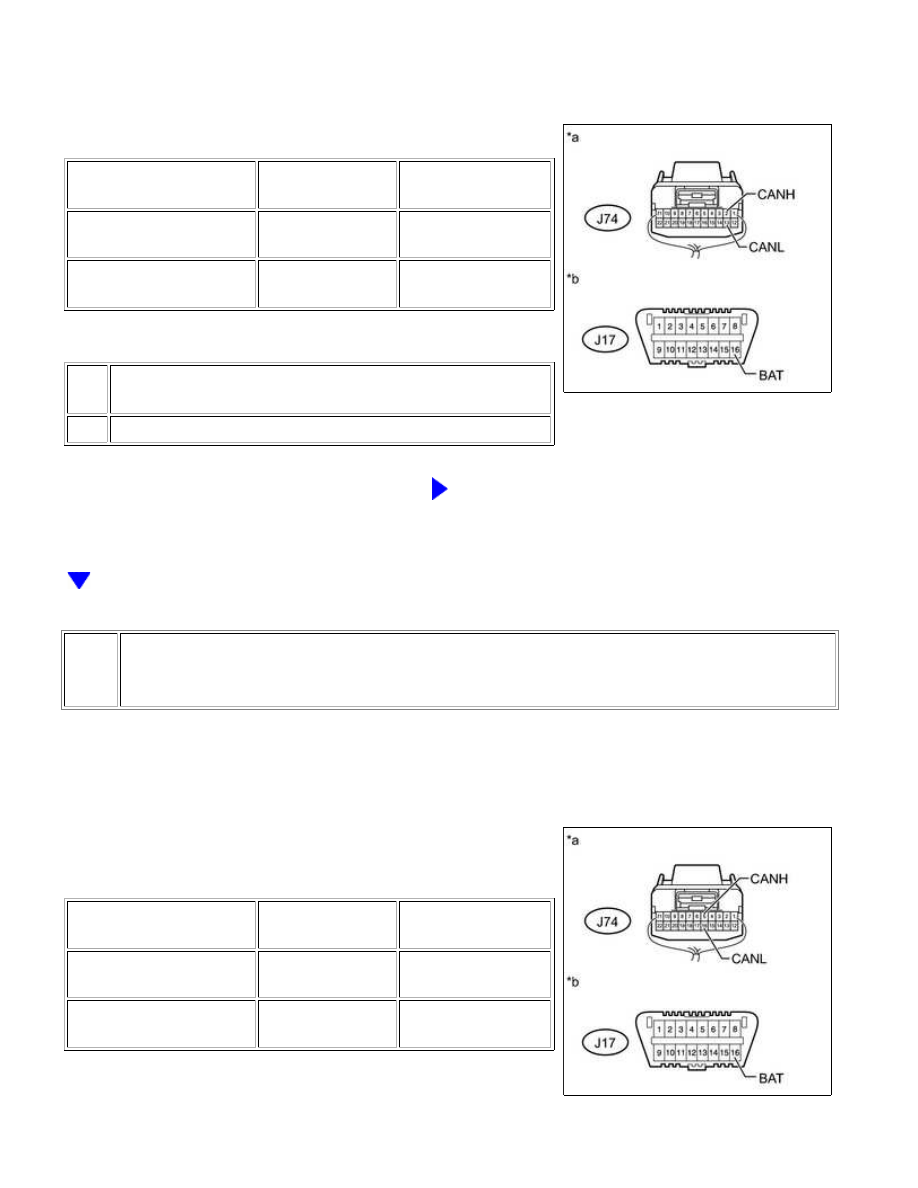

7.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR - 4WD
CONTROL ECU)

NOTICE:

For vehicles without a 4WD, go to "Check for Short to B+ in CAN Bus Wire (No. 2 Junction Connector - Bus

Buffer ECU)".

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

OK

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-2 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-13 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 15

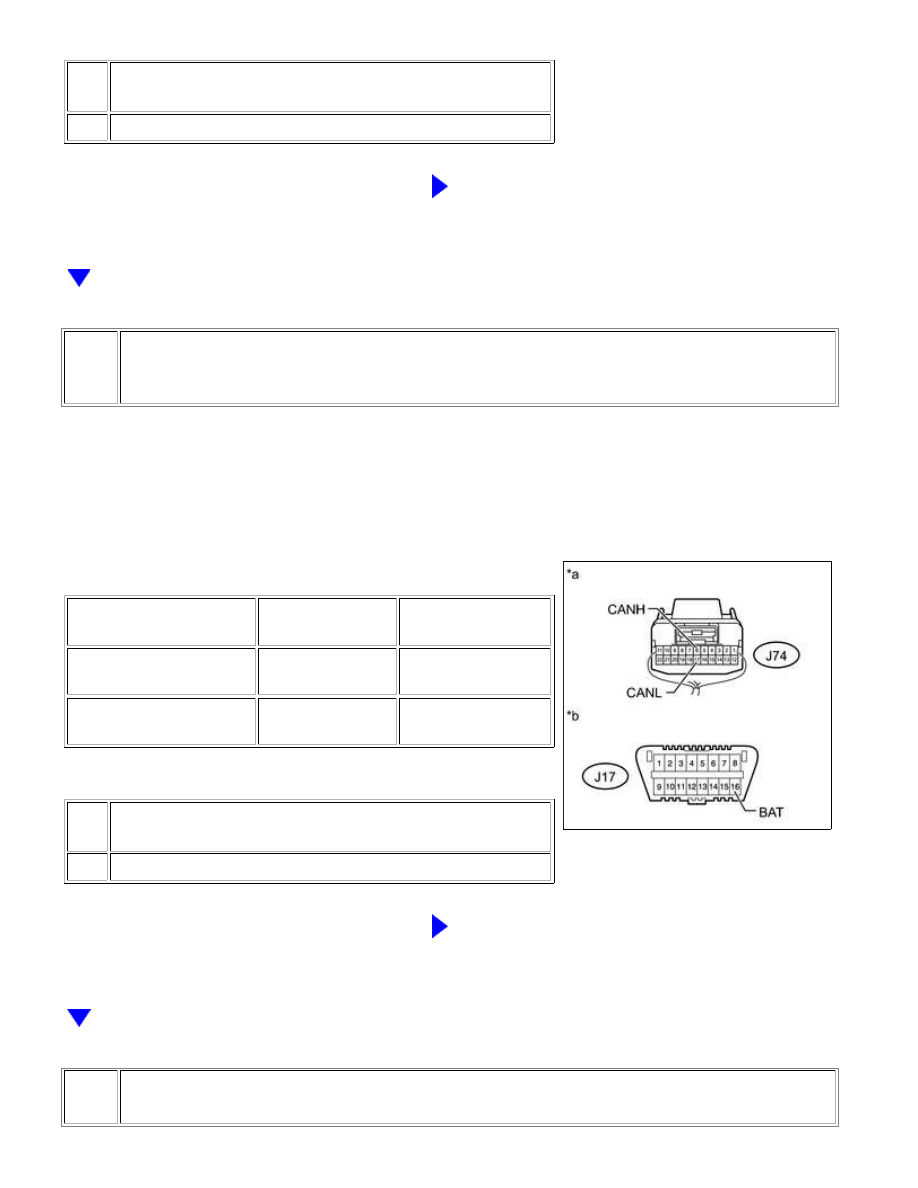

8.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR - BUS
BUFFER ECU)

NOTICE:

For vehicles without a bus buffer ECU, go to "Check for Short to B+ in CAN Bus Wire (No. 2 Junction

Connector - Network Gateway ECU)".

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-5 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-16 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

OK

OK

*a

*b

GO TO STEP 17

9.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR -
NETWORK GATEWAY ECU)

NOTICE:

For vehicles without a blind spot monitor system, go to "Check for Short to B+ in CAN Bus Wire (No. 2

Junction Connector - ECM)".

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-6 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-17 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 19

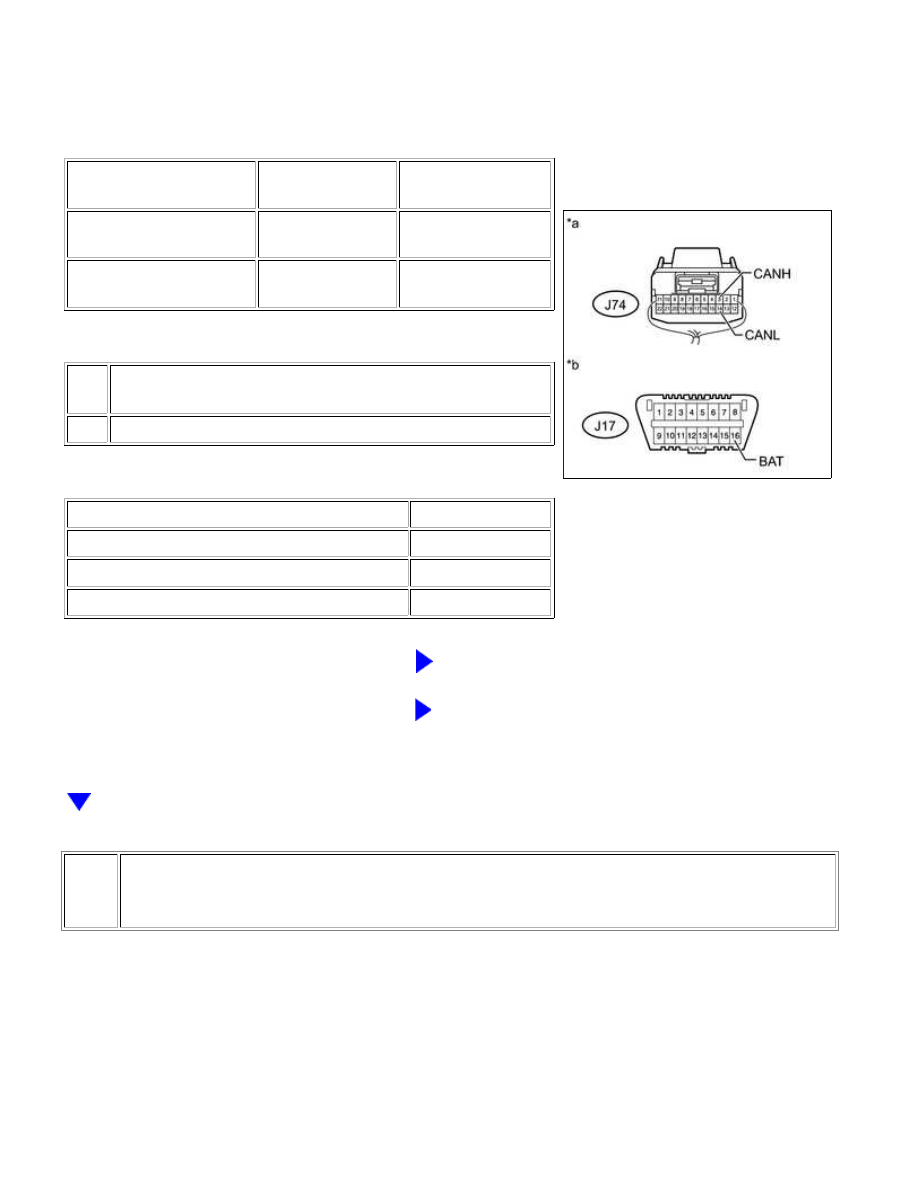

10.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR - ECM)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

A

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-3 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-14 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (w/ Audio and Visual System)

A

OK (w/ Navigation System)

B

NG

C

B

GO TO STEP 12

C

GO TO STEP 21

11.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR -
RADIO AND DISPLAY RECEIVER ASSEMBLY)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...
