NEXT

NG

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO STEERING ANGLE SENSOR (CANH,

CANL)

OK

REPLACE STEERING ANGLE SENSOR

41.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

42.

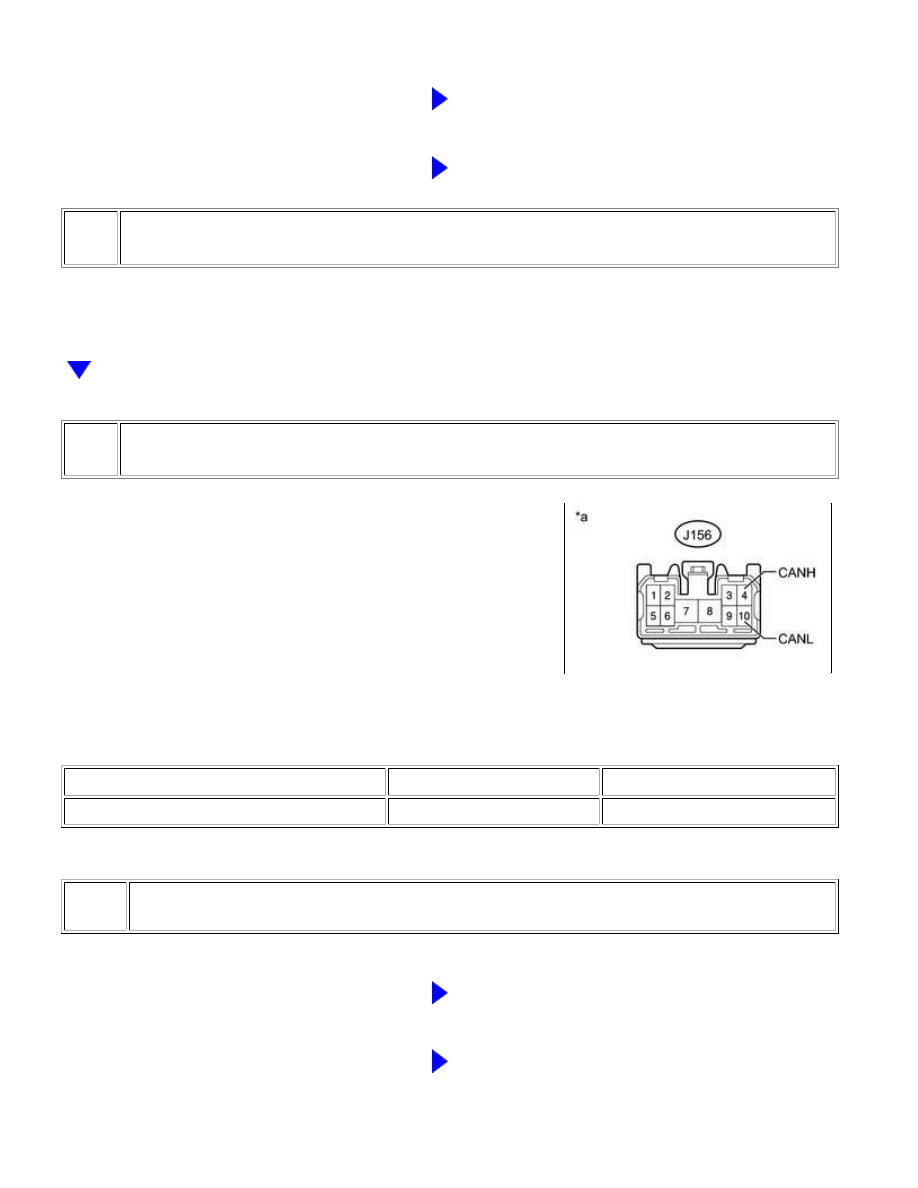

CHECK FOR SHORT IN CAN BUS WIRES (BRAKE CONTROL WITH BRACKET RELAY)

(a) Disconnect the J156 brake control with bracket relay

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J156-4 (CANH) - J156-10 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO BRAKE CONTROL WITH BRACKET

RELAY (CANH, CANL)

OK

REPLACE BRAKE CONTROL WITH BRACKET RELAY

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

NEXT

43.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

44.

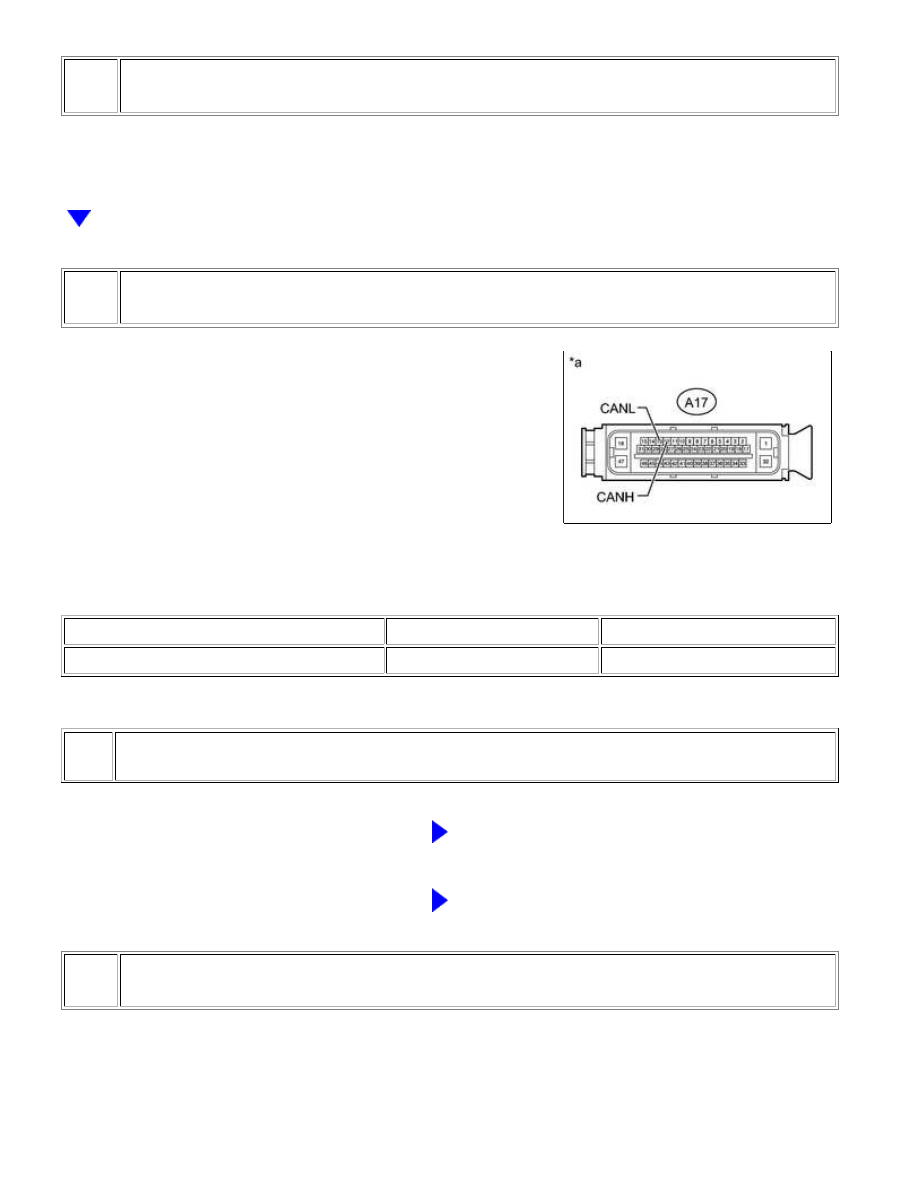

CHECK FOR SHORT IN CAN BUS WIRES (SKID CONTROL ECU)

(a) Disconnect the A17 brake actuator assembly (skid control

ECU) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A17-12 (CANH) - A17-13 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO SKID CONTROL ECU (CANH, CANL)

OK

REPLACE BRAKE ACTUATOR ASSEMBLY (SKID

CONTROL ECU)

45.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

NEXT

46.

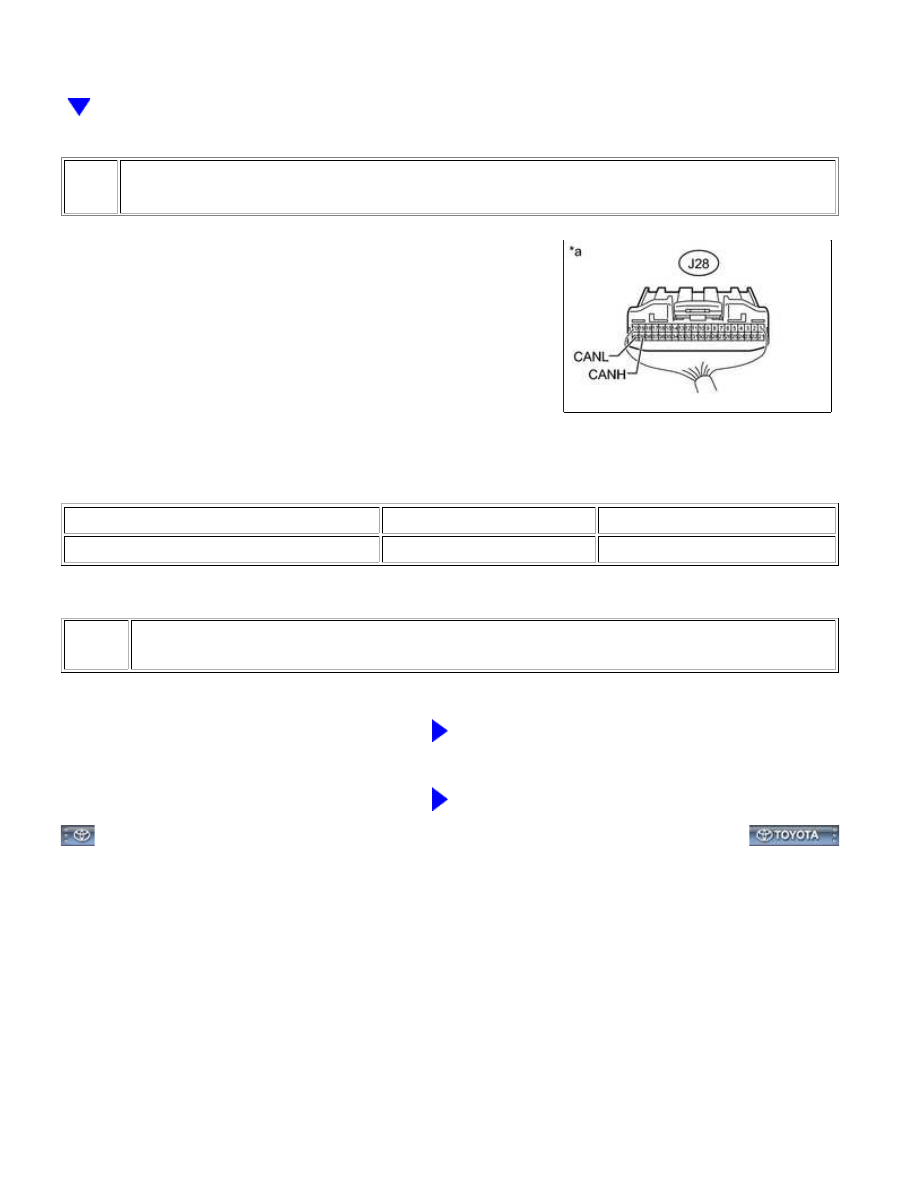

CHECK FOR SHORT IN CAN BUS WIRES (COMBINATION METER ASSEMBLY)

(a) Disconnect the J28 combination meter assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J28-39 (CANH) - J28-40 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO COMBINATION METER ASSEMBLY (CANH,

CANL)

OK

REPLACE COMBINATION METER ASSEMBLY

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VT700XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short to B+ in CAN Bus Line; 2015 MY Tundra

[08/2014 -        ]

Short to B+ in CAN Bus Line

DESCRIPTION

There may be a short circuit between the CAN bus lines and +B when the resistance between terminals 6 (CANH)

TROUBLE AREA

The resistance between terminals 6 (CANH) and 16 (BAT) or

+B

Combination meter assembly

Center airbag sensor assembly

Main body ECU (driver side

junction block assembly)

Steering angle sensor

Brake actuator assembly (skid

control ECU)

Air conditioning amplifier

assembly

4WD control ECU*1

Bus buffer ECU*2

Network gateway ECU*3

Radio and display receiver

assembly*4

Navigation receiver assembly*5

Brake control with bracket

relay*6

ECM

No. 1 junction connector

No. 2 junction connector

DLC3 CAN branch wire or

connector

*1: for 4WD

*2: w/ Bus Buffer ECU

*3: w/ Blind Spot Monitor System

*4: w/ Audio and Visual System

*5: w/ Navigation System

*6: w/ Trailer Brake Control System

WIRING DIAGRAM
