Toyota Tundra (2015 year). Manual - part 2712

NEXT

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO 4WD CONTROL ECU (CANH, CANL)

OK

REPLACE 4WD CONTROL ECU

17.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

18.

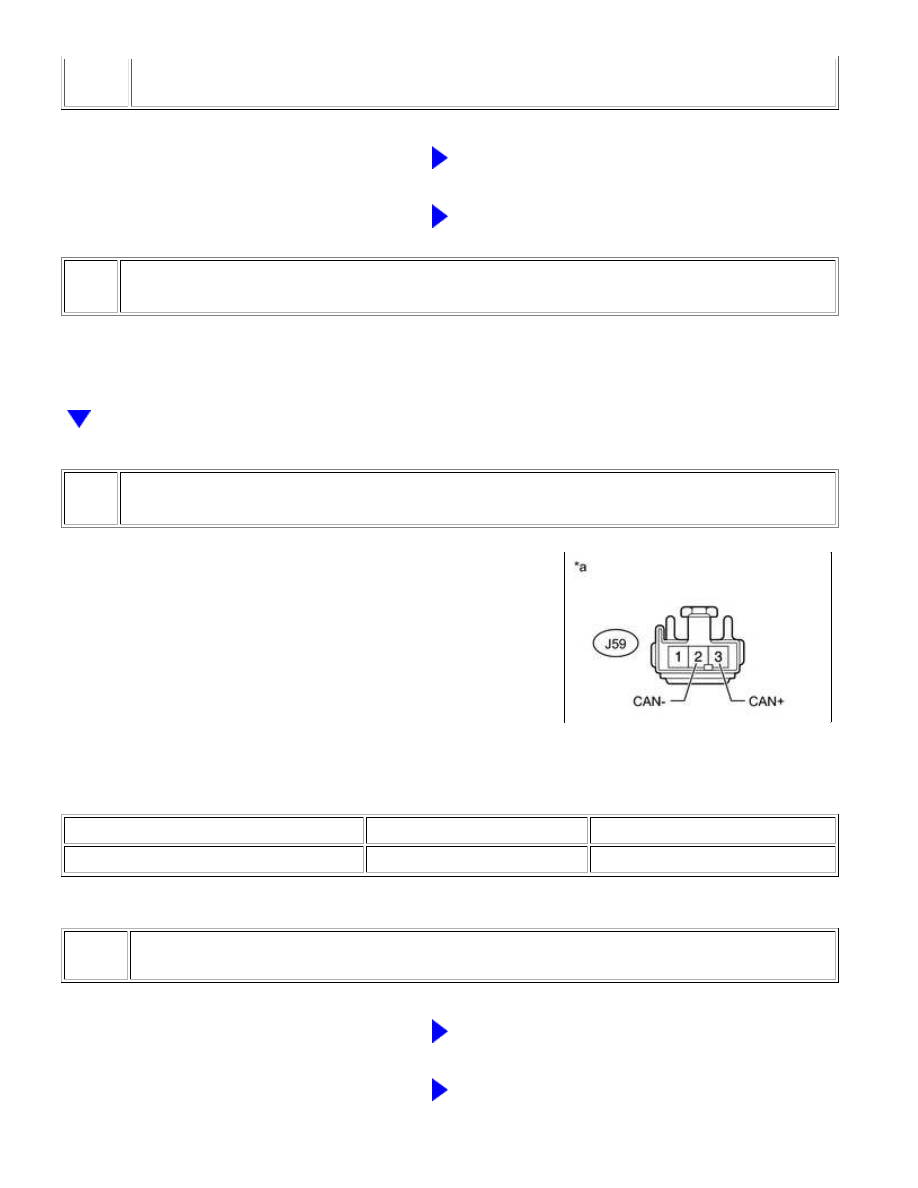

CHECK FOR SHORT IN CAN BUS WIRES (BUS BUFFER ECU)

(a) Disconnect the J59 bus buffer ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J59-3 (CAN+) - J59-2 (CAN-)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO BUS BUFFER ECU (CAN+, CAN-)

OK

REPLACE BUS BUFFER ECU

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

NEXT

19.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

20.

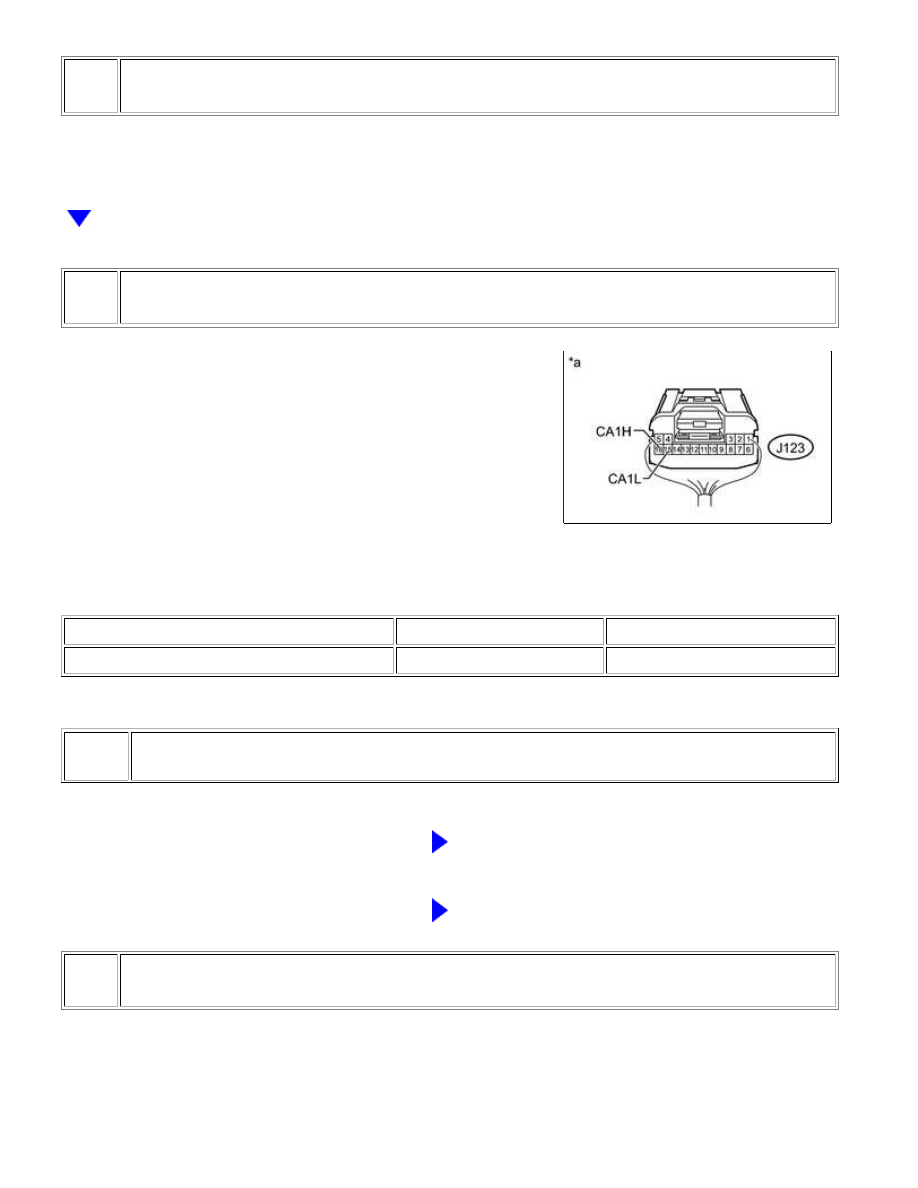

CHECK FOR SHORT IN CAN BUS WIRES (NETWORK GATEWAY ECU)

(a) Disconnect the J123 network gateway ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J123-16 (CA1H) - J123- 15 (CA1L)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO NETWORK GATEWAY ECU (CA1H,

CA1L)

OK

REPLACE NETWORK GATEWAY ECU

21.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

NEXT

22.

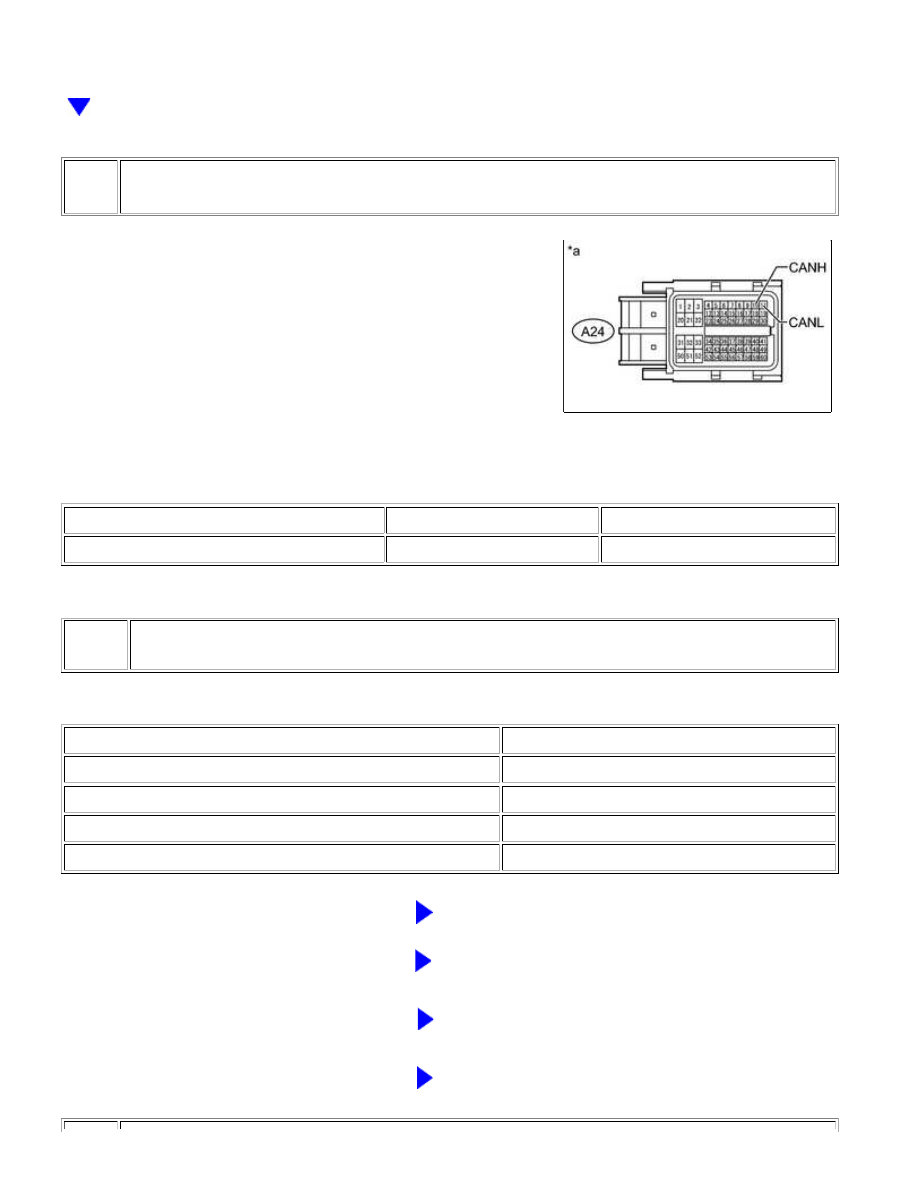

CHECK FOR SHORT IN CAN BUS WIRES (ECM)

(a) Disconnect the A24 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A24-10 (CANH) - A24-11 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for 1UR-FE)

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

NG

D

B

REPLACE ECM

C

REPLACE ECM

D

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO ECM (CANH, CANL)

A

REPLACE ECM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

NEXT

23.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

24.

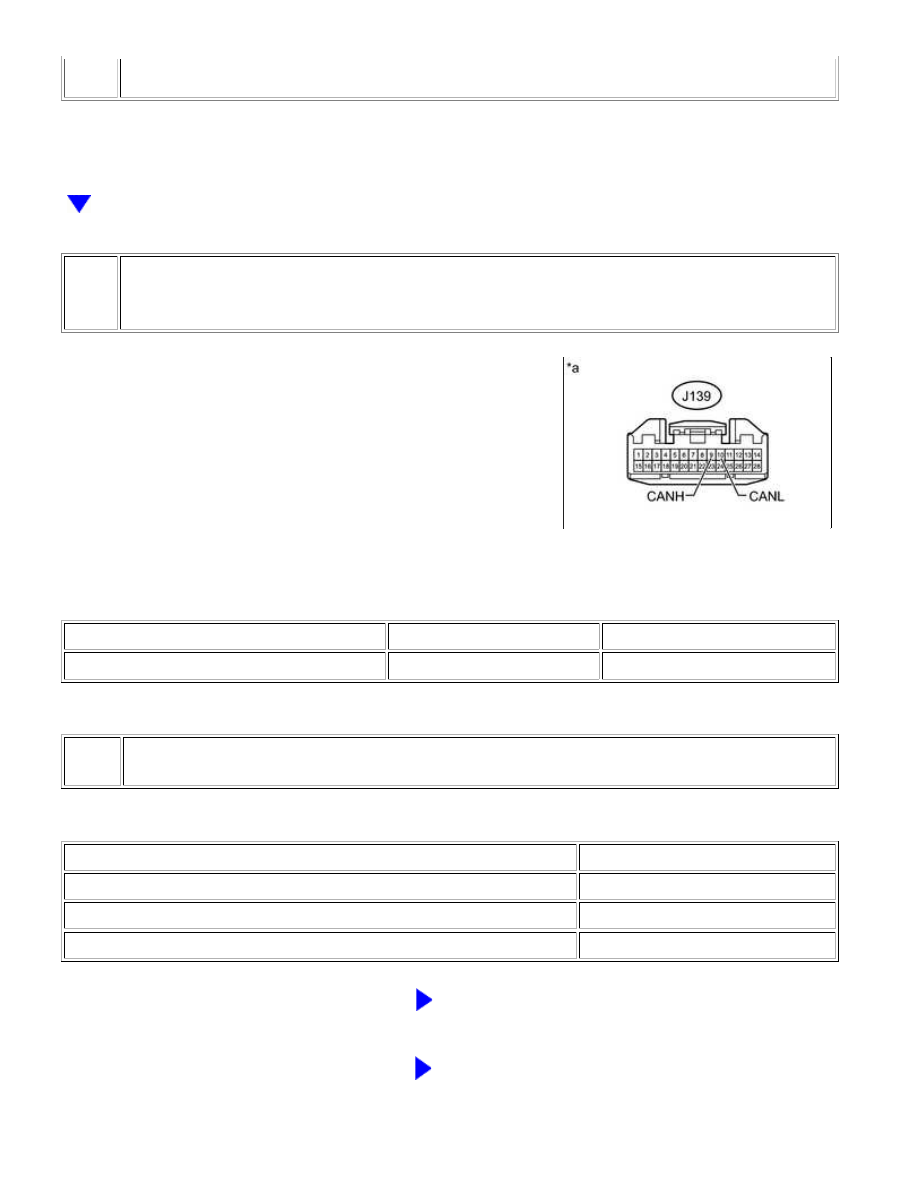

CHECK FOR SHORT IN CAN BUS WIRES (RADIO AND DISPLAY RECEIVER
ASSEMBLY)

(a) Disconnect the J139 radio and display receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J139-9 (CANH) - J139-10 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED

TO RADIO AND DISPLAY RECEIVER ASSEMBLY

(CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...
