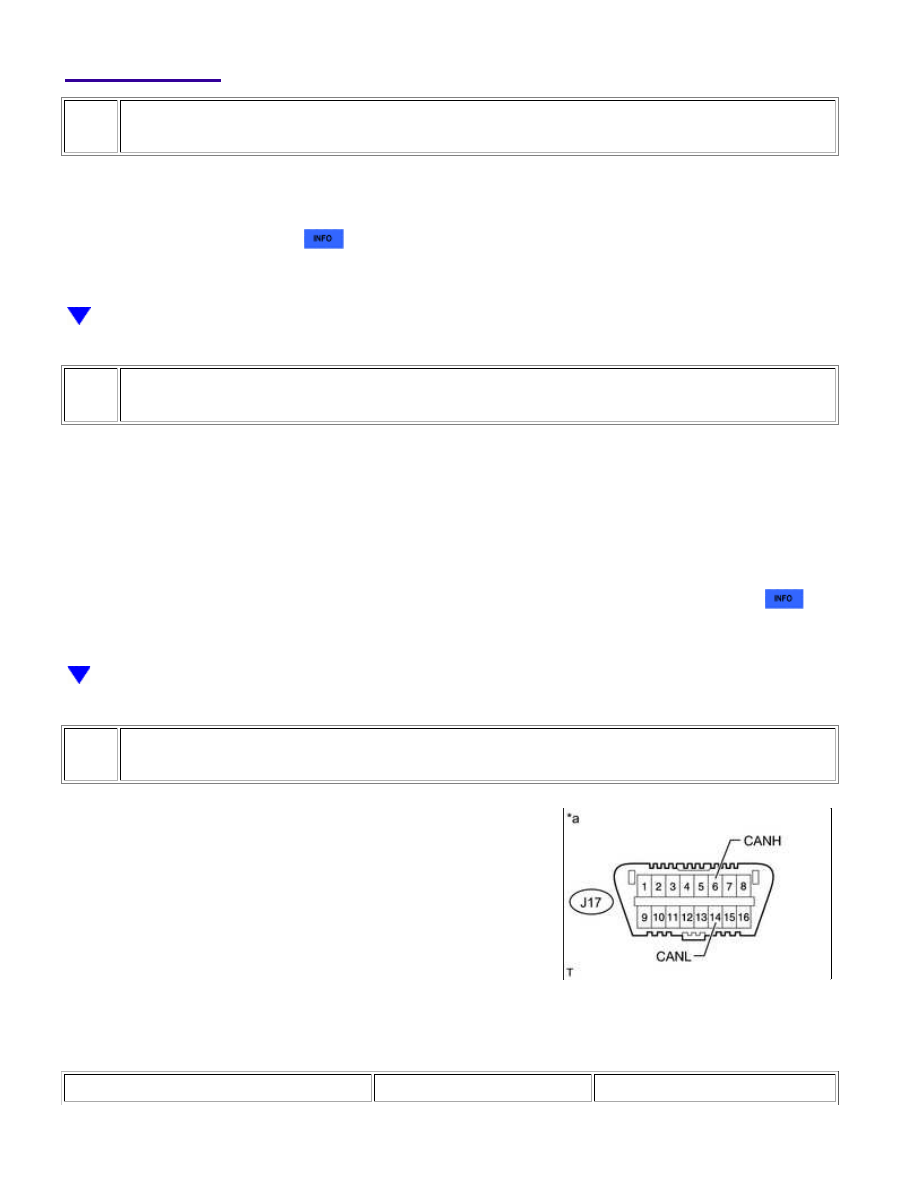

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

CHECK FOR SHORT IN CAN BUS WIRES (DLC3 CAN BRANCH WIRE)

(a) Disconnect the J75 No. 1 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

OK

NEXT

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J17-6 (CANH) - J17-14 (CANL)

Ignition switch off

1 MΩ or higher

Text in Illustration

*a

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO DLC3 (CANH, CANL)

4.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

5.

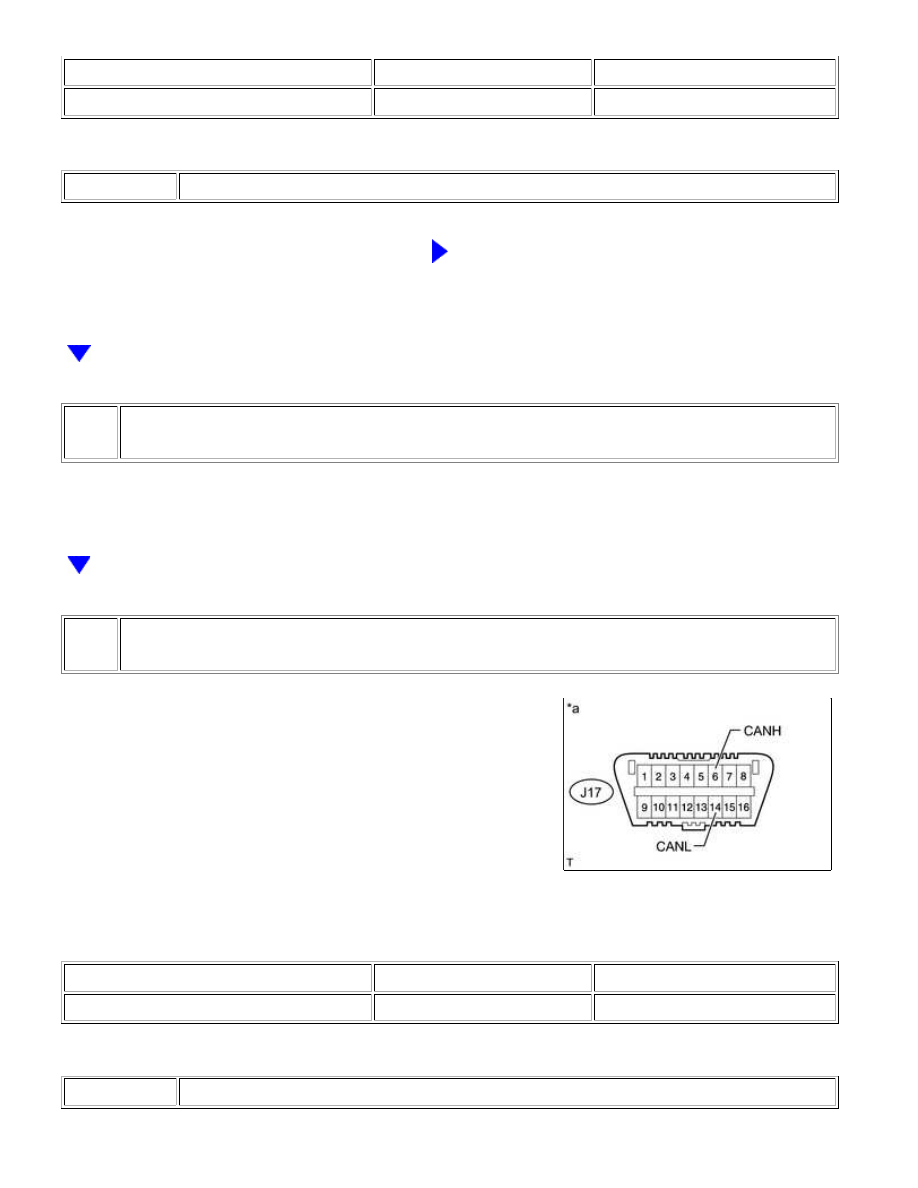

CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR)

(a) Disconnect the J74 No. 2 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J17-6 (CANH) - J17-14 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

OK

OK

NG

GO TO STEP 27

6.

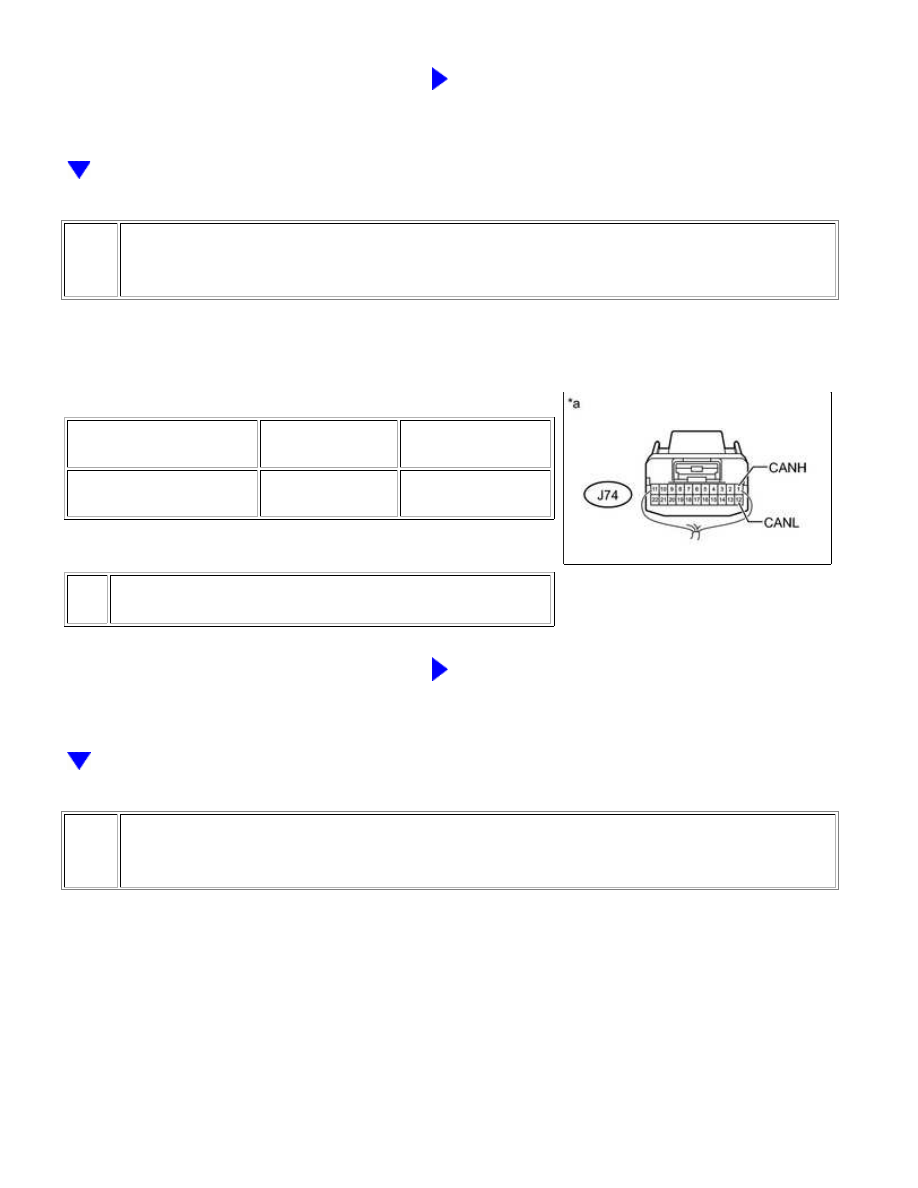

CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR - AIR
CONDITIONING AMPLIFIER ASSEMBLY)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-1 (CANH) - J74-12

(CANL)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

NG

GO TO STEP 13

7.

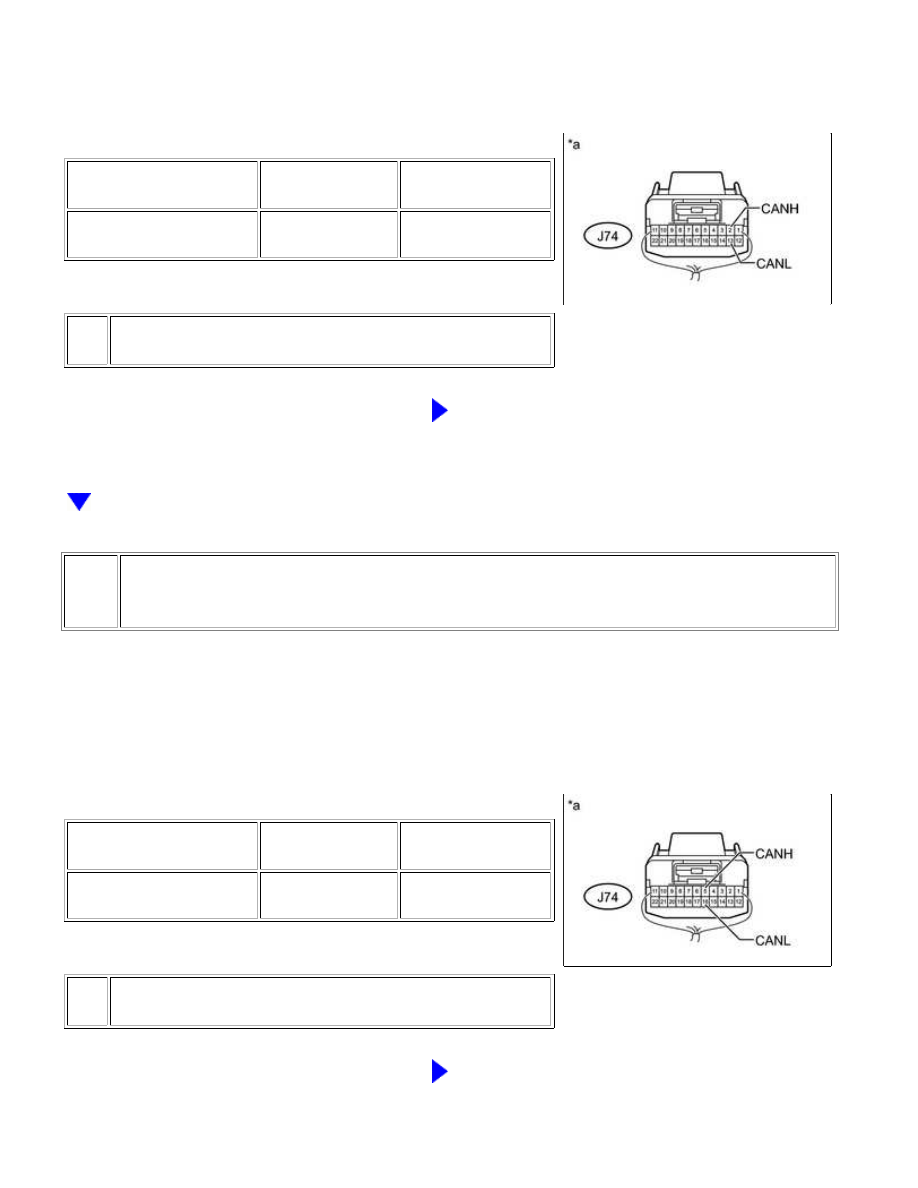

CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR - 4WD
CONTROL ECU)

NOTICE:

For vehicles without a 4WD, go to "Check for Short in CAN Bus Wires (No. 2 Junction Connector - Bus Buffer

ECU)".

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short i...

OK

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-2 (CANH) - J74-13

(CANL)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

NG

GO TO STEP 15

8.

CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR - BUS
BUFFER ECU)

NOTICE:

For vehicles without a bus buffer ECU, go to "Check for Short in CAN Bus Wires (No. 2 Junction Connector -

Network Gateway ECU)".

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-5 (CANH) - J74-16

(CANL)

Ignition switch off

200 Ω or higher

Text in Illustration

*a

NG

GO TO STEP 17
