Toyota Tundra (2015 year). Manual - part 2708

OK

NEXT

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

(CANL)

Text in Illustration

*a

NG

GO TO STEP 6

5.

CHECK FOR OPEN IN CAN BUS MAIN WIRE (NO. 1 JUNCTION CONNECTOR -
COMBINATION METER ASSEMBLY)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-4 (CANH) - J75-15

(CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

GO TO STEP 11

OK

REPLACE NO. 1 JUNCTION CONNECTOR

6.

CONNECT CONNECTOR

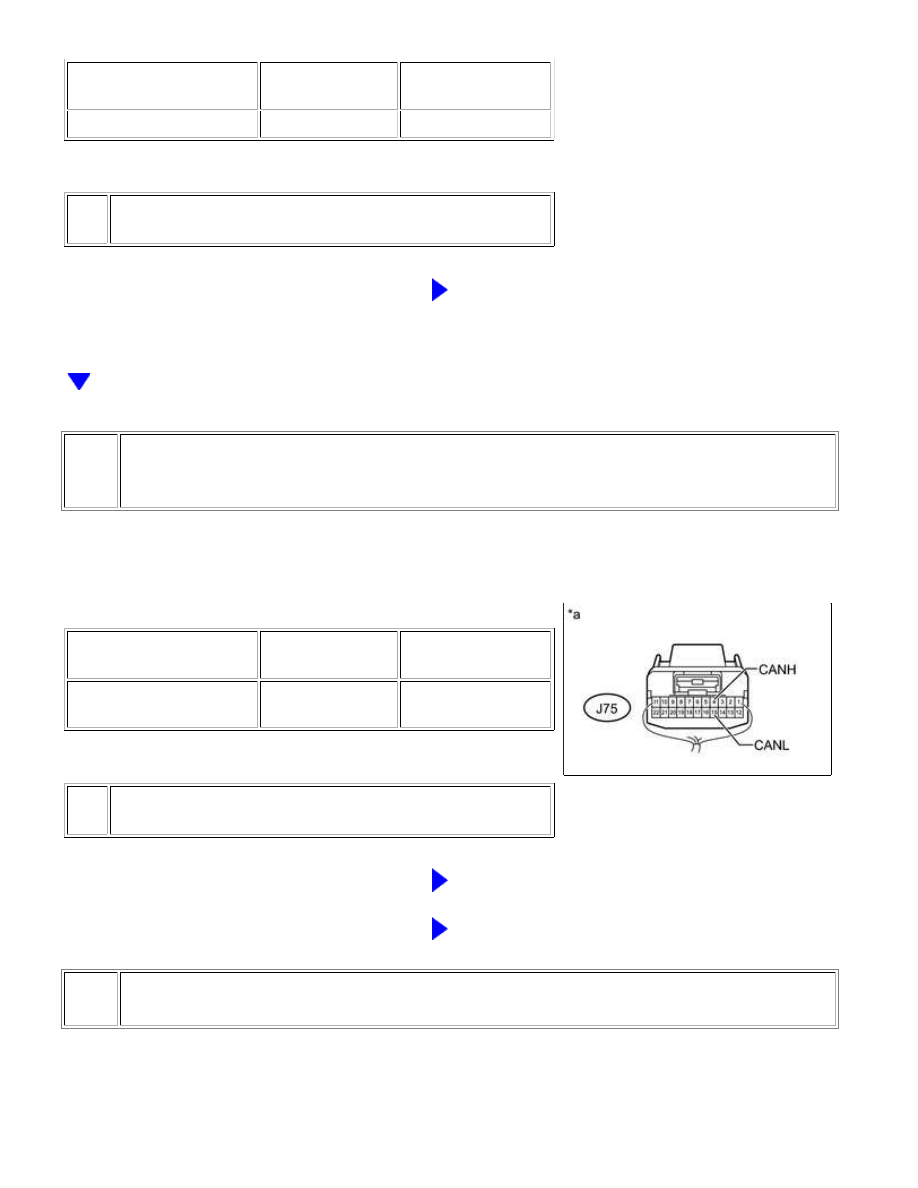

(a) Reconnect the J75 No. 1 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

OK

7.

CHECK FOR OPEN IN CAN BUS MAIN WIRE (NO. 2 JUNCTION CONNECTOR - ECM)

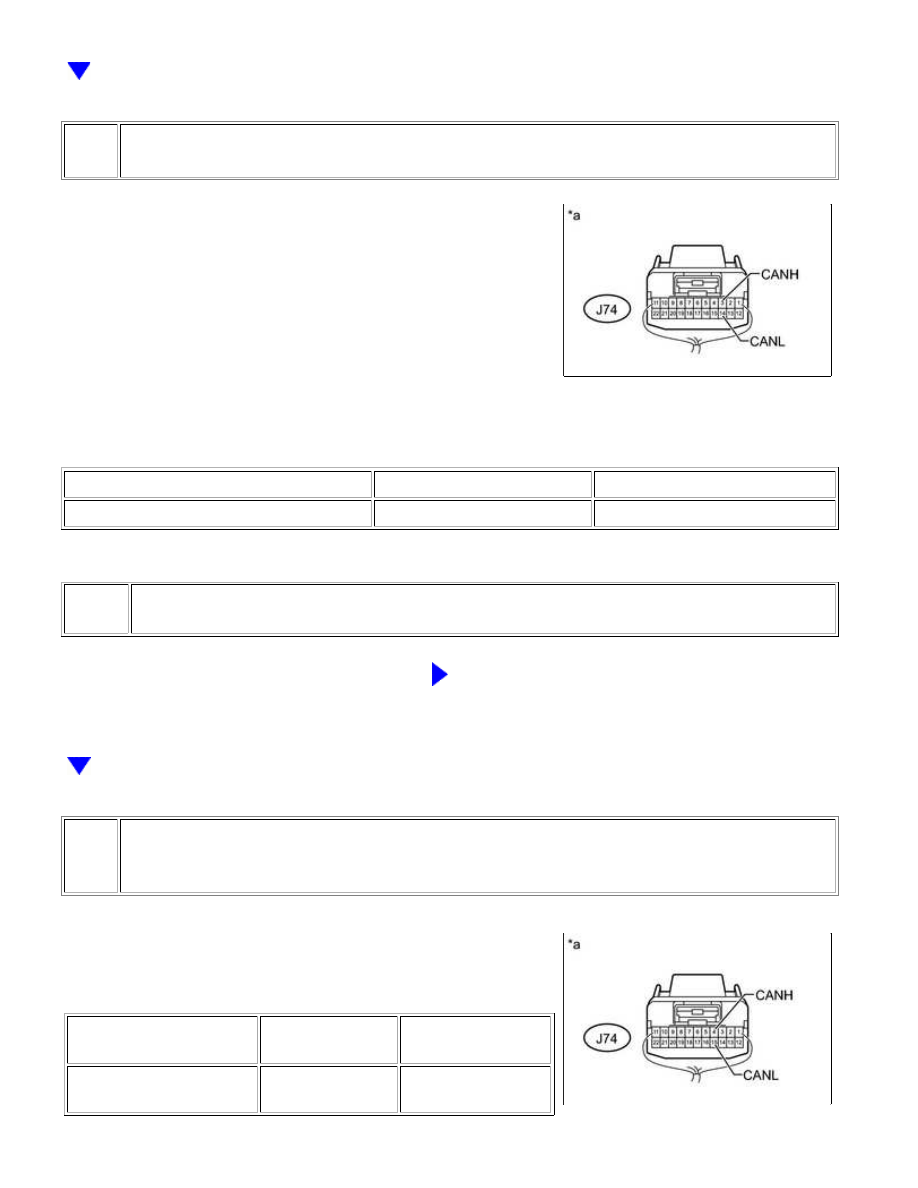

(a) Disconnect the J74 No. 2 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J74-3 (CANH) - J74-14 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

GO TO STEP 9

8.

CHECK FOR OPEN IN CAN BUS MAIN WIRE (NO. 2 JUNCTION CONNECTOR - NO. 1
JUNCTION CONNECTOR)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-4 (CANH) - J74-15

(CANL)

Ignition switch off

108 to 132 Ω

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

NEXT

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN MAIN WIRE OR

CONNECTOR (NO. 2 JUNCTION CONNECTOR - NO. 1

JUNCTION CONNECTOR)

OK

REPLACE NO. 2 JUNCTION CONNECTOR

9.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

10.

CHECK FOR OPEN IN CAN BUS MAIN WIRE (ECM - NO. 2 JUNCTION CONNECTOR)

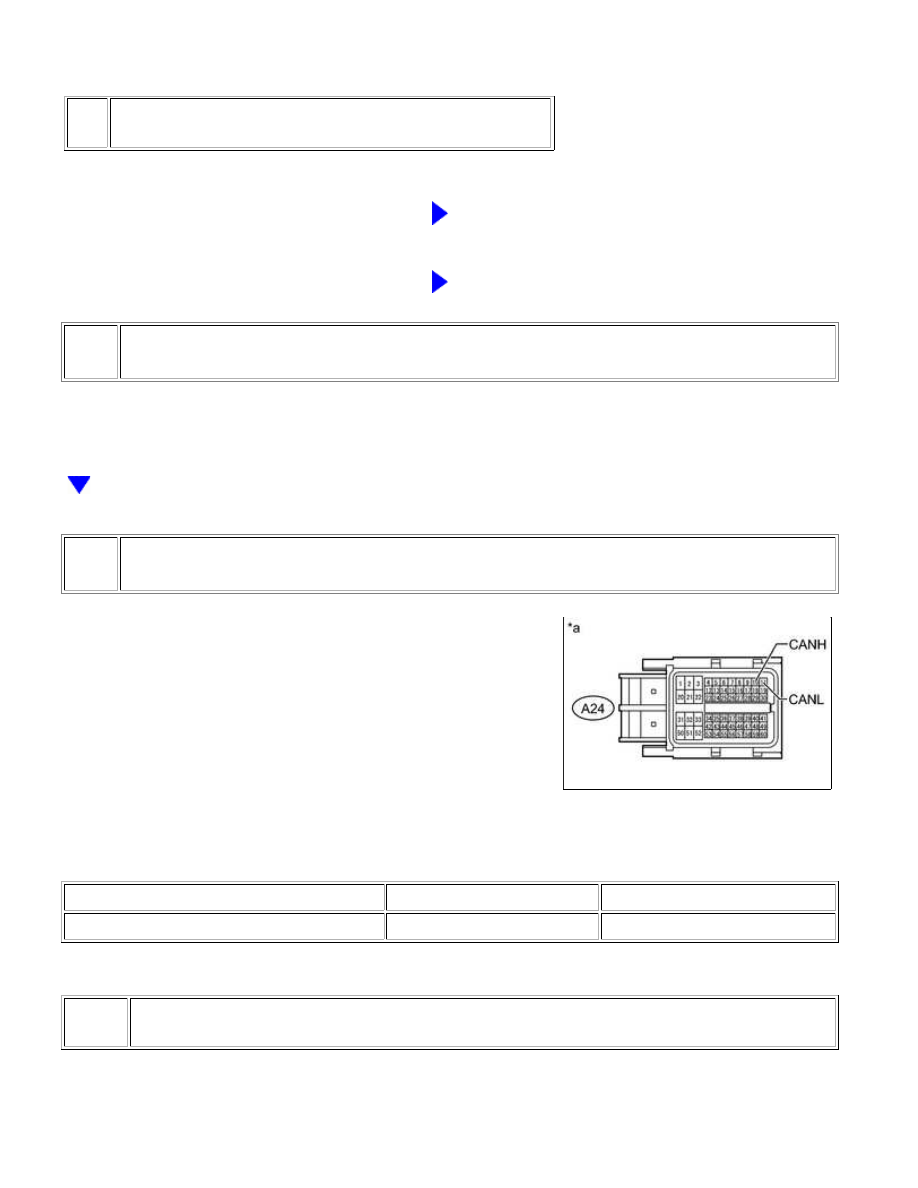

(a) Disconnect the A24 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A24-10 (CANH) - A24-11 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

Result

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

NEXT

RESULT

PROCEED TO

OK (for 1UR-FE)

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

NG

D

B

REPLACE ECM

C

REPLACE ECM

D

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO ECM (ECM - NO. 2 JUNCTION CONNECTOR)

A

REPLACE ECM

11.

CONNECT CONNECTOR

(a) Reconnect the J75 No. 1 junction connector.

12.

CHECK FOR OPEN IN CAN BUS MAIN WIRE (COMBINATION METER ASSEMBLY - NO.
1 JUNCTION CONNECTOR)

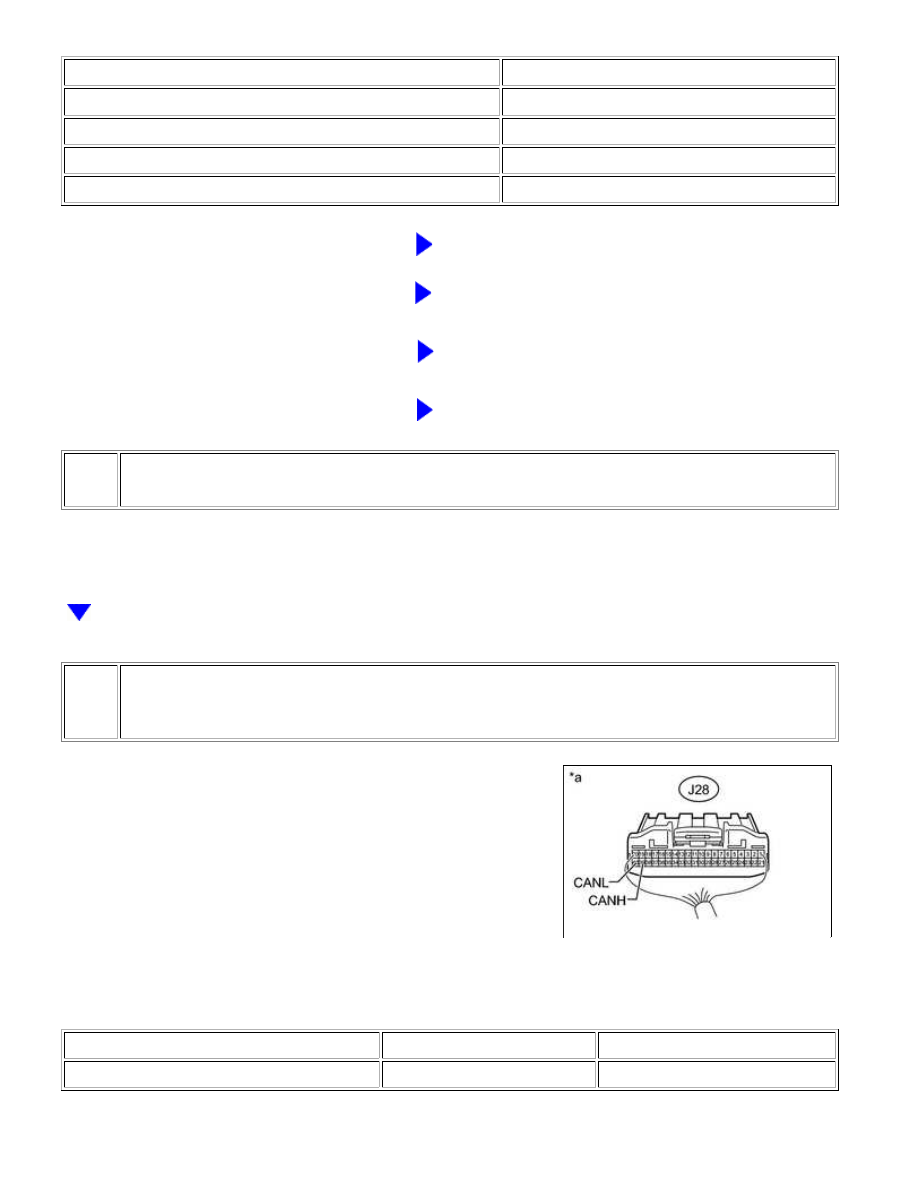

(a) Disconnect the J28 combination meter assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J28-39 (CANH) - J28-40 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...
