NEXT

OK

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

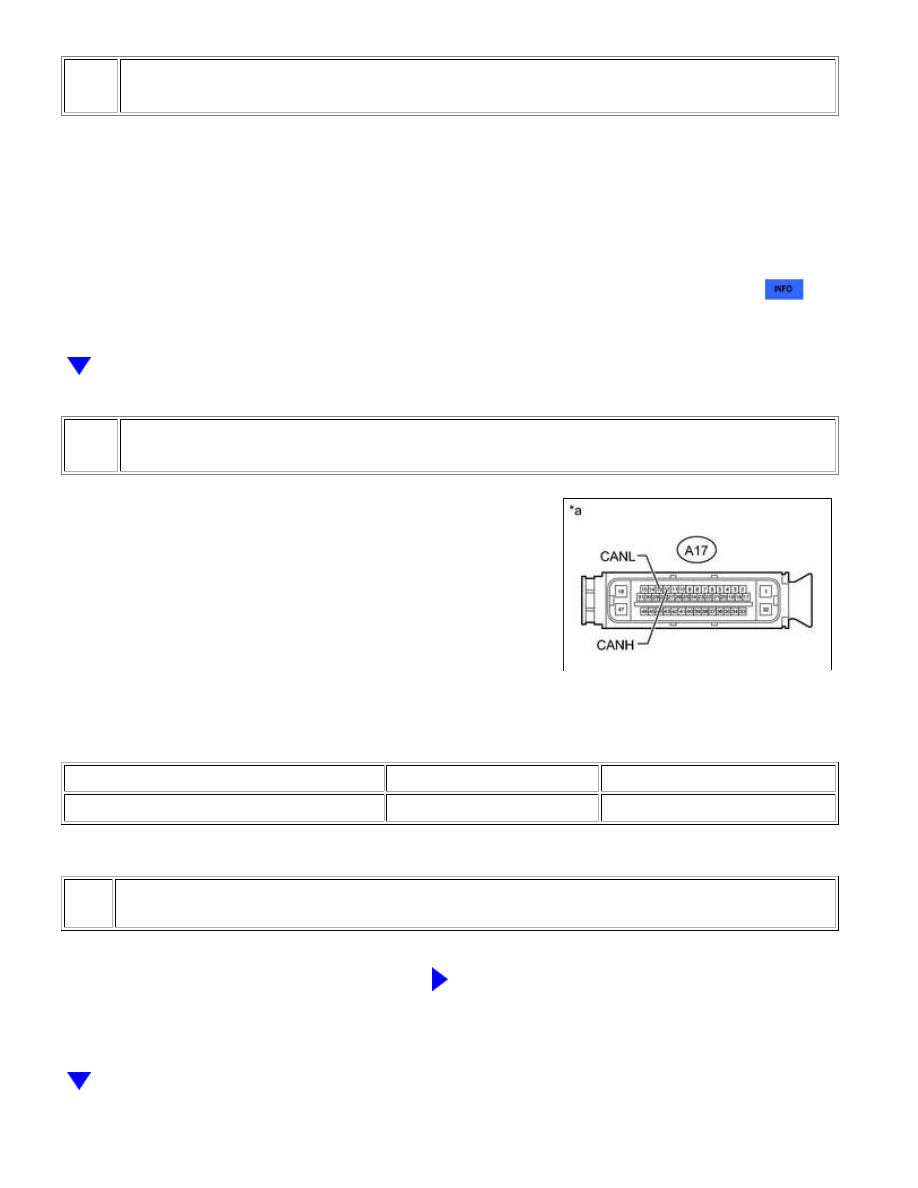

CHECK FOR OPEN IN CAN BUS WIRE (SKID CONTROL ECU CAN BRANCH WIRE)

(a) Disconnect the A17 brake actuator assembly (skid control

ECU) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A17-12 (CANH) - A17-13 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE SKID CONTROL ECU CAN

BRANCH WIRE OR CONNECTOR (CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Skid Co...

4.

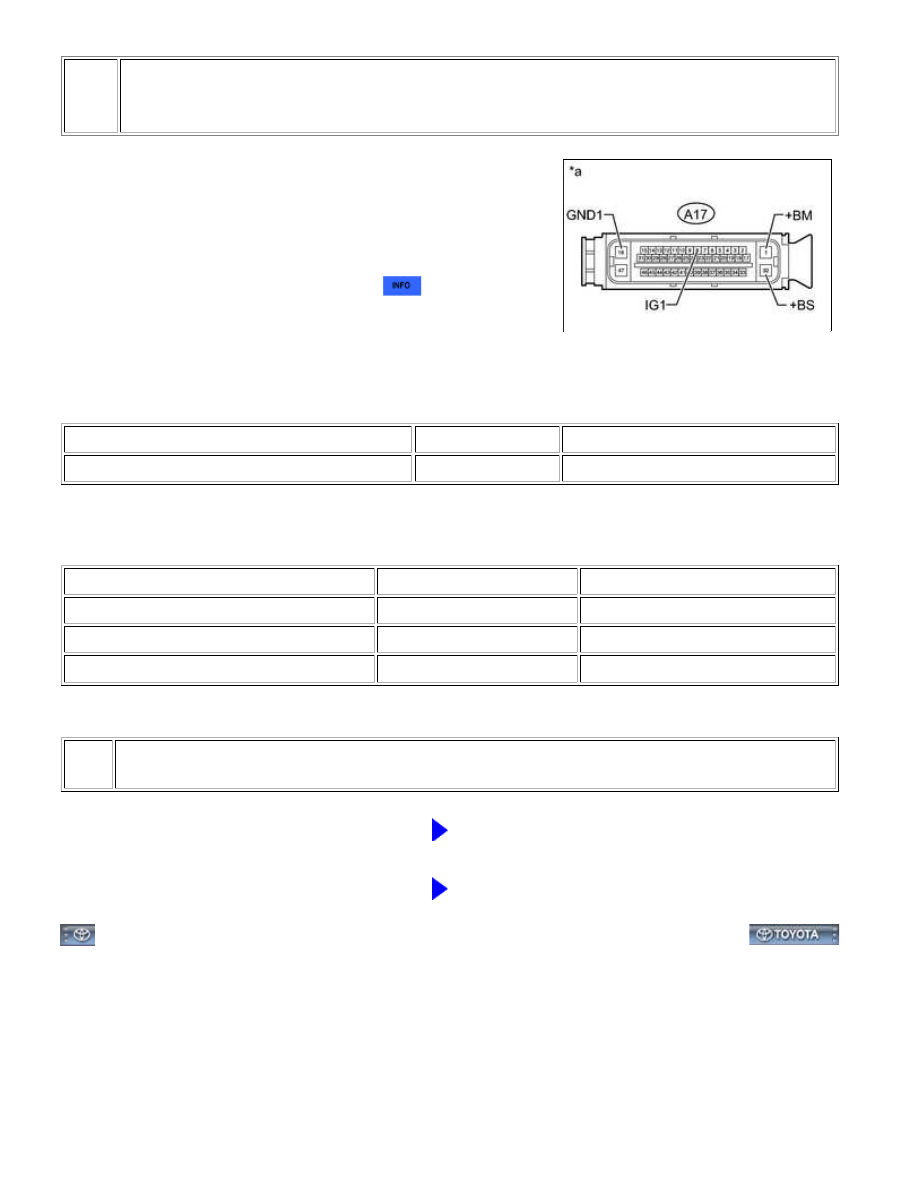

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-1 (+BM) - Body ground

Always

11 to 14 V

A17-32 (+BS) - Body ground

Always

11 to 14 V

A17-8 (IG1) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE BRAKE ACTUATOR ASSEMBLY (SKID

CONTROL ECU)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Skid Co...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VTI014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Air Conditioning Amplifier Communication Stop

Mode; 2015 MY Tundra [08/2014 -        ]

Air Conditioning Amplifier Communication Stop Mode

DESCRIPTION

DETECTION ITEM

SYMPTOM

TROUBLE AREA

Air Conditioning Amplifier

Communication Stop

Mode

Either condition is met:

"Air Conditioning Amplifier" is not

displayed on the "Bus Check"

screen.

"Air Conditioning Amplifier

Communication Stop Mode" in "DTC

Combination Table" applies.

Power source or inside air

conditioning amplifier

assembly

Air conditioning amplifier

assembly CAN branch

wire or connector

Air conditioning amplifier

assembly

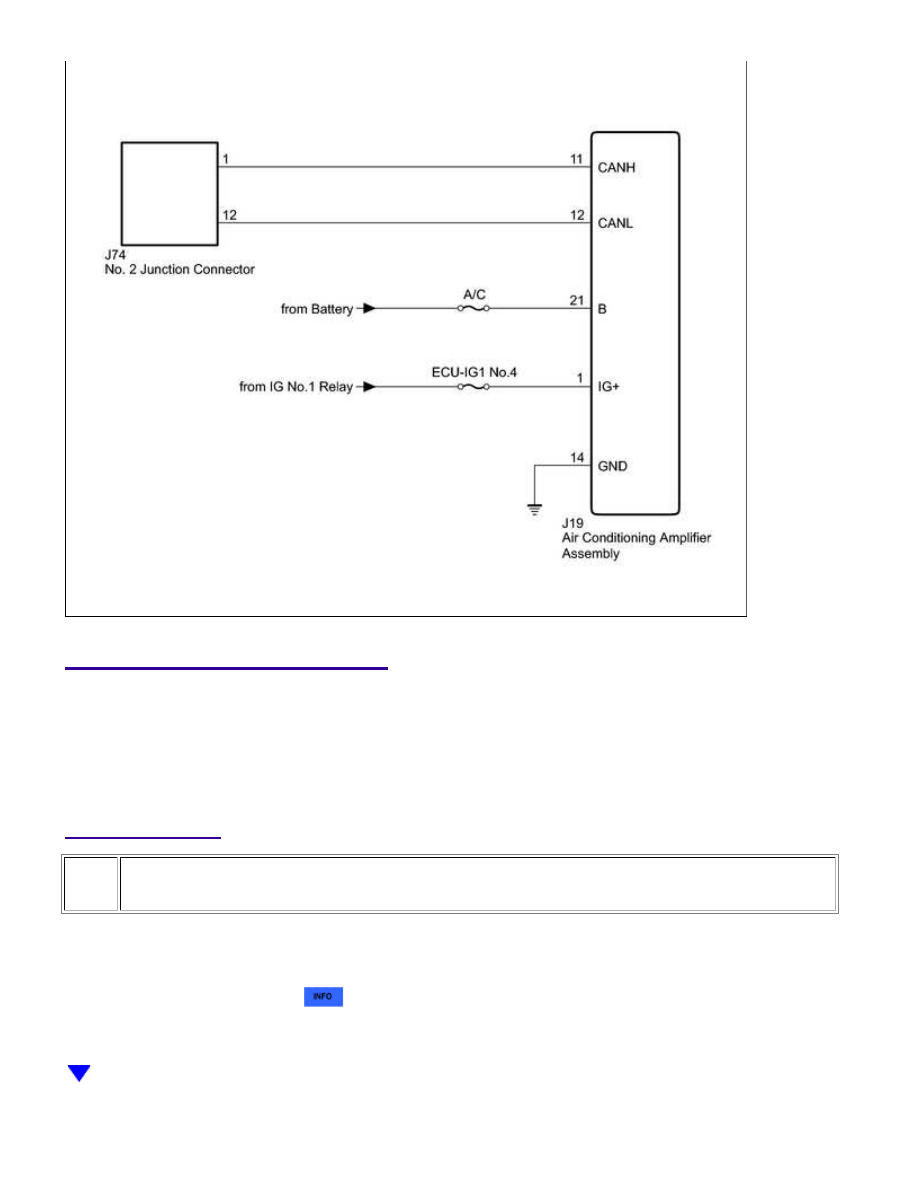

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Air Con...

NEXT

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Air Con...
