2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

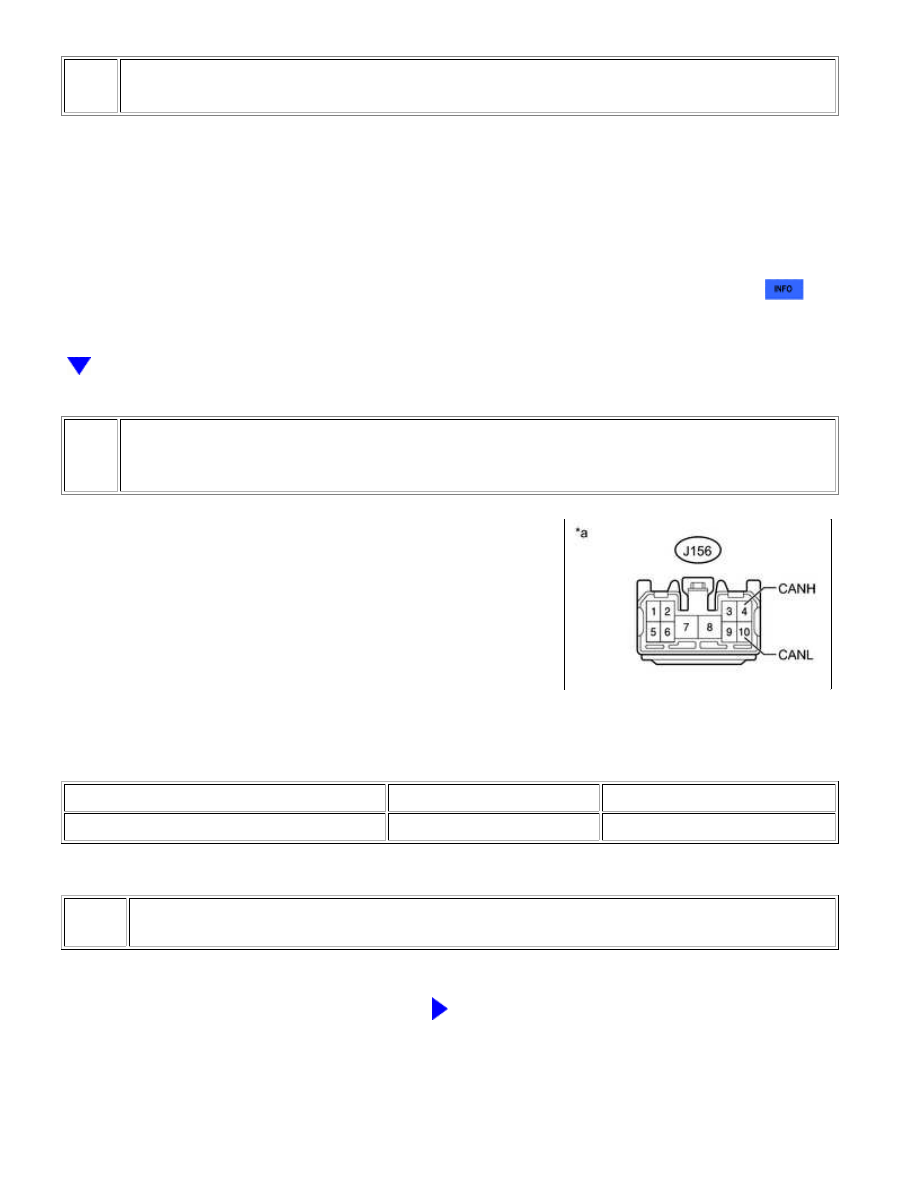

CHECK FOR OPEN IN CAN BUS WIRE (BRAKE CONTROL WITH BRACKET RELAY CAN
BRANCH WIRE)

(a) Disconnect the J156 brake control with bracket relay

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J156-4 (CANH) - J156-10 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE BRAKE CONTROL WITH

BRACKET RELAY CAN BRANCH WIRE OR

CONNECTOR (CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Trailer...

4.

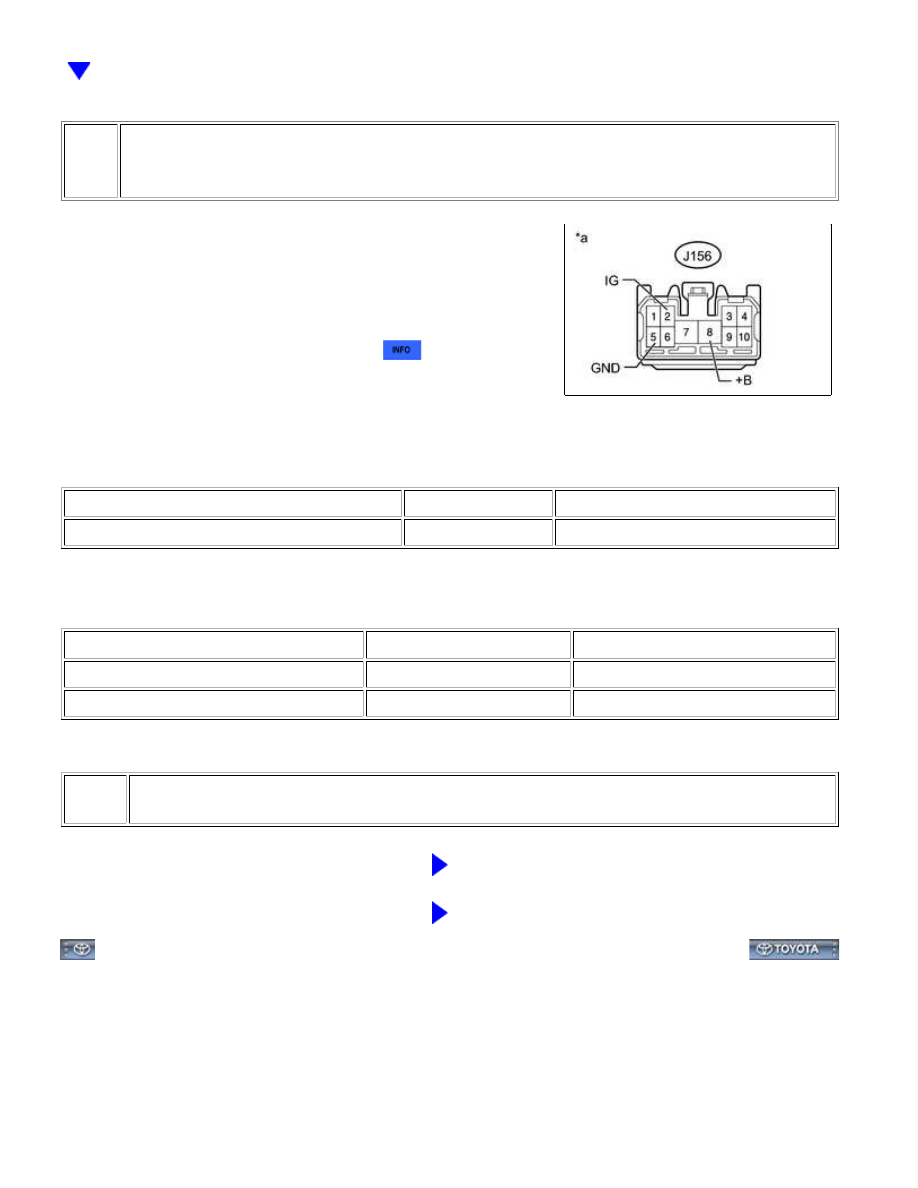

CHECK HARNESS AND CONNECTOR (BRAKE CONTROL WITH BRACKET RELAY -
BATTERY AND BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J156-5 (GND) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J156-8 (+B) - Body ground

Always

11 to 14 V

J156-2 (IG) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE BRAKE CONTROL WITH BRACKET RELAY

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Trailer...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VT6013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Skid Control ECU Communication Stop Mode;

2015 MY Tundra [08/2014 -        ]

Skid Control ECU Communication Stop Mode

DESCRIPTION

DETECTION ITEM

SYMPTOM

TROUBLE AREA

Skid Control ECU

Communication Stop

Mode

Either condition is met:

"Skid Control (ABS/VSC/TRAC)" is

not displayed on the "Bus Check"

screen.

"Skid Control ECU Communication

Stop Mode" in "DTC Combination

Table" applies.

Power source or inside of

brake actuator assembly

(skid control ECU)

Brake actuator assembly

(skid control ECU) CAN

branch wire or connector

Brake actuator assembly

(skid control ECU)

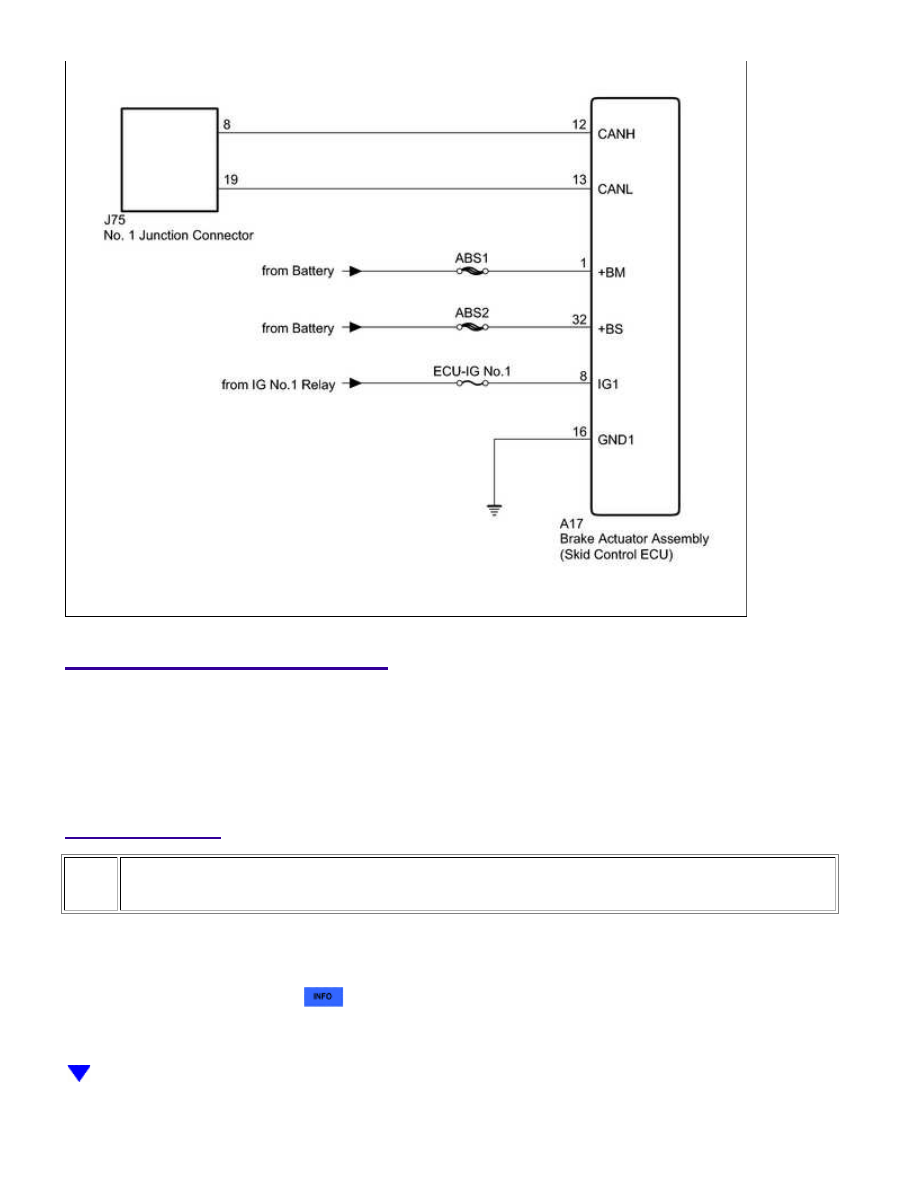

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Skid Co...

NEXT

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.
