5.

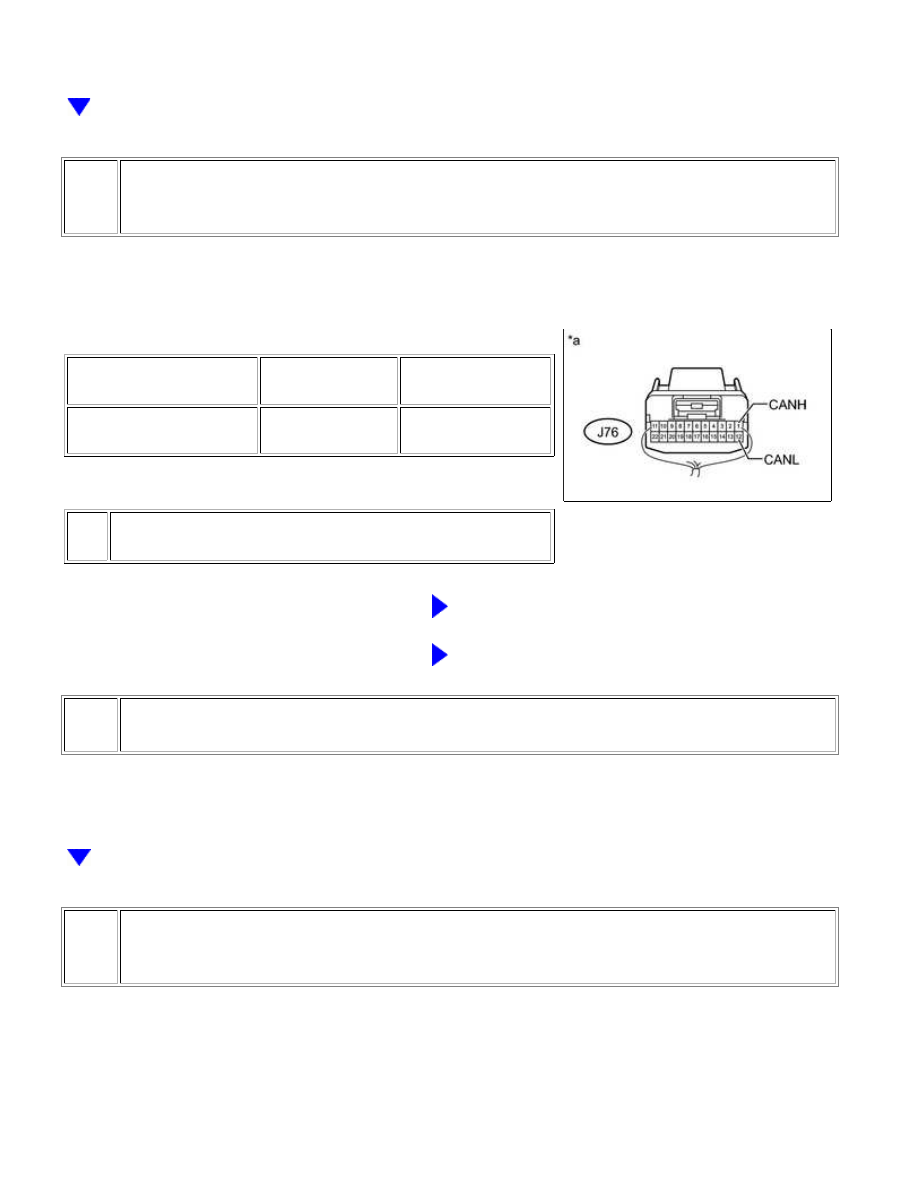

CHECK FOR OPEN IN CAN BUS WIRE (NO. 3 JUNCTION CONNECTOR -
COMBINATION METER ASSEMBLY)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J76-1 (CANH) - J76-12

(CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

GO TO STEP 6

OK

REPLACE NO. 3 JUNCTION CONNECTOR

6.

CONNECT CONNECTOR

(a) Reconnect the J76 No. 3 junction connector.

7.

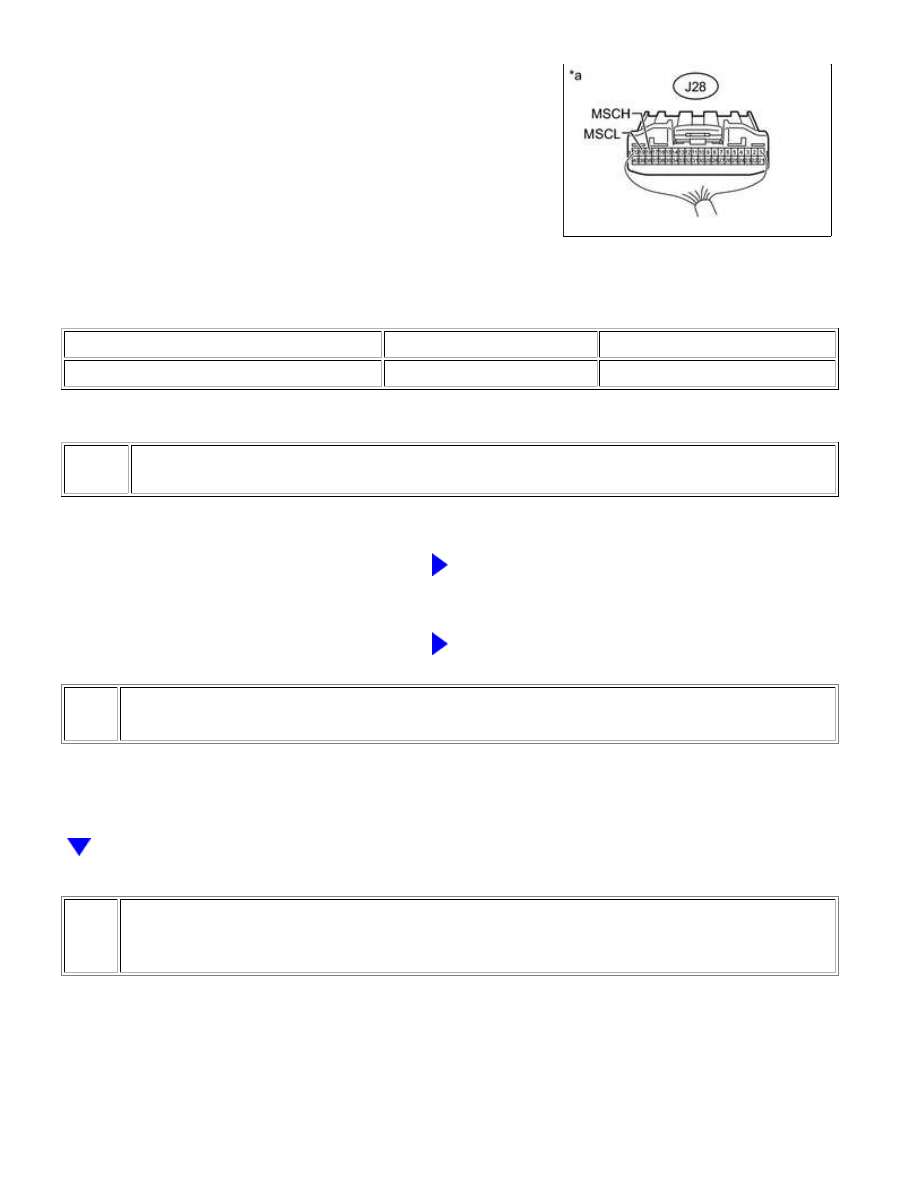

CHECK FOR OPEN IN CAN BUS WIRE (COMBINATION METER ASSEMBLY - NO. 3
JUNCTION CONNECTOR)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002;...

NEXT

(a) Disconnect the J28 combination meter assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J28-18 (MSCH) - J28-19 (MSCL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO COMBINATION METER ASSEMBLY

(COMBINATION METER ASSEMBLY - NO. 3

JUNCTION CONNECTOR)

OK

REPLACE COMBINATION METER ASSEMBLY

8.

CONNECT CONNECTOR

(a) Reconnect the J76 No. 3 junction connector.

9.

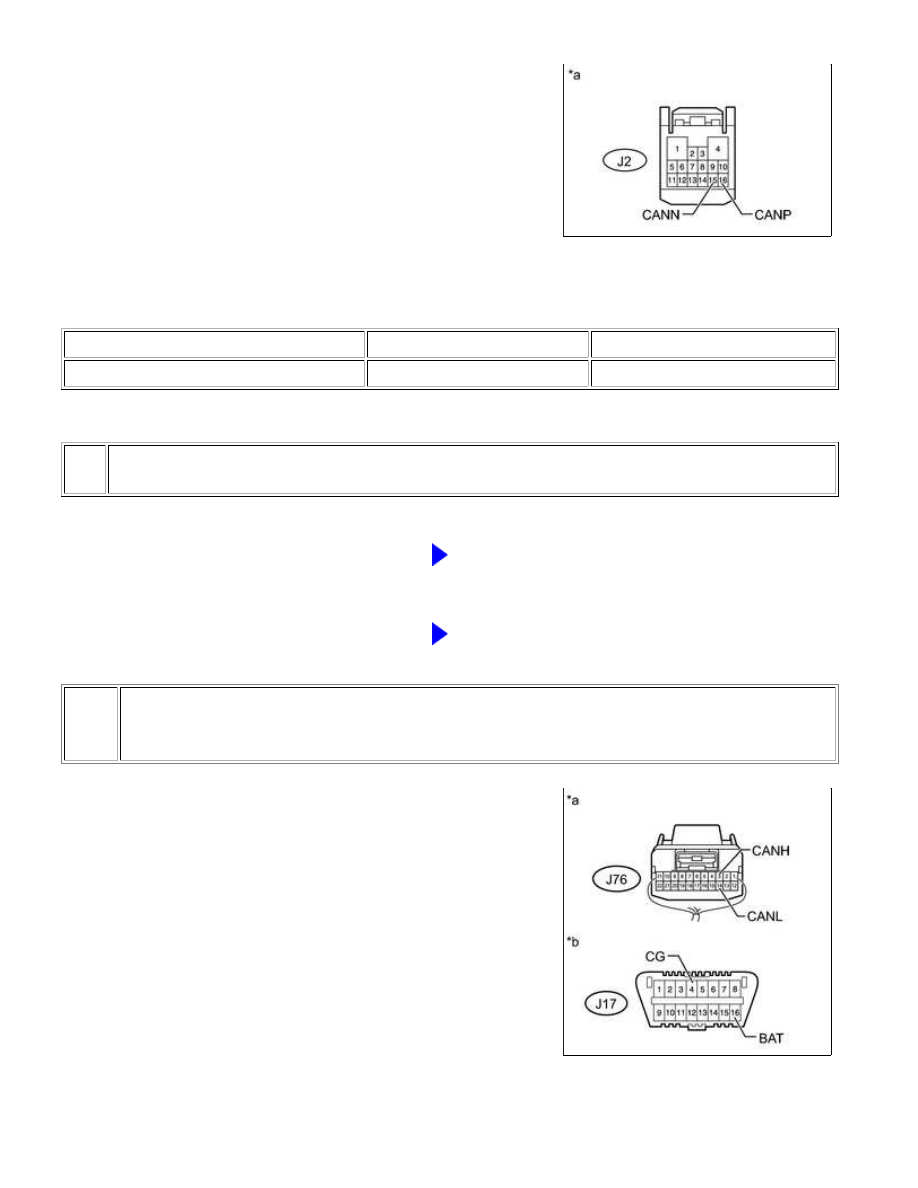

CHECK FOR OPEN IN CAN BUS WIRE (MAIN BODY ECU - NO. 3 JUNCTION
CONNECTOR)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002;...

(a) Disconnect the J2 main body ECU (driver side junction block

assembly) connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J2-16 (CANP) - J2-15 (CANN)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO MAIN BODY ECU (MAIN BODY ECU - NO. 3

JUNCTION CONNECTOR)

OK

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK ASSEMBLY)

10.

CHECK FOR SHORT IN CAN BUS WIRES (NO. 3 JUNCTION CONNECTOR - FRONT
POWER SEAT CONTROL ECU AND SWITCH LH)

(a) Disconnect the J76 No. 3 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002;...

OK

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J76-3 (CANH) - J76-14 (CANL)

Ignition switch off

200 Ω or higher

J76-3 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J76-14 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J76-3 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J76-14 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 15

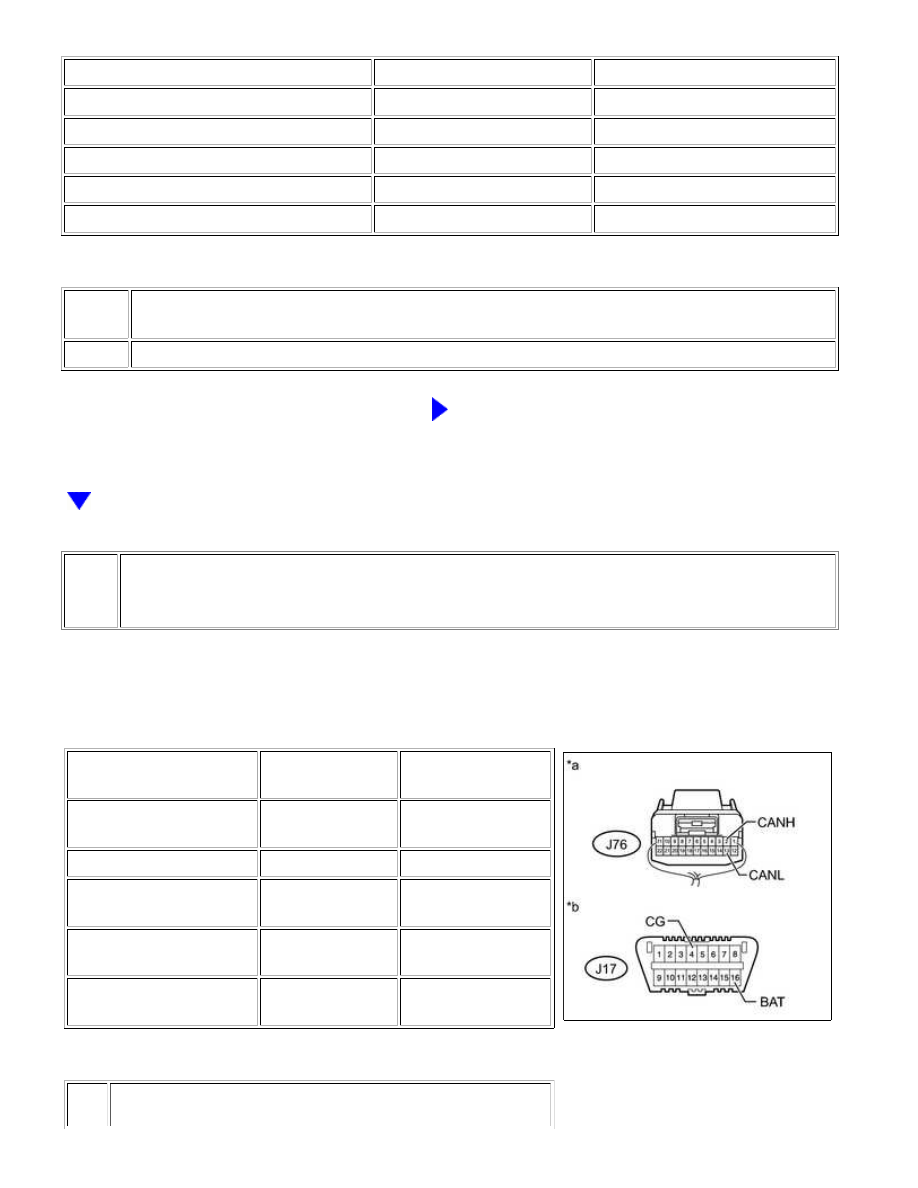

11.

CHECK FOR SHORT IN CAN BUS WIRES (NO. 3 JUNCTION CONNECTOR - MULTIPLEX
TILT AND TELESCOPIC ECU)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J76-2 (CANH) - J76-13

(CANL)

Ignition switch off

200 Ω or higher

J76-2 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

J76-13 (CANL) - J17-4

(CG)

Ignition switch off

200 Ω or higher

J76-2 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J76-13 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a
