Toyota Tundra (2015 year). Manual - part 2689

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VTP00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1115; Lost Communication with Tilt and

Telescopic Module; 2015 MY Tundra [08/2014 -        ]

DTC

U1115

Lost Communication with Tilt and Telescopic Module

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U1115

There is no communication from the multiplex

tilt and telescopic ECU.

Multiplex tilt and telescopic ECU CAN

branch wire or connector

Multiplex tilt and telescopic ECU

For vehicles with a seat memory.

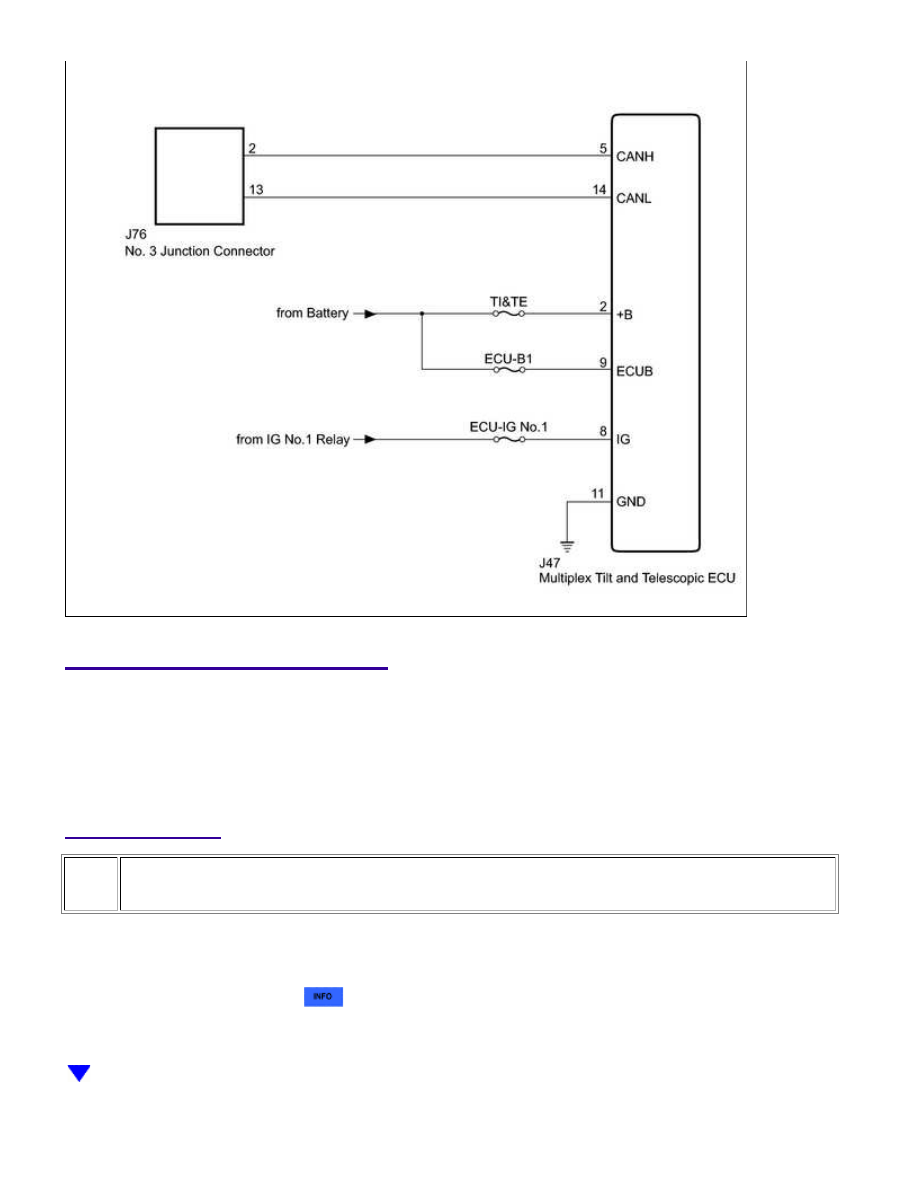

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1115;...

NEXT

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any other switches or any doors triggers related ECU and sensor

communication with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1115;...

NEXT

OK

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

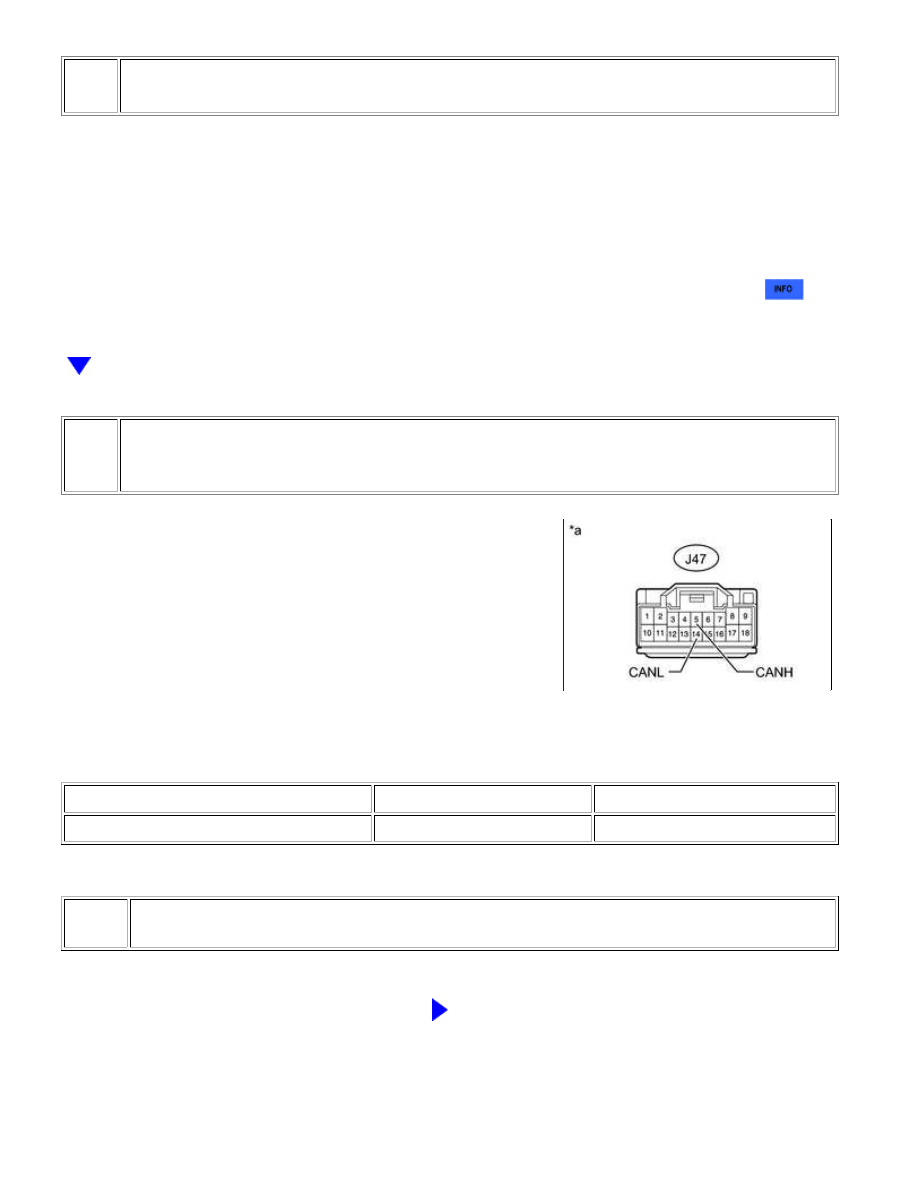

CHECK FOR OPEN IN CAN BUS WIRE (MULTIPLEX TILT AND TELESCOPIC ECU CAN
BRANCH WIRE)

(a) Disconnect the J47 multiplex tilt and telescopic ECU

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J47-5 (CANH) - J47-14 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE MULTIPLEX TILT AND

TELESCOPIC ECU CAN BRANCH WIRE OR

CONNECTOR (CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1115;...

4.

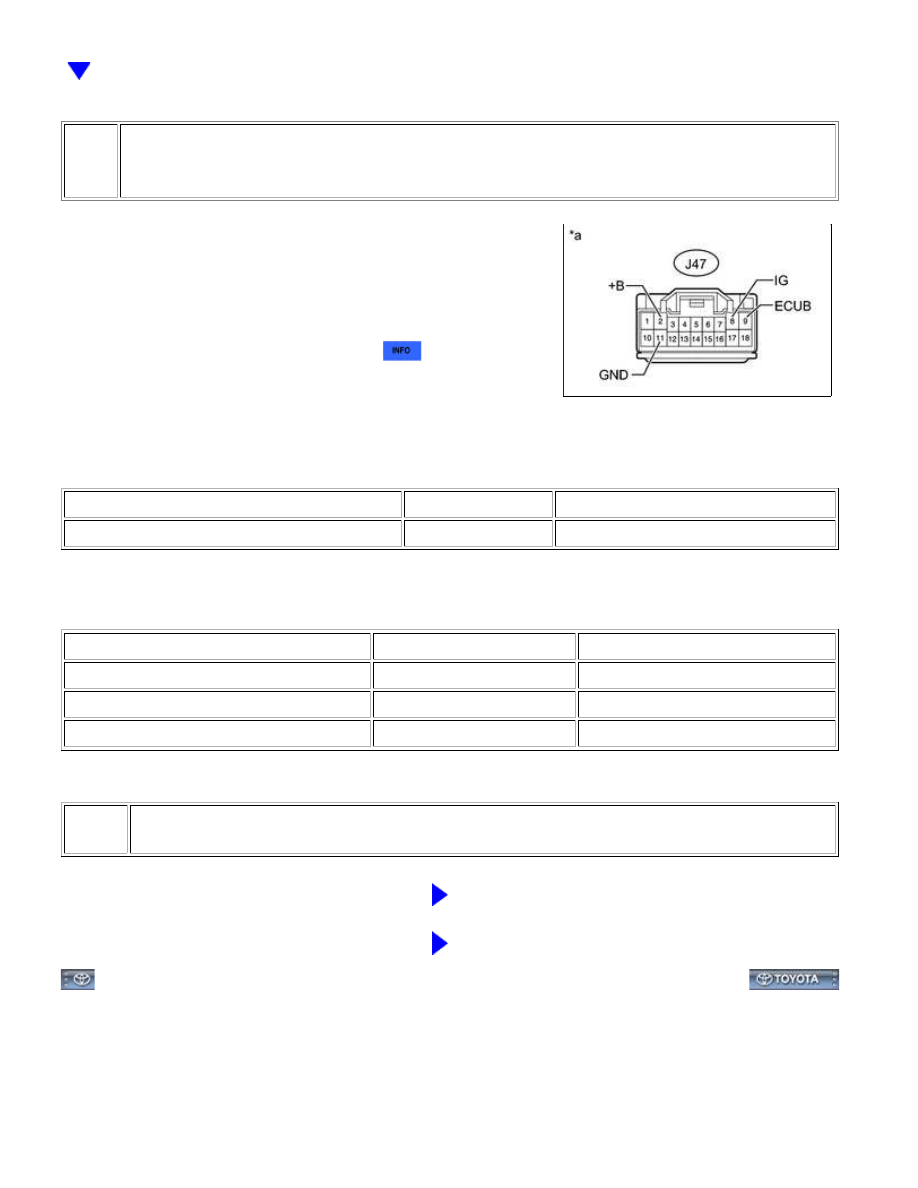

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU -
BATTERY AND BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-11 (GND) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-2 (+B) - Body ground

Always

11 to 14 V

J47-9 (ECUB) - Body ground

Always

11 to 14 V

J47-8 (IG) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1115;...
