A

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000028FZ00TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Slip Indicator Light does not Come ON; 2015

MY Tundra [08/2014 -        ]

Slip Indicator Light does not Come ON

WIRING DIAGRAM

Refer to Slip Indicator Light Remains ON



.

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

INSPECT CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

INSPECT CONNECTOR CONNECTION CONDITION

(a) Check the skid control ECU connector connection condition.

OK:

The connector is securely connected.

NG

CONNECT CONNECTOR CORRECTLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Sli...

OK

OK

3.

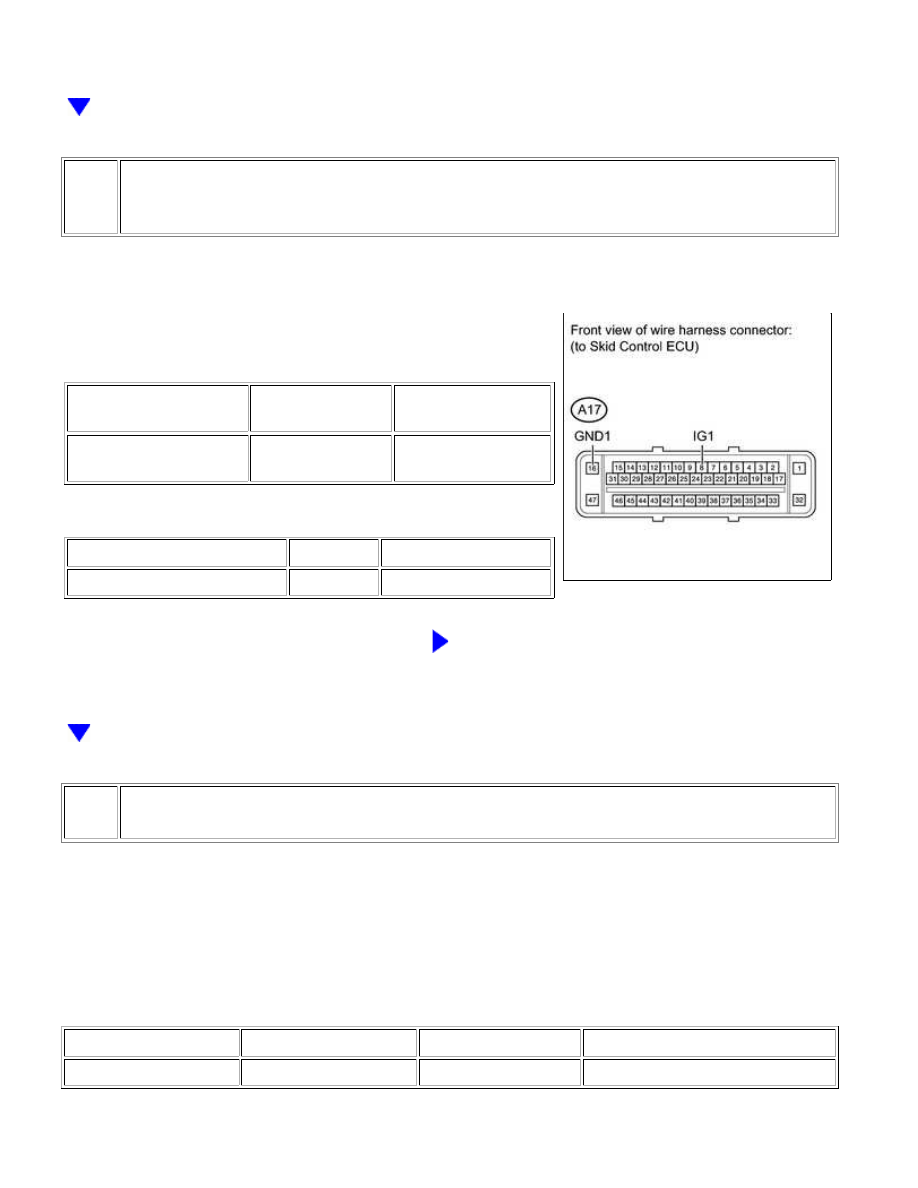

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage and resistance according to the value(s)

in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

A17-8 (IG1) - Body

ground

Ignition switch ON

11 to 14 V

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

PERFORM ACTIVE TEST USING TECHSTREAM (SLIP INDICATOR LIGHT)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Select the Active Test mode and operate the SLIP indicator light using the Techstream.

ABS/VSC/TRAC

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Slip Indicator Light

SLIP indicator light

ON / OFF

Observe combination meter

(e) Check that the SLIP indicator light turns on and off in the combination meter when using the

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Sli...

OK

OK

Techstream.

OK:

The SLIP indicator light turns on and off in accordance with the Techstream operation.

NG

GO TO METER / GAUGE SYSTEM

5.

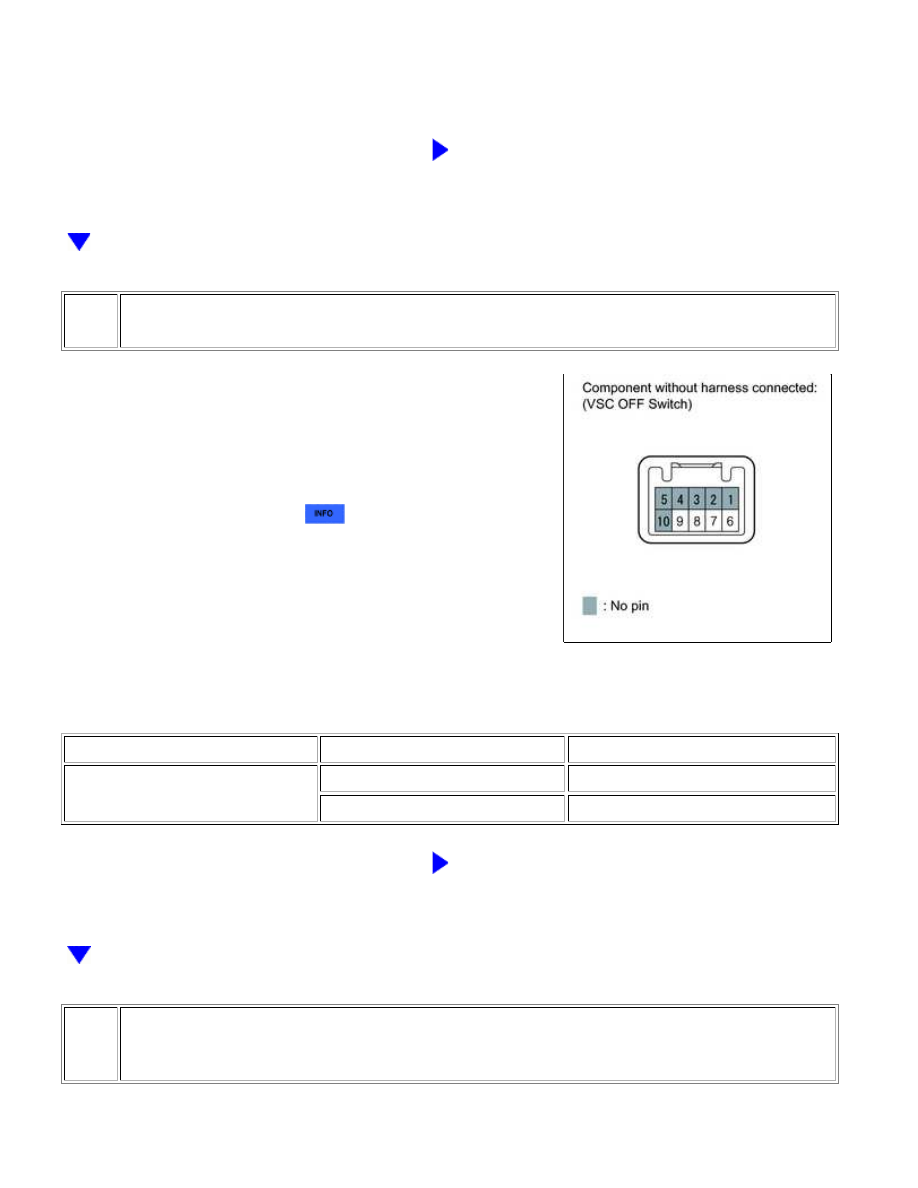

INSPECT VSC OFF SWITCH

(a) Remove the VSC OFF switch



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 - 9

Switch is pressed

Below 1 Ω

Switch is not pressed

10 kΩ or higher

NG

REPLACE VSC OFF SWITCH

6.

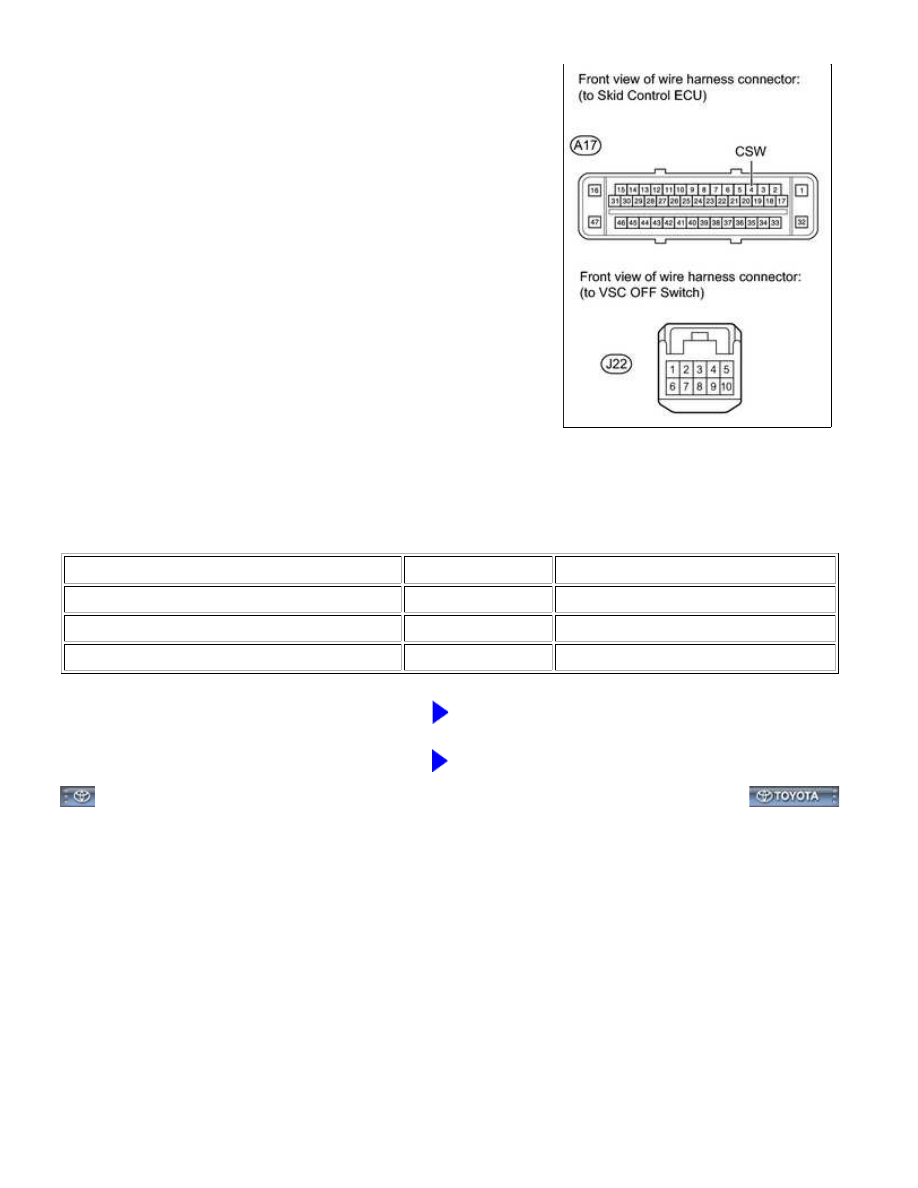

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - VSC OFF SWITCH AND BODY
GROUND)

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Sli...

(a) Disconnect the A17 ECU connector.

(b) Disconnect the J22 switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-4 (CSW) - J22-9

Always

Below 1 Ω

A17-4 (CSW) - Body ground

Always

10 kΩ or higher

J22-6 - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE VSC ACTUATOR ASSEMBLY
