6.6 U

Doc ID: RM000004G1O00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -

       ]

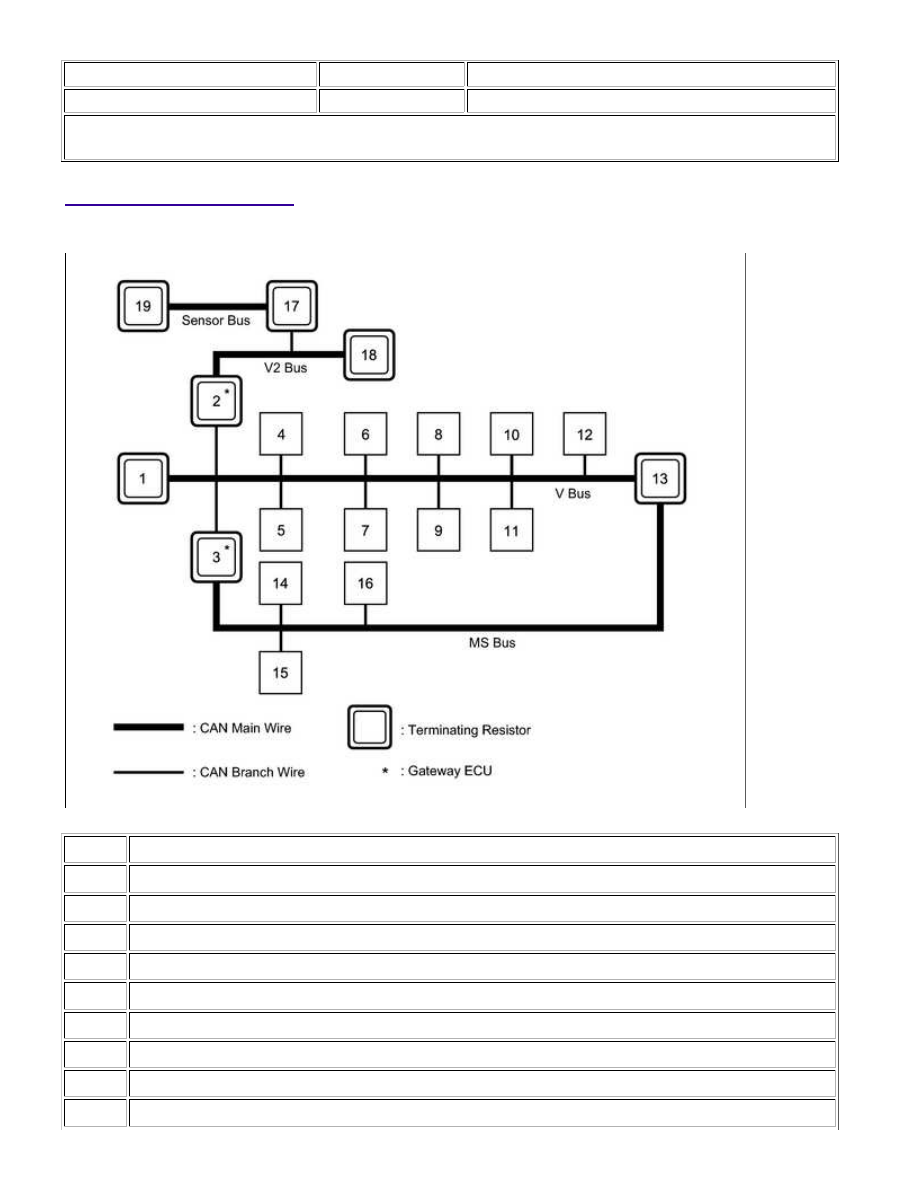

SYSTEM DIAGRAM

1. SYSTEM DIAGRAM

NO.

ECU/SENSOR NAME

1

ECM

2

Network gateway ECU*1

3

Main body ECU (driver side junction block assembly)

4

Brake actuator assembly (skid control ECU)

5

Steering angle sensor

6

DLC3

7

Center airbag sensor assembly

8

Bus buffer ECU*2

9

4WD control ECU*3

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: SYST...

NO.

ECU/SENSOR NAME

10

Air conditioning amplifier assembly

11

Radio and display receiver assembly*4

Navigation receiver assembly*5

12

Brake control with bracket relay*6

13

Combination meter assembly

14

Front power seat control ECU and switch LH*7

15

Outer mirror control ECU assembly*7

16

Multiplex tilt and telescopic ECU*7

17

Blind spot monitor sensor RH*1

18

No. 5 junction connector*1

19

Blind spot monitor sensor LH*1

*1: w/ Blind Spot Monitor System

*2: w/ Bus Buffer ECU

*3: for 4WD

*4: w/ Audio and Visual System

*5: w/ Navigation System

*6: w/ Trailer Brake Control System

*7: w/ Seat Memory

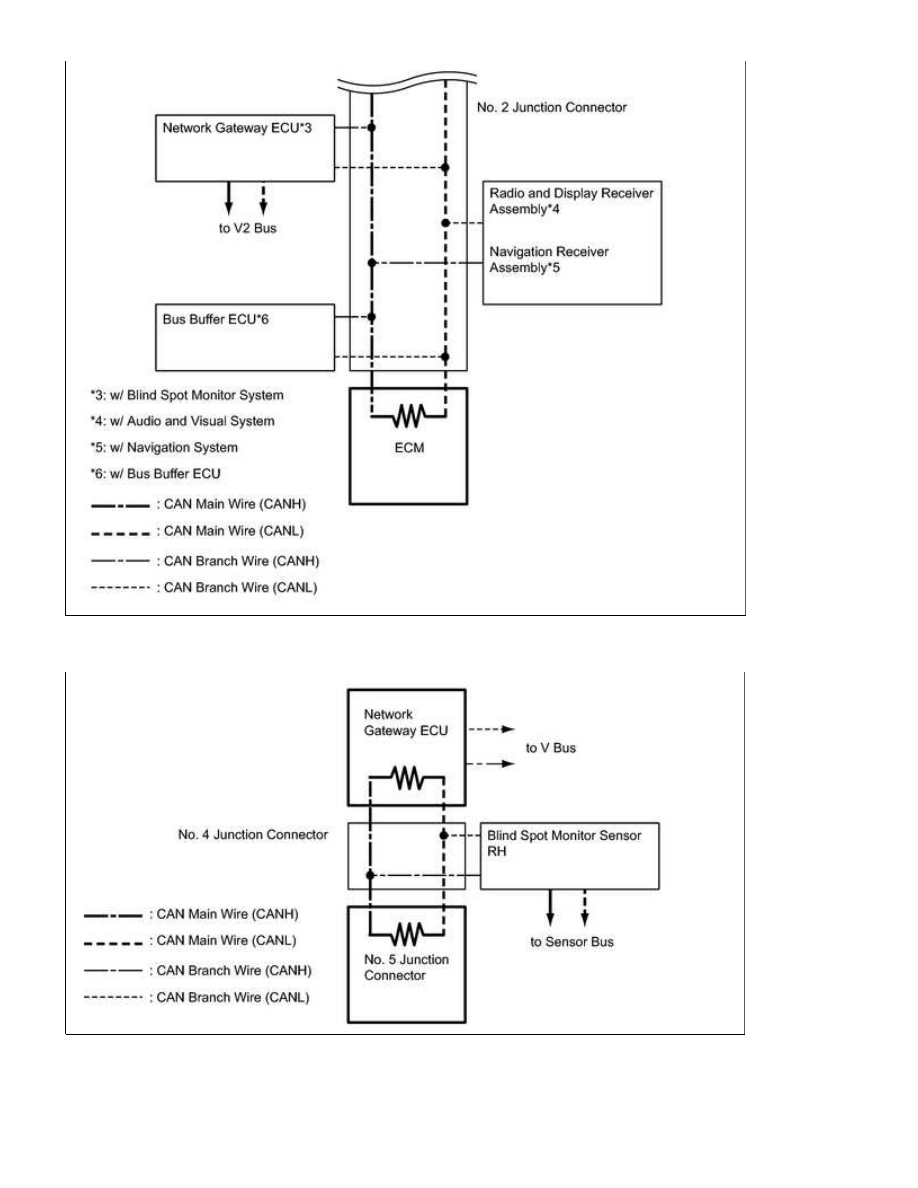

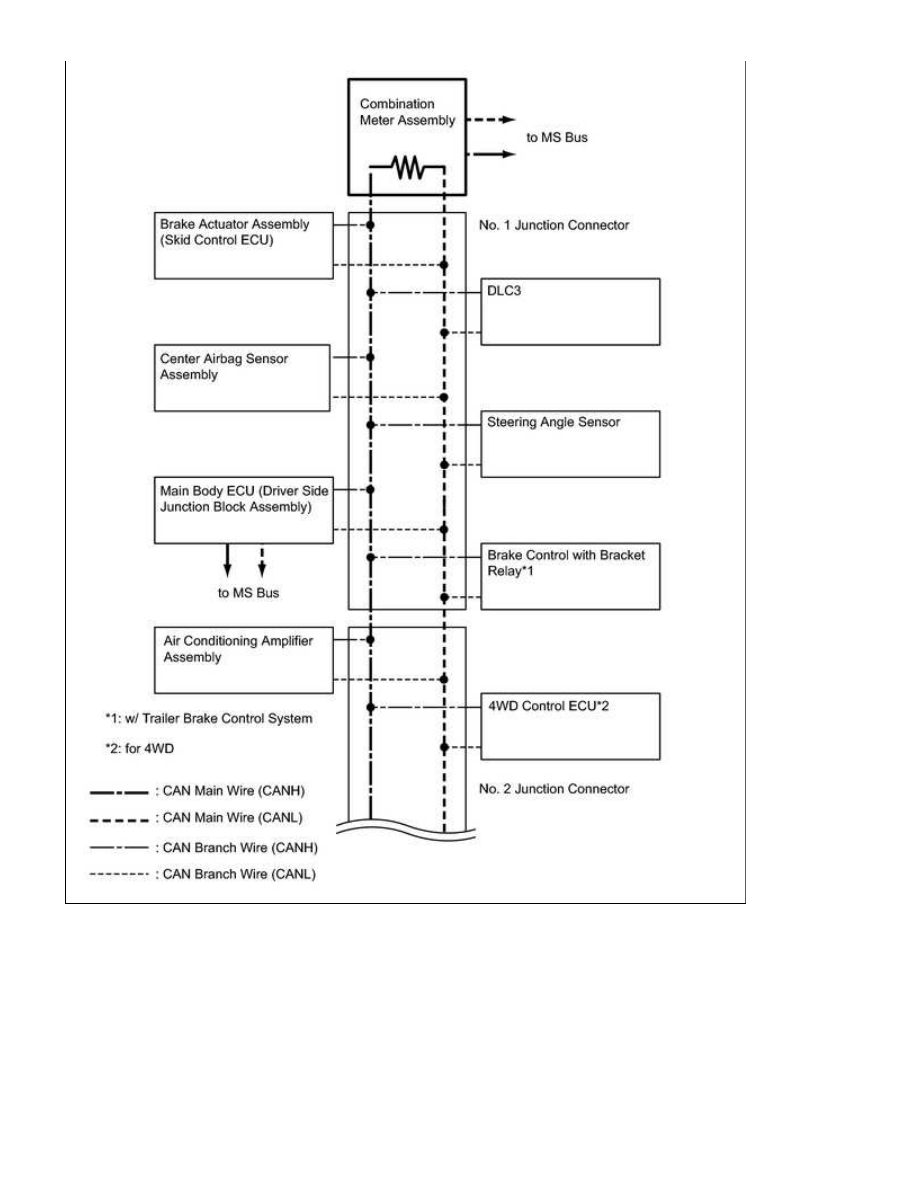

2. V BUS

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: SYST...

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: SYST...

3. V2 BUS (w/ Blind Spot Monitor System)

4. MS BUS (w/ Seat Memory)
